„Škoda Octavia“ - populiarus automobilis, žinomas dėl savo patikimumo ir praktiškumo. Kaip ir bet kuris kitas automobilis, „Octavia“ turi saugiklių sistemą, kuri apsaugo elektros grandines nuo perkrovų. Šiame straipsnyje pateikiamas išsamus vadovas apie „Škoda Octavia“ saugiklių reikšmes, jų vietas ir schemas, kad galėtumėte savarankiškai atlikti smulkius elektros sistemos remonto darbus.
Saugiklių paskirtis ir veikimo principas
Saugikliai yra esminė automobilio elektros sistemos dalis. Jie veikia kaip apsaugos nuo perkrovos įtaisai. Paprasčiau tariant, saugiklis yra silpna grandis elektros grandinėje, kuri sudega, jei srovė tampa per didelė, taip apsaugodama brangesnius komponentus, pavyzdžiui, variklius, valdymo blokus ir laidus, nuo pažeidimų. Įsivaizduokite saugiklį kaip labai ploną laidelį, kuris, perkrovus grandinę, išsilydo ir nutraukia elektros tiekimą.
Saugiklio pagrindinė paskirtis - apsaugoti elektros prietaisus ir grandines nuo per didelės srovės. Jis veikia kaip silpna grandis grandinėje: jei srovė viršija saugiklio nominalią vertę, saugiklio viduje esantis metalinis elementas išsilydo, nutraukdamas grandinę ir apsaugodamas kitus komponentus nuo sugadinimo. Tai panašu į grandinės pertraukiklį jūsų namuose, tik daug mažesnio mastelio ir skirtas automobiliams.
Kiekviena automobilio elektros grandinė, pavyzdžiui, žibintai, radijas, langų kėlikliai ir t.t., turi savo saugiklį. Jei kuris nors iš šių prietaisų nustoja veikti, pirmiausia reikėtų patikrinti atitinkamą saugiklį. Dažniausiai sugedęs saugiklis yra paprasčiausia ir pigiausia problema, kurią galima išspręsti.
Saugikliai yra įvertinti amperais (A), kurie nurodo maksimalią srovę, kurią saugiklis gali praleisti prieš išsilydant. Svarbu naudoti tinkamą saugiklį, nurodytą automobilio gamintojo. Naudojant per didelės amperinės vertės saugiklį, grandinė gali būti neapsaugota, o naudojant per mažos - saugiklis gali dažnai perdegti. Geriausi saugikliai yra tie, kurių takeliai gaminami iš žalvario, nes jie nesukelia elektrocheminės korozijos tarp lizdo ir takelio. Naudojant saugiklius su aliumininiais takeliais, juos reikėtų tikrinti dažniau. Saugikliai neturi būti taisyti arba „sudegę“ (su nutrūkusiu metaliniu takeliu). Kiekvienas saugiklis turi konkrečią paskirtį. Kiekviename lizde naudokite tinkamą saugiklį, kitaip rizikuojate sugadinti Jūsų automobilio elektros įrangą ar net sukelti gaisrą.
Saugiklių dėžučių vietos „Škoda Octavia“ automobiliuose
„Škoda Octavia“ automobiliuose saugiklių dėžutės paprastai būna keliose vietose, o konkreti vieta gali skirtis priklausomai nuo modelio (A5, A7, A8) ir gamybos metų. Būtinai peržiūrėkite savo automobilio savininko vadovą, kad rastumėte tikslią vietą.

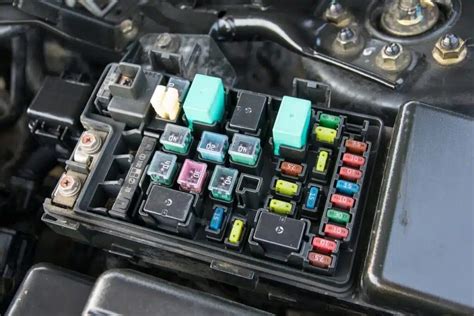

Salono saugiklių dėžutė
Salone, saugiklių dėžutė dažniausiai yra kairėje pusėje, po prietaisų skydeliu, vairuotojo pusėje. Norėdami ją pasiekti, atidarykite vairuotojo dureles ir ieškokite stačiakampio formos dangtelio prietaisų skydelio šone. Atsargiai nuimkite dangtelį ir pamatysite saugiklių dėžutę. Pirmosios kartos „Skoda Octavia“ (1996-2004, o kai kuriose šalyse iki 2010 m. kaip „Octavia Tour“) saugiklių dėžė yra prietaisų skydelio gale, vairuotojo pusėje, už apsauginio gaubto.
Variklio skyriaus saugiklių dėžutė
Kai kuriuose modeliuose taip pat gali būti saugiklių dėžutė po variklio gaubtu, šalia akumuliatoriaus arba ant sparno. Ši dėžutė dažniausiai skirta apsaugoti svarbiausius variklio komponentus, tokius kaip variklio valdymo blokas (ECU), ABS sistema ir kiti. Pirmosios kartos „Skoda Octavia“ atveju, blokas po gaubtu yra ant akumuliatoriaus esančiame dangtelyje ir susideda iš saugiklių (didelės galios) ir saugiklių.
Norėdami rasti saugiklių dėžutę, vadovaukitės automobilio vartotojo vadovu. Jame bus tiksliai nurodyta vieta ir kaip ją pasiekti.
„Škoda Octavia“ saugiklių schemos ir reikšmės
Kiekviena saugiklių dėžutė turi schemą, kuri nurodo kiekvieno saugiklio paskirtį ir amperų (A) reitingą. Ši schema paprastai būna ant saugiklių dėžutės dangtelio vidinės pusės arba savininko vadove. Ji rodo, kuris saugiklis apsaugo konkrečią elektros grandinę, pavyzdžiui, žibintus, valytuvus, radiją ar ABS sistemą. Saugiklių schema yra būtina, norint nustatyti, kuris saugiklis yra perdegęs ir kurį reikia pakeisti. Svarbu pažymėti, kad saugiklių schemos gali skirtis priklausomai nuo „Škoda Octavia“ modelio metų ir komplektacijos. Visada naudokite savo automobilio vartotojo vadovą, kad rastumėte teisingą schemą.
Kaip skaityti saugiklių schemą
Saugiklių schema yra grafinis atvaizdas, kuriame parodyta, kuris saugiklis apsaugo kurią elektros grandinę. Štai kaip ją skaityti:
- Saugiklių numeriai: Kiekvienas saugiklis schemoje turi savo numerį. Šis numeris atitinka numerį ant pačios saugiklių dėžutės.
- Elektros grandinės aprašymas: Šalia kiekvieno saugiklio numerio yra aprašymas, nurodantis, kurią elektros grandinę jis apsaugo. Pavyzdžiui, „Žibintai“, „Radijas“, „Langų kėlikliai“ ir t.t.
- Saugiklio amperai (A): Šalia aprašymo nurodoma saugiklio amperų vertė. Tai rodo, kokią maksimalią srovę saugiklis gali praleisti prieš sudegdamas. Saugikliai būna skirtingų spalvų, atitinkančių amperų vertę.
- Simboliai: Kai kurios schemos gali naudoti simbolius, vietoj pilnų aprašymų. Vartotojo vadove turėtų būti paaiškinti visi naudojami simboliai.
Atkreipkite dėmesį į saugiklio amperų vertę. Jį pakeitus saugikliu su didesne amperų verte, galite sugadinti elektros grandinę. Visada naudokite tokios pačios amperų vertės saugiklį, kaip nurodyta schemoje.
Saugiklių dėžutė salone (Pavyzdys)
Ši schema yra bendro pobūdžio ir gali skirtis priklausomai nuo modelio ir gamybos metų. Visada vadovaukitės savo automobilio schema.
| Saugiklio Numeris | Amperai (A) | Paskirtis |
|---|---|---|
| 1 | 5A | Laisvas (gali būti naudojamas papildomai įrangai) |
| 2 | 5A | Laisvas (gali būti naudojamas papildomai įrangai) |
| 3 | 5A | Laisvas (gali būti naudojamas papildomai įrangai) |
| 4 | 5A | Laisvas (gali būti naudojamas papildomai įrangai) |
| 5 | 7.5A | Duomenų magistralė |
| 6 | 5A | Signalizavimo jutiklis |
| 7 | 7.5A | Oro kondicionierius, šildymas, stovėjimo šildytuvo nuotolinio valdymo imtuvas, automatinė pavarų perjungimo svirtis |
| 8 | 5A | Šviesos jungiklis, lietaus jutiklis, diagnostikos jungtis |
| 9 | 7.5A | Haldex sankaba (jei yra) |
| 10 | 5A | Jutiklinis ekranas |
| 11 | 7.5A | Šildomas galinis stiklas |
| 13 | 10A | Stabdžių žibintai |
| 14 | 10A | Kėbulo apšvietimas, centrinis užraktas, kėbulo vidaus apšvietimas (be centrinio užrakto) |
| 15 | 5A | Prietaisų skydelis, vairo kampo jutiklis, galinio vaizdo veidrodėlis |
| 16 | 10A | Kondicionierius |
| 17 | 5A | Šildomi purkštukai, 30A dienos šviesa |
| 18 | 10A | Dešinioji tolimoji šviesa |
| 19 | 10A | Kairioji tolimoji šviesa |
| 20 | 15A | Dešiniosios artimosios šviesos, priekinių žibintų aukščio reguliavimas |
| 21 | 15A | Kairioji artimoji šviesa |
| 22 | 5A | Dešinės padėties lemputė |
| 23 | 5A | Kairysis stovėjimo žibintas |
| 24 | 20A | Priekinis valytuvas, plovimo variklis |
| 25 | 25A | Šildytuvo ventiliatorius, oro kondicionierius, Climatronic |
| 26 | 25A | Šildomas bagažinės dangčio stiklas |
| 27 | 15A | Galinis valytuvas |
| 28 | 15A | Kuro siurblys |
| 29 | 15A / 10A | Valdymo blokas: benzininis variklis / Valdymo blokas: dyzelinis variklis |
| 30 | 20A | Elektrinis stoglangis |
| 31 | - | Neužimtas |
| 32 | 10A / 30A | Benzininis variklis - vožtuvų purkštukai / Dyzelinio variklio įpurškimo siurblys, valdymo blokas |
| 33 | 20A | Priekinių žibintų ploviklis |
| 34 | 10A / 10A | Benzininis variklis: valdymo dėžė / Dyzelinis variklis: valdymo dėžė |
| 35 | 30A | Priekabos lizdas, bagažinės lizdas |
| 36 | 15A | Rūko žibintai |
| 37 | 20A / 5A | Benzininis variklis: valdymo dėžė / Dyzelinis variklis: valdymo dėžė |
| 38 | 15A | Bagažinės apšvietimo lempa, centrinis užraktas, salono apšvietimas |
| 39 | 15A | Signalizacija |
| 40 | 20A | Pyptelėjimas (pyptelėjimas) |
| 41 | 15A | Cigarečių žiebtuvėlis |
| 42 | 15A | Radijo imtuvas, telefonas |
| 43 | 10A | Benzininis variklis: valdymo blokas, Dyzelinis variklis: valdymo blokas |
| 44 | 15A | Šildomos sėdynės |
Pastaba: Kai kurie saugikliai gali būti nepanaudoti, priklausomai nuo automobilio komplektacijos.
Saugiklių dėžutė variklio skyriuje (Pavyzdys)
Ši schema taip pat yra bendro pobūdžio. Tiksli informacija gali skirtis. Patikrinkite savo automobilio vadovą.
| Saugiklio Numeris | Amperai (A) | Paskirtis |
|---|---|---|
| 1 | 5A | Variklio valdiklis |
| 2 | 10A | Elektrinis kuro siurblys |
| 3 | 15A | Degimo ritės |
| 4 | 20A | Purkštukai |
| 5 | 30A | Aušinimo ventiliatorius |
Pirmosios kartos „Škoda Octavia Tour“ relės dėžutė
Relės dėžutė yra po pačiu skydeliu, už priekinio dangčio.
Relės žymėjimas:
- ragų relė;
- perjungimo relė;
- apšvietimo stiprintuvas;
- kuro siurblio relė;
- valytuvų valdymo blokas.
Automobiliuose su turtingesne elektros įranga buvo sumontuotas kitas skydas - papildomas (montuojamas viršuje), užpildytas klasikiniais relės elementais.
Blokas po gaubtu „Škoda Octavia Tour“
Šis blokas yra ant akumuliatoriaus esančiame dangtelyje ir susideda iš saugiklių (didelės galios) ir saugiklių.
| Žymėjimas | Amperai (A) | Paskirtis |
|---|---|---|
| 1 | 110/150A | Generatorius |
| 2 | 110A | Vidaus apšvietimo valdymo blokas |
| 3 | 40/50A | Variklio aušinimo sistema |
| 4 | 50A | Elektroninis valdymo blokas |
| 5 | 50A | Kaitinimo žvakės dyzeliniams varikliams |
| 6 | 30A | Elektros variklio aušinimo sistema |
| 7 | 30A | ABS valdymo blokas |
| 8 | 30A | ABS valdymo blokas |
Kaip patikrinti ir pakeisti perdegusį saugiklį
Jei pastebėjote, kad kuris nors automobilio elektros prietaisas neveikia, pirmiausia patikrinkite saugiklį, kuris apsaugo tą prietaisą. Štai kaip tai padaryti:
- Išjunkite degimą: Prieš pradėdami dirbti su saugikliais, išjunkite automobilio degimą, kad išvengtumėte trumpojo jungimo.
- Raskite saugiklių dėžutę: Remdamiesi vartotojo vadovu, suraskite saugiklių dėžutę, kurioje yra saugiklis, apsaugantis neveikiantį prietaisą.
- Patikrinkite saugiklį: Naudokite saugiklių ištraukiklį (paprastai esantį saugiklių dėžutėje) arba replėmis, kad išimtumėte saugiklį. Apžiūrėkite saugiklį. Jei metalinis elementas viduje yra nutrūkęs arba juodas, saugiklis yra perdegęs. Jei nesate tikri, ar saugiklis sugedęs, galite jį patikrinti multimetru, nustatytu į varžos matavimo režimą. Jei multimetras rodo atvirą grandinę (OL arba begalybę), saugiklis yra sugedęs.
- Pakeiskite saugiklį: Pakeiskite perdegusį saugiklį nauju, turinčiu tokį patį amperų skaičių. Įsitikinkite, kad saugiklis tvirtai įdėtas į lizdą.
- Patikrinkite prietaisą: Įjunkite degimą ir patikrinkite, ar prietaisas dabar veikia. Jei jis vis dar neveikia, gali būti kita problema.
Įspėjimas: Niekada nenaudokite saugiklio, kurio amperų skaičius yra didesnis, nei nurodyta vartotojo vadove. Tai gali sukelti elektros grandinės perkrovą ir sugadinti kitus komponentus arba net sukelti gaisrą.
Saugiklio keitimas
Dažniausiai pasitaikantys saugikliai ir jų paskirtis
Štai keletas dažniausiai pasitaikančių saugiklių ir jų paskirtis:
- Apšvietimas: Priekiniai žibintai, galiniai žibintai, salono apšvietimas.
- Valytuvai: Priekinio ir galinio stiklo valytuvai.
- Garso sistema: Radijas, CD grotuvas, garsiakalbiai.
- Centrinis užraktas: Durų užrakinimo ir atrakinimo sistema.
- Langų kėlikliai: Elektriniai langų kėlikliai.
- Oro kondicionierius: Oro kondicionavimo sistema.
- ABS: Stabdžių antiblokavimo sistema.
- Oro pagalvės: Oro pagalvių sistema.
Dažniausios priežastys, kodėl perdega saugikliai
Saugikliai dažniausiai perdega dėl šių priežasčių:
- Trumpasis jungimas: Trumpasis jungimas atsiranda, kai teigiamas laidas tiesiogiai susiliečia su įžeminimu, sukeldamas staigų srovės šuolį.
- Perkrova: Perkrova atsiranda, kai per daug prietaisų naudoja tą pačią elektros grandinę vienu metu, viršydami saugiklio nominalią vertę.
- Sugedęs prietaisas: Sugedęs elektros prietaisas gali sukelti per didelę srovę ir perdeginti saugiklį.
- Seni laidai: Senstantys laidai gali susidėvėti ir izoliacija gali pažeisti, sukeldama trumpuosius jungimus.
Problemų šalinimas
Jei saugiklis nuolat perdegęs, tai rodo problemą elektros grandinėje. Jei naujas saugiklis iš karto sudega, tai rodo, kad grandinėje yra rimtesnė problema, pavyzdžiui, trumpasis jungimas. Tokiu atveju rekomenduojama kreiptis į profesionalų elektriką. Jei nepavyksta rasti problemos, kreipkitės į profesionalų elektriką.
Saugiklių išdėstymas ir reikšmės gali skirtis tarp šių modelių. Svarbu patikrinti savo konkretaus modelio savininko vadovą.
„Škoda Octavia A5“ (2004-2013)
Šis modelis pasižymi patikimumu ir paprastumu. Saugiklių dėžutės vieta ir schema yra gana standartinės, bet visada patikrinkite vadovą.
„Škoda Octavia A7“ (2013-2020)
Šis modelis pasižymi modernesniu dizainu ir naujesnėmis technologijomis. Saugiklių schemos gali būti skirtingos nei A5 modelio. Daugiau elektronikos gali reikšti daugiau saugiklių.
„Škoda Octavia A8“ (2020-iki dabar)
Šis modelis yra naujausias ir turi daugiausiai elektronikos. Saugiklių schemos gali būti sudėtingesnės, todėl ypač svarbu naudotis savininko vadovu.
Ką daryti, jei nerandate informacijos savininko vadove?
Jei savininko vadove nerandate reikiamos informacijos apie saugiklius, galite pabandyti šiuos būdus:
- Ieškoti internete: Ieškokite informacijos interneto forumuose, skirtuose „Škoda Octavia“ automobiliams.
- Kreiptis į „Škoda“ atstovybę: „Škoda“ atstovybė gali suteikti jums tikslią informaciją apie jūsų automobilio saugiklius.
- Pasikonsultuoti su autoelektriku: Autoelektrikas gali nustatyti saugiklio paskirtį ir amperų reitingą.
Saugiklių tipai
Yra keletas skirtingų tipų saugiklių, naudojamų automobiliuose. Dažniausiai pasitaikantys tipai:
- ATO/ATC saugikliai: Tai yra labiausiai paplitę saugikliai, naudojami automobiliuose. Jie yra stačiakampio formos ir turi spalvotą korpusą, kuris nurodo amperų reitingą.
- Mini saugikliai: Tai yra mažesnė ATO/ATC saugiklių versija. Jie naudojami, kai vietos yra mažai.
- MAXI saugikliai: Tai yra didesni saugikliai, naudojami aukštesnės srovės grandinėse.
- Stikliniai saugikliai: Tai senesnio tipo saugikliai, kurie dabar retai naudojami automobiliuose.
Įsitikinkite, kad naudojate tinkamo tipo saugiklį savo automobiliui.
Saugos patarimai
Prieš dirbant su automobilio elektros sistema, svarbu laikytis šių saugos patarimų:
- Atsijunkite akumuliatorių: Prieš keičiant saugiklius, rekomenduojama atsijungti neigiamą akumuliatoriaus gnybtą. Tai padės išvengti trumpojo jungimo ir kitų elektros problemų.
- Naudokite tinkamus įrankius: Naudokite specialų įrankį (pincetą saugikliams) saugikliams išimti ir pakeisti. Nenaudokite metalinių daiktų, pavyzdžiui, atsuktuvų, nes galite sukelti trumpąjį jungimą.
- Visada naudokite tokios pačios amperų vertės saugiklį: Niekada nekeiskite saugiklio saugikliu su didesne amperų verte. Tai gali sugadinti elektros grandinę ir sukelti gaisrą.
- Jei nesate tikri, kreipkitės į profesionalą: Jei nesate tikri, kaip diagnozuoti ir pašalinti elektros problemą, kreipkitės į profesionalų elektriką.
Šis išsamus vadovas turėtų padėti jums suprasti „Škoda Octavia“ saugiklių sistemą. Atminkite, kad saugumas yra svarbiausias, todėl jei nesate tikri dėl kažko, kreipkitės į profesionalą.
