Šiame straipsnyje pateikiama detali instrukcija, kaip pakeisti bagažinės rankenėlę „Volvo S80“ automobiliuose. Procesas apima išardymą, gedimo nustatymą ir surinkimą atbuline tvarka.
Bagažinės dangčio atrakinimo ir atidarymo būdai
„Volvo S80“ bagažinės dangtis gali būti atrakinamas ir atidaromas keliais skirtingais būdais, priklausomai nuo automobilio komplektacijos ir situacijos.
Atrakinimas nuotolinio valdymo pultu
Naudojant nuotolinio valdymo pultelį, galite atskirai išjungti bagažinės dangčio signalizaciją, atrakinti ir atidaryti jį nuo likusios automobilio dalies. Jei automobilyje įrengta signalizacija, prietaisų skydelyje esantis kontrolinis ženklas gali neberodyti, kad įjungta viso automobilio signalizacija. Taip pat išsijungia bagažinės dangčio signalizacijos pasvirimo ir judesio jutikliai bei atidarymo jutikliai. Durys tuo tarpu lieka užrakintos ir apsaugotos.
Bagažinės dangtis atrakinamas, tačiau lieka uždarytas. Švelniai paspauskite guma padengtą paspaudimo plokštelę po išorine rankena ir pakelkite bagažinės dangtį. Jei bagažinės dangtis neatidaromas per dvi minutes, jis vėl užsirakina ir įjungiama jo signalizacija.
Bagažinės dangčio atidarymas
Bagažinės dangtį galima atidaryti dviem skirtingais būdais:
- Vienas paspaudimas: Bagažinė atrakinama, tačiau lieka uždaryta. Švelniai paspauskite guma padengtą slėgio plokštelę po išorine rankenėle ir pakelkite bagažinės dangtį. Jei bagažinės dangtis neatidaromas per dvi minutes, jis vėl užsirakina ir įjungiama jo signalizacija.
- Du paspaudimai: Bagažinė atrakinama, užraktas atjungiamas ir bagažinės dangtis atidaromas apie centimetrą. Pakėlus už išorinės rankenos, bagažinės dangtis atsidaro.
Pastaba: Lietus, šaltis, šerkšnas ar sniegas gali neleisti atjungti bagažinės dangčio užrakto. Atrakinus bagažinės dangtį arba bagažinės duris 2 spustelėjimais, jie automatiškai vėl neužsirakina, nes bagažinės dangtis arba bagažinės durys yra atviri - juos reikia uždaryti ranka. Uždarius bagažinės dangtį arba bagažinės duris, jie atsirakina ir signalizacija neįsijungia - vėl juos užrakinkite ir signalizaciją įjunkite nuotolinio valdymo pultelio mygtuku.
Užrakinimas nuotolinio valdymo pultu
Norėdami užrakinti bagažinės dangtį, paspauskite nuotolinio valdymo raktelio užrakinimo mygtuką. Jei automobilyje įrengta signalizacija, pradeda mirksėti prietaisų skydelyje esantis kontrolinis ženklas, informuodamas, kad signalizacija įjungta.
Automobilio atrakinimas iš vidaus
Norėdami atrakinti bagažinės dangtį iš vidaus, paspauskite žibintų skydelio mygtuką.
Bagažinės rankenėlės ardymo ir remonto instrukcija
Jei pastebėjote, kad bagažinės dangtis neužsidarinėjo, t. y. nefiksavo dangtelio uždarytoje padėtyje, nors varikliukas veikė, ir gedimas atsirado užėjus pirmiesiems šalčiams, gali būti, kad problema yra susijusi su užšalimu arba tepalo trūkumu.
1. Dangtelio "klipsų" nuėmimas
Pirmiausia, atidžiai pakišę plokščią atsuktuvą po bagažinės dangčio "klipsais“, nuimkite juos. Iš viso yra 10 klipsų.
2. Užrakto tvirtinimo varžtų atsukimas
Atsukite 3 varžtus, laikančius užraktą (naudokite galvutę Nr. 10).
3. Užrakto lizdo varžtų atsukimas
Ta pačia galvute Nr. 10 atsukite du užrakto lizdo varžtus ir išimkite užraktą su lizdu.

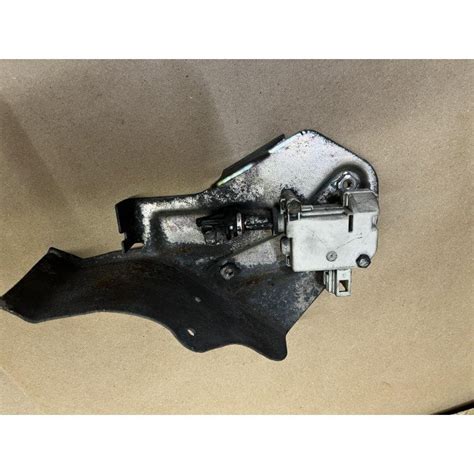

4. Užrakto mechanizmo apžiūra
Nuimtame užrakto korpuse matosi metalinė detalė, iš kurios kyšo rankinio valdymo lynas. Šiame užrakto korpuse yra aktyvatoriaus korpusas. Taip pat matoma pilka dėžutė - elektros jungties lizdas.
5. Skląsčių ašių ir dangtelių ardymas
Gerai matyti, kad tai, kas iš pirmo žvilgsnio galėjo atrodyti kaip „kniedės“, iš tikrųjų yra skląsčių ašys. Apatiniame dangtelyje šios „ašys“ yra sandariai užvalcuotos, o viršutiniame dangtelyje sandariai įeina į savo skyles. Korpuso dangteliai yra standžiai susukami savisriegiais.
6. Aktyvatoriaus tepimas
Plonu atsuktuvu atidarykite aktyvatoriaus viršutinį dangtelį. Techniniu vazelinu sutepkite stumiantįjį "slieką", iš anksto jį išstūmę sukdami dantratį.
7. Galinio jungiklio patikrinimas
Patikrinkite galinį jungiklį („praskambinkite“). Jei jis neveikia (rodo visišką nulį), gali tekti jį pakeisti. Panašaus dydžio jungiklį galima rasti radio detalių parduotuvėje. Galinis jungiklis yra pastatytas ant kaiščio ir „įspraustas“ iš dviejų pusių skląsteliais.
8. Spynos surinkimas ir gedimo priežasties nustatymas
Spyną surinkite atbuline tvarka. Patikrinkite veikimą vietoje su 12V adapteriu ir PIN zondu. „Pakibimo“ problema gali būti blogame pereinamame variklio jungties kontakte. Pastebėta, kad gedimas atsirado užėjus pirmiesiems šalčiams. Priežastis buvo visiškai banali - tepalo trūkumas, teisingiau, visiškas jo nebuvimas. Drėgnam klimatui to pakako - kondensatas užpildė tarpus ir užšalo.
9. Konstrukcijos ardymas ir modifikavimas (jei būtina)
Nors konstrukcija skaitosi neardoma, gedimo atveju ją galima ardyti. Atidžiai (tiksliai centre) išgręžkite išsikišusias kniedžių dalis, kad liktų įvorės-kniedės. Gręžkite grąžtu, kad būtų galima įsukti M3 varžtelius su paslepiama galvute, kad jie nesiremtų į plastikinį gaubtą. Galimi ir kiti variantai: naudoti varžtus su veržlėmis, jei nenorite sriegti įvorėse sriegio. Tam naudojami M4 varžteliai.
Atnaujinta 2023-06-08.
