MTZ 82 Hidraulinio Vairo Sistemos Išsamus Vadovas: Veikimo Principai, Gedimai, Remontas ir Priežiūra

Traktoriai MTZ 82, garsėjantys savo patikimumu ir universalumu, plačiai naudojami žemės ūkyje. Viena iš svarbiausių šių traktorių sistemų yra hidraulinis vairas (hidraulinis vairo stiprintuvas, HVS), užtikrinantis lengvą ir patogų valdymą. Tinkamas HVS pajungimas ir priežiūra yra būtini norint išvengti problemų ir užtikrinti ilgalaikį sistemos veikimą. Šiame straipsnyje išsamiai aptarsime MTZ 82 hidraulinio vairo veikimo principus, dažniausiai pasitaikančias problemas, jų priežastis, diagnostikos metodus ir remonto būdus, taip pat pateiksime pajungimo schemas ir instrukcijas bei priežiūros rekomendacijas.

MTZ Hidraulinio Vairo Sistemos Komponentai ir Veikimo Principas

MTZ 82 hidraulinis vairas yra sudėtinga sistema, susidedanti iš kelių pagrindinių komponentų, kurie veikia sinergiškai, kad užtikrintų lengvą vairo pasukimą.

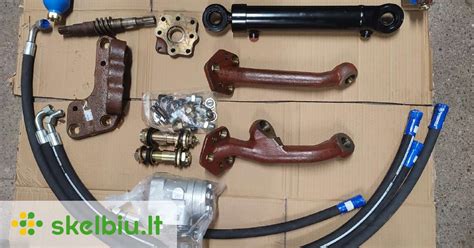

Pagrindiniai Komponentai

• Hidraulinis siurblys (NŠ-10): Tai hidraulinio vairo širdis, sukuria hidraulinį slėgį ir tiekia hidraulinį skystį (alyvą) į visą sistemą. Siurblys varomas traktoriaus variklio ir sukuria reikiamą slėgį.
• Hidraulinis skirstytuvas (vairo kolonėlė, dozatorius): Šis komponentas atsakingas už hidraulinio skysčio paskirstymą į cilindrą, priklausomai nuo vairuotojo atliekamo vairo pasukimo. Vairo kolonėlė veikia kaip vožtuvas, reguliuojantis skysčio srautą.
• Hidraulinis cilindras: Šis cilindras paverčia hidraulinio skysčio slėgį mechanine jėga, kuri pasuka priekinius ratus. MTZ 82 traktoriuose dažniausiai naudojami dvipusio veikimo hidrauliniai cilindrai, kurie veikia abiem kryptimis.
• Tepalo bakas ir filtrai: Tai talpa, kurioje laikomas hidraulinis skystis. Bakelis taip pat atlieka filtravimo funkciją, pašalindamas nešvarumus iš skysčio ir užtikrina skysčio cirkuliaciją bei švarą.
• Aukšto ir žemo slėgio žarnos ir vamzdeliai: Jungia visus sistemos komponentus ir užtikrina hidraulinio skysčio cirkuliaciją.
• Saugos vožtuvas: Apsaugo sistemą nuo per didelio slėgio.

Veikimo Principas

MTZ 82 traktoriuose dažniausiai naudojamas hidraulinis vairas (hidrostatas). Veikimo principas yra toks: vairuotojui pasukus vairą, suaktyvinama vairo kolonėlė, kuri nukreipia hidraulinį skystį iš siurblio į hidraulinį cilindrą. Cilindras, veikiamas slėgio, išstumia stūmoklį, kuris per traukes pasuka priekinius ratus. Kai vairas atleidžiamas, kolonėlė grįžta į neutralią padėtį, ir skystis vėl cirkuliuoja į bakelį. Hidraulinė sistema leidžia sumažinti fizinę vairuotojo jėgą, reikalingą traktoriaus valdymui, ypač dirbant su sunkiasvore įranga ar sudėtingomis sąlygomis.

Hidraulinio Vairo Pajungimas ir Remontas

Hidraulinio Vairo Pajungimo Schema

Toliau pateikiama tipinė MTZ hidraulinio vairo pajungimo schema. Atkreipkite dėmesį, kad konkreti schema gali šiek tiek skirtis priklausomai nuo MTZ modelio ir HVS tipo.

Pagrindiniai schemos elementai:

• Siurblys (NŠ-10): Pajungiamas prie variklio ir tiekia hidraulinį skystį.
• Tepalo bakas: Tepalas siurbiamas iš bako.
• Skirstytuvas: Gauna hidraulinį skystį iš siurblio ir nukreipia jį į hidraulinį cilindrą.
• Hidraulinis cilindras: Pajungtas prie vairo traukių ir padeda pasukti ratus.
• Žarnos: Jungia visus komponentus. Svarbu teisingai prijungti aukšto ir žemo slėgio žarnas.

MTZ Hidraulinio Vairo Pajungimo Instrukcija

Jei atliekate vairo mechanizmo remontą ar modernizavimą, laikykitės šių žingsnių:

1. Pasiruošimas:
   • Atjunkite akumuliatorių.
   • Įsitikinkite, kad visi komponentai yra tvarkingi ir švarūs.
   • Įsitikinkite, kad turite tinkamą hidraulinį skystį, žarnas, jungtis ir raktus.
2. Siurblio montavimas:
   • Sumontuokite hidraulinį siurblį (NŠ-10) ant variklio pagal gamintojo instrukcijas.
   • Įsitikinkite, kad siurblys tinkamai pritvirtintas.
3. Skirstytuvo montavimas:
   • Pritvirtinkite hidraulinį skirstytuvą prie traktoriaus rėmo patogioje vietoje.
4. Cilindro montavimas:
   • Sumontuokite hidraulinį cilindrą ant priekinio tilto ir prijunkite jį prie vairo traukių.
   • Įsitikinkite, kad cilindras juda laisvai ir netrukdo kitiems komponentams.
   • Kai kuriuose MTZ modeliuose gali prireikti papildomų modifikacijų montuojant hidraulinį vairą, ypač jei traktorius yra senesnis. Tai gali apimti laikiklių privirinimą cilindrui pritvirtinti.
5. Žarnų pajungimas:
   • Pajunkite hidraulines žarnas pagal schemą.
   • Svarbu teisingai sujungti aukšto ir žemo slėgio linijas.
   • Naudokite tik naujas sandarinimo tarpines, kad išvengtumėte nuotėkio.
6. Tepalo bako pajungimas:
   • Prijunkite tepalo baką prie siurblio ir skirstytuvo.
7. Sistemos užpildymas:
   • Užpildykite bakelį rekomenduojamu hidrauliniu skysčiu. Patikrinkite, ar nėra nuotėkio.
8. Sistemos nuorinimas:
   • Nuorinkite hidraulinę sistemą, kad pašalintumėte orą. Pakelkite priekinius ratus nuo žemės ir sukite vairą į abi puses, kol pašalinsite visą orą.
   • Atidarykite oro išleidimo varžtus ant hidraulinio cilindro. Lėtai sukite vairą iš vienos pusės į kitą, kol iš varžtų pradės tekėti alyva be oro burbuliukų. Užsukite varžtus.
   • Patikrinkite alyvos lygį bakelyje ir, jei reikia, papildykite.
9. Patikrinimas:
   • Užveskite variklį ir patikrinkite, ar hidraulinis vairo stiprintuvas veikia tinkamai.
   • Patikrinkite, ar nėra nuotėkio.

Dažniausiai Pasitaikančios Hidraulinio Vairo Problemos ir Jų Šalinimas

MTZ 82 hidraulinio vairo sistemoje gali kilti įvairių problemų, kurios gali paveikti vairo veikimą. Svarbu laiku pastebėti ir pašalinti gedimus, kad būtų išvengta rimtesnių problemų ir užtikrintas saugus bei efektyvus traktoriaus darbas.

Problemos ir Galimos Priežastys

1. Sunkus vairas:
   • Nepakankamas hidraulinio skysčio lygis: Pirmiausia patikrinkite alyvos lygį bakelyje. Jei lygis žemas, papildykite reikiamu skysčiu.
   • Oro patekimas į sistemą: Oras hidraulinėje sistemoje gali sukelti slėgio sumažėjimą ir sunkų vairavimą. Reikia išvalyti sistemą nuo oro.
   • Sugedęs vairo siurblys: Jei siurblys nepakankamai generuoja slėgio, vairas gali tapti sunkus. Patikrinkite siurblio veikimą ir, jei reikia, jį pakeiskite.
   • Užsikimšęs hidraulinis filtras: Užsikimšęs filtras apriboja skysčio srautą ir gali sukelti sunkų vairavimą. Reguliariai keiskite filtrą.
   • Problemos su vairo kolonėle (dozatoriumi): Kolonėlės gedimai gali sukelti netolygų skysčio paskirstymą ir sunkų vairavimą.
   • Pažeistas hidraulinis cilindras: Cilindro vidiniai pažeidimai gali sumažinti jo efektyvumą ir apsunkinti vairavimą.
   • Per didelis slėgis padangose.
2. Netolygus vairas (strigimas):
   • Oro patekimas į sistemą: Kaip ir sunkaus vairo atveju, oras sistemoje gali sukelti netolygų vairavimą.
   • Sugedusi vairo kolonėlė (dozatorius): Kolonėlės vidiniai gedimai gali sukelti strigimus.
   • Pažeistos traukės arba šarnyrai: Pažeistos arba surūdijusios traukės ir šarnyrai gali trukdyti sklandžiam vairo pasukimui.
3. Alyvos nutekėjimas:
   • Pažeistos hidraulinės žarnos arba vamzdeliai: Įtrūkimai arba pažeidimai žarnose ir vamzdeliuose gali sukelti alyvos nutekėjimą.
   • Pažeisti sandarikliai: Sandarikliai hidrauliniuose komponentuose (siurblyje, cilindre, kolonėlėje) laikui bėgant gali susidėvėti ir praleisti alyvą.
   • Atsipalaidavusios jungtys: Jungtys tarp hidraulinių komponentų gali atsipalaiduoti ir sukelti nutekėjimą.
4. Vairo vibracija:
   • Oro patekimas į sistemą: Oras sistemoje gali sukelti vibraciją.
   • Sugedęs vairo siurblys: Siurblio vidiniai gedimai gali sukelti vibraciją.
   • Nesubalansuoti priekiniai ratai: Nesubalansuoti ratai gali sukelti vibraciją, kuri persiduoda į vairą.
5. Tepalo putojimas:
   • Oro patekimas į sistemą, nesandarios žarnos.
   • Netinkamas hidraulinis skystis.
   • Dažna problema yra tepalo putojimas po vairo kolonėlės pakeitimo. Tokiu atveju, svarbu atkreipti dėmesį į tinkamą žarnų pajungimą (sandarumą), naujų manžetų naudojimą ir sistemos nuorinimą.
6. Triukšmas vairuojant:
   • Žemas hidraulinio skysčio lygis (orą siurbia siurblys).
   • Užterštas hidraulinis skystis.
   • Susidėvėjęs hidraulinis siurblys.
   • Pažeisti hidraulinės žarnos.
7. Vairo laisvumas:
   • Susidėvėjusios vairo traukių šarnyrai.
   • Susidėvėjusios vairo kolonėlės detalės.
   • Atsilaisvinę vairo mechanizmo tvirtinimo elementai.
8. Vairo mechanizmo perkaitimas:
   • Per didelis krūvis vairo mechanizmui.
   • Netinkamas hidraulinis skystis.
   • Užsikimšęs hidraulinis aušintuvas (jei toks yra).

Diagnostikos Metodai

Norint sėkmingai pašalinti hidraulinio vairo problemas, būtina tiksliai nustatyti gedimo priežastį. Štai keletas diagnostikos metodų:

• Vizualinė apžiūra: Apžiūrėkite visus hidraulinius komponentus (žarnas, vamzdelius, siurblį, cilindrą, kolonėlę) dėl pažeidimų, nutekėjimų ir kitų akivaizdžių problemų.
• Alyvos lygio patikrinimas: Patikrinkite alyvos lygį bakelyje. Jei lygis žemas, papildykite ir stebėkite, ar nėra nutekėjimų.
• Oro pašalinimas iš sistemos: Jei įtariate, kad sistemoje yra oro, atlikite oro pašalinimo procedūrą.
• Slėgio matavimas: Naudojant manometrą, galima patikrinti slėgį hidraulinėje sistemoje ir nustatyti, ar siurblys generuoja pakankamą slėgį.
• Komponentų patikrinimas: Atskirus komponentus (siurblį, cilindrą, kolonėlę) galima patikrinti specialiose dirbtuvėse, naudojant specialią įrangą.

Remonto Būdai

Hidraulinio vairo remonto būdai priklauso nuo gedimo pobūdžio ir sudėtingumo. Kai kuriuos remonto darbus galima atlikti savarankiškai, o sudėtingesnius darbus rekomenduojama patikėti specialistams.

• Oro pašalinimas iš sistemos: Pakelkite priekinius traktoriaus ratus nuo žemės. Atidarykite oro išleidimo varžtus ant hidraulinio cilindro. Lėtai sukite vairą iš vienos pusės į kitą, kol iš varžtų pradės tekėti alyva be oro burbuliukų. Užsukite varžtus. Patikrinkite alyvos lygį bakelyje ir, jei reikia, papildykite.
• Hidraulinių žarnų ir vamzdelių keitimas: Jei žarnos arba vamzdeliai yra pažeisti, juos reikia pakeisti naujais. Pasirinkite tinkamas žarnas ir vamzdelius, atsižvelgdami į slėgį ir temperatūrą.
• Sandariklių keitimas: Jei pastebėjote alyvos nutekėjimą iš hidraulinių komponentų, greičiausiai reikia pakeisti sandariklius. Atkreipkite dėmesį į sandariklių tipą ir dydį.
• Vairo siurblio remontas arba keitimas: Jei siurblys sugedęs, jį galima bandyti remontuoti (pakeisti vidines dalis) arba pakeisti nauju. Siurblio remontas reikalauja specialių žinių ir įrankių.
• Vairo kolonėlės (dozatoriaus) remontas arba keitimas: Kolonėlės remontas yra sudėtingas procesas, kurį rekomenduojama patikėti specialistams. Jei kolonėlė labai pažeista, ją geriau pakeisti nauja.
• Hidraulinio cilindro remontas arba keitimas: Cilindro remontas apima sandariklių keitimą ir kitų pažeidimų šalinimą. Jei cilindras labai pažeistas, jį geriau pakeisti nauju.

Vairo Cilindrai MTZ 82 Traktoriams

Viena iš svarbių MTZ 82 sistemos dalių yra vairo cilindras. Efektyvus vairo cilindro veikimas užtikrina lengvą ir tikslų traktoriaus valdymą, ypač dirbant sunkiomis sąlygomis ar su dideliais padargais.

Vairo Cilindrų Tipai

• Vienpusio veikimo cilindrai: Šie cilindrai veikia tik viena kryptimi.
• Dvipusio veikimo cilindrai: Šie cilindrai veikia abiem kryptimis. MTZ 82 dažniausiai naudojami būtent dvipusio veikimo cilindrai.

Vairo Cilindro Pasirinkimo Kriterijai

• Cilindro dydis ir eiga: Cilindro dydis turi atitikti traktoriaus vairo sistemos specifikacijas.
• Darbinis slėgis: Cilindras turi būti pritaikytas traktoriaus hidraulinės sistemos darbiniam slėgiui.
• Medžiagos ir konstrukcija: Cilindras turi būti pagamintas iš aukštos kokybės medžiagų, atsparių korozijai ir mechaniniams pažeidimams.
• Gamintojas: Rekomenduojama rinktis patikimų gamintojų produkciją.

Dažniausios Vairo Cilindro Problemos ir Jų Sprendimo Būdai

• Hidraulinio skysčio nuotėkis: Pakeisti pažeistus sandarinimo elementus, užvirinti įtrūkimus arba pakeisti cilindrą.
• Sumažėjęs vairo stiprintuvas: Pašalinti orą iš sistemos, pakeisti hidraulinį skystį ir patikrinti stūmoklį dėl pažeidimų.
• Užstrigęs cilindras: Išvalyti cilindrą, pašalinti koroziją ir pakeisti pažeistas dalis.
• Nelygus vairo darbas: Patikrinti slėgį abiejose stūmoklio pusėse ir pakeisti pažeistas dalis.

Remontas ar Keitimas?

Atsakymas priklauso nuo gedimo pobūdžio ir cilindro būklės. Jei gedimas nedidelis, remontas gali būti ekonomiškai naudingas. Tačiau, jei cilindras stipriai pažeistas, geriau jį pakeisti nauju.

Vairo Cilindro Keitimo Procedūra

1. Atsijunkite hidraulinę sistemą.
2. Atjunkite hidraulines žarnas.
3. Atjunkite cilindrą nuo vairo mechanizmo.
4. Išimkite seną cilindrą.
5. Įdėkite naują cilindrą.
6. Prijunkite hidraulines žarnas.
7. Pripildykite hidraulinę sistemą.
8. Patikrinkite vairo darbą.

Priežiūra ir Prevencija

Reguliari MTZ 82 hidraulinio vairo priežiūra padės išvengti daugelio problemų ir prailginti sistemos tarnavimo laiką. Tinkama vairo cilindro priežiūra yra būtina norint užtikrinti jo ilgą ir patikimą tarnavimo laiką.

Reguliarios Priežiūros Patarimai

• Reguliarus tikrinimas: Stebėkite hidraulinio skysčio lygį ir būklę bakelyje. Palaikykite tinkamą alyvos lygį.
• Filtro keitimas: Laiku keiskite hidraulinį filtrą. Rekomenduojamas filtro keitimo intervalas nurodytas traktoriaus naudojimo instrukcijoje. Užsikimšęs filtras mažina sistemos efektyvumą ir gadina siurblį.
• Alyvos nutekėjimų stebėjimas: Stebėkite, ar nėra alyvos nutekėjimų. Jei pastebėjote nutekėjimą, nedelsdami pašalinkite priežastį.
• Šarnyrų ir traukių tepimas: Reguliariai tepkite vairo traukių šarnyrus, kad išvengtumėte korozijos ir užtikrintumėte sklandų vairo pasukimą.
• Tinkamo hidraulinio skysčio naudojimas: Naudokite tik rekomenduojamą hidraulinį skystį. Netinkamas tepalas gali pažeisti sistemą. Rekomenduojamą skysčio tipą rasite traktoriaus naudojimo instrukcijoje.
• Venkite perkrovų: Perkrovos gali sukelti didesnį krūvį hidraulinei sistemai ir pagreitinti jos susidėvėjimą. Venkite staigių posūkių.
• Žarnų patikra: Reguliariai tikrinkite žarnas dėl pažeidimų. Pažeistos žarnos gali sukelti nuotėkį ir sumažinti sistemos slėgį.
• Apsauga nuo korozijos: Užtikrinkite vairo cilindro apsaugą nuo korozijos.

Svarbūs Patarimai

• Prieš pradedant bet kokius remonto darbus, atjunkite traktoriaus akumuliatorių.
• Dirbdami su hidrauline sistema, būkite atsargūs, nes skystis gali būti aukšto slėgio.
• Naudokite tik kokybiškas atsargines dalis.
• Jei nesate tikri dėl savo sugebėjimų, patikėkite remonto darbus specialistams.
• Neteisingas pajungimas gali pažeisti sistemą ir sukelti rimtų problemų.

Alternatyvūs Sprendimai ir Patobulinimai

Nors MTZ 82 hidraulinis vairas yra patikima sistema, yra keletas alternatyvių sprendimų ir patobulinimų, kurie gali pagerinti vairo veikimą ir patogumą:

• Vairo stiprintuvo montavimas: Vairo stiprintuvas sumažina vairo pasukimo jėgą, ypač dirbant su sunkiu inventoriumi.
• Hidraulinio vairo modernizavimas: Galima įdiegti modernesnę hidraulinio vairo sistemą su geresniais parametrais.
• Priekinio tilto su hidrauliniu cilindru montavimas: Jei traktorius neturi priekinio tilto su hidrauliniu cilindru, jį galima įdiegti.

Šie patobulinimai gali padidinti traktoriaus našumą ir vairuotojo komfortą.
