Automobilių gamintojai prietaisų skydelyje rodomus informacinius pranešimus skirsto į tris pagrindines grupes ir spalvas, kurios padeda vairuotojui greitai įvertinti situaciją ir imtis reikiamų veiksmų. Svarbu išmanyti šias reikšmes, kad būtų galima išvengti didesnių gedimų ir užtikrinti saugumą kelyje.

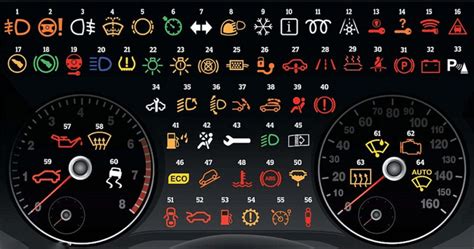

Prietaisų skydelio simbolių spalvos ir jų reikšmės
Kiekviena simbolio spalva turi specifinę reikšmę:
- Raudonos spalvos simbolis: Tai reiškia, jog tam tikras automobilio komponentas neveikia, sugedo arba veikia ne pagal numatytus gamintojo parametrus. Raudona spalva visada signalizuoja apie pavojų, reikalaujantį nedelsiant sustoti arba kreiptis į autoservisą.
- Geltonos (arba oranžinės) spalvos simbolis: Tai - įspėjamieji pranešimai, kurių pobūdis gali būti įvairus. Pavyzdžiui, pasibaigus langų apiplovimo skysčiui, prietaisų skydelyje pradės šviesti atitinkamos spalvos simbolis. Geltonos lemputės įspėja apie problemas, kurias rekomenduojama spręsti artimiausiu metu.
- Žalios ir mėlynos spalvos simbolis: Tai - informacinių pranešimų grupė, nurodanti apie aktyvuotas funkcijas ir sistemas, pavyzdžiui, veikiančią automatinę greičio palaikymo kontrolę, rūko žibintus ar ilgąsias šviesas.
Svarbiausios raudonos spalvos prietaisų skydelio reikšmės Ford S-Max automobilyje
Jeigu Ford S-Max prietaisų skydelyje išvysite vieną iš šių raudonos spalvos simbolių - sukluskite, nes jie įprastai nurodo rimtą gedimą, kurį pašalinti būtina kuo greičiau.
Aušinimo skysčio temperatūra
Šis simbolis prietaisų skydelyje pasirodo dėl kelių priežasčių. Įprastai, jis pasirodo, kuomet aušinimo skysčio lygis sistemoje yra per žemas arba sistema yra linkusi perkaisti. Jei dega raudonos spalvos temperatūros lemputė, toliau važiuoti nepatartina - aušinimo skystis perkopė maksimalią leistiną temperatūrą. Patikrinkite variklį.
Akumuliatoriaus įkrova
Prietaisų skydelyje pasirodžius šiam simboliui, iškart galite žinoti, jog automobilyje sumontuoto akumuliatoriaus įkrova yra per maža. Tai reiškia, jog akumuliatorius nėra įkraunamas, o tai gali simbolizuoti generatoriaus gedimą. Akumuliatoriaus problemų priežastys gali būti silpnas akumuliatorius, atsilaisvinusios jungtys, generatoriaus problemos, nutrūkęs diržas. Išjunkite visus nebūtinus elektros komponentus, patikrinkite akumuliatorių ir ar nepažeisti laidai. Nors raudonos spalvos lemputė su „pliuso“ ir „minuso“ ženklu nereiškia didžiulio pavojaus, ji perspėja, kad generatorius nekrauna akumuliatoriaus baterijos, o tai reiškia, kad netrukus pristigsite elektros ir automobilis sustos.
Alyvos slėgis
Tai yra vienas iš tų simbolių, kurio savo prietaisų skydelyje nenorėtumėte išvysti. Jis vairuotojui praneša apie sumažėjusį alyvos slėgį variklyje. Šią klaidą iššaukia per žemas alyvos lygis arba alyvos nuotėkis. Jei dega raudona tepalo slėgio lemputė - blogai, sustokite, varikliui kyla pavojus. Rekomenduojama sustoti, išjungti variklį ir palaukus 20 minučių patikrinti alyvos lygį. Jei alyvos lygis yra žemas, turite papildyti alyvą. Jei alyvos lygis pakankamas, bet įspėjamoji lemputė toliau šviečia, tai gali reikšti sugedusį alyvos siurblį arba kitas problemas, kurias turi diagnozuoti profesionalus mechanikas.
Stabdžių sistema
Šis simbolis prietaisų skydelyje įsižiebia, kai sutrinka stabdžių sistemos darbas. Jeigu vienas iš stabdžių sistemos simbolių prietaisų skydelyje šviečia nuolatos, problema gali būti susijusi su nusidėvėjusiomis stabdžių trinkelėmis ar diskais, skysčio trūkumu sistemoje arba stabdžių antiblokavimo sistemos (ABS) ar stabilumo kontrolės (ESP) problema. Ši lemputė užsidega ir esant žemam stabdžių skysčio lygiui. Patikrinkite stabdžių skysčio lygį ir apžiūrėkite, ar stabdžių trinkelės ir diskai nėra susidėvėję arba pažeisti. Toliau važiuoti, kai užsidegusi stabdžių įspėjamoji lemputė, gali būti labai pavojinga.
Oro pagalvių sistema
Kiekvieną kartą užvedus variklį, šis simbolis prietaisų skydelyje turėtų užgesti vos po keleto akimirkų (3-5 sekundžių). Vis dėlto, jeigu šis simbolis šviečia nuolatos, jis praneša apie sutrikusią oro pagalvių sistemos veiklą. Įprastai, šią problemą iššaukia neveikiantys jutikliai, susidėvėję maitinimo laidai. Degantys simboliai RSCA OFF, SRS, AIR BAG reiškia tik viena - jei norite būti saugūs, kreipkitės pagalbos į kvalifikuotus meistrus. Gedimo atveju saugos pagalvės ir saugos diržų įtempikliai gali neveikti pagal reikalavimus.
Variklio aušinimo sistemos problema
Prietaisų skydelyje išvydę šį simbolį turėtumėte nedelsiant sustoti. Automobilis nori jums pranešti, jog gedimas slypi variklio aušinimo sistemoje.
SCR katalizatorius
Modernūs automobiliai su dyzeliniais varikliais turi pažangesnę išmetimo sistemą, kurią sudaro „SCR“ katalizatorius, kuris efektyviau sumažina emisijas. Prietaisų skydelyje išvydus šiuos simbolius automobilio kompiuteris praneša apie sistemoje užfiksuotą klaidą/gedimą, dėl kurio turėtumėte sustoti. Problemą ignoruojant, sistema gali blokuoti variklio užvedimą.
Transmisijos gedimas
Šis simbolis praneša apie padidėjusią pavarų dėžės temperatūrą. Įprastai, ši klaida atsiranda sugedus aušinimo sistemai arba automobiliui tempiant per sunkią priekabą. Ši klaida taip pat gali pasirodyti po intensyvaus automobilio naudojimo lenktynių trasoje. Gedimo atveju toliau važiuoti nepatartina. Mirksintis įspėjimas rodo, kad pavarų sistemoje yra gedimas. Nedelsiant sustokite saugioje vietoje, įjunkite „P“ pavarą ir kreipkitės į „Toyota“ įgaliotąjį atstovą ar kitą kvalifikuotą specialistą (nors tekste nurodoma Toyota, Ford S-Max principai panašūs).
Rankinis stovėjimo stabdis
Šis simbolis prietaisų skydelyje pasirodo, kai panaudojate rankinį arba elektrinį rankinį stabdį. Taip pat šis simbolis nuolatos rodomas, jeigu sutrinka rankinio arba elektrinio stabdžio sistema. Jei pamiršote atleisti rankinį stabdį, daugumoje šiuolaikinių automobilių stabdis atsileidžia pradėjus judėti. Senesniuose stabdį atlaisvinti turi pats vairuotojas. Nepamirškite to padaryti, nes reikės taisyti stabdžius.
Imobilaizeris
Pranešama apie imobilaizerio gedimą. Imobilaizeris yra elektroninės automobilio apsaugos sistemos dalis, neleidžianti užsivesti automobilio variklio su netinkamu arba nepririštu raktu. Saugos sistemos indikatorius informuoja apie imobilaizerio ar aliarmo sistemos įsijungimą.
Dažniausiai sutinkamos geltonos spalvos prietaisų skydelio reikšmės Ford S-Max automobilyje
Dažniausiai sutinkamos geltonos spalvos prietaisų skydelio reikšmės įprastai yra įspėjamojo pobūdžio, kurios vairuotojams rekomenduoja atitinkamas problemas išspręsti ne čia ir dabar, o artimiausiu metu.
ABS sistema
Šis pranešimas nurodo apie galimą gedimą ABS sistemoje. Nors stabdžių sistema toliau veiks įprastai, tačiau ji nebus tokia efektyvi esant ekstremalioms sąlygoms. Užsidegusi ABS/ESP, BRAKE arba analogiška pagalbines stabilumo sistemas simbolizuojanti geltona lemputė gali pranešti apie sugedusį daviklį ar elektroninį stabdžių sistemos gedimą. Turėkite omenyje, kad, degant tokiai lemputei, elektroninės sistemos gali būti neefektyvios ir jūsų neišgelbės stabdymo/slydimo atveju. Arba kad stabdžių jėga gali būti skirstoma netolygiai. Todėl sumažinkite greitį, švelniai patikrinkite stabdžius. Jei lemputė geltona, o ne raudona, ramiai važiuokite į servisą. Gali reikėti pakeisti viso labo daviklį ar stabdžių trinkeles.
Padangų slėgis
Prietaisų skydelyje išvydę šį simbolį, patikrinkite padangų slėgį. Jeigu padangų slėgis tinkamas, didelė tikimybė, jog sugedo vienas iš padangų slėgio jutiklių. Šauktukas su padangos profilio simboliu reiškia viena - pavojingai sumažėjo oro slėgis ratuose, važiuoti nesaugu. Bet jis taip pat gali reikšti, kad, permontavus padangas, nebuvo sukalibruota perspėjimų sistema. Mirksintis, perbrauktas indikatorius arba užrašas TPMS reiškia, kad ratų slėgio kontrolės sistema neveikia arba veikia netaisyklingai.
„Check Engine“
Vienas iš tų simbolių, kuris gali turėti šimtus tūkstančių skirtingų priežasčių. Šiam simboliui pasirodžius, vairuotojas informuojamas apie sistemoje užfiksuotą klaidą. Retkarčiais tai gali būti kažkuris jutiklis, retkarčiais ji gali pasirodyti įvykus rimtam gedimui. Rekomenduojama kuo greičiau kreiptis į mechaniką, siekiant diagnozuoti gedimą. Jei kontrolinė variklio lemputė mirksi, reikia nustoti važiuoti ir iškviesti automobilių transportavimo paslaugą.
Kietųjų dalelių filtras (DPF)
Automobilis nori jums pranešti, jog kietųjų dalelių filtras užsikimšo. Įprastai, šią problemą iššaukia jūsų vairavimo įpročiai. Išvalyti kietųjų dalelių filtrą galima į pagalbą pasitelkus kompiuterinę diagnostiką arba tiesiog dažniau išvažiavę į greitkelį, kur važiuojant tolygiu greičiu (maždaug 100 - 110 km/val.) sistema pati automatiškai įjungs kietųjų dalelių filtro valymą. Kitas simbolis, sutinkamas dyzelių automobilių skydeliuose, reiškia, kad DPF (kietųjų dalelių) filtras užsikišo ir reikalauja regeneracijos.
Pakaitinimo žvakės
Šis simbolis pasirodo tik automobiliuose su dyzeliniais varikliais. Šis simbolis turėtų pradingti užvedus variklį. Vis dėlto, jeigu jis mirksi arba šviečia nuolatos, jūsų dėmesys turėtų nukrypti į pakaitinimo žvakių būklę. Geltona spiralė praneša apie netinkamą dyzelinių variklių kaitinimo žvakių veikimą. Ji turi užgesti po 3-5 sek. įjungus degimą, kai žvakės įkaista iki reikiamos temperatūros. Tačiau ši lemputė gali turėti ir kitų reikšmių - simbolizuoti EGR vožtuvo, variklio valdymo bloko, purkštukų gedimus.
Stabdžių trinkelės
Sistema informuoja apie nusidėvėjusias stabdžių trinkeles. Tai - rimtas signalas, kad turite susirūpinti stabdžių būkle - susidėvėjusios trinkelės negali užtikrinti efektyvaus stabdymo.
Perdegusi lemputė
Tai - gana aiškus pranešimas. Jis nurodo apie perdegusią lemputę, kurią turėtumėte pakeisti. Šis signalas perspėja, kad perdegė vienas iš žibintų. Tai - labai svarbu jūsų saugumui, būtina kuo greičiau pakeisti perdegusią lemputę. Jei šis simbolis įsižiebė nuspaudus stabdį, reiškia perdegusi stabdžių lemputė. Jei įjungus galinę pavarą - atbulinės eigos lemputė ir t.t.
Start/Stop sistema
Pranešama apie sutrikusią „Start/Stop“ sistemos veiklą. Šią klaidą įprastai iššaukia akumuliatoriaus įtampos svyravimai.
Langų apiplovimo skystis
Esant žemam langų apiplovimo skysčio lygiui, prietaisų skydelyje pasirodo šis pranešimas. Įpilkite langų plovimo skysčio.
„Adblue“ skystis
Sistema praneša, jog turėtumėte papildyti „Adblue“ skysčio atsargas. Šis pranešimas pasirodo tik automobiliuose, turinčiuose dyzelinius variklius.
Stabdžių skystis
Šis simbolis turi tik vieną reikšmę - pranešama apie sumažėjusį stabdžių skysčio lygį arba jį matuojančio lygio jutiklio gedimą.
Vairo stiprintuvo sistemos gedimas
Vairo simbolis su šauktuku praneša apie vairo stiprintuvo sistemos gedimą. Valdyti tokį automobilį sunku ir nesaugu. Elektrinio vairo stiprintuvo (EPS) indikatorius informuoja apie vairo stiprintuvo gedimą. Įspėjamasis simbolis gali įsijungti ir tuo atveju, jei akumuliatorius ištuštėja ar yra laikinas įtampos kritimas. Gedimo atveju sunku sukti vairą. Nebetęskite važiavimo, bet patikrinkite automobilį „Toyota“ įgaliotame servise ar pas kitą kvalifikuotą asmenį (nors tekste nurodoma Toyota, Ford S-Max principai panašūs).
Pranešimas apie techninį aptarnavimą
Šiuolaikiniai automobiliai - labai inovatyvūs. Priklausomai nuo gamintojo rekomendacijų ir intervalų nustatymų, jie patys mums praneša, kada metas atlikti periodinį techninį aptarnavimą. Labai svarbu tai daryti laiku, nes aptarnavimo metu keičiama ne tik variklio alyva ir filtrai - įvertinama bendra automobilio techninė būklė.
Informaciniai simboliai Ford S-Max prietaisų skydelyje
Žali ir mėlyni simboliai Ford S-Max prietaisų skydelyje praneša apie aktyvuotas funkcijas ir sistemas, pavyzdžiui, rūko žibintus, ilgąsias šviesas, kruizo kontrolę ir pan. Štai keletas pavyzdžių:
- Įjungtos kruizo kontrolės ženkliukas.
- Nuspauskite stabdžių pedalą.
- Išorės apšvietimo įjungimo indikatorius.
- Įjungtos trumposios / dienos šviesos.
- Automatinės stabdymo sistemos indikatorius / važiavimo kontrolės indikatorius.
- Parkavimo pagalbos indikatorius.
- Išmaniosios užrakinimo ir užvedimo sistemos indikatorius.
- Sportinio režimo įspėjamasis simbolis.
- Ekonominio važiavimo įspėjamasis simbolis.
- Judėjimo juostų sekimo sistemos signalas (LKA).
- Priekiniai rūko žibintai.
- Tolimųjų šviesų automatinis perjungimas.
- Gabaritiniai žibintai (šviesos).
- Posūkio signalas.
- Mėlynas „termometro“ simbolis praneša, kad aušinimo skystis arba alyva dar nepasiekė optimalios temperatūros.
- Žemos temperatūros įspėjamasis simbolis užsidega, kai temperatūra nukrenta žemiau 3 °C ir įspėja vairuotoją apie tai, kad kelias yra slidus.
- Galiniai rūko žibintai yra įjungti.
„i“ raidės simbolio reikšmė Ford S-Max prietaisų skydelyje
Labai dažnai įspėjamasis signalas, kaip ir kiti panašūs, užsidega kartu su „i“ raide, kuri reiškia, kad automobilis nori jums pranešti apie problemą. Jei dega „i“ raidė, ieškokite kito signalo, kuris aiškiau įvardys problemą. Pasistenkite išgirsti ir teisingai suprasti šį pranešimą. Šis simbolis pats savaime nenurodo konkretaus gedimo, o tik informuoja, kad yra aktyvus vienas ar keli įspėjamieji pranešimai, kuriuos reikia peržiūrėti automobilio informaciniame ekrane ar vadove.
