Avarinis priekabos atstabdymas: veikimo principai ir sistemos

Priekabos saugumas kelyje priklauso nuo daugelio veiksnių, tarp kurių viena svarbiausių yra patikima stabdžių sistema. Ypatingas dėmesys skiriamas avariniam priekabos atstabdymui, kuris užtikrina kontrolę ir saugumą netikėtose situacijose. Šiame straipsnyje apžvelgsime, kaip veikia avarinio stabdymo mechanizmai priekabose, ypač pneumatinėse sistemose.

Priekabų stabdžių sistemos svarba ir tipai

Priekabos gaunamos su ir be stabdžių, priklausomai nuo to, kam priekaba bus naudojama. Visos priekabos be stabdžių turi leistiną bendrą masę 750 kg ar mažiau. Priekabos be stabdžių praktiškai neturi pasenusios. Daugelis laiko priekabą su stabdžiais saugesne, nes ji neperspaudžia automobilio stabdant. Stabdžiai priekabose yra reikalingi tam, kad automobiliui būtų lengviau sustoti. Stabdant automobilį, priekabos judėjimas stumia automobilį važiavimo kryptimi, galimai susidarydama avarinę situaciją. Priekabos, kurių bendroji masė ne didesnė kaip 0,75 t, gali būti be stabdžių. Visais kitais atvejais - stabdžių sistema yra privaloma.

Traktoriaus priekabos, kurios yra neatsiejama žemės ūkio, statybos ir kitų pramonės šakų dalis, reikalauja efektyvių ir patikimų stabdžių, užtikrinančių saugumą kelyje ir darbo vietoje.

Yra keli pagrindiniai priekabų stabdžių tipai:

• Inerciniai mechaniniai stabdžiai
• Hidrauliniai stabdžiai
• Elektriniai stabdžiai
• Pneumatiniai (oro) stabdžiai

Inerciniai mechaniniai stabdžiai

Inercinio mechaninio priekabų stabdžio veikimo principas yra pagrįstas priekabos judėjimo inercijos panaudojimu. Stabdant automobilį, priekaba stumiasi į automobilio kablį, stumdama hidraulinį cilindriuką, sudarydama slėgį sistemoje, kuris yra perduodamas į priekabos stabdžius.

Hidrauliniai priekabų stabdžiai

Hidrauliniai stabdžiai veikia panašiu principu kaip ir mechaniniai, tačiau naudoja hidraulinį skystį slėgiui perduoti. Stabdant automobilį, priekaba stumiasi į automobilio kablį, stumdama hidraulinį cilindriuką, sudarydama slėgį sistemoje, kuris yra perduodamas į priekabos stabdžius. Hidrauliniai stabdžiai yra efektyvesni už mechaninius, nes skystis leidžia tiksliau ir greičiau perduoti jėgą. Jie taip pat reikalauja mažiau pastangų stabdant. Tačiau hidraulinės sistemos yra sudėtingesnės ir gali būti jautresnės nuotėkiams ar oro burbuliukams sistemoje, kurie gali sumažinti stabdymo efektyvumą. Hidrauliniai stabdžiai dažnai naudojami vidutinio dydžio priekabose.

Elektriniai stabdžiai

Elektriniai stabdžiai yra modernus sprendimas, kurio veikimas grindžiamas elektros signalais, valdančiais stabdžių mechanizmus. Jie dažnai pasižymi didesniu tikslumu ir greitesne reakcija.

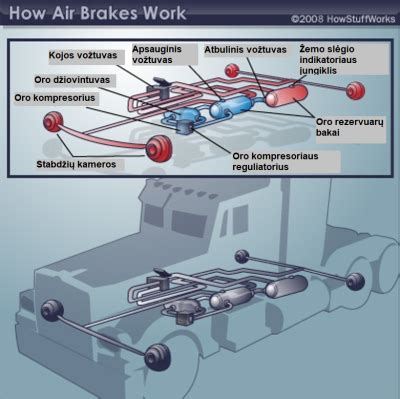

Pneumatiniai stabdžiai (Oro stabdžiai)

Pneumatiniai stabdžiai, dar žinomi kaip oro stabdžiai, naudoja suspaustą orą stabdymo jėgai perduoti. Ši sistema susideda iš kompresoriaus, oro rezervuaro, valdymo vožtuvų ir stabdžių kamerų. Kai vairuotojas paspaudžia stabdžių pedalą, suspaustas oras patenka į stabdžių kameras, kurios aktyvuoja stabdžius. Pneumatiniai stabdžiai yra galingiausi ir patikimiausi, todėl jie dažniausiai naudojami didelėse priekabose ir sunkvežimiuose. Jų privalumai apima didelę stabdymo galią, patikimumą ir galimybę valdyti dideles apkrovas.

Pneumatinės stabdžių sistemos veikimo principai ir avariniai kontūrai

Pneumatinė stabdžių sistema yra naudojama daugelyje sunkvežimių, autobusų ir kitų didelių transporto priemonių. Ši sistema naudoja suslėgtą orą stabdymui, o ne skystį, kaip tradicinėse stabdžių sistemose. Pneumatinės stabdžių sistemos komponentai yra įvairūs įrenginiai ir priedai, kurie dirba kartu, kad būtų užtikrintas efektyvus ir patikimas stabdymas.

Oro slėgio tiekimo sistema

Oro slėgio tiekimo sistema yra priekabos stabdžių sistemos pagrindas. Ji padidins oro slėgį iki tam tikro laipsnio per oro kompresorių, o tada suslėgtas oras bus laikomas stabdžių sistemos oro bake. Oro slėgio tiekimo sistemoje taip pat yra oro slėgio matuoklis ir apsauginis vožtuvas bei kiti įtaisai, naudojami stabiliam oro slėgio veikimui stebėti ir apsaugoti. Maksimalus darbinis slėgis yra 1 MPa, o slėgio reguliavimo vožtuvo išjungimo slėgis yra 1 MPa. Kai viena iš dviejų grandinių nukrenta žemiau 0,55 MPa (5,5 baro), užsidega oro baliono slėgio indikatoriaus lemputė. Šiuo metu nedelsiant pastatykite automobilį ir išsiaiškinkite slėgio nuotėkio priežastį.

Stabdžių vožtuvų valdymo sistema

Stabdžių vožtuvų valdymo sistema yra pagrindinė priekabos stabdžių sistemos dalis, kuri kontroliuoja stabdžių vožtuvo atidarymą ir uždarymą, kad stabdžių sistema veiktų. Stabdžių vožtuvų valdymo sistemą daugiausia sudaro stabdžių vožtuvas, valdymo vožtuvas ir vožtuvo komponentai. Vairuotojui paspaudus stabdžių pedalą, atsidarys stabdžių vožtuvas, išleisdamas suspaustą orą į stabdžių įjungimo sistemą, taip realizuodamas priekabos stabdymą.

Stabdžių įjungimo sistema

Stabdžių įjungimo sistema yra paskutinė priekabos stabdžių sistemos dalis, kuri suslėgtą orą paverčia stabdymo jėga per cilindrą ir stabdžių būgną bei kitus įtaisus, kad būtų galima stabdyti priekabą.

Pneumatinės stabdžių sistemos kontūrai ir avarinis stabdymas

Pneumatinės stabdžių sistemos kontūrai yra pagrindinės sistemos dalys, kurios dirba kartu, kad užtikrintų efektyvų stabdymą. Priekabos naudoja dvigubos linijos pneumatinę stabdžių sistemą.

• I kontūras: Šis kontūras atsakingas už oro tiekimą priekinio tilto darbiniams stabdžiams ir priekabos stabdžiams.
• II kontūras: Tiekia orą abiejų galinių tiltų darbiniams stabdžiams ir priekabos stabdžiams.
• III kontūras (Avarinis ir stovėjimo stabdys): Šis kontūras yra skirtas atsarginiam (stovėjimo) stabdymui ir priekabos stabdžiams. Jis veikia kaip avarinis, užtikrinantis, kad transporto priemonė būtų sustabdoma, jei nutrūksta oro tiekimas pagrindiniuose darbiniuose kontūruose. Stabdžiai aktyvuojami per spyruoklinius mechanizmus, kurie automatiškai įsijungia, kai sumažėja oro slėgis. Avarinis arba stovėjimo kontūras užtikrina stabdžių veikimą transporto priemonei stovint arba kritiniais atvejais, kai nutrūksta oro tiekimas. Jis suaktyvina spyruoklinius stabdžius, kurie įsitempia ir užfiksuoja stabdžius, kai slėgis sumažėja arba kai vairuotojas įjungia stovėjimo stabdį. Avarinės stabdžių sistemos funkcijos yra esminė pneumatinės stabdžių sistemos dalis, kuri užtikrina, kad transporto priemonė išliktų kontroliuojama ir saugi net ir esant netikėtoms situacijoms.
• IV kontūras: Naudojamas papildomų (pagalbinių) prietaisų maitinimui, kuriems reikalingas suspaustas oras, bet kurie nėra tiesiogiai susiję su stabdymu.

Priekabos orinių stabdžių sistemos ypatumai ir avarinio stabdymo mechanizmai

Priekabos orinių stabdžių sistema yra integruota su vilkiko sistema. Tai reiškia, kad vilkikas kontroliuoja priekabos stabdymą per specialias jungtis ir valdymo vožtuvus.

• Avarinio stabdymo jungtis (geltona): Užtikrina, kad priekaba automatiškai stabdys, jei atsijungs nuo vilkiko.
• Darbinio stabdymo jungtis (raudona): Perduoda suspaustą orą iš vilkiko į priekabos stabdžių sistemą.
• Priekabos valdymo vožtuvas: Reguliuoja oro srautą į priekabos stabdžių cilindrus, atsižvelgiant į vilkiko stabdymo intensyvumą. Jis taip pat užtikrina automatinį priekabos stabdymą, jei nutrūksta oro tiekimas.

Kai automatinis stabdys atsiranda dėl vamzdynų, jungiančių prie spyruoklinio stabdžio cilindro, nutekėjimo, vartotojas gali tiesiog atsukti cilindro varžtus į 1 padėtį, kad atleistų stabdį. Prieš atleisdamas spyruoklinių stabdžių cilindrą, vairuotojas turi įjungti 1 greitį ir patikrinti, ar stabdžių kojos veikia normaliai. Kai spyruoklinis stabdžių cilindras nuokalnėje atleidžiamas, vairuotojas turi sustabdyti ratą, kad išvengtų nuolydžio slydimo. Stovėjimo stabdžio funkcijos pasiekiamos naudojant rankinio stabdžio vožtuvo rankenėlę. Kai stabdžių sistema turi kokių nors gedimų, avarinis stabdys gali būti automatiškai įjungiamas energijos kaupimo spyruoklės stūmimo efektais.

Spyruoklinį stabdį galima atleisti tik tada, kai stabdžių sistemos slėgis pasiekia 0,55 MPa (5,5 baro) ir užgęsta rankinio stabdymo signalinė lemputė. Prieš užvedant variklį, rankinio stabdžio vožtuvo rankena turi būti stabdžių padėtyje, kitaip padidėjus stabdžių sistemos slėgiui, stovėjimo stabdžio poveikis išnyks.

Stabdžių sistemų priežiūra ir avarinio stabdymo patikra

Reguliari stabdžių sistemos priežiūra yra gyvybiškai svarbi saugumui. Ignoruojant priežiūrą, gali atsirasti gedimų, kurie turės įtakos stabdymo efektyvumui ir padidins avarijos riziką.

Pneumatinės stabdžių sistemos priežiūra

Pneumatinės sistemos yra sudėtingos, reikalauja reguliarios priežiūros ir turi didesnę riziką dėl oro nuotėkių ar kompresoriaus gedimų. Reguliariai tikrinkite visus stabdžių sistemos komponentus, įskaitant stabdžių pedalą, linijas, cilindrus/kameras, kaladėles/trinkeles ir diskus/būgnus. Patikrinkite, ar nėra nuotėkių, pažeidimų ar susidėvėjimo požymių.

• Oro slėgis: Oro slėgis yra kritinis faktorius, kuris turi įtakos stabdžių sistemos veikimui. Patikrinkite slėgio reguliatorių veikimą.
• Rezervuarai: Reguliariai tikrinkite rezervuarus dėl korozijos, įtrūkimų ar kitų fizinių pažeidimų. Po kiekvienos kelionės būtinai atsukite oro rezervuaro apačioje esantį išleidimo vožtuvą, kad ištuštėtų kondensatas. Kanalizacijos metu vidinės dujos tuo pačiu metu bus išleidžiamos.
• Drėgmės šalinimo sistema: Patikrinkite, ar drėgmės šalinimo sistema (jei yra) veikia tinkamai. Keiskite arba valykite filtrus, jei jie yra užteršti.
• Vamzdynų priežiūra: Suvirinant, pjaunant arba gręžiant aplink plastikinius stabdžių vamzdžius, slėgis vamzdynuose turi būti atleidžiamas iš anksto, o vamzdžiai turi būti uždengti, kad nesugadintų kibirkščių, liepsnos ar deginančių įkaitusių gabalų.
• Patikrinimas po sujungimo: Prisijunkite puspriekabės stabdžių pneumatinę sistemą ir traukos stabdžių pneumatinę sistemą. Padidinkite oro slėgį iki 650-750 kPa ir patikrinkite slėgį iš manometro, įrengto traktoriaus kabinoje arba oro tiekimo linijoje. Paspauskite traktoriaus stabdžių pedalą ir patikrinkite, ar jėgos kritimas per 30 minučių viršija 29,4 kPa (kai variklis neveikia). Jeigu slėgis nukrenta virš 29,4 kPa standarto, patikrinkite, ar nesandarus vanduo, muiluotu vandeniu, o jei jis nutekėja, priveržkite dalį arba pakeiskite ją.

Avarinio stabdžio vožtuvo tikrinimas

Svarbu tikrinti avarinio stabdžio vožtuvą:

• Patikrinama, ar dujų tiekimo linijos dujų jungtis nėra automatinė. Jei automatinis stabdymas neįmanomas, avarinio stabdžio vožtuvas yra sugedęs.
• Kiekvienoje avarinio stabdžių vožtuvo dalyje neturi būti oro nutekėjimo.
• Patikrinkite, ar išmetamosios dujos pašalinamos iš išmetimo angos, kai stabdis yra paleistas, ir jei taip, ar tai normalu.
• Jei veiksmas neveikia, pakeiskite visą avarinio stabdžio vožtuvą.

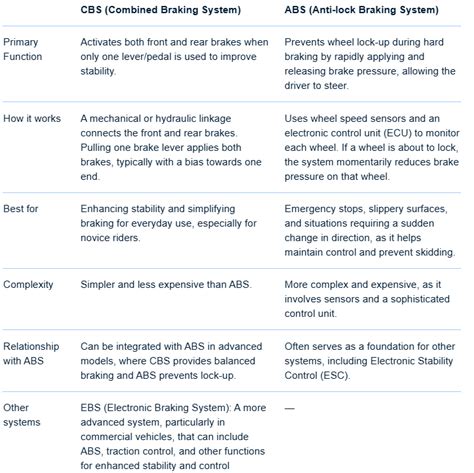

Pažangios sistemos avarinio stabdymo efektyvumui didinti

Šiuolaikinės priekabos dažnai aprūpinamos ABS (Anti-lock Braking System) arba EBS (Electronic Braking System) sistemomis, kurios pagerina stabdymo saugumą ir stabilumą.

ABS (Anti-lock Braking System)

ABS sistema neleidžia ratams užsiblokuoti stabdymo metu, užtikrinant geresnį valdymą ir sumažinant slydimo riziką. ABS stebi kiekvieno rato sukimosi greitį ir, jei pastebi, kad ratas pradeda blokuotis, automatiškai sumažina stabdymo slėgį tam ratui. Tai leidžia vairuotojui išlaikyti kontrolę ir efektyviai stabdyti net ant slidžios kelio dangos.

EBS (Electronic Braking System)

EBS yra pažangesnė stabdžių sistema, kuri integruoja ABS funkcijas su elektronine stabdymo jėgos paskirstymo (EBD) ir stabilumo kontrolės (ESP) sistemomis. EBS užtikrina optimalų stabdymo jėgos paskirstymą tarp ratų, atsižvelgiant į kelio sąlygas ir priekabos apkrovą. ESP sistema padeda išlaikyti priekabos stabilumą kritinėse situacijose, pavyzdžiui, staigaus posūkio metu. EBS sistemos leidžia žymiai sumažinti stabdymo kelią ir pagerinti priekabos valdymą.

Saugumo reikalavimai ir praktika avarinio stabdymo kontekste

Saugus traktoriaus priekabų naudojimas reikalauja ne tik tinkamos stabdžių sistemos priežiūros, bet ir griežto saugumo reikalavimų laikymosi.

• Teisingas apkrovos paskirstymas: Teisingas apkrovos paskirstymas priekaboje yra labai svarbus saugumui. Netolygus apkrovos paskirstymas gali paveikti stabilumą ir stabdymo efektyvumą.
• Greičio kontrolė: Per didelis greitis gali sumažinti stabdymo efektyvumą ir padidinti nelaimingų atsitikimų riziką.
• Atstumo išlaikymas: Laikykitės saugaus atstumo nuo kitų transporto priemonių. Didesnis atstumas suteikia daugiau laiko reaguoti ir sustabdyti priekabą avarinėje situacijoje.
• Avarinio stabdymo praktika: Treniruokitės avariniam stabdymui saugioje vietoje, kad išmoktumėte efektyviai stabdyti priekabą ekstremaliose situacijose. Avarinio stabdymo metu svarbu išlaikyti tiesią kryptį ir vengti staigių manevrų.
• Stabdžių testavimas prieš kiekvieną kelionę: Prieš kiekvieną kelionę atlikite stabdžių testą, kad įsitikintumėte, jog jie veikia tinkamai. Patikrinkite, ar stabdžių pedalas spaudžiasi tinkamai ir ar priekaba stabdo efektyviai. Traukinyje, norint užtikrinti saugų važiavimą, prieš važiuojant, reikia suderinti traktoriaus ir priekabos oro stabdžius.
