Turbinos slėgio valdymo ypatumai ir daviklio reikšmė

Šiuolaikiniuose automobiliuose turbinos veikimą reguliuoja turbinos valdymo aktuatoriai, kurie kontroliuoja turbinos slėgį ir užtikrina optimalų variklio darbą skirtingomis sąlygomis. Automobilių variklių našumas nuolat tobulėja, o viena iš svarbiausių technologijų, leidžiančių padidinti variklio galią ir efektyvumą, yra turbokompresoriai (arba tiesiog - turbinos).

Kaip veikia turbina?

Turbina yra sudėtingas mechanizmas, skirtas padidinti vidaus degimo variklio našumą. Ji veikia išmetamųjų dujų energijos principu: variklio išmetamosios dujos, išeinančios dideliu greičiu, nukreipiamos į turbinos korpusą, kur suka turbinos sparnuotę. Ši sparnuotė, per veleną sujungta su oro kompresoriumi, priverčia jį suktis. Kompresorius įsiurbia aplinkos orą, suspaudžia jį ir tiekia į variklio įsiurbimo kolektorių didesniu slėgiu ir tankiu nei atmosferiniuose varikliuose. Dėl didesnio oro tankio variklis gali sudeginti daugiau degalų, todėl degimo procesas tampa efektyvesnis, o variklio galia - didesnė.

Viena iš svarbių turbinos funkcijų yra suspausto oro temperatūros reguliavimas. Daugelyje automobilių su turbinomis naudojamas tarpinis aušintuvas (intercooler), kuris atvėsina suslėgtą orą prieš jam patenkant į variklį. Tai dar labiau padidina oro tankį ir deguonies kiekį, gerindama degimo efektyvumą. Nepaisant privalumų, turbinos turi ir apribojimų, pavyzdžiui, galios tiekimo vėlavimas (turbo lag) - laikas, reikalingas išmetamosioms dujoms įsukti turbiną iki reikiamo greičio. Nors pažangūs dizainai sumažino šį vėlavimą, jis vis dar išlieka aktuali problema.

Turbinos valdymo aktuatorius

Turbinos valdymo aktuatorius yra įrenginys, kuris reguliuoja išmetamųjų dujų srautą į turbokompresorių. Šis įrenginys gali būti mechaninis arba elektroninis, tačiau jo pagrindinis tikslas - kontroliuoti turbinos suspaudimo slėgį, kad būtų pasiektas optimalus variklio veikimas.

Mechaninis turbinos valdymo aktuatorius

Mechaniniai turbinos valdymo aktuatoriai susideda iš kelių pagrindinių dalių:

• Membrana: viena svarbiausių mechaninio turbinos valdymo aktuatoriaus dalių. Ji veikia kaip slėgio jutiklis, kuris reaguoja į išmetamųjų dujų slėgį. Membranos funkcija yra esminė slėgio reguliavimui.
• Stūmoklis arba strypas: tiesiogiai sujungtas su membrana ir perduoda jos judesį į kitas turbinos dalis. Mechaninis aktuatoriaus strypas yra pritvirtintas prie atliekų išmetimo vožtuvo (angl. wastegate), kuris reguliuoja išmetamųjų dujų srautą.
• Spyruoklė: atsako už slėgio reguliavimą. Spyruoklė sulaiko membraną tam tikroje padėtyje ir pasipriešina jos judesiams iki tol, kol išmetamųjų dujų slėgis viršija nustatytą ribą. Kai slėgis pakyla, spyruoklė susispaudžia, leisdama membranai judėti ir reguliuoti vožtuvo padėtį.
• Atliekų išmetimo vožtuvas (wastegate): mechanizmas, kuris kontroliuoja, kiek išmetamųjų dujų patenka į turbokompresorių. Jis atsidaro arba užsidaro, priklausomai nuo aktuatoriaus siunčiamo signalo. Atliekų išmetimo vožtuvas gali būti vidinis arba išorinis.

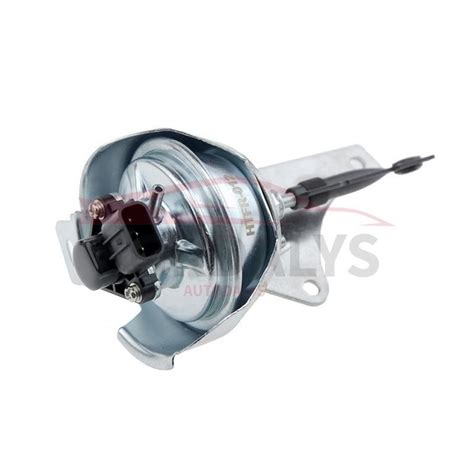

Elektroninis turbinos valdymo aktuatorius

Šiuolaikiniuose automobiliuose vis dažniau naudojami elektroniniai aktuatoriai, kurie turi integruotą valdymo bloką. Elektroninis valdymo blokas (ECU - Engine Control Unit) naudoja jutiklių informaciją, kad tiksliai valdytų turbinos slėgį. Jutikliai stebi įvairius variklio parametrus, tokius kaip išmetamųjų dujų slėgis, variklio temperatūra ir oro srautas. Elektroninis valdymo blokas suteikia didesnį tikslumą ir greitesnę reakciją, palyginti su mechaniniais aktuatoriais.

Elektroninėse sistemose svarbūs yra jutikliai, kurie stebi įvairius variklio ir išmetamųjų dujų parametrus. Šie jutikliai perduoda informaciją elektroniniam valdymo blokui, kuris naudoja šiuos duomenis aktuatoriaus valdymui.

Turbinos slėgio daviklio vaidmuo

Turbinos slėgio daviklis yra nepaprastai svarbus komponentas šiuolaikinių automobilių variklio valdymo sistemose. Jo pagrindinė funkcija - matuoti įsiurbimo kolektoriaus slėgį ir perduoti šią informaciją tiesiai į variklio valdymo bloką (ECU). Šie duomenys leidžia ECU tiksliai sureguliuoti degalų ir oro mišinio santykį, užtikrinant optimalų variklio veikimą, našumą ir efektyvumą.

Turbinos valdymo aktuatorius veikia valdydamas išmetamųjų dujų srautą, kuris eina per turbokompresorių. Kai variklio apkrova padidėja, didėja ir išmetamųjų dujų kiekis. Dujos suka turbinos sraigtą, kuris, savo ruožtu, suspaudžia orą, tiekiamą į variklį.

Turbinos slėgio daviklis, kaip svarbi elektroninės sistemos dalis, nuolat stebi šį slėgį ir perduoda informaciją valdymo blokui. Tai leidžia ECU dinamiškai reguliuoti turbinos veikimą, užtikrinant maksimalų efektyvumą ir apsaugant variklį nuo perkrovos. Tinkamai veikiantis turbinos slėgio daviklis yra gyvybiškai svarbus variklio našumui ir ilgaamžiškumui.

Turbinos slėgio daviklio gedimo požymiai ir priežastys

Sugedęs turbinos slėgio daviklis gali sukelti įvairių problemų, susijusių su variklio veikimu. Nors su sugedusiu davikliu dažnai galima tęsti kelionę, tai nerekomenduojama, nes gali pakenkti varikliui ir padidinti kuro sąnaudas.

Dažniausi gedimo požymiai

• Sumažėjusi galia ir lėtesnis įsibėgėjimas: Automobilis gali pasidaryti vangus, sunkiai pasiekti įprastą greitį.
• Padidėjęs dūmingumas: Mėlyni dūmai rodo alyvos deginimą (alyva patenka į degimo kamerą per turbiną), o juodi dūmai - oro ir degalų mišinio disbalansą.
• Turbinos klibėjimas: Susidėvėjus turbinos įvorėms, ašelė gali klibėti, pažeisti turbinos korpusą ar sparnuotę.
• Pašaliniai variklio garsai: Cypimas, metalo trinties ar barškėjimo garsai gali signalizuoti problemas su turbinos guoliais ar sparnuotėmis.
• Degėsių kvapas: Tai gali reikšti alyvos nuotėkį iš turbinos ant įkaitusių variklio komponentų.
• Variklio alyvos trūkumas: Sugedusi turbina gali praleisti alyvą į degimo kamerą.
• „Check Engine“ lemputė: Šiuolaikiniuose automobiliuose ši lemputė gali užsidegti aptikus neatitikimus variklio veikimo duomenyse, įskaitant ir susijusius su turbinos slėgiu.
• Sumažėjęs slėgis: Staigus turbinos slėgio sumažėjimas akceleratoriaus paspaudimo metu gali rodyti turbinos pažeidimą.
• Padidėjusios kuro sąnaudos: Neefektyvus kuro degimas dėl netinkamai veikiančios turbinos lemia didesnes sąnaudas.

Pavyzdys iš praktikos: "Alfa156 1,9jtd 16v 103 kW. Bevaziuojant sumirksejo Check engine, o paskui ir uzsidege, ekrane ismete pranesima Motor Control System Failure davaziavau normaliai. Ryte uzkurus masina Check dega ir Motor Control System Failure irgi dega. Iskart vaziavo gerai, bet iki tol kol neikaito variklis iki 90, masina iskart priduso apsukos nekyla daugiau 3500rpm. Paaiškėjo, kad nusprogo turbinos slegio daviklis kuris randasi ant isiurbimo kolektoriaus. Idejo deveta nuo kitos auto istryne klaidas, viskas veikia niekas nedega, masina vaziuoja puikiai."

Dažniausios turbinos gedimo priežastys

• Netinkamas tepimas ir alyvos užterštumas: Tai pagreitina guolių ir velenų dėvėjimąsi.
• Per didelis karštis: Dėl netinkamo aušinimo ar alyvos tiekimo turbinos komponentai gali deformuotis.
• Nepakankama priežiūra: Alyvos ir filtrų keitimo praleidimas lemia nuosėdų susidarymą.
• Išoriniai veiksniai: Montavimo klaidos, netinkamas balansavimas, mechaniniai pažeidimai.
• Agresyvus vairavimo stilius: Aukšti variklio sūkiai ir ilgas veikimas tuščiąja eiga didina turbinos apkrovą.

Turbinos gedimo diagnostika ir taisymas

Jei įtariate turbinos gedimą, pirmas žingsnis - kompiuterinė diagnostika autoservise. Tai padės tiksliai nustatyti problemos priežastį.

Daviklio patikra ir keitimas

Jei diagnostika parodė, kad turbinos slėgio daviklis yra sugedęs, jį būtina pakeisti nauju. Tinkamai prižiūrimas ir veikiantis daviklis yra būtinas variklio efektyvumui užtikrinti. "Aktuatoriaus patikrinimas labai paprastas - atjungtam nuo turbinos įpūsti 0,4 - 0,5 baro ir lėtai tolygiai išleidinėji orą, jis turi judėti tolygiai. Sudėtą turbiną tokiu pačiu būdu reikia patikrinti prieš ardant, matysis strigimas ar peršokimas (laiptas), tuomet atjungus aktuatorių - jei laipto nėra - kalta turbina, jei yra - aktuatorius. Vienu žodžiu po remonto laipto neturi būti."

Ar galima toliau važiuoti pastebėjus turbinos gedimą?

Nors važiuoti su sugedusia turbina techniškai įmanoma, tai nerekomenduojama. Tęsiant kelionę sugedusiu agregatu galite sukelti dar didesnę žalą automobiliui, padidinti kuro sąnaudas, sumažinti variklio galią ir netgi sukelti pavojų saugumui dėl galimo variklio alyvos išbėgimo ir padidėjusios trinties bei temperatūros. Reguliari techninė priežiūra, laiku atliekamos diagnostikos ir greitas problemų sprendimas gali žymiai pailginti jūsų automobilio turbinos ir kitų komponentų tarnavimo laiką.

Turbinos restauracija

Kai kuriais atvejais turbiną galima restauruoti. Tai apima ašies šlifavimą, sandarinimo žiedų pakeitimą, ašies balansavimą, korpuso virinimą ir turbinos slėgio sureguliavimą. Tokia procedūra taikoma, kai turbina yra pažeista, bet ne visiškai sugadinta. Restauruota turbina gali vėl užtikrinti optimalų variklio veikimą.

Dažnai girdimas padidėjęs turbinos švilpimo garsas gali signalizuoti sistemos nesandarumą (įtrūkęs korpusas, nesandarus ortakis), užsikirtusį slėgio reguliatorių arba sparnuočių disbalansą. Tokiu atveju būtina nedelsiant kreiptis į specialistus. "Restauracija tai persislifuoja asele pasikeicia sandarinimo ziedai (kad i ismetimo sistema nepatektu tepalas) isbalancuojama asele, suvirinamas korpusas jei trukes pritrinami pavirsiai su kolektorium ir sureguliuojamas slegimas."

Turbinos slėgio matavimai ir parametrai

Automobilių entuziastai dažnai domisi specifiniais turbinos slėgio parametrais. Pavyzdžiui, ieškant informacijos apie turbinos slėgį Saab 9-3 185AG (2002m., variklio kodas B205L), svarbu atskirti maksimalų ir bazinį slėgį:

• Maksimalus slėgis: Tai aukščiausias slėgio lygis, kurį turbina gali pasiekti esant optimalioms sąlygoms (geras kuras, tinkama turbina, nėra detonacijos). Šiuo metu wastgate vožtuvas (wastegate valve) neveikia.
• Bazinis slėgis: Tai žemesnis slėgio lygis, kuris gali būti nustatytas tam tikroms sąlygoms ar siekiant išvengti pernelyg didelės apkrovos.

Modifikacijos, tokios kaip „čipas“ (chip tuning), gali pakeisti šiuos parametrus, siekiant padidinti variklio galią, tačiau tai reikalauja kruopštaus planavimo ir specialistų konsultacijos. "Pasiimi slangutes gabala (pvz 4mm skersmens) susirandi mnometra iki 1,5 atm rodanti, poto dar pasiimi pasidarai slegio nuleidima pris manometra (cia tas nebutina bet maloniai nuteikia ;) ) . poto dar reikia poros trisakiuku ir perejimo kad butu galima manometra suungti su slangute. susirandi slangute einancia i turbinos slegio reguliatoriu, ja perpjauni pas tatai trisakiuka ir prie jo prijungi susirasta slangute. ant jos galo pastatai manometra."

Turbinos slėgio daviklio priežiūra

Nors turbinos slėgio daviklis yra santykinai patikimas komponentas, tinkama bendra automobilio priežiūra padeda užtikrinti jo ilgalaikį veikimą. Tai apima:

• Reguliarų variklio alyvos ir filtrų keitimą.
• Naudojant aukštos kokybės alyvą, atitinkančią gamintojo specifikacijas.
• Užtikrinant tinkamą variklio aušinimo sistemos veikimą.
• Vengiant agresyvaus vairavimo stiliaus, ypač šaltam varikliui.
