Tepimo sistemos alyvos siurbliai: išsamus vadovas

Tepimo alyvos siurbliai yra esminė variklio tepimo sistemos komponentė, užtikrinanti, kad alyva būtų efektyviai pumpuojama ir tolygiai paskirstoma per variklio dalis. Jie yra atsakingi už alyvos cirkuliaciją variklyje, pumpuodami alyvą iš alyvos piltuvo arba alyvos bakelio į visus variklio judančius komponentus, tokius kaip stūmokliai, velenai, guoliai ir kiti kritiniai elementai.

Tinkamai veikianti tepalo siurblio sistema padeda sumažinti trintį, apsaugo variklį nuo pernelyg didelio nusidėvėjimo ir užtikrina optimalų variklio našumą net ir esant dideliam apkrovimui. Alyvos siurblio funkcija tepimo sistemoje yra padidinti alyvos slėgį ir priversti ją prie judančių variklio dalių paviršiaus, taip užtikrinant nuolatinį tepimą.

Kaip veikia alyvos tepimo siurbliai

Alyvos siurblys paprastai yra variklio apačioje, kur jis siurbia alyvą iš karterio ir išsklaido ją į įvairias variklio dalis. Siurblys dažniausiai varomas krumpline pavara arba grandine, sujungta su alkūniniu velenu. Kai siurblys sukasi, jis sukuria siurbimą, traukiant alyvą į specialią angą. Tada alyva išleidžiama per slėgio mažinimo vožtuvą, kuris užtikrina normalų slėgį. Iš ten alyva paskirstoma į variklio guolius, stūmoklius ir kitas judančias dalis, kurias būtina sutepti, kad būtų sumažinta trintis ir temperatūra.

Kai dirba variklis, jis suka diržą, ir taip pradeda veikti tepalo siurblys. Sistema stebi tepalo lygį, slėgį ir srautą, kad visada būtų užtikrintas tinkamas tepimas.

Pagrindinės alyvos siurblio dalys

Pagrindinės tepalo siurblio dalys yra esminės variklio tepimo sistemos komponentės. Svarbiausios dalys yra:

• Siurblio korpusas: Tai pagrindinė tepalo siurblio struktūra, pagaminta iš tvirtų medžiagų, tokių kaip metalo lydiniai.
• Krumpliaračiai ir kolektoriai: Šios dalys padeda paskirstyti alyvą į skirtingas variklio zonas. Vidaus degimo variklyje plačiai naudojami pavarų ir rotoriniai alyvos siurbliai. Pavarų alyvos siurblys turi paprastą struktūrą, patogų apdirbimą, patikimą veikimą, ilgą tarnavimo laiką, aukštą alyvos slėgį ir yra plačiai naudojamas. Rotorinio siurblio rotoriuose forma yra sudėtinga ir dažniausiai spaudžiama miltelių metalurgijos būdu.
• Siurblio mentė: Tai besisukantis mechanizmas, kuris kuria srovę persiurbiamą alyvą.

Alyvos tepimo siurblių tipai

Tepimo alyvos siurblius galima suskirstyti į du pagrindinius tipus:

• Rankiniai siurbliai: Tepalui tiekti reikia rankinio valdymo.
• Elektriniai siurbliai: Jie automatiškai tiekia tepalą pagal nustatytas sąlygas, taip užtikrindami nuoseklų tepimą, nereikalaujant išjungti mašinos. Modernios sistemos dažnai naudoja elektroninius siurblius, kurie reguliuoja alyvos srautą pagal variklio valdymo kompiuterio nurodymus.

Be to, yra ir kitų tipų siurblių sistemų, priklausomai nuo jų konstrukcijos ir naudojimo:

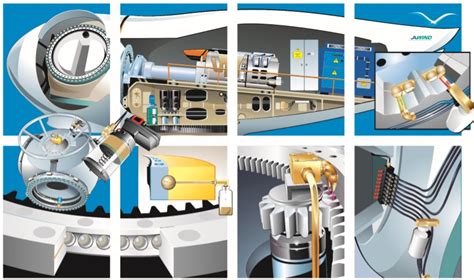

Centrinės tepimo sistemos

Centrinė tepimo sistema automatiškai tiekia alyvą arba tepalą kelioms mašinos dalims vienu metu. Ši išmanioji sistema užtikrina sklandų įrangos veikimą ir taupo pinigus remontui, užtikrindama, kad kiekviena dalis laiku gautų reikiamą kiekį tepalo.

Pagrindiniai sistemos komponentai (centralizuotos sistemos)

Centrinių tepimo sistemų tipai

• Vienos linijos sistemos: Naudoja vieną pagrindinę liniją keliems tepimo taškams tiekti. Pasižymi paprasta konstrukcija ir mažesne pradine kaina. Tinka pagrindinėms reikmėms.
• Dviejų linijų sistemos: Dvi tiekimo linijos užtikrina atsarginį perteklių kritinei įrangai, kuri negali sustoti techninei priežiūrai. Tinka kritinei įrangai.
• Pažangiosios (progresyvios) sistemos: Nuosekliai sujungti vožtuvai, kurie sustabdo veikimą, jei sugenda kuris nors komponentas, todėl problemas lengva rasti. Tikslus valdymas.
• Tiesioginės sistemos: Tinkamumas/panaudojimas: Mažos ir vidutinės operacijos (iki 50 tepimo taškų). Paprastas dizainas su mažiau dalių. Mažesnė kaina (2,000-8,000 USD). Lengva prižiūrėti. Puikiai tinka dirbtuvėms ir mažoms gamykloms.
• Netiesioginės sistemos: Tinkamumas/panaudojimas: Didelės apimties operacijos (daugiau nei 50 tepimo taškų). Tikslesnė tepimo medžiagų kontrolė. Didesnė kaina (8,000-25,000 USD ir daugiau), bet geresnė ilgalaikė vertė. Gali valdyti sudėtingus mašinų išdėstymus. Idealiai tinka gamybos įmonėms.

Sistemų palyginimas

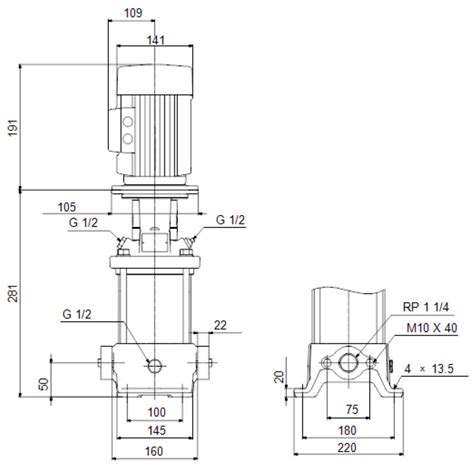

Daugiapakopiai siurbliai

Daugiapakopis siurblys yra viena iš dažniausiai naudojamų siurblių, siurblių ir vožtuvų įrangos. Tai išcentrinis siurblys, kurį sudaro du ar daugiau išcentrinių siurblių, turinčių tą pačią funkciją. Skysčio kanalo struktūroje pirmosios pakopos vidutinio slėgio sumažinimo anga yra sujungta su antrojo pakopos įvadu. Antrosios pakopos vidutinio slėgio mažinimo prievadas yra sujungtas su trečiosios pakopos įvadu, o ši mechanizmų serija sudaro kelių pakopų išcentrinį siurblį.

Daugiapakopių siurblių ypatybės ir taikymo sritis

• Vienpakopis siurblys reiškia siurblį, turintį tik vieną sparnuotę, o aukščiausias aukštis yra tik 125 metrai.
• Kelių pakopų siurblys reiškia siurblį su dviem ar daugiau sparnuočių.
• Klasifikacija: Yra daugybė daugiapakopių siurblių serijų, kurios pagal išvaizdą skirstomos į vertikalius daugiapakopius ir horizontalius daugiapakopius siurblius. Pagal skirtingas medžiagas jis skirstomas į: nerūdijančio plieno daugiapakopį siurblį, lg daugiapakopį siurblį, da daugiapakopį siurblį.
• Taikymo sritis: Daugiapakopiai siurbliai gali būti naudojami daugelyje pramonės sektorių, pvz., naftos, chemijos, mašinų, kasybos, lengvosios pramonės, medicinos ir maisto. Daugelyje pramoninės gamybos technologinių procesų, tokių kaip vakuuminis filtravimas, vakuuminis vandens nukreipimas, vakuuminis tiekimas, vakuuminis garinimas, vakuuminis koncentravimas, vakuuminis resuspendavimas ir vakuuminis degazavimas, daugiapakopiai siurbliai yra plačiai naudojami.

Daugiapakopis siurblys daugiausia sudarytas iš keturių dalių: statoriaus, rotoriaus, guolio ir veleno sandariklio.

Alyvos tiekimo būdai

Yra du pagrindiniai variklių tepimo būdai:

• Tepimas alyvos ir degalų mišiniu: Tepimo alyva pilama į baką kartu su degalais.
• Tepimas šviežia alyva: Alyva tiksliai dozuotomis porcijomis periodiškai tiekiama iš bako į tepimo vietas. Alyva teka vamzdeliais ir su degalais nesiliečia. Tepimo vietos nuolat aprūpinamos šviežia alyva. Nereikalinga alyva susirenka karteryje. Siurblys šią alyvą tiekia į rinktuvą, ir ji naudojama cilindrams tepti. Guoliai tepami tik šviežia alyva. Šis tepimo būdas yra brangus, todėl taikomas tik labai apkrautiems motociklų varikliams.

Pagrindiniai privalumai

Centralizuotos tepimo sistemos ir automatizuoti alyvos siurbliai suteikia daug privalumų:

• Automatinis valdymas: Siurbliai veikia nuolat, kol mašinos veikia, todėl nereikia rankinio tepimo.
• Nuoseklus tepimas: Tikslus dozavimas užtikrina, kad kiekvienas komponentas laiku gautų reikiamą kiekį alyvos.
• Sutrumpintas prastovos laikas: Nuolatinis tepimas apsaugo nuo įrangos gedimų ir prailgina jos tarnavimo laiką.
• Sąnaudų taupymas: Mažesnės priežiūros išlaidos ir ilgesnis įrangos tarnavimo laikas užtikrina didelę investicijų grąžą. Centrinės sistemos paprastai sunaudoja 30-40 % mažiau alyvos nei rankinis tepimas, nes tiksliai dozuoja ir perdirba. 50 % mažiau tepalų atliekų - daugiau jokio per didelio riebalų pertepimo ar išsiliejimo.
• Ilgalaikis įrangos tarnavimas: 30 % ilgesnis įrangos tarnavimo laikas - nuolatinis tepimas apsaugo nuo nusidėvėjimo.
• Trumpesnis priežiūros laikas: 70 % trumpesnis priežiūros laikas - automatinis veikimas atlaisvina jūsų komandą.
• Mažiau gedimų: Mažiau netikėtų gedimų ir avarinių remontų.

Bendrosios programos

Alyvos tepimo siurbliai ir centrinės tepimo sistemos yra plačiai naudojami įvairiose pramonės šakose:

• Gamyba: CNC apdirbimo centrai, pramoninės pavarų dėžės, gamybos įranga, gamybos linijos, surinkimo linijos, konvejerių sistemos.
• Konstrukcija: Ekskavatoriai, kranai, sunkioji technika atšiauriomis sąlygomis.
• Automobiliai: Serviso zonų keltuvai, diagnostikos įranga, dirbtuvių įranga. Automobilių varikliai yra sudėtingi mechanizmai, kuriuose daugybė komponentų veikia kartu, kad užtikrintų optimalų variklio darbą. Vienas iš svarbiausių komponentų yra alyvos siurblys, kuris atlieka gyvybiškai svarbų vaidmenį užtikrinant, kad variklis būtų suteptas ir veiktų sklandžiai.
• Maisto perdirbimas: Maišytuvai, pakavimo mašinos (maistinės klasės tepalai).
• Naudojama daugiausia didelės galios automobiliuose ir lenktyniniuose automobiliuose.

Apsvarstymai renkantis siurblį

Renkantis tepimo alyvos siurblį, atsižvelkite į šiuos veiksnius:

1. Tepimo taškų skaičius: Suskaičiuokite visas savo įrangos tepimo angas ir alyvos taškus. Tai lems, ar jums reikia vienos linijos, dviejų linijų, laipsniškos, tiesioginės, ar netiesioginės sistemos.
2. Reikalavimai slėgiui: Įsitikinkite, kad siurblys gali atlaikyti reikiamą slėgį jūsų pritaikymui.
3. Srauto greitis: Pasirinkite siurblį su pakankamai dideliu išleidimo greičiu, kad atitiktų jūsų poreikius.
4. Maitinimo šaltinis: Pagal prieinamumą ir patogumą rinkitės tarp elektrinių ar pneumatinių siurblių.
5. Aplinkos sąlygos: Kokiu atstumu viena nuo kitos yra jūsų mašinos? Ar reikia pasiekti kelis aukštus? Ar jūsų aplinka dulkėta, nešvari ar vyrauja itin aukšta temperatūra? Pramoniniai alyvos tepimo siurbliai yra sukurti atšiaurioms sąlygoms, su atspariais oro sąlygoms korpusais ir plačiu temperatūrų diapazonu.
6. Ateities augimas: Pasirinkite sistemą, kuri gali augti kartu su jūsų verslu. Vėliau pridėti naujų tepimo taškų turėtų būti lengva.

Alyvos tepimo siurblių montavimas

Montuojant automobilio alyvos siurblį, tai reikia padaryti sumontavus variklį. Montuojant pirmiausia pasukite alkūninį veleną taip, kad pirmojo cilindro stūmoklis būtų suspaudimo viršutinėje negyvojo taško padėtyje, tada užpildykite alyvos siurblį alyva (nepamirškite) ir pasukite siurblio veleno griovelį į skirstytuvo pavaros veleno kaištis link alyvos siurblio.

Centrinės tepimo sistemos veikia geriausiai, kai tinkamai suprojektuotos ir sumontuotos. Profesionalus montavimas apima nemokamą patalpų apžiūrą ir konsultaciją, individualų sistemos projektavimą pagal konkrečius poreikius, profesionalų montavimą pagal pramonės standartus, darbuotojų mokymus sistemos eksploatavimo klausimais bei nuolatinę pagalbą ir aptarnavimą.

Priežiūra ir dažnai užduodami klausimai

Bendroji priežiūra

Pagrindinės priežiūros praktikos apima:

• Alyvos lygis: Kas savaitę tikrinkite alyvos lygį, išimdami viršutinį alyvos išleidimo linijos kamštį. Įrenginys neturėtų nutekėti linijos. Užtikrinkite, kad variklio alyvos lygis būtų laikomas pagal gamintojo rekomendacijas.
• Filtrai: Kas mėnesį tikrinkite filtrus. Jei reikia, valykite arba pakeiskite filtrus. Filtrus ir susidėvėjusias dalis keiskite pagal rekomendacijas.
• Slėgio nustatymai: Kas ketvirtį tikrinkite slėgio nustatymus.
• Alyvos keitimas: Keiskite alyvą po pirmųjų 100 darbo valandų ir po to kas 3 mėnesius. Šiame reduktoriuje yra magnetinis išleidimo kamštis metalinėms dalelėms pašalinti iš alyvos. Tepalo keitimo dažnis priklauso nuo eksploatavimo sąlygų, tokių kaip temperatūra ir apkrova. Būtina reguliariai stebėti tepalo būklę. Patartina laikytis gamintojo gairių arba geriausios pramonės praktikos, susijusios su techninės priežiūros tvarkaraščiais.
• Nuotėkis ir sandarikliai: Stebėti, ar nėra nuotėkio, ir užtikrinti, kad sandarikliai nepažeisti. Siurblio sandarikliai skirti apsaugoti nuo skysčio nutekėjimo iš siurblio, todėl juos reikia periodiškai keisti, kai susidėvi. Nesandarus sandariklis gali užteršti skystį ir prarasti efektyvumą.
• Guoliai: Kas 3 mėnesius sutepkite guolius geros rūšies ličio pagrindo guolių tepalu. Tepimo metu siurblys turi veikti, kad būtų išvengta per didelio slėgio ant tarpiklių.
• Siurblio ir variklio suderinimas: Norint išvengti vibracijos ir sumažinti komponentų susidėvėjimą, svarbu tinkamai suderinti siurblį ir variklį. Netinkamas sureguliavimas gali sukelti priešlaikinį guolių, sandariklių ir kitų komponentų gedimą.
• Diržai: Jei siurblys varomas diržu, jį reikia reguliariai tikrinti ir prireikus pakeisti. Susidėvėję arba pažeisti diržai gali paslysti arba lūžti, o tai gali sukelti prastovų ir remonto išlaidų. Naudokite tam diržų purškimo aerozolį Molyduval Belt Spray.
• Elektros variklis: Jei siurblys varomas elektros varikliu, variklį reikia reguliariai tikrinti ir prižiūrėti. Tai apima elektros jungčių patikrinimą, variklio valymą ir šepečių bei kitų komponentų patikrinimą.

Dažnos siurblių tepimo problemos

Įprastos problemos apima:

• Per didelis tepimas: Gali pakilti temperatūra ir sugesti sandariklis.
• Nepakankamas sutepimas: Sukelia pernelyg didelį susidėvėjimą ir galimą įrangos gedimą.
• Užteršimas: Nešvarumai ar drėgmė gali pabloginti tepalo kokybę ir turėti įtakos veikimui.

Sugedusio alyvos siurblio požymiai

Sugedęs alyvos siurblys gali sukelti įvairius ženklus, įspėjančius, kad variklio tepimo sistemoje kažkas negerai. Pagrindiniai gedimo požymiai yra:

• Mažėjantis alyvos slėgis variklyje: Alyvos slėgio sumažėjimas yra vienas svarbiausių alyvos siurblio gedimo požymių. Daugumoje automobilių apie tai signalizuoja prietaisų skydelyje esantis jutiklis.
• Padidėjęs alyvos slėgis variklyje.
• Variklio alyvos nuotėkis iš įvairių sistemos sandariklių ir jungčių.
• Padidėjusios alyvos sąnaudos.
• Triukšmingas variklis: Sugedus alyvos siurbliui, variklis gali skleisti garsų beldimą arba tiksėjimą. Šlifavimo garsas alyvos siurblio vietoje.

Pastebėjus bet kurį iš šių simptomų, labai svarbu kuo greičiau apsilankyti autoservise.

Alyvos siurblio keitimas

Automobilio tepalo siurblio keitimas, priklausomai nuo modelio, gali būti sudėtinga užduotis. Tam gali prireikti specialių įrankių ir techninių žinių, todėl tokį darbą geriausia patikėti profesionaliam mechanikui. Tačiau, jei turite patirties dirbant su automobiliais, pasitikite savo jėgomis ir turite tinkamus įrankius bei instrukcijas, siurblį galite pakeisti ir patys. Keičiant alyvos siurblį labai svarbu atidžiai laikytis gamintojo nurodymų, kad išvengtumėte brangių variklio pažeidimų ar gedimų.

Jeigu jūsų automobiliui reikalingas naujas tepalo siurblys, jį galite įsigyti internetu. Automobilių tepalo siurblių kaina svyruoja nuo kelių dešimčių iki kelių šimtų eurų. Ji priklauso nuo detalės gamintojo ir automobilio markės bei modelio.

Tinkamo tepalo pasirinkimas

Tinkamo tepalo pasirinkimas priklauso nuo kelių veiksnių:

• Klampumas: Turi atitikti siurblio veikimo greitį ir temperatūrą. Kylant temperatūrai klampumas mažėja. Didesnis slėgis gali pakeisti efektyvų klampumą. Jei naudojate mineralinio pagrindo tepalą, turite atsižvelgti į temperatūrą arba aplinkos sąlygas, kuriomis siurblys veikia. Jei siurblys veikia labai šaltoje aplinkoje, gali prireikti lengvesnės ISO klasės alyvos. Didelio greičio siurbliams reikės lengvesnio klampumo tepalo, kad tepalas galėtų tekėti į didelio greičio komponentus. Išcentriniai siurbliai paprastai yra sutepti ISO VG klampos klasės 32, 46 arba 68 R&O alyvomis.
• Priedai: Atsižvelgdami į aplinkos sąlygas, atsižvelkite į anti-dėvėjimosi, antikorozinius ar kitus priedus. Tam tikri priedai gali pagerinti arba pakeisti klampumo charakteristikas. Jei siurblys yra veikiamas didelės apkrovos ir temperatūros, galbūt norėsite apsvarstyti galimybę naudoti ekstremalaus slėgio (EP) arba nusidėvėjimą stabdančius priedus. Šie priedai padidins guolių paviršiaus apsaugą, kai guoliams tenka didelė apkrova. Jei sistema veikia esant didelei drėgmei arba drėgnoje patalpoje, gali prireikti antikorozinio arba antikorozinio priedo.
• Suderinamumas: Įsitikinkite, kad tepalas yra suderinamas su esamomis alyvomis, kad išvengtumėte skilimo ar cheminių reakcijų. Vienai sistemai naudokite vieno tipo alyvą. Alyvų maišymas gali sukelti suderinamumo problemų ir sumažinti sistemos našumą, o tai gali sukelti degradaciją. Paprastai rekomenduojama laikytis vieno tipo, nebent suderinamumas patikrintas.

Kaip sužinoti, ar mano tepimo sistema veikia efektyviai?

Veiksmingos tepimo sistemos rodikliai yra šie:

• Tolygus mašinos veikimas be pernelyg didelio nusidėvėjimo.
• Eksploatacijos metu palaikoma tinkama temperatūra.
• Tepalo sudėtyje nėra matomų nuotėkių ar užteršimo požymių.
