„Škoda Octavia“ - populiarus automobilis, žinomas dėl savo patikimumo ir praktiškumo. Kaip ir bet kuris kitas automobilis, „Octavia“ turi saugiklių sistemą, kuri apsaugo elektros grandines nuo perkrovų. Šiame straipsnyje pateikiamas išsamus vadovas apie „Škoda Octavia“ saugiklių reikšmes, jų vietas ir schemas, kad galėtumėte savarankiškai atlikti smulkius elektros sistemos remonto darbus.

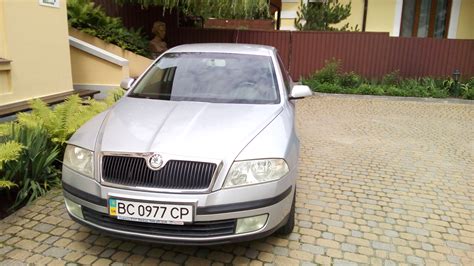

„Skoda Octavia“ (A5/Mk2, 1Z tipo) Saugiklių Dėžutės
Antrosios kartos „Škoda Octavia“ (dar žinoma kaip „Typ 1Z“ arba „A5“), gaminta nuo 2004 iki 2013 metų (universalas ir hečbekas, su benzininiais ir dyzeliniais varikliais), turi 3 skirtingas saugiklių dėžutes.
- Variklio skyriaus saugiklių skydelis.
- Variklio skyriaus saugiklių skydelis (2 versija).
- Salono saugiklių skydelis.
Saugiklių ir relių paskirtis gali skirtis priklausomai nuo gamybos metų, elektros įrangos lygio ir regiono, į kurį buvo pristatytas jūsų automobilis. Svarbu patikrinti savo konkretaus modelio savininko vadovą.
Saugiklių Dėžutės Salone
Salone esanti saugiklių dėžutė yra prietaisų skydelio gale, už apsauginio dangtelio. Ant dangtelio galinės pusės turėtų būti dabartinė saugiklių paskirtis, pateikta brošiūros pavidalu.

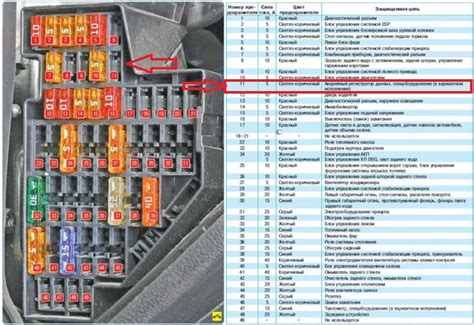

Salono Saugiklių Dėžutės Schema
Ši schema yra bendro pobūdžio ir gali skirtis priklausomai nuo modelio ir gamybos metų. Visada vadovaukitės savo automobilio schema.
| Nr. | Amperažas (A) | Paskirtis |
|---|---|---|
| 1 | 10A | Diagnostikos jungtis, variklio valdymo blokas, kuro siurblys |
| 2 | 5A | ABS, ESP valdymo blokas |
| 3 | 5A | Oro pagalvės |
| 4 | 5A | Šildytuvas, oro kondicionierius, atbulinės eigos žibintas |
| 5 | 5A | Elektrinis žibintų nuotolio reguliavimas |
| 6 | 5A | Prietaisų skydelis, automatinės pavarų dėžės valdymo blokas, elektrinio vairo stiprintuvo valdymo blokas, parkavimo pagalbos sistema |
| 7 | Rezervas | |
| 8 | Rezervas | |
| 9 | Rezervas | |
| 10 | Rezervas | |
| 11 | Rezervas | |
| 12 | 10A | Centrinio užrakto valdymo blokas |
| 13 | 10A | Išorinio apšvietimo valdymo blokas, stabdžių žibintai |
| 14 | 5A | Automatinės pavarų dėžės valdymo blokas, pavarų perjungimo svirties užraktas |
| 15 | 7.5A | Salono apšvietimo valdymo blokas |
| 16 | 10A | Klimato kontrolės sistema |
| 17 | Neprivaloma įranga | |
| 18 | 5A | Parkavimo pagalbos jutikliai |
| 19 | 5A | Vilkties valdymo blokas |
| 20 | 5A | Pagalbos sistema pajudant įkalnėje |
| 21 | Rezervas | |
| 22 | 40A | Klimato kontrolės sistemos ventiliatorius |
| 23 | 30A | Priekinių langų pakėlikliai |
| 24 | 15A | Cigarečių pridegiklis |
| 25 | 25A / 30A | Galinio lango šildymas. Papildomas šildytuvas |
| 26 | 20A | Bagažinės skyriaus lizdas |
| 27 | 15A | Kuro siurblio relė, kuro purkštukai |
| 28 | Neprivaloma įranga | |
| 29 | 10A | Variklio valdymo blokas |
| 30 | 20A | Automatinės pavarų dėžės valdymo blokas |
| 31 | 20A | Stabdžių vakuuminis siurblys |
| 32 | 30A | Galinės durų langai |
| 33 | 25A | Elektrinis stoglangis |
| 34 | 20A | Komforto funkcijų valdymo blokas |
| 35 | 5A | Apsaugos nuo vagystės sistema |
| 36 | 20A | Žibintų apiplovimo sistema |
| 37 | 20A | Šildomos priekinės sėdynės |
| 38 | 30A | Šildoma galinė sėdynė |
| 39 | Rezervas | |
| 40 | 40A | Šildymo ventiliatorius |
| 41 | 15A | Galinio lango valytuvas |
| 42 | 15A | Priekinio stiklo apiplovimas |
| 43 | 15A | Priekabos jungtis |
| 44 | 20A | Priekabos jungtis |
| 45 | 15A | Priekabos jungtis |
| 46 | 5A | Šildomi langų apiplovimo purkštukai |
| 47 | 5A | Papildomo šildytuvo relė |
| 48 | Rezervas | |
| 49 | 5A | Centrinis šviesų jungiklis |
Saugiklis 24 (15A) yra atsakingas už cigarečių pridegiklį. Priekinio stiklo apiplovimo sistema saugoma saugikliu 42 (15A).
Saugiklių Dėžutė Variklio Skyriuje
Variklio skyriaus saugiklių skydelis yra kairėje pusėje po gaubtu, po apsauginiu dangteliu ir susideda iš dviejų dalių: saugiklių ir relių skyriaus bei didelės galios lydžiųjų jungčių skyriaus.
Variklio Skyriaus Saugiklių Dėžutės Schema
| Nr. | Amperažas (A) | Paskirtis |
|---|---|---|
| 1 | Rezervas | |
| 2 | 5A | Vairo kolonėlės jungikliai |
| 3 | 5A | Diagnostikos jungtis |
| 4 | 30A | ABS hidroelektroninis modulis |
| 5 | 15A | Automatinės pavarų dėžės valdymo blokas |
| 6 | 5A | Prietaisų skydelis |
| 7 | Rezervas | |
| 8 | 15A | Garso sistema |
| 9 | 5A | Telefonas |
| 10 | 5A | Variklio valdymo bloko relės maitinimas |
| 11 | 20A | Papildomo šildytuvo ir vėdinimo valdymo blokas |
| 12 | 5A | Duomenų magistralės valdymo blokas |
| 13 | 15A | Variklio valdymo blokas |
| 14 | 20A | Uždegimas |
| 15 | 5A / 15A | Deguonies koncentracijos jutiklis, kuro siurblio relė, kaitinimo žvakių relė |
| 16 | 30A | ABS valdymo blokas |
| 17 | 15A | Garsinis signalas |
| 18 | 30A | Garso stiprintuvas |
| 19 | 30A | Priekinio stiklo valytuvai |
| 20 | Rezervas | |
| 21 | 15A | Deguonies koncentracijos jutiklis |
| 22 | 5A | Stabdžių sankabos pedalo jungiklis |
| 23 | 5A / 10A / 15A | Papildomo oro siurblys, aukšto slėgio kuro siurblys, masės oro srauto jutiklis |
| 24 | 10A | Išmetamųjų dujų recirkuliacijos vožtuvas |
| 25 | 30A | Dešinysis priekinis žibintas |
| 26 | 30A | Kairysis priekinis žibintas |
| 27 | 40A | Papildomo oro siurblys, pašildymas |
| 28 | 40A | Starteris |
| 29 | 50A | Gnybtas 30 maitinimo šaltinis |
| 30 | 50A | Gnybtas X - įranga, prijungta prie šio gnybto, automatiškai įsijungs užvedus variklį. |
Variklio Skyriaus Saugiklių Skydelis (2 versija)
| Nr. | Amperažas (A) | Paskirtis |
|---|---|---|
| 2 | 5A | Priekinio stiklo valytuvo svirtis ir posūkio signalo svirtis |
| 3 | 5A | Matavimo grandinė |
| 4 | 30A | ABS vožtuvai |
| 5 | 15A | Automatinės pavarų dėžės valdymo blokas |
| 6 | 5A | Prietaisų skydelis |
| 8 | 15A | Radijas |
| 9 | 5A | Telefonas |
| 10 | 5A | Variklio valdymo blokas, pagrindinė relė |
| 11 | 20A | Pagalbinio šildymo valdymo blokas |
| 12 | 5A | CAN duomenų magistralės valdymo blokas |
| 13 | 15A | Variklio valdymo blokas |
| 14 | 20A | Uždegimas |
| 15 | 15A | Lambda zondas, NOx jutiklis, kuro siurblio relė / kaitinimo žvakių sistemos relė |
| 16 | 30A | ABS siurblys |
| 17 | 15A | Garsinis signalas |
| 18 | 30A | Skaitmeninio garso procesoriaus stiprintuvas |
| 19 | 30A | Priekinio stiklo valytuvas |
| 20 | 5A | Nepriskirta |
| 21 | 15A | Lambda zondas |
| 22 | 5A | Sankabos pedalo jungiklis, stabdžių pedalo jungiklis |
| 23 | 5A / 10A / 15A | Papildomo oro siurblys, oro masės matuoklis, aukšto slėgio kuro siurblys |
| 24 | 10A | Aktyvintos anglies filtras, išmetamųjų dujų recirkuliacijos vožtuvas |
| 25 | 30A | Dešinioji apšvietimo sistema |
| 26 | 30A | Kairioji apšvietimo sistema |
| 27 | 40A / 50A | Antrinis oro siurblys, pašildymas |
| 28 | 40A | Maitinimo gnybtas 15, starteris |
| 29 | 50A | Maitinimo gnybtas 30 |
| 30 | 40A | Gnybtas X |
Relės Dėžutė Salone
Relės dėžutė yra po pačiu prietaisų skydeliu, už apdailos plokštės. Yra du pagrindiniai relių dėžučių tipai.
Relės dėžutė, 1 tipas
| Žymėjimas | Paskirtis |
|---|---|
| B4 | Maitinimo įtampos relė (30) |
| B5 | Galinio lango šildymo relė |
| B6 | Garsinio signalo relė |
| B7 | Relė -1- stiklo apiplovimo siurblys |
| B8 | Relė -2- stiklo apiplovimo siurblys |
| B9 | Komutacinė relė kontaktui X |
Relės dėžutė, 2 tipas
Šioje versijoje yra ir centrinis valdymo blokas.
| Žymėjimas | Paskirtis |
|---|---|
| J329 | Maitinimo įtampos relė (15) |
| J9 | Šildomo galinio lango relė |
| J682 / J906 | Maitinimo įtampos relė (50) / starterio relė 1 |
| J643 / J17 | Kuro siurblio relė (slėgio sukūrimui kuro tiekimo sistemoje) (variklių kodams BUD, CGGA, BSE, BSF, CMXA, CHGA) / kuro siurblio relė (dyzeliniams varikliams) |
| J59 | Perjungimo relė gnybtui X |
Papildoma relių dėžutė virš centrinio valdymo bloko apsaugo šiuos komponentus:
- D1: Nepriklausomo šildytuvo relė -J485- (transporto priemonėms su nepriklausomu pagalbiniu šildytuvu) / žemos šiluminės galios relė -J359- (transporto priemonėms su papildomu rezistoriniu šildytuvu (PTC)).
- D2.1: Garsinio signalo relė -J4-.
- D2.2: Kuro siurblio relė (variklių kodams BUD, CGGA, BSE, BSF, CMXA, CHGA) / Papildoma kuro siurblio relė -J832- (variklių kodams CLCA, CLCB, CFHF, CFHC, CEGA).
- D3: Didelės šiluminės galios relė -J360- (transporto priemonėms su papildomu rezistoriniu šildytuvu (PTC)).
- D3.1: Šviežio oro ventiliatoriaus relė -J13- (transporto priemonėms su nepriklausomu pagalbiniu šildytuvu).
- D3.2: Papildomo šildytuvo kuro siurblio relė -J749- (transporto priemonėms su nepriklausomu papildomu šildytuvu).
- D4: Starterio relė 2 -J907-.
- D5.1: Žibintų apiplovimo relė -J39-.
- D5.2: Šildymo elemento relė -J925- (variklio kodu CAYC).
Jei neveikia krosnelė, kai kuriuose modeliuose yra atskirai sumontuotas krosnelės termofuzorius.
Saugiklių Tipai
Automobiliuose naudojami keli skirtingi saugiklių tipai. Dažniausiai pasitaikantys tipai:
- ATO/ATC saugikliai: Tai yra labiausiai paplitę saugikliai, naudojami automobiliuose. Jie yra stačiakampio formos ir turi spalvotą korpusą, kuris nurodo amperų reitingą.
- Mini saugikliai: Tai yra mažesnė ATO/ATC saugiklių versija. Jie naudojami, kai vietos yra mažai.
- MAXI saugikliai: Tai yra didesni saugikliai, naudojami aukštesnės srovės grandinėse.
- Stikliniai saugikliai: Tai senesnio tipo saugikliai, kurie dabar retai naudojami automobiliuose.
Įsitikinkite, kad naudojate tinkamo tipo saugiklį savo automobiliui.
Kaip Pakeisti Saugiklį
Saugiklio pakeitimas yra gana paprastas procesas:
- Išjunkite automobilio degimą: Prieš keičiant saugiklį, išjunkite variklį ir visus elektros prietaisus.
- Suraskite saugiklių dėžutę: Žiūrėkite savininko vadovą, kad nustatytumėte teisingą vietą.
- Atidarykite saugiklių dėžutę: Paprastai dangtelis atsidaro paspaudus fiksatorius arba atsukus varžtus.
- Nustatykite perdegusį saugiklį: Pažiūrėkite į saugiklį. Jei viela viduje nutrūkusi, saugiklis perdegęs.
- Išimkite perdegusį saugiklį: Naudokite specialų saugiklių ištraukiklį (paprastai būna saugiklių dėžutėje) arba replėmis.
- Įdėkite naują saugiklį: Įdėkite naują saugiklį su tokiu pačiu amperų reitingu. Nenaudokite didesnio amperų saugiklio, nes tai gali sukelti gaisrą.
- Patikrinkite, ar veikia: Įjunkite degimą ir patikrinkite, ar veikia prietaisas, kurį saugiklis saugo.
Kaip saugiai pakeisti perdegusį saugiklį
Problemų Šalinimas
Jei saugiklis nuolat perdegęs, tai rodo problemą elektros grandinėje. Tokiu atveju būtina kreiptis į autoelektriką, kuris nustatys ir pašalins gedimo priežastį.
Ką Daryti, Jei Nerandate Informacijos Savininko Vadove?
Jei savininko vadove nerandate reikiamos informacijos apie saugiklius, galite pabandyti šiuos būdus:
- Ieškoti internete: Ieškokite informacijos interneto forumuose, skirtuose „Škoda Octavia“ automobiliams.
- Kreiptis į „Škoda“ atstovybę: „Škoda“ atstovybė gali suteikti jums tikslią informaciją apie jūsų automobilio saugiklius.
- Pasikonsultuoti su autoelektriku: Autoelektrikas gali nustatyti saugiklio paskirtį ir amperų reitingą.
