Sriegio ir veržlės pavara: Išsami informacija

Sriegiai yra daugelio tvirtinimo ir sujungimo sistemų pagrindas. Nuo paprastų sraigtų ir varžtų iki sudėtingų mechanizmų, jie sukimosi judesį paverčia linijiniu judesiu arba jėga. Sraigtinis sriegis - tai ištisiniai iškilūs raštai, apdirbami spirale išilgai cilindrinių arba kūginių paviršių, pirmiausia naudojami detalėms sujungti ir tvirtinti. Jų konstrukcija palengvina tvirtinimo, reguliavimo ar perdavimo operacijas, sukimosi judesius paverčiant linijiniu.

Varžtų ir veržlių samprata

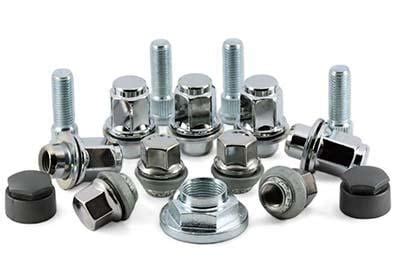

Varžtai ir veržlės yra įprasti tvirtinimo elementai, plačiai naudojami kasdieniame gyvenime. Be jų daugelis mašinų, įrangos, transporto priemonių ir kt. negalėtų tinkamai veikti.

Varžtas

Varžtas, dar žinomas kaip sraigtas, yra cilindrinis metalinis strypas, paprastai su išoriniu sriegiu, naudojamas dviem objektams sujungti. Paprastai jį reikia naudoti su veržlėmis.

Veržlė

Veržlė yra varžto tvirtinimo detalė, paprastai šešiakampė arba kitos formos su vidiniu sriegiu. Veržlės beveik visada naudojamos kartu su jungiamuoju varžtu, norint sujungti kelias dalis.

Varžtų ir veržlių struktūra

Varžtas paprastai susideda iš sriegio, koto ir galvutės, o veržlė turi vidinį sriegį, skirtą sąveikai su varžtu.

Varžto konstrukcija

• Sriegis: Tai spiralinis sriegis, suformuotas varžto paviršiuje aplink jo ašį vienam apsisukimui.
• Kotas: Tai varžto dalis, kurios nepadengia sriegis.
• Galvutė: Galvutės skirstomos į plokščias, pusapvales, šešiakampes ir kitas formas.

Veržlės konstrukcija

Veržlės apima bendrąsias, storas, plonas, šešiakampes, fiksavimo veržles ir kitus skirtingus tipus. Forma paprastai yra šešiakampė, o vidinė skylė turi vidinį sriegį, naudojamą sąveikai su varžtu.

Sriegių tipai ir klasifikacija

Sriegiai yra svarbus komponentas jungiant varžtą su reikiamu tvirtinimo elementu. Jie skirstomi pagal matavimo sistemas, kryptį, eilučių skaičių ir kitas savybes.

Matavimo sistemos

Metrinis sriegis

Metrinis sriegis - tai varžto ar vamzdžio griovelis, kurio visi matmenys nurodomi milimetrais. Pavyzdžiui, žymėjimas M10 x 1,5 reiškia, kad išorinis skersmuo yra 10 mm, o atstumas tarp dviejų vijų (žingsnis) - 1,5 mm. Metrinį sriegį atpažinti paprasta, nes jo žymėjime visada būna raidė „M“. Metrinė sistema plačiai paplitusi visoje Europoje, todėl ją numato daugelis brėžinių ir įrankių standartų. Įprastai metriniai sriegiai pasirenkami:

• Hidraulikoje (vožtuvų blokams, siurbliams, aukšto slėgio žarnų jungtims);
• Automobilių pramonėje (variklio, pakabos, stabdžių tvirtinimo varžtams);
• Pramonės įrenginiuose (vienodi sriegiai palengvina atsarginių dalių tiekimą);
• Buitinėje ir „pasidaryk pats“ technikoje.

Metrinės tvirtinimo detalės gaminamos pagal ISO ir DIN standartus. Pavyzdžiui, jei susiduriate su varžtu, kurio dydis yra M10.0 x 2.0:

• M reiškia, kad varžtų specifikacijos yra metrinėje sistemoje.
• 10 yra vardinis skersmuo milimetrais.
• 2.0 yra sriegio žingsnis milimetrais.

Colinis sriegis (imperinė sistema)

Coliniai sriegiai matuojami coliais ir vijų skaičiumi colyje - tai istoriškai JAV ir Kanadoje susiformavę standartai. Sriegių skaičius colyje (TPI) yra sriegių skaičius viename varžto sriegio colyje. Ši specifikacija naudojama tik imperiškoms arba JAV tvirtinimo detalėms. SAE sriegio pavyzdys yra 9/16″ x 20 TPI (pedalo sriegiai). Standartinis colių varžtų standartas yra ANSI/ASME B18.2.1, o Japonijos standartas nurodo JIS B1180.

Sriegio žingsnis

Sriegio žingsnis yra atstumas tarp dviejų gretimų sriegių viršūnių, nurodantis atstumą tarp sriegių. Akivaizdžiausi išmatavimai yra varžto ilgis ir skersmuo, tačiau reikia išmatuoti ir kitus tvirtinimo detalės aspektus, kad būtų užtikrintas tiksliausias tvirtinimas. Žingsnis yra atstumas tarp sriegių. Žingsnis paprastai skirstomas į:

• Standartinį žingsnį
• Smulkų žingsnį
• Itin smulkų žingsnį

Šios kategorijos atspindi konkrečius matmenis, pagrįstus sriegio dydžiu. Sriegio žingsnio matavimas yra labai svarbus, nes jei sriegio žingsnis nesutampa su naudojama veržle, varžtas netinkamai užsifiksuos. Dauguma iš atsargų atšauktų varžtų turi standartinį sriegio žingsnį, o tai reiškia, kad juos lengviau gauti ir greitai įsigyti pagal poreikį.

Smulkus sriegis turės palyginti nedidelį žingsnį, o sriegiai bus arčiau vienas kito. Šiurkštaus sriegio žingsnis yra santykinai didesnis, o sriegiai bus toliau vienas nuo kito. Smulkūs sriegiai kartais naudojami reguliavimui, pavyzdžiui, pavarų perjungiklio reguliavimo varžtai paprastai yra 0,75 mm žingsnio. Smulkus sriegis yra mažesnio gylio, palyginti su šiurkščiu sriegiu, todėl juos lengviau išrišti. Šiurkštus sriegis yra atsparesnis nusidėvėjimui, tačiau yra ne toks efektyvus perduodant sukimo momentą į sriegio įtempimą. Paprastai smulkius sriegius lengviau priveržti, nes įtempimas pasiekiamas esant mažesniems sukimo momentams.

Sriegio tipai pagal paskirtį ir formą

Yra įvairių sriegių tipų, naudojamų inžinerijoje ir gamyboje:

1. Išoriniai ir vidiniai sriegiai:
   • Išoriniai sriegiai: Paprastai yra tvirtinimo detalių, tokių kaip varžtai, išorėje; tai dalis, apsupta išoriniais sriegiais.
   • Vidiniai sriegiai: Įrengti veržlėse ar kitose skylėse, skirtose suderinti išorinius sriegius. Vidiniai veržlės sriegiai yra vidiniai.
2. Paprastas sriegis: Danties forma yra trikampė, naudojama detalėms sujungti arba tvirtinti. Sriegis yra plokščias, o šaknis apvalios formos, sriegio kampas 60 laipsnių, pažymėtas „M“.
3. Apsauginis sriegis: Šis sriegis skirtas apsaugoti nuo nuotėkio ir dažniausiai naudojamas jungiant dujines ar skystąsias detales.
   • Kvadratinis sriegis: Turi didelį perdavimo efektyvumą, tačiau po susidėvėjimo jo negalima reguliuoti veržle. Tai yra Didžiosios Britanijos nacionalinis standartinis sriegis, kurio sriegio kampas yra 55 laipsniai, pažymėtas raide „W“.
   • Trapecinis sriegis (Acme sriegis): Jo efektyvumas yra šiek tiek mažesnis nei kvadratinių sriegių, tačiau jį galima reguliuoti nusidėvėjus. Metrinio sriegio kampas yra 30 laipsnių, o imperinio - 29 laipsniai. Šio tipo perdavimo efektyvumas yra didžiausias, tačiau jį sudėtinga gaminti ir jis yra brangus.
4. Sriegio kryptis:
   • Įprasta kryptis (dešinysis sriegis): Dauguma varžtų ir veržlių turi dešiniuosius sriegius, kurie priveržus sukasi pagal laikrodžio rodyklę (į dešinę). Tai yra labiausiai paplitusi sriegių konfigūracija.
   • Atvirkštinė kryptis (kairysis sriegis): Šio tipo sriegiai priveržiami sukantis prieš laikrodžio rodyklę (į kairę) ir dažniausiai naudojami tam tikriems tikslams, pavyzdžiui, neleidžiant varžtams atsilaisvinti. Dviračių kairiosios pusės sriegiai matomi apatinio laikiklio varančiojoje pusėje ir kairiajame pedale.
5. Eilučių skaičius:
   • Vienos eilutės sriegis: Labiausiai paplitęs sriegių tipas, turintis tik vieną spiralinį griovelį.
   • Dviejų eilučių sriegis: Du spiraliniai grioveliai gali užtikrinti didesnį tiesinį judėjimą tuo pačiu apsisukimų skaičiumi ir dažnai naudojami perdavimo sistemose.
6. NPT sriegis: NPT yra JAV standartinis 60 laipsnių kūginis vamzdžio sriegis.

Sriegių žymėjimas ir matavimas

Sriegiai yra žymimi arba įvardijami pagal išorinį sriegio pagrindinį skersmenį ir žingsnio matavimą. Pagrindinis skersmuo yra išorinis skersmuo sriegio viršuje. Sriegių dydžiai nurodomi nominaliais dydžiais, o ne matuojant realiai. Tikslus matavimas yra šiek tiek mažesnis už nurodytą ar nominalų dydį (pvz., 6 mm varžtas gali išmatuoti 5,8 mm arba 5,9 mm, tačiau jis vadinamas 6 mm varžtu). Taip pat įprasta naudoti „M“ prieš varžto dydį, pavyzdžiui, M6.

Pastaba: Sriegio dydžiui nustatyti nenaudojamas varžto ar veržlės veržliarakčio dydis.

Sriegio žingsnio matavimas

Sriegio žingsnio matavimas yra labai svarbus, kadangi, jei sriegio žingsnis nesutampa su naudojama veržle, varžtas netinkamai užsifiksuos. Sriegio žingsnis yra atstumas nuo vieno sriegio krašto iki kito, matuojant išilgai sriegio ilgio. Žingsnis geriausiai matuojamas sriegio žingsnio matuokliu.

Žingsnio skersmuo yra sriegio skersmuo toje vietoje, kur plotis per sriegį ir plotis per griovelį tarp sriegių yra lygus. Piko skersmenį sunku išmatuoti tiesiogiai be specialių prietaisų.

Sriegio tikslumo klasės

Sriegio tvirtinimo tikslumas yra svarbus, kad būtų užtikrintas patikimas sujungimas. Kuo didesnis klasės numeris, tuo tvirtesnis prigludimas.

Vieningas Didžiosios Britanijos sriegis

• Išoriniams sriegiams: Yra trys klasės - 1A, 2A ir 3A.
• Vidiniams sriegiams: Yra trys klasės - 1B, 2B ir 3B.

Visos šios klasės tinka tarpiniam sriegiui. 1A klasės leistini nuokrypiai yra 50 procentų didesni nei 2A klasės leistini nuokrypiai ir 75 procentai didesni nei 3A klasės leistini nuokrypiai.

Metrinis sriegis

• Išoriniams sriegiams: Yra trys klasės - 4h, 6h ir 6g.
• Vidiniams sriegiams: Yra trys sriegių klasės - 5H, 6H ir 7H.

Japoniškas standartinis sriegio tikslumo laipsnis skirstomas į tris laipsnius: I, II ir III, o dažniausiai yra II laipsnis. Metriniame sriegyje H ir h pagrindinis nuokrypis lygus nuliui. Pagrindinis G nuokrypis yra teigiamas, o pagrindinis e, f ir g nuokrypis yra neigiamas. H yra dažniausiai naudojama vidinių sriegių tolerancijos zonos padėtis ir paprastai nenaudojama kaip paviršiaus danga arba naudojamas labai plonas fosfatavimo sluoksnis. "g" dažnai naudojamas plonai 6-9um dangai padengti. Sriegio tvirtinimas geriausiai tinka H/g, H/h arba G/h.

Varžtų ir veržlių naudojimas



Varžtai ir veržlės yra esminiai tvirtinimo elementai, naudojami medžiagoms sujungti arba pritvirtinti. Jie dažniausiai naudojami statybose, gamyboje, automobilių pramonėje ir buityje. Prieš naudojant varžtus ir veržles, reikia iš anksto nustatyti tokius parametrus, kaip reikiamas dydis ir kokybė, kad būtų galima tinkamai juos pasirinkti ir naudoti.

Žingsniai renkantis ir naudojant varžtus ir veržles:

1. Nustatykite sujungtų dalių medžiagas ir konstrukcines savybes.
2. Pasirinkite atitinkamą varžtą ir jo klasę bei atitinkamą veržlę pagal skirtingas veikimo sąlygas (pvz., reikiamas įtempimas, šlyties jėga, vibracija ir kt.).
3. Apskaičiuodami nustatykite reikiamą varžto ilgį ir išfrezuokite skylę pagal reikiamą gylį.
4. Įkiškite varžtą į skylę ir pasukite veržlę iki reikiamo priveržimo.

Kad būtų pasiektas visas veržlės stiprumas, labai svarbu, kad varžto sriegis išsikištų per veržlę. Visuotinai priimtas atsakymas yra nuo 1 iki 3 sriegių.

Varžtų ir veržlių eksploatacinės savybės

Varžtai ir sraigtai yra gaminami įvairių stiprumų. Varžto eksploatacinių savybių klasės etiketę sudaro dvi skaičių dalys, kurios atitinkamai parodo varžto medžiagos vardinę tempimo stiprio vertę ir takumo stiprumo santykį. Pavyzdžiui, 4.8 klasės varžto medžiagos vardinis atsparumas tempimui siekia 400 MPa, o takumo stiprumo santykis yra 0,8. Varžto veikimo laipsnio reikšmė yra tarptautinis standartas. Tos pačios eksploatacinės klasės varžtai pasižymi vienodomis savybėmis, nepaisant jų medžiagų ir kilmės skirtumų.

Varžtų ir veržlių medžiagos

• Anglinio plieno varžtai: Įprasta medžiaga, nebrangi.
• Nerūdijančio plieno varžtai: Pasižymi tam tikru atsparumu korozijai, dideliu stiprumu, atsparumu aukštai temperatūrai, estetiškumu ir atsparumu dilimui. Brangesni nei anglinio plieno varžtai.
• Legiruotojo plieno varžtai: Pasižymi puikiu tvirtumu ir ilgaamžiškumu, todėl gali būti naudojami įvairiomis progomis.

Plienas, nesvarbu, kokia jo sudėtis, yra elastingas, ir kai jį apkrauna įtempta, jis išsitempia; kaip ir bet kuri kita spyruoklė, kuo toliau ji tempiama, tuo labiau priešinasi. Varžtai sugenda paprastai įtempus, o veržlė sugenda, kai dėl išspręstų sriegių jėgų veržlė didėja, kol sriegių galiukai nutrūksta.
