Elektros grandinės varžos skaičiavimas ir analizė

Elektros grandinės varžos skaičiavimas yra esminis žingsnis projektuojant ir analizuojant elektros sistemas. Varža apibrėžia, kiek medžiaga priešinasi elektros srovės tekėjimui. Ji yra vienas iš pagrindinių parametrų, lemiančių grandinės veikimą ir efektyvumą. Šiame straipsnyje bus detaliai nagrinėjamos pagrindinės elektros varžos sąvokos, jos matavimo metodai ir praktiniai skaičiavimo pavyzdžiai, siekiant geriau suprasti, kaip įvairūs veiksniai paveikia varžos vertes ir kaip jas optimizuoti.

Pagrindinės sąvokos ir Omo dėsnis

Pagrindinės sąvokos, susijusios su elektros srove, yra elektronai, srovės stipris, įtampa ir elektrinė varža. Visi šie keturi dalykai yra vienas nuo kito nepriklausomi. Kai kurios medžiagos yra laidžios, taigi pridėjus prie jų energiją, pavyzdžiui, prijungus elementą, veikiant įtampai elektronai ims tekėti, t. y. elektronai judės iš vieno atomo į kitą.

• Įtampa matuojama voltais (V). Įtampos dydis sužadina elektronų judėjimą.
• Elektros srovės stipriu nusakomas laidininku tekančių elektronų kiekis. Šis dydis nurodomas amperais (A). Elektros srovė nukreipta nuo teigiamo į neigiamą elemento polių.
• Elektrinė varža riboja elektros srovės stiprį. Nors laidininkas yra medžiaga, turinti savybių, kurios skatina srovę tekėti, jos atomai taip pat šiek tiek stabdo krūvių judėjimą. Todėl laido galuose pridedama įtampa sukelia srovę, kurios stipris yra griežtai apibrėžtas ir ribotas. Stipris priklauso ne tik nuo įtampos, bet ir nuo laido matmenų, medžiagos ir temperatūros.

Omo dėsnis yra pagrindinis elektros grandinių dėsnis, teigiantis, kad laidininku tekanti srovės stipris (I) yra proporcingas jo galuose pridedamai įtampai (U). Šioje formulėje varža žymima R raide:
R = U/I

Medžiagų elektrinės savybės ir temperatūros įtaka

Medžiagų elektrinės savybės, arba laidų ir laidžiųjų elementų charakteristika, priklauso nuo temperatūros. Savitosios varžos ir varžos vertės paprastai nurodomos su išlyga, kad yra susijusios su specifine temperatūros verte - dažniausiai tai yra kambario temperatūra. Jungiamieji laidai turėtų būti kuo geresnio laidumo, t. y. kuo mažesnės varžos. Kita vertus, elektros ir elektroninėse grandinėse labai dažnai naudojami elementai, vadinami rezistoriais arba varžais, kurių paskirtis - sukelti tam tikrą varžą, būtiną, kad grandinė efektyviai veiktų.

Grandinių jungimo tipai ir bendrosios varžos skaičiavimas

Bendrąją grandinės varžą galima skaičiuoti priklausomai nuo elementų jungimo būdo.

Nuoseklusis jungimas

Jungiant nuosekliai, gauta varžos vertė tėra tiesiog visų sujungtų varžų verčių suma, taigi jungiant nuosekliai, didiname grandinės varžą. Formulė: R_bendra = R₁ + R₂ + ... + R_n.

Lygiagretusis jungimas

Norint sumažinti sistemos varžą, būtina varžus jungti lygiagrečiai. Formulė: 1/R_bendra = 1/R₁ + 1/R₂ + ... + 1/R_n.

Varžos matavimas ir gedimų šalinimas

Varžos matavimas dažnai naudojamas elemento ar grandinės būklei tirti. Be to, visi laidininkai išskiria tam tikrą šilumos kiekį, taigi jiems perkaitus, dažnai kyla problemų su varža. Kuo mažesnė varža, tuo didesnis srovės srautas. Galimos šios būklės priežastys gali būti: izoliatorių pažeidimas dėl perkaitimo arba drėgmės.

Matavimo taisyklės

• Daugelio komponentų, pavyzdžiui, kaitinimo elementų ar varžų, varžos vertė yra pastovi. Šios vertės paprastai būna nurodomos vardinių duomenų lentelėje arba jas galima rasti komponento dokumentuose. Jeigu nurodomas paklaidos intervalas, išmatuota varžos vertė privalo atitikti šį intervalą. Didelis varžos nuokrypis nuo numatytų verčių paprastai rodo problemą.
• Varžos negalima matuoti veikiančioje grandinėje. Prieš matuojant varžą būtina išjungti sistemos maitinimą. Matuoklio elementas užtikrina nedidelę ir pakankamą įtampą, būtiną matuojant, tačiau bet kokia kita įtampa gali sukelti nemalonių padarinių - nuo neteisingų rodmenų iki matuoklio sugadinimo.
• Išėmus elementą arba atjungus maitinimo šaltinį, taip pat ištraukus laidą iš lizdo, jeigu įrenginys maitinamas iš tinklo, taip pat verta patikrinti planuojamų matuoti elementų nuolatinę įtampą ir iškrauti visus elektrolitinius kondensatorius, nes jie gali tiekti įtampą į tiriamąją sritį.
• Pasitaiko varža, kurią galima matuoti, kai prie sistemos prijungtas elementas, tačiau daugeliu atvejų tai neįmanoma, nes kiti elementai sudaro srovei alternatyvų kelią ir dėl to atsiranda matavimo klaida, todėl gaunamas mažesnis rezultatas nei tikrasis. Daugeliu atvejų prireikia atlituoti vieną tiriamo komponento galą.
• Jeigu viena kojelė prijungta prie įžeminimo, skaitiklio minusą galima jungti prie įžeminimo - taip paprasčiau ir patogiau. Jeigu nė viena kojelė neprijungta prie įžeminimo, atlituoti galima bet kurią.

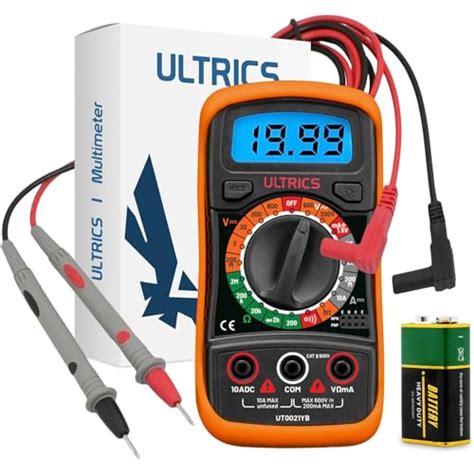

• Matuoklyje nustatykite varžą (Ω). Jeigu matuoklis automatiškai parenka intervalą, nieko daugiau nereikia daryti. Tereikia leisti jam „pereiti“ per intervalus ir gaunama varžos vertė.
• Varža neturi poliškumo, todėl zondus prie kojelių galima pridėti bet kaip. Vis dėlto poliškumas yra svarbus, jeigu tikrinama diodo ar kito puslaidininkio varža. Tokiu atveju būtina keisti antgalius, kad patikrintumėte, kuria kryptimi varža yra mažesnė. Puslaidininkis yra laidus tik viena kryptimi, taigi veikiantis elementas turėtų viena kryptimi rodyti begalybei artimą vertę, o kita kryptimi - beveik nulį. Taip pat pabrėžtina, kad tikrinant puslaidininkio varžą universaliuoju matuokliu ne visada gaunami numatomi rezultatai.

Elektrotechnikai, ieškantys ir šalinantys gedimus, dažnai apskaičiuoja varžos vertę, atlikę įtampos ir srovės matavimus, pasitelkę Omo dėsnį.

Praktiniai varžos skaičiavimo pavyzdžiai

1. Nuosekliosios grandinės bendrosios varžos skaičiavimas

Iš elektros lemputės, kurios varža 9,5 Ω, reostato, kurio varža 12 Ω, ir 400m ilgio bei 0,4mm² skerspjūvio ploto variniu laidu sujungta nuoseklioji grandinė. Apskaičiuokite jos varžą.

Duota:

• R₀ = 9,5 Ω (lemputės varža)
• R₁ = 12 Ω (reostato varža)
• l = 400 m (varinio laido ilgis)
• S = 0,4 mm² (varinio laido skerspjūvio plotas)
• ρ (vario savitoji elektrinė varža) = 0,0175 Ω·mm²/m (naudojant tikslesnes reikšmes)

Rasti:

Bendra varža R_bendra

Sprendimas:

Norėdami apskaičiuoti visos grandinės varžą, turime pridėti visas varžas: R_bendra = R₀ + R₁ + R₂. Varža, kurią sukuria varinis laidas (R₂), apskaičiuojama naudojant formulę: R₂ = ρ * l / S.

1. Apskaičiuojame varinio laido varžą (R₂):
   R₂ = (0,0175 * 400) / 0,4 = 17,5 Ω
2. Apskaičiuojame visos grandinės bendrąją varžą:
   R_bendra = 9,5 + 12 + 17,5 = 39 Ω

Atsakymas: Bendra grandinės varža yra 39 Ω.

Pastaba: Jeigu vario savitoji varža imama 0,017, laido varža bus 17 Ω, o bendra grandinės varža - 38,5 Ω.

2. Lemputės šviesos intensyvumo analizė

Lemputė, numatyta 6 V įtampai ir 5 A stiprio srovei, prie 6 V įtampos šaltinio prijungta 20 m ilgio ir 1 mm² skerspjūvio ploto variniais laidais. Ar lemputė švies normaliai?

Duota:

• U_nominali = 6 V (lemputės nominali įtampa)
• I_nominali = 5 A (lemputės nominali srovė)
• U_šaltinio = 6 V (įtampos šaltinio įtampa)
• l = 20 m (laidininko ilgis)
• S = 1 mm² (skerspjūvio plotas)
• ρ (vario savitoji elektrinė varža) = 0,0175 Ω·mm²/m

Rasti:

Ar lemputė švies normaliai?

Sprendimas:

Reikia palyginti lemputės nominalią varžą su laido varža ir apskaičiuoti realią srovę grandinėje.

1. Apskaičiuojame lemputės nominalią varžą (R_lemputės) pagal Omo dėsnį:
   R_lemputės = U_nominali / I_nominali = 6 V / 5 A = 1,2 Ω
2. Apskaičiuojame varinio laido varžą (R_laido):
   R_laido = ρ * l / S = (0,0175 * 20) / 1 = 0,35 Ω
3. Apskaičiuojame bendrą grandinės varžą (lemputė ir laidas sujungti nuosekliai):
   R_bendra = R_lemputės + R_laido = 1,2 Ω + 0,35 Ω = 1,55 Ω
4. Apskaičiuojame realią srovę (I_reali) grandinėje, prijungtoje prie 6 V šaltinio:
   I_reali = U_šaltinio / R_bendra = 6 V / 1,55 Ω ≈ 3,871 A
5. Palyginame realią srovę su nominalia:
   3,871 A yra apie 77,4% nominalios srovės (5 A).
6. Apskaičiuojame įtampos kritimą lemputėje (U_{lemputės_reali}):
   U_{lemputės_reali} = I_reali * R_lemputės = 3,871 A * 1,2 Ω ≈ 4,645 V
7. Apskaičiuojame įtampos kritimą laide (U_laido):
   U_laido = I_reali * R_laido = 3,871 A * 0,35 Ω ≈ 1,355 V

Atsakymas: Kadangi lemputei tenkanti įtampa (4,645 V) yra mažesnė nei nominali 6 V, o srovė (3,871 A) yra mažesnė nei nominali 5 A, lemputė švies silpniau nei normaliai. Nominali galia P = U * I = 6 * 5 = 30 W. Įskaitant laidą, reali galia P_reali = 4,645 V * 3,871 A ≈ 17,98 W, t.y. tik apie 60% nominalios galios. Šviesos efektyvumas (kaitrinei lempai apie 2%) yra tiesiogiai proporcingas galiai.
