Automobilio kablio ir priekabos rozetės pajungimas

Automobilio priekabos rozetės (elektros lizdo) pajungimas yra procedūra, kuri gali būti reikalinga įvairiais atvejais, pavyzdžiui, norint prijungti priekabą, naudoti tam tikrus prietaisus automobilyje arba įrengti papildomą elektros įrangą. Šis straipsnis skirtas išsamiai apžvelgti, kaip saugiai ir teisingai atlikti šį procesą, atsižvelgiant į skirtingus automobilių modelius, priekabų tipus ir galimus pavojus.

Saugumo priemonės: pirmas žingsnis

Prieš pradedant bet kokius darbus su automobilio elektros sistema, būtina užtikrinti saugumą. Tai apima:

• Atsijungimą nuo maitinimo šaltinio: Prieš pradedant bet kokius darbus, atjunkite automobilio akumuliatorių. Paprastai pakanka atjungti neigiamą (-) gnybtą. Tai padės išvengti trumpųjų jungimų ir elektros smūgių.
• Apsaugines priemones: Naudokite apsaugines pirštines ir akinius, kad apsisaugotumėte nuo galimų sužalojimų.
• Tinkamus įrankius: Įsitikinkite, kad turite tinkamus įrankius, tokius kaip laidų nuėmikliai, replės, atsuktuvas ir multimetras.
• Darbo vietos apšvietimą: Užtikrinkite gerą apšvietimą, kad aiškiai matytumėte, ką darote.
• Elektros grandinių supratimą: Turėkite bent jau bazinį supratimą apie automobilio elektros grandines ir priekabos rozetės jungimo schemą.

Priekabos rozetės tipai ir jungimo schemos

Dažniausiai naudojami du priekabų rozečių tipai: 7-ių kontaktų ir 13-os kontaktų. Kiekvienas tipas turi savo jungimo schemą, kurią būtina žinoti, norint teisingai prijungti rozetę prie automobilio.

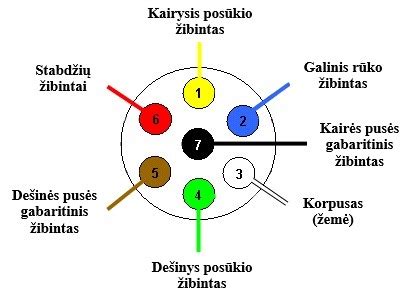

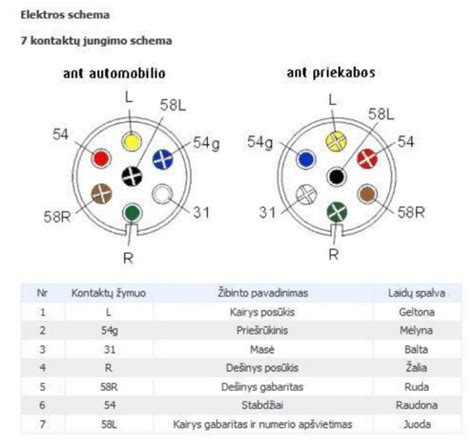

7-ių kontaktų rozetė

Ši rozetė dažniausiai naudojama senesnėms priekaboms ir atlieka pagrindines funkcijas: posūkius, stabdžių žibintus, gabaritinius žibintus ir masę. Jungimo schema yra tokia:

• 1 (L) - Kairysis posūkis: Paprastai geltonas laidas.
• 2 (54G) - Priešrūkinis žibintas: Paprastai mėlynas laidas (kai kuriuose automobiliuose nenaudojamas).
• 3 (31) - Masė: Paprastai baltas laidas.
• 4 (R) - Dešinysis posūkis: Paprastai žalias laidas.
• 5 (58R) - Dešinysis gabaritinis žibintas: Paprastai rudas laidas.
• 6 (54) - Stabdžių žibintai: Paprastai raudonas laidas.
• 7 (58L) - Kairysis gabaritinis žibintas: Paprastai juodas laidas.

13-os kontaktų rozetė

Ši rozetė naudojama naujesnėms priekaboms ir suteikia daugiau funkcionalumo, pavyzdžiui, atbulinės eigos žibintą, pastovų maitinimą ir akumuliatoriaus įkrovimą. Jungimo schema yra sudėtingesnė:

• 1 (L) - Kairysis posūkis: Paprastai geltonas laidas.
• 2 (54G) - Priešrūkinis žibintas: Paprastai mėlynas laidas.
• 3 (31) - Masė (1-8 kontaktams): Paprastai baltas laidas.
• 4 (R) - Dešinysis posūkis: Paprastai žalias laidas.
• 5 (58R) - Dešinysis gabaritinis žibintas: Paprastai rudas laidas.
• 6 (54) - Stabdžių žibintai: Paprastai raudonas laidas.
• 7 (58L) - Kairysis gabaritinis žibintas: Paprastai juodas laidas.
• 8 (IR) - Atbulinės eigos žibintas: Paprastai rožinis laidas.
• 9 (SB) - Pastovus maitinimas (+): Paprastai mėlynai raudonas laidas.
• 10 (LB) - Įkrovimo laidas (+): Paprastai oranžinis laidas.
• 11 (31) - Masė (10 kontaktui): Paprastai baltas laidas.
• 12 - Nenaudojamas: Dažniausiai nenaudojamas.
• 13 (31) - Masė (9 kontaktui): Paprastai baltas laidas.

Svarbu: Laido spalvos gali skirtis priklausomai nuo gamintojo. Visada patikrinkite konkretaus automobilio ir priekabos gamintojo dokumentaciją.

Pajungimo procesas žingsnis po žingsnio

1. Atsijungimas nuo maitinimo šaltinio: Kaip minėta anksčiau, atjunkite automobilio akumuliatorių.
2. Rozetės montavimas: Pritvirtinkite rozetę prie automobilio kablio arba specialios tvirtinimo vietos.
3. Laidų identifikavimas: Identifikuokite automobilio žibintų laidus. Tai galite padaryti naudodami multimetrą arba automobilio elektros schemą.
4. Laidų sujungimas: Naudodami laidų nuėmiklius, nuimkite izoliaciją nuo automobilio ir rozetės laidų. Sujunkite laidus pagal atitinkamą jungimo schemą. Sujungimui naudokite specialias jungtis, litavimą arba kitas patikimas jungimo priemones. Laidų sujungimui susukite nužievintus laidus kartu ir sulituokite, po to tvirtai apvyniokite kokybiška plastikine izoliacine juosta.
5. Izoliacija: Izoliuokite kiekvieną sujungimą izoliacine juosta arba termokemšėmis, kad išvengtumėte trumpųjų jungimų ir korozijos. Naudokite tik kokybišką izoliacinę juostą, nepatikimas produktas gali atšokti nuo drėgmės ar esant žemai temperatūrai, tokiu atveju gali kilti trumpojo jungimo grėsmė.
6. Patikrinimas: Prijunkite akumuliatorių ir patikrinkite, ar visi priekabos žibintai veikia teisingai (posūkiai, stabdžių žibintai, gabaritiniai žibintai, atbulinės eigos žibintas, jei toks yra).
7. Papildomi patikrinimai: Patikrinkite, ar nėra trumpųjų jungimų. Taip pat patikrinkite, ar laidai nėra įtempti ir ar jie netrina į aštrius paviršius.

Jei yra galimybė, atveskite priekabos rozetės laidus į automobilio bagažinę per jau esančią ertmę, negręžkite naujos skylės, pažeidus antikorozinę dangą, ji gali tapti korozijos židiniu.

Sudėtingesnių sistemų pajungimas: CAN-BUS moduliai

Naujesniuose automobiliuose dažnai naudojama CAN-BUS (Controller Area Network) sistema, kuri valdo automobilio elektros įrangą. Tokiu atveju, norint prijungti priekabos rozetę, reikalingas specialus CAN-BUS modulis. Šis modulis leidžia saugiai prisijungti prie automobilio elektros sistemos ir išvengti klaidų ar gedimų.

CAN-BUS moduliai paprastai turi savo instrukcijas, kurių reikia laikytis. Svarbu pasirinkti modulį, kuris yra suderinamas su konkrečiu automobilio modeliu ir priekabos rozetės tipu. Senesniuose automobiliuose priekabos rozetė pajungiama paprasčiausiai parinkus reikiamus laidus ir juos pajungus priekabos rozetėje pagal schemą.

Daugumoje naujesnių automobilių prisijungti tiesiogiai prie žibintų laidų negalima, mat galiniai žibintai naujesniuose automobiliuose valdomi automobilio kompiuterio, kuris, pamatęs padidėjusį elektros srovės suvartojimą žibintuose, užfiksuos tai kaip elektros gedimą. Naujesniuose automobiliuose ši problema sprendžiama montuojant papildomą kablio modulį, kuris nenaudoja automobilio žibintams perduodamos elektros srovės priekabos žibintams užmaitinti. Panaudojus tokį elektrinį kablio modulį, automobilio galiniams žibintams perduodama elektros srovė veiks tik kaip signalas - trigeris, sužadinantis visiškai kitą grandinę, kuria bus užmaitinami žibintai priekaboje, taigi nebus sukurta papildoma apkrova automobilio žibintų grandinėje.

Dažniausios klaidos ir kaip jų išvengti

• Neteisingas laidų sujungimas: Visada patikrinkite jungimo schemą ir įsitikinkite, kad laidai sujungti teisingai.
• Nepakankama izoliacija: Užtikrinkite, kad visi sujungimai būtų tinkamai izoliuoti, kad išvengtumėte trumpųjų jungimų.
• Netinkami įrankiai: Naudokite tik tinkamus įrankius, kad nesugadintumėte laidų ar kitų automobilio dalių.
• Ignoravimas CAN-BUS sistemos: Jei automobilis turi CAN-BUS sistemą, nenaudokite paprastų laidų sujungimo metodų. Naudokite CAN-BUS modulį.
• Nepatikrinimas po pajungimo: Prieš pradedant naudoti priekabą, patikrinkite, ar visi žibintai veikia teisingai.

Problemų šalinimas

Jei po pajungimo pastebėjote problemų, pavyzdžiui, neveikia žibintai arba atsiranda klaidos pranešimai, patikrinkite šiuos dalykus:

• Saugiklius: Patikrinkite automobilio saugiklius, susijusius su žibintais ir priekabos rozete.
• Laidų sujungimus: Patikrinkite, ar visi laidai yra tinkamai sujungti ir izoliuoti.
• Masės kontaktą: Patikrinkite, ar masės kontaktas yra geras.
• CAN-BUS modulį: Jei naudojate CAN-BUS modulį, patikrinkite, ar jis veikia teisingai ir ar yra suderinamas su automobiliu.

Vilkimo kablio montavimas

Automobilio kablio (liaudiškai dar vadinamo „farkopu“) montavimas yra svarbus žingsnis, norint turėti galimybę vilkti priekabas ar montuoti dviračių laikiklius. Anksčiau tai reikalaudavo apsilankymo autoservise, tačiau dabar daugumoje serijinės gamybos automobilių gamintojai gamykloje numato, kur ir kaip bus tvirtinamas priekabos kablys, jei to pageidauja klientas. Tai žymiai supaprastina patį montavimo procesą ir dažnai kabliai automobiliams gali būti sumontuojami savarankiškai. Patys darbai, kai montuojamas automobilio kablys, tikrai nepasižymi sudėtingumu.

Tinkamų įrankių ir saugumo užtikrinimas

Norint teisingai sumontuoti priekabos kablį, būtina naudoti tinkamus instrumentus ir priemones. Kabliai automobiliams privalo būti patikimai užfiksuoti ir išlaikyti jiems tenkančią apkrovą tam, kad kelyje visi eismo dalyviai būtų saugūs, automobilio kėbulas nebūtų deformuotas, o priekaba neatsikabintų.

Kadangi auto kabliai dažniausiai prie kėbulo ar rėmo tvirtinami automobilio dugno plote, patogiausia šiuos darbus atlikti ant keltuvo ar duobės. Jei duobės ar keltuvo nėra, darbus galima atlikti pakėlus automobilį domkratu, bet reikia nepamiršti, jog svarbiausia - saugumas.

Automobilių kabliai gamykliškai numatytais tvirtinimo taškais montuojami visai nesudėtingai, svarbu turėti darbams reikalingus įrankius. Dažniausiai suprasti, kokių įrankių prireiks, padės montavimo instrukcija. Montavimo instrukcija ne tik padės pasispręsti dėl įrankių, bet ir padės suprasti, kokiais žingsniais turi būti sumontuotas kablys priekabai. Dažnai montavimo instrukcijoje nurodoma ir jėga, kuria reikėtų priveržti tvirtinimo taškus, tam gali prireikti dinamometrinio rakto. Dinamometriniu raktu galėsite užveržti varžtus tiksliai tokia jėga, kokia nurodyta, nes laisvi tvirtinimo varžtai, tempiant priekabą, gali atsilaisvinti, o per stipriai užveržti - trūkti.

Prieš pradėdami darbus, įsitikinkite, jog jūsų įsigytas priekabos kablys (farkopas) tinka jūsų automobiliui. Taip pat prieš pradėdami darbus būtinai perskaitykite instrukciją, ypač jei analogiško darbo patirties neturite, bei apžiūrėkite vietą, kurioje bus montuojamas vilkimo kablys. Nemontuokite priekabos kablio, jei matote, jog tvirtinimo vietos pažeistos korozijos arba turi mechaninių pažeidimų, pavyzdžiui, likusių po eismo įvykio.

Jei automobilio kablį montuojate ne duobėje ar ant keltuvo, o pakėlimui naudosite domkratą, turėkite omenyje, kad užtraukti rankinio stabdžio nepakanka - daugumoje automobilių rankinis stabdis blokuoja tik galinius ratus, kurie bus pakelti nuo žemės. Kad tinkamai užfiksuotumėte automobilį, po priekiniais ratais pakiškite specialias kaladėles. Pakėlę automobilio galinę ašį domkratu, būtinai padėkite ją ant atramų, nepalikite pakeltos ant domkrato - tai nesaugu.

Kablio tvirtinimo procesas

Šiame auto kablio montavimo etape reikės pritvirtinti vilkimo kablį jam skirtoje vietoje. Patikrinkite, ar montavimo metu reikės nuimti galinį bamperį. Tai dažniausiai būna nurodyta montavimo instrukcijoje. Jei automobilio kablio montavimui būtina nuimti bamperį, nuo to ir pradėkite. Nuimtą bamperį atsargiai padėkite tokioje vietoje, kur jis netrukdys darbui. Atkreipkite dėmesį į tai, jog dažytas automobilio bamperis gali susibraižyti, todėl nedėkite jo tiesiai ant betoninių grindų, po juo patieskite paminkštintą apsauginį sluoksnį.

Kuomet bamperis nuimtas, galima tęsti darbus. Patikrinkite numatytus tvirtinimo taškus automobilio kėbule ar rėme. Jeigu juose jau yra paruoštos skylės vilkimo kablio varžtams ir jų vietos tiksliai sutampa su numatytais tvirtinimo taškais jūsų kablio elementuose - grąžto neprireiks. Jeigu skylių tvirtinimo taškuose nėra, pažymėkite vietas, kuriose reikia pragręžti kėbulą ar rėmą ir, panaudoję grąžtą, išgręžkite tvirtinimo skyles. Prieš gręždami įsitikinkite, jog greta nėra vamzdelių, laidų ar kuro bako, kuriuos galėtumėte kliudyti. Kuomet tvirtinimo taškai paruošti, įstatykite auto kablį jam skirtoje vietoje. Kad kablys laikytųsi savo vietoje, galima jį paremti keletu spaustuvėlių ar atramomis. Prieš užfiksuojant automobilio kablį jo vietoje, kruopščiai nuvalykite visus nešvarumus ir kelio dulkes nuo vietų greta tvirtinimo taškų, tai gali sutrukdyti tinkamai priveržti kablį arba ateityje jį atlaisvinti. Kai tvirtinimo taškai nuvalyti, priveržkite priekabos kablį varžtais iš vilkimo kablio komplekto. Tvirtinant kablius automobiliams, būtina naudoti poveržles nuo savaiminio atsisukimo apsaugotas veržles su plastiku.

Patikimai pritvirtinus automobilio kablį, metas atgal uždėti bamperį. Prieš pradėdami darbus, patikrinkite, ar montavimo instrukcijos nereikalauja dalies bamperio išpjauti. Patikimai pritvirtinus automobilio kablį, lieka paskutinis darbas - priekabos rozetės pajungimas.

Vilkimo kablys yra itin svarbus automobilio įrangos elementas, leidžiantis prijungti priekabas, dviračių laikiklius ar kitus krovinius. Nors jis dažnai nepastebimas, jis yra pagrindinis elementas kelionių ar statybos darbų metu. Nepriklausomai nuo to, ar esate dviračių entuziastas, ar dažnai vežate didelius krovinius, ar norite, kad gedimo atveju galėtumėte vilkti, grąžulas yra visus šiuos poreikius atitinkantis sprendimas.

Pagrindiniai vilkimo kablių tipai

Tarp vilkties galima išskirti keletą pagrindinių tipų:

• Stacionarus vilkimo kablys: tai paprasčiausias ir pigiausias pasirinkimas, tačiau jį reikia nuolat sumontuoti automobilio gale.
• Kablys su nuimama galvute: tai leidžia išmontuoti vilkimo elementą, kai jo nereikia.
• Ištraukiamas kablys: taip pat leidžia išmontuoti vilkimo elementą, kai jo nereikia.

Tinkamo kablio pasirinkimas priklauso nuo individualių vartotojo poreikių.

Tinkamo vilkimo kablio pasirinkimas „Skoda Octavia“ automobiliui

Renkantis vilktį verta atkreipti dėmesį į kelis aspektus:

1. Visų pirma, grąžulas turi atitikti jūsų „Skoda Octavia“ modelį ir metus.
2. Antra, verta patikrinti, ar kabliukas turi reikiamą patvirtinimą.
3. Trečia, verta nuspręsti, ar jums reikia fiksuoto ar nuimamo kablio.

Automobiliniai kabliai, nors ir gali pasirodyti, jog yra tik keletas suvirintų metalo profilių, iš tiesų pagaminti preciziškai, užtikrinant reikiamą tvirtumą bei saugumą. Negalima montuoti automobilio kablio, jei jo konstrukcija buvo mechaniškai pažeista, įlenkta, matosi nekokybiškų virinimo žymių. Pačios automobilio kablio konstrukcijos jokiais būdais negalima modifikuoti - pjauti, virinti ar lenkti, būtina montuoti griežtai vadovaujantis gamintojo instrukcijomis. Montavimo metu nepamirškite devynis kartus pamatuoti ir tik dešimtą kartą pjauti ar gręžti. Pjaukite ne daugiau, o gręžkite ne giliau nei būtina, klaidą ištaisyti gali būti labai brangu.

Vilkimo kablių naudojimas ir priežiūra

Vilkimo kabliai, nors ir atrodo paprasti, reikalauja tinkamo naudojimo ir priežiūros. Po kiekvieno naudojimo kabliuką reikia nuvalyti nuo purvo ir purvo. Reguliarus varžtų ir tvirtinimo detalių būklės tikrinimas yra dar vienas svarbus kablio priežiūros elementas.

Nepamirškite, kad gerai prižiūrėtas kabliukas yra saugumo kelyje garantas.

Praktiniai vilkimo kablių naudojimo patarimai

Naudoti vilktį nėra sunku, tačiau tam reikia laikytis kelių taisyklių:

• Visada įsitikinkite, kad jūsų krovinys yra tinkamai pritvirtintas.
• Reguliariai tikrinkite kabliuko ir jo priedų būklę.
• Tinkamai apšvieskite priekabą arba pritvirtinkite papildomą valstybinį numerį, jei naudojate dviračio laikiklį.

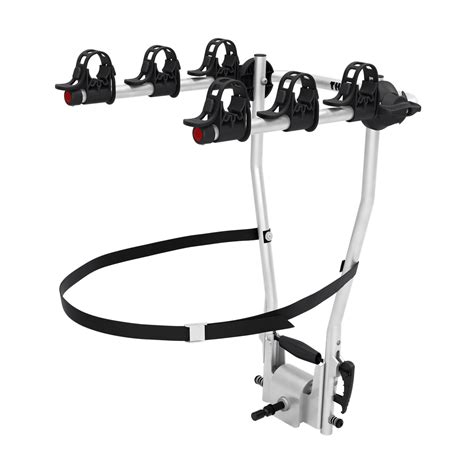

Priekabos ir dviračio stovas - turistinis komplektas

Vilkimo kablio montavimas yra puikus žingsnis transportuojant ne vieną, o kelis dviračius. Saugiai, neribojant bagažo vietos. Kablys ir dviračio laikiklis - puikus derinys. Svarbu tai, kad komplekto montavimas nėra sudėtingas, kaip ir tolesnis jo išardymas.

Kur įsigyti vilkimo kablį „Skoda Octavia“?

Jei ieškote parduotuvės, kurioje rasite autokablių ir kablių priedų, galite rasti platų tokio tipo gaminių asortimentą, skirtą lengviesiems automobiliams ir pristatymo furgonams. Čia taip pat rasite pigių vilkimo kablių. Pigu, bet tuo pačiu patikrinta, iš patikimų gamintojų ir platintojų. Pasiūlyme, be kita ko, yra nuimami (prisukami) kabliai, fiksuoti kabliai, nuimami kabliai ir vilkties kablio kabliai. Galite pasirinkti automatinį kabliuką pagal spindulio tipą. Rengdami aksesuarų, leidžiančių saugiai tempti priekabą, kitą automobilį ar gabenti dviračius, pasiūlymą, orientuojamasi į patikrintus prekės ženklus. Taip rasite tokių gamintojų kaip Bosal, Steinhof ir ACPS-Oris automobilių kablius. Galite pasirinkti kablio kamuoliuko tipą: W5, W6, A, B, C, D arba E.

Vilkimo kablio montavimas - savarankiškai ar su specialisto pagalba?

Kablį galima sumontuoti savarankiškai, tam pakanka pagrindinių įrankių. Vis dėlto daug problemų gali kelti tinkamas elektros pynės prijungimas. Be to, buferio montavimui reikalinga duobė arba keltuvas. Be jų montuoti sunkiau ir labai nepatogu. Kai kuriuose automobiliuose gali prireikti įpjauti galinį buferį. Todėl vilkimo kablio montavimą geriausia patikėti automobilių dirbtuvėms. Būsite tikri, kas viskas veiks nepriekaištingai. Be to, šios paslaugos kaina nėra didelė.

Automobiliuose su pažangia elektronine sistema eilinis vartotojas kablio savarankiškai prijungti nesugebės. Čia specialistų pagalba yra būtina.

Vilkimo kablio montavimo kaina ir trukmė

Profesionalios automobilių dirbtuvės gali sumontuoti vilkimo kablį per dvi valandas. Kiek kainuoja vilkimo kablio montavimas dirbtuvėse? Galutinė kaina priklauso nuo automobilio rūšies ir montavimo sudėtingumo (priklauso nuo to, kiek elementų būtina išmontuoti ir kiek sudėtinga yra prijungti elektros pynę). Paprastas vilkimo kablio montavimas vidutiniškai kainuoja 50 EUR, sudėtingesnis - nuo 60 EUR.

Mechaninis kablio montavimas dažniausiai nekelia problemų - svarbiausia naudoti tinkamus varžtus ir juos priveržti tinkamu sukimo momentu. Dažniausiai problemų kyla dėl netinkamo elektros pynės prijungimo. Todėl geriausias sprendimas - pasinaudoti dirbtuvės siūlomomis paslaugomis, nes montavimas bus atliktas greitai ir tvarkingai - vieną kartą ir gerai.

Dažniausiai užduodami klausimai (DUK)

Kokių tipų yra vilkimo kabliai?

Priekabų tipai: fiksuotas kablys, kablys su nuimama galvute ir ištraukiamas kabliukas. Konkretaus pasirinkimas priklauso nuo individualių vartotojo poreikių.

Kaip prižiūrėti vilkimo kablį?

Automobilio kablys turi būti reguliariai valomas nuo nešvarumų ir purvo ir laikomas sausoje vietoje. Taip pat svarbu reguliariai tikrinti varžtų ir tvirtinimo detalių būklę. Daug lengviau prižiūrėti nuimamus ar nuimamus kablius, tačiau fiksuotus kablius taip pat verta reguliariai prižiūrėti.

Ar kiekviena vilktis tinka kiekvienam automobiliui?

Ne, grąžulas turi atitikti automobilio modelį ar net metus. Todėl prieš pirkdami patikrinkite, ar nurodytas vilkimo kabliukas tinka jūsų automobiliui.

Kiek kainuoja vilkimo kablys?

Kaina priklauso nuo automobilio markės ir modelio. Su tvirtinimo elementais ir lizdu sukomplektuotas kablys vidutiniškai kainuoja nuo 50 EUR.
