Išsiplėtimo indai šildymo sistemose

Harmoningas šildymo sistemos veikimas yra susijęs su tinkamu slėgiu, kurį padeda užtikrinti įrenginys, vadinamas išsiplėtimo indu. Šie indai yra neatskiriama saugios šildymo ir vandens tiekimo sistemos dalis, nes be jų kiekvienas didesnis temperatūros pokytis sukeltų slėgio šuolius, galinčius pažeisti katilą, vamzdžius ir armatūrą.

Kas yra išsiplėtimo indas?

Išsiplėtimo indai šildymo sistemoms - tai membraniniai slėginiai plėtimosi indai, skirti uždaroms šildymo, saulės energijos ir aušinimo cirkuliacinėms sistemoms. Jie veikia pagal statinio slėgio palaikymo principą su azoto pagalve, yra tvirtos konstrukcijos ir gali patikimai bei be pagalbinės energijos.

Išsiplėtimo indai taip pat naudojami vandens šildytuvuose (boileriuose). Bet kokie vandens šildymo procesai yra susiję su tūrio ir slėgio pakitimais, nes šildamas vanduo ne tik kaista ir garuoja, bet ir plečiasi. Vandens išsiplėtimo indas - tai nedidelis rezervuaras, skirtas suvaldyti boileryje kylantį slėgį dėl vandens kaitimo.

Šylantis ir besiplečiantis vanduo patenka į šią talpą ir taip sumažina boilerio viduje esantį slėgį, o vandeniui vėstant vanduo patenka atgal į boilerį. Be šio proceso, boilerio viduje kylantis slėgis dėl vandens plėtimosi gali pasiekti kritinį lygį ir sugadinti svarbius šildytuvo komponentus ar vožtuvus - neatlaikę spaudimo šie gali lemti, kad boileryje šildomas vanduo išsilies į kambarį.

Išsiplėtimo indo sandara ir veikimo principas

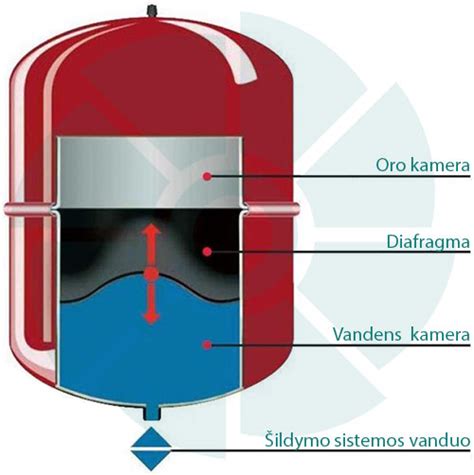

Išsiplėtimo indas sudarytas iš dujų kameros, vandens kameros bei tarp jų esančios membranos. Iš esmės hidroforą sudaro metalinis ar stiklo pluošto korpusas ir speciali membrana (maišas) arba diafragma, priklausomai nuo indo konstrukcijos.

Iš vienos membranos ar diafragmos pusės hidrofore yra vanduo, o iš kitos - suspaustas oras, kurio slėgis turi būti apie 0,2 bar mažesnis, nei nustatytas siurblio įsijungimo slėgis. Kai atsukamas vandens čiaupas, suspaustas oras stumia vandenį iš hidroforo kameros į vandentiekio sistemą. Kai slėgis nukrenta žemiau nustatytos įsijungimo ribos, suveikia slėgio relė ir paleidžiamas siurblys.

Išsiplėtimo indo funkcijos

Pagrindinė išsiplėtimo indo funkcija šildymo sistemose yra vandens plėtimosi absorbavimas. Kadangi vanduo plečiasi dėl temperatūros padidėjimo ar sumažėjimo, indas padeda subalansuoti sistemos veikimą.

Slėginis išsiplėtimo indas naudojamas palaikyti stabilų slėgį vandens tiekimo sistemoje, apsaugo vandens siurblį nuo per ankstyvo susidėvėjimo dėl dažno junginėjimosi, taip pat apsaugo vandens tiekimo sistemą nuo galimų vandens hidraulinių smūgių. Išsiplėtimo indas reikalingas vandens tiekimo sistemoje tinkamo siurblio darbo režimo palaikymui, padeda išvengti vandens slėgio pulsacijų ir hidraulinių smūgių.

Pagrindinės funkcijos:

• Siurblio apsauga nuo priešlaikinio susidėvėjimo.
• Pastovaus slėgio palaikymas vandens tiekimo sistemoje.
• Apsauga nuo vandens hidraulinio smūgio.

Membraninis hidroforas dažniausiai naudojamas vandens tiekimo sistemų ir siurblių darbo stabilizavimui, pastovaus sistemos slėgio užtikrinimui ir hidrosmūgių kompensacijai. Taip pat išsiplėtimo indai naudojami vėsinimo / kondicionavimo sistemose.

Išsiplėtimo indo pasirinkimas ir montavimas

Išsiplėtimo indo talpa

Išsiplėtimo indo talpa gali būti įvairi: nuo mažyčio 8 l tūrio iki didžiulio 500 l siekiančio indo. Šio indo talpos pasirinkimas priklauso nuo sistemos tūrio, darbinio slėgio ir temperatūrų.

Rekomenduojama montuotis išsiplėtimo indą, kuris atitiktų apie 10% šildymo sistemos tūrį. Kitais žodžiais tariant, kiekvienam 100 l šildymo sistemos tūrio turėtų būti ne mažiau kaip 12 l dydžio išsiplėtimo indas. Pagal praktinius skaičiavimus, apytiksliai šildymo sistemos tūris galėtų būti apie 100-140 l. Tokiu atveju, reikėtų išsiplėtimo indo, kurio dydis (talpa) būtų apie 18 l.

Kai kurių katilų gamintojai deklaruoja, kad jų katile įmontuoto indo užtenka šildymo sistemai iki 140 m² arba iki 140 l talpos. Tačiau, turėkime galvoje, kad išsiplėtimo indo membrana yra nesandari, per ją praeina deguonis. Taigi, išankstinio įpūtimo oro pagalvė linkusi gana greitai mažėti. Atitinkamai, mažėja ir indo geba kompensuoti sistemos vandens temperatūrinius išsiplėtimus ir susitraukimus. Jeigu norime tai daryti rečiau, reikia didesnio indo, didesnės atsargos, kad rečiau reikėtų papildyti išankstinio oro išpūtimo slėgį. Todėl visada geriau nusimatyti papildomą išsiplėtimo indą.

120 l vandens šildytuvui reikia montuoti atskirą (geriamam vandeniui skirtą) bent 12 l išsiplėtimo indą. Išsiplėtimo indo talpa skaičiuojama 10% nuo bendro tūrio.

Išankstinis oro slėgis inde

Kompensuojamo vandens tūris labai priklauso nuo išankstinio oro įpūtimo slėgio inde. Standartiškai šildymo sistemos indams jis būna 1,5 bar. Kuo tas slėgis mažesnis, tuo didesnį sistemos tūrį gali kompensuoti indas. Tačiau tas išankstinio oro įpūtimo slėgis negali būti per mažas.

Paprastai buitinėse sistemose (katiluose ir pan.) išankstinio oro įpūtimo slėgis būna 0,75-1,0 bar. Turima galvoje, kad sistemos darbinis slėgis gali būti apie 1,5-2,2 bar (apsauginio vožtuvo suveikimo slėgis yra 3 bar). Visada reikia atsiminti, kad inde nustatomas išankstinis oro įpūtimo slėgis turi būti apie 0,3-0,5 bar ir daugiau mažesnis už laikomą sistemoje darbinį slėgį. Jeigu slėgis šildymo sistemoje turi būti didesnis, būtina didinti indo priešslėgį, kad jis būtų 0,2-0,3 bar mažesnis nei sistemos.

Montavimo vieta

Dažniausiai išsiplėtimo indas montuojamas grįžtamojoje šildymo vamzdyno atšakoje, netoli katilo ar šilumos punkto, kur temperatūra žemesnė, o srautas ramesnis. Išsiplėtimo indus galima montuoti prie vandens šildytuvo ar karšto vandens tiekimo sistemoje.

Kadangi buitinis šildomas vanduo nėra skirtas maistui, nėra apsinuodijimo pavojaus, nors membrana ir nėra skirta geriamam vandeniui. Patartina tokioje situacijoje susimontuoti hidroforo talpą skirtą geriamajam vandeniui ir užsitikrinti, kad karštas vanduo neturės jokių pašalinių kvapų.

Jei naujo indo darbinis slėgis ir talpa yra tinkami esamai sistemai, seną išsiplėtimo indą galima pakeisti nauju be sistemos keitimo.

Priežiūra, gedimai ir remontas

Išsiplėtimo indo priežiūra

Rekomenduojama periodiškai (pvz., kartą per metus) patikrinti oro slėgį inde ir, jei reikia, jį pakoreguoti pagal gamintojo nurodymus. Tokiu būdu gali tekti bent kartą per metus inspektuoti išsiplėtimo indą, jį atjungiant nuo sistemos, pamatuojant išankstinio įpūtimo slėgį ir jį papildant.

Prieš atliekant bet kokias priežiūros / patikrinimo procedūras, atjunkite visus sistemos elektrinius įrengimus, patikrinkite sistemos slėgį ir temperatūrą. Inde esantį priešslėgį galima tikrinti tik tuomet, kai yra ištuštinta vandens sekcija esanti išsiplėtimo inde. Esant maksimaliai tiekiamojo srauto temperatūrai įrenginys nudujinamas termiškai. Cirkuliacinius siurblius reikia išjungti, o įrangą nuorinti.

Boilerio išsiplėtimo indo slėgis yra esminė sistemos veikimo dalis, užtikrinanti stabilų šildymo ar karšto vandens tiekimą. Jis reguliuoja slėgio pokyčius, atsirandančius dėl vandens temperatūros kilimo, taip išvengiant pernelyg didelio slėgio, kuris gali pažeisti įrangą. Optimalus slėgis turi būti nuo 1 bar iki 1,5 bar esant šaltam vandeniui. Kai sistema pradeda šilti, slėgis gali pakilti iki 2 barų. Svarbu reguliariai tikrinti išsiplėtimo indo slėgį, nes netinkamas slėgis gali sukelti pernelyg didelį vandens srautą arba padidinti įrangos nusidėvėjimą. Siekiant užtikrinti efektyvų boilerio darbą, rekomenduojama patikrinti slėgio vožtuvą ir prireikus pripildyti arba sumažinti slėgį.

Dažniausi gedimai ir jų priežastys

Nors šių indų korpusas yra tvirtas ir tarnauja patikimai, tam tikrų išsiplėtimo indų gedimų išvengti neįmanoma. Dažniausi gedimų požymiai:

• Šildymo sistemą tenka vis dažniau nuorinti.
• Pastebite vandens pratekėjimą vamzdžiuose.
• Vandens siurblys nuolatos veikia arba pernelyg dažnai išsijungia ir įsijungia.
• Dažnai suveikiantis apsauginis vožtuvas.
• Slėgio „šuoliai“ sistemoje.
• Girdimi hidrauliniai smūgiai.
• Pastebimas vandens nuotėkis.

Šie požymiai gali signalizuoti, kad išsiplėtimo indas nebeveikia tinkamai.

Galimos priežastys:

• Gali būti blogai parinktas išsiplėtimo indas.
• Jeigu indo užpildyti oru nepavyksta, gali būti, kad membrana yra prilipusi prie indo korpuso. Taip gali atsitikti, jeigu išsiplėtimo indas stovi per šiltoje patalpoje šalia, pavyzdžiui, katilo.
• Jeigu paspaudus oro ventilį bėga vanduo, reiškia membrana yra trūkusi ir reikia keisti arba membraną (didesniuose induose, nuo 500 l) arba visą išsiplėtimo indą.
• Jeigu indas prie sistemos yra prijungtas tiesiogiai, be pajungimo mazgo išsiplėtimo indui, t.y. išardomos jungties su drenažu, tada teks nudrenuoti vandenį iš sistemos bei indo ir atjungti jį mechaniškai nuo sistemos.
• Jeigu slėgis yra per mažas, negu paskaičiuotas arba reikalaujamas konkrečiam pastatui, indą reikia papildomai pripildyti oro (rekomenduojama azotu) iki reikiamo slėgio. Iš gamyklos išėjusiame inde slėgis dažniausiai būna 1,5 bar ir, nekeičiant priešslėgio, jis gali tikti nebent 4 - 5 aukštų namui arba šildymo sistemai, kurioje palaikomas 1,7-1,9 bar slėgis.

Slėgio reguliavimas ir remontas

Jeigu jūsų namo vandens sistemoje palaikomas didesnis negu 1.9 bar slėgis, tuomet gali tekti padidinti Jūsų išsiplėtimo indo priešslėgį pripildant į jį oro. Jūsų išsiplėtimo indo slėgis turi būti 0.2 ar 0.3 bar mažesnis negu kad vandens sistemoje esantis slėgis. Jei pastebite, kad net ir pilnas indas tiekia mažai vandens, gali prireikti sumažinti oro slėgį vandens rezervuare. Tuščiame inde oro slėgis oro kameroje turėtų būti 5-8 psi (0,35-0,55 bar).

Slėgio reguliavimo žingsniai:

1. Uždarykite vandens tiekimo vožtuvą.
2. Ištuštinkite indą atidarydami maišytuvą, kad vanduo bėgtų tol, kol nusustos.
3. Patikrinkite, ar inde vis dar yra vandens.
4. Susiraskite oro vožtuvą.
5. Naudodami dviračio padangų oro pompą per šį vožtuvą į baką įpumpuokite oro.
6. Iš bako išleidę visą vandenį, oro slėgio matuokliu patikrinkite indo slėgį.

Slėgio reduktorius gali būti pakeistas uždarant vandens įvado sklendę ir išimant slėgio vožtuvą iš sistemos. Visuomet naudokitės dviem veržliarakčiais, norėdami vamzdžius sutvirtinti tinkamai.

Remonto žingsniai:

Net ir geriausių šildymo sistemų išsiplėtimo indai genda. Jeigu pastebėjote pro vamzdžių jungtis pratekantį vandenį, tuomet geriausias būdas tai ištaisyti - pirmiausiai atlaisvinti vamzdžių jungtis ir išvalyti visą išlašėjusį vandenį. Tuomet dar kruopščiau išvalykite jungtis nuo susidariusių apnašų ir pan.

1. Nusausinkite visą išsiplėtimo indo korpusą sausu skuduru ir džiovintuvu.
2. Prieš pradedant bet kokius taisymo darbus, būtina išjungti šildymo sistemos elektros maitinimą.
3. Nuimkite vamzdį, vedantį iš šildymo katilo į cirkuliacinį siurblį.
4. Kai įsitikinsite, jog visus gedimus ir įtrūkimus pataisėte, galite vėl paleisti šildymo katilą ir išsiplėtimo indą atveriant tarp jų esantį vožtuvą.

Atkreipkite dėmesį, kad išsiplėtimo indo tarnavimo laikas yra ribotas. Vandenyje gali atsirasti nemalonus kvapas ar skonis. Atsižvelkite į tai, kad jame laikomas kambario temperatūros vanduo ir jis nėra sterilus, todėl laikui bėgant gali tapti antrinio užteršimo šaltiniu.
