Saugus elektros sistemų veikimas priklauso nuo tinkamų laidų sujungimų. Norint išvengti elektros avarijų ir užtikrinti saugų įrenginių eksploatavimą, labai svarbu teisingai identifikuoti laidų spalvas. Šiuolaikiniuose automobiliuose yra daug elektronikos, kuri pasitarnauja padarydama automobilį saugesniu bei patogesniu, tačiau neretai tampa ir papildomu problemų šaltiniu. Anksčiau priekabos rozetei pajungti pakakdavo nuvesti laidus nuo automobilio žibintų, tačiau dabar situacija tapo kur kas sudėtingesnė.
Priekabos kablio montavimas ir elektros pajungimas
Išeitis, kai dažnam automobilio vairuotojui prireikia ką nors pervežti, yra automobilio kablio montavimas ir krovinių transportavimui skirta priekaba. Priekabos kablys - tai mechanizmas, naudojamas automobiliui ir priekabai sukabinti. Kabliai automobiliams gaminami daugumai šiuolaikinių automobilių ir tvirtinami prie automobilio rėmo ar kėbulo konstrukcijų specialiai tam numatytose vietose - specialiuose tvirtinimo taškuose, kurie paprastai uždengiami dangteliais, apsaugant nuo korozijos ir purvo.
Automobilio kablių tipai
-
Fiksuoti kabliai automobiliams
Dažniausiai automobilio kabliai skirstomi į fiksuotus arba nuimamus. Fiksuoti kabliai automobiliams būna dviejų tipų: vientisos suvirintos konstrukcijos arba dažnesnis variantas - tvirtinami varžtais. Tokie automobilio kabliai susideda iš dviejų dalių: specialaus kronšteino, kuris užtikrina patikimą fiksavimą ir vilkimo jėgos tolygų pasiskirstymą, ir sukabinimo kablio. Šios dvi kablio dalys sujungiamos varžtais. Fiksuoti kabliai yra patikimesni ir ilgaamžiškesni, dažniausiai tarnauja ne trumpiau nei pats automobilis, tačiau juos nėra taip lengva nuimti.
-
Nuimami kabliai automobiliams
Nuimami automobilių kabliai tvirtinami specialia užsifiksuojančia spyna, o patį kablį, kyšantį iš už bamperio, bet kuriuo metu galima be vargo nuimti, tuomet jis tampa nematomas.
-
Kiti kablių tipai
Retai sutinkami flanšiniai automobilio kabliai, kurių įrengimui reikalinga speciali aikštelė. Dar rečiau sutinkami užlenkiami automobilių kabliai, kuriuose sukabinimo kablys neužsimena, o užsilenkia už bamperio. Taip pat kartais sutinkami ir elektriniai kabliai automobiliams, kurie valdomi elektros varikliu ir paslepiami už bamperio mygtuku salone.
Pajungimo moduliai šiuolaikiniams automobiliams
Pajungus priekabos rozetę tiesiogiai, prikabinę priekabą, iškart skydelyje pamatytumėte daugybę klaidų pranešimų, įspėjančių apie gedimus elektros grandinėje. Taip nutinka dėl pernelyg išaugusio elektros srovės suvartojimo, tenkančio galinių automobilių žibintų grandinei. Tai pastebėjęs automobilio kompiuteris iškart sureaguoja klaidomis. Šiai problemai išspręsti sukurti specialūs moduliai, kurie valdomi per galinius automobilio žibintus, tačiau pačią rozetę užmaitina atskira, visiškai nepriklausoma elektros grandine. Tai papildomai paplonins piniginę, tačiau būsite tikri, jog automobilio kompiuteriui nepakenks neapskaičiuotai išaugusi elektros srovė galinių žibintų grandinėje.
Priekabos rozetės tipai ir sujungimai

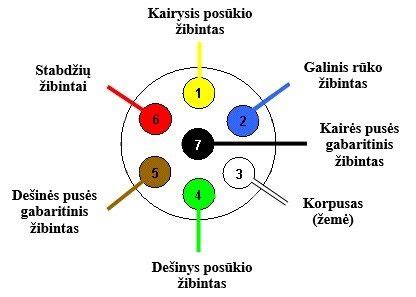

Priekabos rozetė, skirta priekabą užmaitinti elektros srove ir valdyti priekabos šviesos prietaisus, paprastai parduodama atskirai nuo automobilio kablio. Komplekte visada turėtų būti ir priekabos rozetės prijungimo schema. Laidų spalvų reikšmės dažniausiai būna išsamiai aprašytos automobilio kablio montavimo instrukcijose. Automobilio kablio elektrinė įranga - tai komplekte esantis kištukinis lizdas su laidais ir specialus priekabos šviesų valdymo modulis. Priekabos rozetė tvirtinama prie ant kablio tam tikslui numatyto laikiklio varžtais, tuomet priekabos rozetė laidais prijungiama prie specialaus valdymo modulio, o šis - prie automobilio galinių žibintų.
Priekabos rozetė yra standartizuota ir naudojami keli skirtingi jos variantai:
- Septynių gyslų - dažniausiai naudojama ir labiausiai visiems pažįstama.
- Trylikos gyslų - dažniausiai naudojama automobiliuose, skirtuose tampyti sunkesnes priekabas, pavyzdžiui, visureigiuose bei krovininiuose automobiliuose.
- Taip pat būna plokščių jungčių, kurios sutinkamos automobiliuose iš JAV.
Jei kada prireiktų vilkti priekabą, kurios kištukas nesutampa su automobilyje sumontuota priekabos rozete, ne bėda - jos keisti nereikės. Už keletą eurų galite įsigyti perėjimą, kuriuo sujungsite 7 kontaktų lizdą su 13 kontaktų kištuku ar atvirkščiai.
Automobilio kablio montavimas ir laidų pajungimas
Automobilio kablio sumontuoti kieme nepavyks, arba mažų mažiausiai bus labai nepatogu. Darbus patogiausia atlikti ant keltuvo arba duobės. Atjungus elektros srovę, reikia padaryti vietos, kad būtų patogu dirbti. Vadovaujantis montavimo instrukcija, pažymėti ir išgręžti skyles automobilio kablio tvirtinimui. Išgręžus tvirtinimo skyles, automobilio kablys turėtų būti pritvirtintas komplekte esančiais tvirtinimo varžtais.
Pirmiausia suraskite angą bagažinės skyriaus dugne, kad prijungtumėte laidus prie priekabos elektros lizdo. Jei angos pravesti laidams nerasite, teks ją išgręžti. Prijunkite priekabos šviesų modulį prie elektros srovės ir galinių automobilio žibintų pagal gamintojo instrukciją. Patį modulį sumontuokite vietoje, kur jis bus apsaugotas nuo drėgmės, nes drėgmė ir elektronika yra du nesuderinami dalykai.
Neskubėkite prisukti priekabos rozetės prie kablio, nes pritvirtinus rozetę bus sunkiau pajungti laidus. Jungdami laidus naudokitės gamintojo pateikta priekabos rozetės prijungimo schema. Automobilio kablio elektros lizdo prijungimas turi būti atliktas atsargiai, laidus jungiant griežtai tik ten, kur nurodyta schemoje. Sujungiant laidus, negalima jų tiesiog susukti - laidus būtina sulituoti, o sujungimo vietą aptraukti termokembriku, kad ji būtų patikimai apsaugota nuo drėgmės ir korozijos. Kuomet laidai sujungti pagal priekabos šviesų modulio montavimo instrukciją ir prijungti prie rozetės, reikia suformuoti laidų pynę. Baigus darbą, būtina patikrinti, ar jis atliktas sėkmingai.
Automobilių elektros schemų skaitymas ir laidų spalvos
Automobilių elektros schemų skaitymas yra fundamentalus įgūdis, kuris leidžia tiksliai identifikuoti, lokalizuoti ir pašalinti elektros sistemos gedimus. Šiuolaikiniuose automobiliuose, kur įdiegta vidutiniškai 2-3 km laidų ir per 80 elektroninių valdymo modulių, schemų supratimas tapo būtinybe. Šiuolaikinių automobilių elektros sistemos tampa vis sudėtingesnės - vidutinis 2023 metų automobilis turi virš 100 atskirų elektros grandinių, palyginti su vos 30 grandinių 1990-ųjų automobiliuose.
Kaip pradedantiesiems skaityti automobilių laidų schemas | Billas moko automobilių technologijų
Standartizuoti simboliai ir laidų spalvos
Automobilių elektros schemos naudoja standartizuotą simbolių sistemą, kuri padeda greitai identifikuoti komponentus. Pagrindiniai simboliai apima akumuliatorius, saugiklius, reles, rezistorius, jungiklius ir įvairius vartotojus. Kiekvienas gamintojas taip pat turi savo unikalius žymėjimus, tačiau 80% simbolių yra universalūs visose schemose. Automechanikų mokymo centruose inžinieriai, gerai suprantantys simbolių sistemą, diagnozuoja gedimus vidutiniškai 42% greičiau.
Automobilių laidų spalvų ir kodų sistema buvo sukurta standartizuoti elektros instaliaciją. Pagrindinės spalvos (raudona, juoda, geltona, žalia, mėlyna) nurodo laido funkciją, o spalvų kombinacijos ir kodai - konkrečią paskirtį. 92% profesionalų laiko laidų spalvų sistemos išmanymą būtinu įgūdžiu efektyviam gedimų nustatymui.
Laidų spalvų reikšmės automobilių elektros sistemose
Automobilių elektros sistemose naudojama plati laidų spalvų sistema, kuri skiriasi priklausomai nuo gamintojo ir automobilio kilmės šalies. Tyrimai rodo, kad 72% automobilių elektros gedimų yra susiję su netinkamu laidų sujungimu ar pažeistais laidais. Laidų skerspjūvis (diametras) yra kritinis faktorius, kuris užtikrina saugų srovės tekėjimą.
Nuolatinės srovės grandinėse prie teigiamo poliaus prijungtus laidininkus įprasta žymėti raudona spalva, o prie neigiamo poliaus - juoda arba mėlyna. Automobilių elektros instaliacijai būdinga tai, kad jos grandinės, kuriose yra teigiama įtampa, yra raudonos arba raudonų atspalvių (rausvos, oranžinės), o grandinės, prijungtos prie įžeminimo, yra juodos. Kiti laidai turi specifinę spalvą, kurią nustato automobilio gamintojas.
Bendrosios laidų spalvų reikšmės ir standartai
Tarptautinės ir regioninės standartų organizacijos nustato laidų spalvų kodus, siekdamos užtikrinti, kad elektros inžinieriai galėtų saugiai identifikuoti skirtingus laidų tipus. Tai reiškia, kad šalyse, kurios laikosi IEC standartų, mėlyna spalva paprastai reiškia nulinį laidą. Europoje laidų spalvos kodas atitinka standartus, panašius į IEC, tačiau kai kuriuose regionuose gali skirtis.

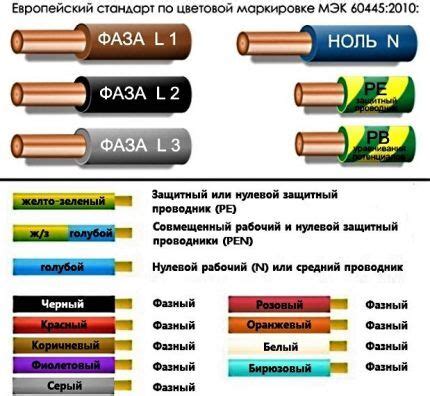

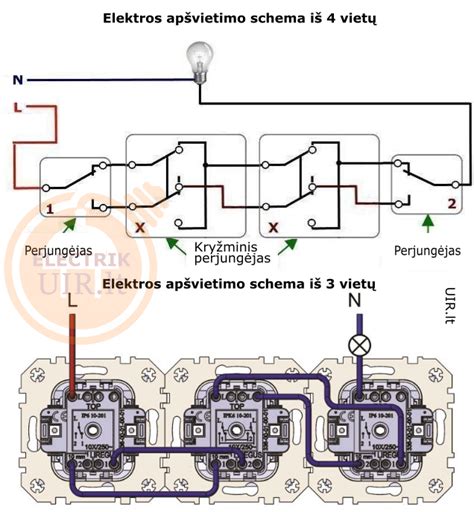

Pagrindinės laidų spalvų reikšmės pagal HD 308 Europos standartą
Instaliaciniame kabelyje esančių laidų spalvos ne veltui yra skirtingos: jos padeda nustatyti kiekvieno laido paskirtį ir funkciją, laikantis standartų, padedančių išvengti laidų sujungimo klaidų ir užtikrinti saugumą.
Pagal HD 308 Europos standarto reikalavimus, 3-jų laidų instaliaciniame kabelyje esančių laidų spalvos reiškia:
- Žaliai geltona - įžeminimo laidas (PE)
- Mėlyna - darbinis (nulinis) laidas (N)
- Rudas, baltas, juodas, raudonas arba violetinis - fazinis laidas (L)
Kai kuriose sistemose, ypač sudėtingose elektros grandinėse ar kelių fazių sistemose, papildomiems laidams su įtampa žymėti gali būti naudojamos kitos spalvos, pavyzdžiui, geltona.
Laidų spalvos skirtinguose regionuose
Įvairiose šalyse ir regionuose vielos spalvų naudojimo standartai gali skirtis. Elektros inžinieriams ir elektrikams ypač svarbu suprasti skirtingų šalių ir regionų laidų spalvų standartus.
- Europa: Įtampingiems laidams dažniausiai naudojama ruda, juoda ir pilka, neutraliems - mėlyna, o įžeminimo laidams - žalia/geltona dviejų spalvų laidai.
- Kinija: Įtampingiems laidams dažniausiai naudojamos raudonos, geltonos ir žalios spalvos, neutraliems - mėlynos, o įžeminimo laidams - geltonai žalios dviejų spalvų laidai. Šį standartą nurodo Nacionalinė standartizacijos administracija.
Kitos laidų spalvų reikšmės
Be pirmiau minėtų įprastų laidų spalvų, kai kuriuose specifiniuose taikymo scenarijuose yra ir kitų laidų spalvų:
- Mėlyna: Nuolatinės srovės grandinėse mėlyni laidai dažniausiai naudojami kaip neigiami poliai. Kintamosios srovės grandinėse mėlyni laidai kartais taip pat naudojami kaip neutralūs laidai.
- Ruda: Kintamosios srovės grandinėse rudi laidai dažnai naudojami kaip įtampos laidai, ypač Europoje ir kai kuriuose kituose regionuose.
- Oranžinė: Kelių laidų grandinėse dažnai naudojami oranžiniai laidai tarpiniai laidai.
- Violetinė ir rožinė: Šios spalvos kartais naudojamos konkretiems tikslams, pvz., valdymo grandinėms arba apšvietimo grandinėms, kad būtų išvengta painiavos su kitais laidais.
Saugumas ir efektyvumas
Nors laido spalva gali padėti greitai nustatyti jo paskirtį, vis tiek turime būti labai budrūs realiai eksploatuodami. Tinkamai suplanuoti elektros instaliacijos laidai, rozečių ir jungiklių vietos bei apšvietimo taškai leidžia užtikrinti saugų ir patogų elektros naudojimą. Elektros instaliacijos planavimas turi būti atliekamas dar prieš pradedant vidaus apdailos darbus.
Svarbiausi patarimai dirbant su elektros instaliacija
- Peržiūrėkite grandinės schemą: Prieš atlikdami bet kokius elektros veiksmus, būtinai peržiūrėkite atitinkamą grandinės schemą, kad patvirtintumėte konkrečią kiekvieno laido funkciją.
- Naudokite bandymo prietaisus: Net jei spalva yra teisinga, naudokite voltmetrą arba multimetrą, kad patikrintumėte, ar spalva yra teisinga.
- Išjunkite maitinimą: Prieš atlikdami bet kokius elektros darbus, būtinai atjunkite maitinimą, kad užtikrintumėte darbo aplinkos saugumą.
- Profesionalus veikimas: Sudėtingose elektros sistemose rekomenduojama dirbti profesionaliems elektrikams, kad būtų išvengta nelaimingų atsitikimų dėl netinkamo veikimo.
Nuolat tobulėjant technologijoms, spalvų kodavimas ir laidų identifikavimas taip pat nuolat tobulėja. Ateityje, populiarėjant išmaniesiems tinklams ir išmaniesiems namams, laidų spalvinis kodavimas gali būti tobulesnis ir išmanesnis. Suprasdami laidų spalvų klasifikaciją ir jų atstovaujamas funkcijas, elektros operacijas galime atlikti saugiau ir efektyviau.
