Reduktoriaus veikimo principas ir tipai

Reduktorius yra mechaninės transmisijos įtaisas, skirtas didelio greičio ir mažo sukimo momento pavarą paversti mažo greičio ir didelio sukimo momento išvesties įrenginiu. Jo pagrindinis tikslas yra suderinti sukimosi greitį ir perduoti sukimo momentą tarp pagrindinės pavaros ir darbinės mašinos. Reduktoriai plačiai naudojami šiuolaikinėse mašinose, tokiose kaip kasybos, kėlimo, energetikos, vandens taupymo, naftos, spalvotųjų metalų, uostų ir kitų sunkiųjų mašinų bei įrangos srityse.

Reduktoriaus veikimo principas

Reduktoriaus veikimo principas remiasi pavarų perdavimo lygiais, siekiant pasiekti greičio sumažinimo tikslą. Variklio, vidaus degimo variklio ar kitos greitojo važiavimo galia sumažinama per pavarą su nedideliu dantų skaičiumi ant reduktoriaus įėjimo veleno, kuri jungiasi su didele pavara ant išėjimo veleno. Šis principas gali būti kartojamas keliais pavarų porų lygiais, kad būtų pasiektas norimas redukcijos efektas ir padidintas išėjimo sukimo momentas. Reduktorius yra gana tiksli mašina, leidžianti ne tik sumažinti greitį, bet ir padidinti sukimo momentą, bei sumažinti apkrovos inerciją (inercijos sumažėjimas yra sumažinimo santykio kvadratas).

Reduktorių tipai ir savybės

Reduktorių pramonėje naudojamos produktų kategorijos apima įvairių tipų pavarų reduktorius, planetinius pavarų reduktorius ir sliekinius reduktorius, taip pat įvairius specialius perdavimo įtaisus, tokius kaip greičio didinimo įtaisai ir greičio reguliavimo įtaisai. Yra keletas pagrindinių reduktorių tipų, kiekvienas su specifinėmis savybėmis ir pritaikymu:

1. Pavarų (cilindriniai) reduktoriai

Tai dažniausiai naudojamas reduktoriaus tipas, paprastai sudarytas iš sraigtinių, svirtinių ir sliekinių pavarų. Jie remiasi lygiagrečiomis arba kryžminėmis cilindrinėmis pavaromis, kad efektyviai perduotų judesį ir galią. Šie reduktoriai paprastai naudoja evoliucinius dantų profilius, o jų gamybos tikslumas gali siekti 4-5 lygį pagal GB/T 10095.2-2008 standartą.

• Savybės: Paprasta konstrukcija, didelis patikimumas, didelis perdavimo efektyvumas (iki 95%), didelė perkrovos galia.
• Taikymas: Plačiai naudojami pramoninėje gamyboje, bendrosios paskirties sunkiųjų mašinų transmisijos įtaisuose, spausdinimo, pakavimo, transportavimo, maisto mašinose, automatiniame sandėliavime, tekstilės pramonėje ir kt.

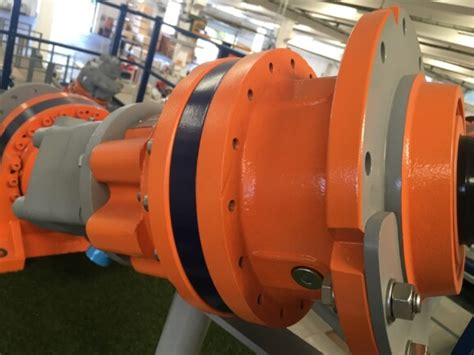

2. Planetiniai reduktoriai

Planetinis reduktorius yra didelio tikslumo ir didelio sukimo momento reduktorius, paprastai sudarytas iš saulės pavaros (centrinės), planetinių pavarų (besisukančių aplink saulės pavarą) ir vidinio žiedo pavaros. Planetinės pavaros sukimąsi verčia saulės pavara suktis, o dėl skirtingo pavarų dydžio pasiekiamas greičio sumažinimas ir sukimo momento padidėjimas.

• Savybės: Kompaktiška struktūra, didelis perdavimo efektyvumas (paprastai 95-98%), didelis tikslumas (laisvumas ≤3 lanko min.), didelis sukimo momento tankis, sklandus ir tylus veikimas, mažas tarpas, didelis patikimumas, universalumas.
• Taikymas: Robotika (robotų rankos), pramoninė automatika (konvejerių sistemos, pakavimo mašinos), CNC staklės, spausdinimo presai, medžiagų tvarkymo įranga (šakiniai krautuvai, kranai), atsinaujinanti energija (vėjo turbinos), medicininė įranga (chirurginiai robotai).

3. Sliekinės pavaros reduktoriai

Sliekinės pavaros reduktorius yra didelio mažinimo koeficiento ir mažo triukšmo reduktorius, paprastai sudarytas iš sliekinio rato (bronzine pavara) ir slieko (sraigtinio veleno). Jis naudoja pavarų perjungimo keitiklius, kad sumažintų variklio apsisukimų skaičių ir gautų didesnį sukimo momentą. Šilumos kriauklės arba aušinimo ritės dažnai integruojamos, kad būtų išvengta temperatūros kilimo.

• Savybės: Kompaktiška struktūra, didelis mažinimo koeficientas, mažas triukšmas, geras stabilumas, atvirkštinio savaime užsifiksuojančia funkcija (įėjimo ir išėjimo velenai nėra toje pačioje ašyje ar plokštumoje).
• Taikymas: Liftuose, automatinėse duryse, buitiniuose prietaisuose ir kitose srityse, kur reikalingas didelis sukimo momentas ir stabilus perdavimas.

4. Kūginės pavaros reduktoriai

Kūginės pavaros reduktoriai yra skirti pakeisti jėgos perdavimo kryptį, paprastai 90°. Tarp jų spiralinės kūginės krumpliaračiai pasižymi puikiu glotnumu ir didesniu dantų kontakto greičiu.

• Savybės: Didelis perdavimo efektyvumas, paprasta konstrukcija, didelis patikimumas, aukšto standumo ketaus korpusas.
• Taikymas: Plačiai naudojami statybinėse mašinose, metalurgijos įrangoje ir kitose srityse.

5. Pavarų dėžės

Pavarų dėžė, dar žinoma kaip greičio reduktorius, yra esminis energijos perdavimo sistemų komponentas. Tai reduktorius, galintis perjungti kelias pavaras, paprastai susidedantis iš kelių pavarų rinkinių. Jis paverčia didelio greičio, mažo sukimo momento įvestį iš variklio į mažo greičio ir didelio sukimo momento išvestį, užtikrinant, kad mechaninė įranga veiktų efektyviai, sklandžiai ir tiksliai.

• Savybės: Didelis perdavimo efektyvumas, sudėtinga struktūra, platus greičio diapazonas.
• Taikymas: Automobiliai, orlaiviai, laivai ir kitos sritys.

Reduktoriaus greičio santykio apskaičiavimo metodai

Norint apskaičiuoti reduktoriaus greičio santykį (i), naudojami keli metodai:

1. Nurodytas skaičiavimo metodas: Greičio santykis = įėjimo greitis ÷ išėjimo greitis. Pavyzdžiui, jei įėjimo greitis yra 1500r/min, o išėjimo greitis yra 25r/min, tada greičio santykis yra: i = 60:1.
2. Pavarų sistemos skaičiavimo metodas: Greičio santykis = varomosios pavaros dantų skaičius ÷ pavaros dantų skaičius. Jei tai daugiapakopis pavarų mažinimas, tada visų akių pavarų rinkinių ratų dantų skaičius ÷ vairavimo rato dantų skaičius, tada padauginkite gautus rezultatus.
3. Diržo, grandinės ir trinties rato redukcijos santykio apskaičiavimo metodas: Greičio santykis = varomojo rato skersmuo ÷ varančiojo rato skersmuo.

Taip pat svarbu atsižvelgti į darbo sąlygų koeficientą, kuris nustatomas pagal tokius veiksnius kaip dienos darbo valandos, smūgio apkrova ir perjungimo dažnis. Reduktoriaus sukimo momentas apskaičiuojamas pagal formulę: reduktoriaus sukimo momentas = 9550 × variklio galia ÷ variklio galios įėjimo sukimosi dažnis × greičio santykis × naudojimo koeficientas.

Vairo reduktorius

Vairavimo sistemos pavara gali būti mechaninė, hidraulinė arba mišrioji. Mechanine pavara vairas su vairuojamaisiais ratais jungiamas mechaniškai naudojant velenus, reduktorius, traukes ir svirtis. Lengvuosiuose automobiliuose dažniausiai naudojamos mechaninės ir mišriosios pavaros.

Vairo reduktoriaus korpuse yra įmontuotas įstrižakrumplis krumpliaratis, kuris sujungtas su krumpliastiebiu. Sukant vairą, besisukantis krumpliaratis stumia krumpliastiebį, kuris sujungtas su vairo trauklėmis, taip pasukdamas ratus. Krumpliastiebį prie krumpliaračio stumia spyruoklė, kuri pašalina laisvumą. Kartais krumpliaračio galuose būna zonos su mažėjančiais krumpliais, kurios padidina perdavimo skaičių. Kintamas perdavimo skaičius pasiekiamas padidinus sektoriaus vidurinį krumplį ir krumpliastiebio vidurinį tarpkrumplį.

Vairo mechanizmo problemos ir priežiūra

Nors vairo mechanizmo problemos yra retas reiškinys, jos negali būti ignoruojamos, nes gali sukelti kontrolės praradimą. Svarbu pastebėti gedimo požymius ir laiku imtis remonto. Dažniausi vairo sistemos gedimų požymiai:

• Sunkiai sukasi vairas: Gali reikšti vairo stiprintuvo problemas. Pirmiausia patikrinkite vairo stiprintuvo skysčio lygį.
• Vairo vibracija, drebėjimas: Gali signalizuoti apie ratų suvedimo problemas arba vairo stiprintuvo gedimą dėl teršalų sistemoje.
• Vairas paslysta: Atspindi vairo stiprintuvo gedimą.
• Laisvas vairas: Dažniausiai susidėvėjusi vairo kolonėlė ir vairo traukės.
• Didelė vairo vibracija įsibėgėjant ar sukant posūkį: Dažniausiai sukelia sugedę arba susidėvėję vairo traukės.
• Transporto priemonė nestabili arba traukiasi į vieną pusę: Dažnai rodo susidėvėjusios vairo pavaros problemą.
• Triukšmas sukant vairą: Gali sukelti atsilaisvinęs arba nusidėvėjęs vairo stiprintuvo diržas arba žemas vairo stiprintuvo skysčio lygis.

Vairo stiprintuvo priežiūra

Vairo stiprintuvas yra vienas svarbiausių šiuolaikinių automobilių vairo sistemų elementų. Tam, kad stiprintuvas veiktų idealiai, jam reikalingas specialus hidraulinis skystis, kuris sukuria hidraulinę jungtį tarp vairo ir priekinių ratų, taip sumažindamas pastangas, reikalingas ratams pasukti.

Vairo stiprintuvo skysčių tipai:

• Automatinės pavarų dėžės skystis (ATF)
• Sintetinis vairo stiprintuvo skystis (dažniausiai naujesniuose automobiliuose)
• Nesintetinis mineralinės alyvos pagrindu pagamintas skystis (tradicinis)

Pakeisti vairo stiprintuvo skystį reikia priklausomai nuo jo tipo ir kiekio sistemoje, vadovaujantis originalios įrangos gamintojo (OEM) rekomendacijomis. Jei skystis yra tamsios spalvos, tai ženklas, kad jį reikia pakeisti. Idealiu atveju skystis turėtų būti šviesios spalvos.

Elektromobilių vairavimo ypatumai

Nors elektromobiliai neretai vis dar apipilami mitais, jų valdymas iš esmės nesiskiria nuo įprastų automobilių su vidaus degimo varikliu. Skirtumai pastebimi akseleratoriaus pedalo paspaudimo metu - elektromobilio pagreitis yra didesnis ir tolygesnis dėl didesnės sukimo momento reikšmės, lemiančios sprogstamąją momentinę galią važiavimo pradžioje. Pradedantiesiems vairuotojams rekomenduojama važiuoti lėčiau ir švelniau, naudoti „EKO“ režimą, nes staigus akceleratoriaus naudojimas greitai išeikvoja baterijos energiją.

Ekonomiškas vairavimas ir energijos taupymas

Elektromobilio vairavimas tampa sąmoningesnis ir ekonomiškesnis siekiant geresnio energijos ir nuvažiuojamo atstumo santykio. Svarbu numatyti veiksmus į priekį, teisingai planuoti stabdymą, akseleraciją ir laikytis greičio apribojimų. Kuo didesnis važiavimo greitis, tuo daugiau energijos reikia jam palaikyti.

Vairuojant elektromobilį, būtina įvaldyti regeneracinį stabdymą, kurio metu atgaunama energija. Važiuojant mieste, šis režimas gali pakeisti tradicinį stabdymą kojiniu stabdžiu. Ilgesnėms kelionėms rekomenduojama kruopščiai planuoti maršrutą, įskaitant galimybę sustoti įkrauti automobilį.

Daugelis elektromobilių turi energijos sąnaudas optimizuojančias funkcijas. Nuvažiuojamą atstumą galima padidinti dar prieš išvažiuojant pašildžius arba atvėsinus automobilio saloną, taip sumažinant energijos poreikį kelionės metu. Naudojant tik sėdynės ir vairo šildymo funkcijas trumpais atstumais šaltu oru, sunaudojama mažiau energijos nei įšildant visą automobilio saloną.
