Automobilio pavarų sistema: tipai, veikimas ir strateginė reikšmė

Automobilio pavarų sistema yra esminis sąsajos sluoksnis tarp variklio galios ir transporto priemonės gebėjimo prisitaikyti prie skirtingų eksploatacinių sąlygų. Gilus pavarų architektūros supratimas yra būtinas siekiant optimizuoti transporto priemonės naudingumą pagal konkrečius darbinius ciklus, mažinti riziką bei užtikrinti saugumą ir efektyvumą. Varančioji sistema lemia, kaip efektyviai sukimo momentas perduodamas į kelio dangą ar reljefą, tiesiogiai veikiant saugumą, degalų sąnaudas, eksploatacinį efektyvumą ir dinamines charakteristikas.

Transmisija ir jos reikšmė

Transmisija yra pagrindinė transporto priemonės galios perdavimo sistemos sudedamoji dalis, kuri atlieka svarbų vaidmenį perduodant galią iš variklio į ratus ir galiausiai lemia transporto priemonės greitį ir našumą. Automobilių savininkams ir entuziastams labai svarbu suprasti transmisijos galutinę pavarą ir jos funkcijas.

Transaksas (transaxle) yra pagrindinis mechaninis komponentas priekiniais ratais varomų ir kai kurių galiniais ratais varomų transporto priemonių. Jis sujungia transmisijos, ašies ir diferencialo funkcijas į vieną integruotą bloką. Ši konstrukcija leidžia sukurti kompaktiškesnį ir efektyvesnį išdėstymą, nes pavarų dėžė yra tiesiai po varikliu ir yra jungtis tarp variklio ir varomųjų ratų.

Transaksą sudaro keli pagrindiniai komponentai, įskaitant transmisiją, diferencialą ir galutinę pavarą. Transmisija yra atsakinga už pavarų perjungimą ir galios perdavimą iš variklio į transaksą. Diferencialas leidžia ratams suktis skirtingu greičiu posūkiuose, užtikrindamas sklandų ir stabilų valdymą. Galutinė pavara yra paskutinis transakso sistemos komponentas ir yra atsakingas už tolesnį transmisijos sukimosi greičio sumažinimą prieš jai pasiekiant ratus.

Galutinė pavara: paskutinis galios perdavimo etapas

Galutinė pavara, taip pat žinoma kaip diferencialo galutinė pavara, yra paskutinis transmisijos galios perdavimo proceso etapas. Pagrindinė jos funkcija - dar labiau sumažinti pavarų dėžės galios greitį prieš perduodant ją ant ratų. Šis greičio sumažinimas būtinas, kad ratų sukimosi greitis atitiktų transporto priemonės greitį ir variklio galią. Galutinę pavarą sudaro krumpliaračių rinkinys, dažniausiai žiedinė krumpliaratis ir krumpliaratis, kurios veikia kartu, kad pasiektų reikiamą sumažinimą. Žiedinė pavara yra prijungta prie diferencialo, o krumpliaratis yra varomas transmisijos išėjimo velenu. Kai krumpliaratis sukasi, jis varo žiedinę pavarą, dar labiau sumažindamas greitį prieš perduodant galią ratams.

Galutinė pavara vaidina labai svarbų vaidmenį bendram automobilio veikimui ir efektyvumui. Ji sumažina pavarų dėžės galios sūkių skaičių ir užtikrina, kad ratai gautų reikiamą sukimo momentą, kad transporto priemonė būtų varoma į priekį. Tai ypač svarbu greitėjant ir įkopiant į stačias įkalnes, nes tai leidžia automobiliui išlaikyti greitį ir galią nesukeliant pernelyg didelio variklio apkrovimo. Be to, galutinė pavara prisideda prie transporto priemonės degalų naudojimo efektyvumo. Optimizuodama ratų greitį, galutinė pavara padeda užtikrinti, kad variklis veiktų efektyviausiu diapazonu, sumažindama degalų sąnaudas ir išmetamųjų teršalų kiekį. Tai ypač svarbu šiuolaikinėms transporto priemonėms, kur degalų efektyvumas ir poveikis aplinkai yra pagrindiniai gamintojai ir vartotojai.

Be funkcinės svarbos, galutinė pavara vaidina svarbų vaidmenį bendrame vairavimo potyryje. Išlaikydama tinkamą greitį ir sukimo momentą prie ratų, galutinė pavara prisideda prie sklandaus ir jautraus pagreičio, taip pat stabilaus ir nuspėjamo valdymo. Tai labai svarbu norint užtikrinti patogų ir malonų vairavimo patirtį transporto priemonės keleiviams.

Diferencialas: kontroliuojamo judėjimo pamatas

Diferencialo būtinybė kyla iš neišvengiamų geometrijos dėsnių. Atliekant posūkį, išorinis ratas turi nusukti ilgesnį lanką nei vidinis ratas. Be mechanizmo, leidžiančio reguliuoti ratų sukimosi skirtumą, padangos būtų priverstos „šiniruotis“ dėl trinties skirtumų, blogėtų stabilumas ir smarkiai padidėtų komponentų dilimas. Diferencialas yra pagrindinis elementas, saugantis padangų ilgaamžiškumą, valdymo tikslumą ir nuoseklų vairavimo elgesį įvairiose situacijose.

Mechaninis diferencialo veikimas

Diferencialas yra mechaninis mazgas, įmontuotas tarp dviejų ratų toje pačioje ašyje, paskirstantis jėgą ir leidžiantis ratams suktis skirtingais kampiniais greičiais. Jo veikimas grindžiamas specifine krumpliaračių konfigūracija ir tikslia sąveika:

• Įvestinis krumpliaratis (pinion): Įėjimo krumpliaratis, gaunantis sukimo momentą iš variklio ir pavarų dėžės.
• Žiedinis krumpliaratis: Varomas pinion, jis suka visą diferencialo korpusą ir perduoda pavaras į šoninius elementus.
• Šoniniai krumpliaračiai: Supjaustyti (splined) į ašies velenus ir perduodantys pavarą tiesiai ratams.
• Vidiniai (spider) krumpliaračiai: Šie smulkūs krumpliaračiai yra vienintelė diferencialo „intelekto“ forma - tiesiuoju važiavimu jie lieka stacionarūs korpuso atžvilgiu, taip sumažindami šilumos kaupimąsi ir dilimą; posūkiuose jie sukasi, leidžiant vienam ratui suktis lėčiau už kitą.

Tvirta, kieta ašis be diferencialo priverstų abu ratus suktis vienodu greičiu, sukeliančiu vidinio rato slydimą ir mechaninį „blokavimą“. Toks susiejimas veda prie neprognozuojamo valdymo, prastesnės šoninės kontrolės ir netolygios padangų abrazijos. Todėl diferencialas yra neatsiejama kelių saugumo dalis. Šiuolaikinėje inžinerijoje universalus diferencialas dažnai integruojamas į vieną kompaktišką transaksę (transaxle), pasiekiant priekinių ašių pakavimo efektyvumo viršūnę - tai leidžia taupyti vietą, sumažinti komponentų ilgį ir supaprastinti montavimo procesą.

Automobilių pavarų dėžių tipai

Automobilių pavarų sistemos skirstomos į kelias pagrindines konfigūracijas, kurios pasirenkamos pagal eksploatacines aplinkas ir vartotojo reikalavimus.

Priekinė pavarų sistema (FWD): efektyvumui ir praktikai skirta inžinerija

Priekinė pavarų sistema (FWD), angliškai trumpinama kaip „front wheel drive“, tapo pramonės standartu daugeliui vartotojams skirtų automobilių, nes ji strategiškai leidžia maksimaliai išnaudoti salono erdvę ir gamybos pralaidumą. Sutelkusi pavarų agregatus į priekinę automobilio dalį, inžinieriai gali pašalinti pavaros velenui reikalingą grindų aukštą „kalnelį“, taip suteikdami plokščią grindų sprendimą ir daugiau erdvės keleiviams arba kroviniams.

Transaksės konfigūracija FWD sistemoje

FWD architektūroje variklis ir pavarų dėžė dažnai sujungiami į kompaktišką bloką, vadinamą transaksė (transaxle). Ši korpuso konstrukcija talpina pavarų dėžės mechaniką ir diferencialą, o galia į ratus perduodama per CV ašis (konstantinio greičio ašys), leidžiančias vienu metu vairuoti ir perduoti jėgą. Tokia konfigūracija supaprastina gamybą, mažina medžiagų kiekį ir gerina aerodinamiką dėl mažesnio ilgio transmisijos komponentų.

Nors FWD pasižymi išskirtiniu pakavimo efektyvumu ir ekonomiškumu, jis turi tam tikrų kompromisų dinamikoje ir svorio pasiskirstyme. Kadangi priekinė ašis atlieka tiek vairavimo, tiek varomosios jėgos funkcijas, FWD automobiliai dažniau linksta į pavertimą į vidų (understeer) ir patiria momentinį vairo krypties svyravimą (torque steer) stipriai gabenant galią. Šios charakteristikos daro FWD optimalia kasdienio naudojimo aplinkai, kur prioritetas teikiamas prognozuojamam valdymui, degalų taupymui ir vietos efektyvumui, o ne ekstremaliam dinamikos ribų išnaudojimui. Kasdieniam, taupiam važinėjimui labiausiai tinka automobilis su priekiniais varančiais ratais. Jie lengvai valdomi, saugūs.

Galinė pavarų sistema (RWD): dinamikos standartiškumas ir vairavimo tikslumas

Galinė pavarų sistema (RWD), angliškai žymima „rear wheel drive“, išlieka inžineriniu etalonu prabangiems ir aukštos klasės performanso automobiliams dėl strateginio mechaninių darbų paskirstymo. Atidalinus vairavimo ir varomosios jėgos funkcijas, RWD leidžia sukurti subalansuotą važiuoklę, geresnį svorio pasiskirstymą ir preciziškesnį sukimo momentų valdymą. Galiniais ratais varomi automobiliai skirti suteikti aštrius pojūčius. Jie greiti ir vairuotojui padovanoja gerų akimirkų, kurių tikrai nesuteiks priekiniais ratais varomas automobilis.

Galios srauto kelias RWD sistemoje

RWD konfigūracijoje variklis dažniausiai statomas išilgai automobilio ašies (longitudinal). Galia teka iš pavarų dėžės per ilgo ilgio pavaros veleną iki galinio diferencialo, kuris paskirsto sukimo momentą galiniams ratams. Tokiu būdu galiniai ratai stumia automobilį į priekį, o priekiniai ratai lieka atsakingi daugiausia už krypties kontrolę, todėl vairuotojas gauna aiškesnį pasipriešinimo jutimą ir galimybę dinamiškai koreguoti automobilio elgseną per akseleraciją ir posūkius. Stebimas vairavimo ir jėgos atskyrimas suteikia labiau prognozuojamą kontrolę ir aštresnį pagreitį. Intensyviau spaudžiant akceleratorių, masė persiskirsto link galinės ašies, didinant vertikinę apkrovą ant varančiųjų ratų ir suteikiant geresnį sukibimą.

Tačiau RWD konstrukcija turi savų trūkumų - slidžių paviršių (sniegas, ledas) atveju trūksta apkrovos ant varančiųjų ratų, kas gali sukelti staigų sukibimo praradimą ir perteklinį slydimą (oversteer). Kompaktiškesni automobiliai naudoja konstrukciją, kai variklis montuojamas prie galinių varančiųjų ratų. Tokią konstrukciją naudoja dauguma „BMW“ modelių, taip pat „Ford Mustang“ ir kiti tradiciniai sportiniai automobiliai. Tokį slydimą suvaldyti sudėtinga, nes nuo trajektorijos pirmiausiai ima slysti automobilio galas.

Keturių ratų pavara (4x4): ekstremalių reljefų valdymas ir sukimo momento dauginimas

Jei eksploatacinė aplinka tampa nenuspėjama arba reikalauja didelio sukimo momentinio potencialo - pavyzdžiui, specialūs darbai bekelėje, gelbėjimo operacijos ar sunkių krovinių traukimas - keturių ratų pavara (4x4) tampa kertiniu elementu. Šios sistemos „širdis“ yra perdavimo dėžė (transfer case), kuri kontroliuoja sukimo momento paskirstymą tarp priekinių ir galinių ašių ir, priklausomai nuo konstrukcijos, gali keisti pavarų santykius. Daugeliu atvejų varomoji variklio galia tarp ašių paskirstoma netolygiai , pvz., 30:70, 40:60 ar 50:50.

Veikimo režimai ir sukimo momento analizė 4x4 sistemoje

Dauguma 4x4 sistemų turi rankiniu būdu pasirenkamus režimus, leidžiančius pritaikyti pavarų perdavimą prie reljefo ir pasipriešinimo:

• 2H (Dvi aukštos): Numatytoji būsena, siunčianti galią tik į galinę ašį - skirta ekonomiškam važiavimui magistralėmis ir stabiliai kelionei.
• 4H (Keturi aukšti): Įjungus priekinių ratų pavarą gaunamas maždaug 50/50 galios paskirstymas. Šis režimas skirtas dangoms su ribotu sukibimu ir paprastai ribojamas iki vidutinių greičių (pavyzdžiui, tarp 30 ir 55 mph / ~48-89 km/h), priklausomai nuo gamintojo nurodymų.
• 4L (Keturi žemi): Ekstremalus režimas, naudojantis mažesnį pavarų diapazoną (pvz., 4:1 santykį) sukimo momento dauginimui. Pavyzdžiui, jei variklis gamina 300 Nm sukimo momento, 4L režimas gali tai paversti į maždaug 1 200 Nm prie ratų, suteikiant milžinišką traukos jėgą, reikalingą uolų kopimui arba gilios pelkės įveikimui.

Užsirakinančių diferencialų būtinybė

Ekstremaliame reljefe atvira diferencialo konstrukcija tampa silpnybe - ji nukreipia galią į ratą, turintį mažiausią pasipriešinimą (dažnai tą, kuris suka dygiant purve ar ore). Užsirakinantis diferencialas yra „branduolinis sprendimas“ - jis praktiškai išjungia diferencialo atskyrimą ašyje, verčiant abu ratus suktis vienodu greičiu nepriklausomai nuo sukibimo skirtumų. Daugelyje „pilno laiko 4x4“ sistemų taip pat integruojamas centrinis diferencialas, leidžiantis priekinei ir galinei ašims suktis skirtingu greičiu sausame kelyje, taip išvengiant perdavimo sistemos „užspaudimo" ir komponentų perkrovos.

Visų ratų pavara (AWD): automatinis intelektas ant kelio

Visų ratų pavara (AWD) yra nuolatinis, „visada pasiruošęs“ sprendimas, skirtas šiuolaikiniam vairuotojui, kuris nori našumo ir saugumo be rankinio režimų keitimo. Skirtingai nuo 4x4 sistemų, AWD yra optimizuota aukštesniems greičiams ir kintančioms, bet ne ekstremalioms bekelės sąlygoms.

Daugiasluoksnė sankaba ir dinaminis įsijungimas AWD sistemoje

Šiuolaikinės AWD sistemos naudojasi ratų sukimosi greičio jutikliais, stebinčiais sukibimą milisekundžių intervalais (pvz., kas 10 ms). Dauguma sistemų efektyvumui pirminį krūvį laiko vienoje ašyje (dažniausiai priekinei). Kai jutiklis aptinka slydimą, valdymo blokas aktyvuoja daugiasluoksnę sankabą, kuri laipsniškai prijungia galinį pavaros veleną prie transmisijos ir nukreipia sukimo momentą ten, kur yra didesnis sukibimas. Šis automatinis momentų perskirstymas pagerina stabilumą ir vairavimo saugumą dar prieš vairuotojui pajutus bet kokį valdymo nuostolį.

AWD sistema suteikia pasitikėjimo lygyje, kai keliuose yra šlapia danga ar lengvas sniegas - sistema laiku ir sklandžiai paskirsto galią, kad būtų išvengta slydimo. Tačiau AWD paprastai neturi žemo pavarų diapazono, todėl ji nėra tinkama ekstremaliam uolų lipimui ar didelės traukos bekelės situacijoms. Jos vertė slypi automatiškame galios perskirstyme - vairuotojui nereikia rūpintis režimais, sistema pati valdys sukimo momentą, optimizuodama saugumą ir kasdienį našumą.

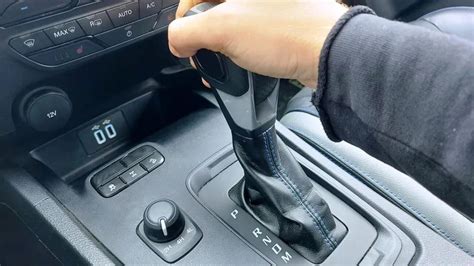

Automatinės pavarų dėžės režimai

Automatinės pavarų dėžės (angl. automatic transmission) turi įvairių pozicijų, kurios žymimos raidėmis ir simboliais. Šios raidės ir simboliai nurodo vairuotojui, kokia yra pasirinkta transmisijos funkcija. Suprasti šių raidžių reikšmes yra būtina, norint efektyviai ir saugiai valdyti automobilį. Automatinės pavarų dėžės padeda vairuoti lengviau, įskaitant miesto sąlygas. Vairuotojai nebereikia baimės perjungti pavarų. Šios dėžės sumažina klaidų riziką. Vairavimas tampa malonus ir sklandus. Šiandien automatinės pavarų dėžės labai populiarus pasirinkimas. Jų naudoja daug vairuotojų, įskaitant miesto gyventojus. Kiekvienas pavarų dėžės tipas turi savo specifinius režimus. Tradicinis pasirinkimas yra toroidinės automatinės pavarų dėžės. Jų naudoja daug vairuotojų dėl patikimumo.

Dažniausiai naudojamos raidės ir jų reikšmės

• P - Parkavimas (angl. Park): Ši pozicija naudojama, kai automobilis yra stovintis. Pavarų dėžė blokuoja ratų sukimosi galimybes. Šis režimas ypač svarbus, kai automobilis stovi ir yra pasiruošęs parkavimui. P režimas yra svarbi funkcija automatinėse pavarų dėžėse, užtikrinanti automobilio saugumą ir palengvinanti parkavimą.
• R - Atbulinė pavara (angl. Reverse): Ši pozicija leidžia automobiliui judėti atgal. Naudojant atbulinę pavarą, svarbu laikytis saugos taisyklių ir būti itin atsargiems, stebint aplinką.
• N - Neutralus režimas (angl. Neutral): Ši pozicija leidžia varikliui veikti, bet sukimo momentas nepasiekia ratų. Neutrali padėtis leidžia vairuotojui laikyti automobilį vietoje be noro važiuoti. Kai automobilis sustojęs ilgiau nei 2 minutes, rekomenduojama pasirinkti N padėtį, visada įjungiant rankinį stabdį, siekiant sumažinti kuro sąnaudas.
• D - Važiavimas (angl. Drive): Ši pozicija naudojama važiuojant į priekį. Automobilis automatiškai keičia pavaras pagal greitį ir akceleratoriaus paspaudimą. D režimas yra patogus tiek pradedantiems, tiek patyrusiems vairuotojams ir dažniausiai pasirenkamas kasdieninėse važiavimo situacijose.
• S - Sportinis režimas (angl. Sport): Šis režimas leidžia vairuoti dinamiškiau ir efektyviau. Sportinis režimas gerai tinka greitai reaguojant važiuojant, idealus greitkeliuose arba sportiniu stiliumi. Šis režimas mažina stabdžių apkrovą, leidžia efektyviai naudoti variklio galingumą ir suteikia daugiau kontrolės automobilio dinamikai.
• L - Žemos pavaros (angl. Low): Ši pozicija padeda palaikyti didesnį variklio sūkių dažnį ir išlaikyti stabilumą kylant į kalną, efektyviau veikiant varikliui. Pasinaudoti raide L ypač pravartu, kai reikia stabdyti varikliu, nestabdant stabdžių papildomai. Ši funkcija gali būti naudinga važiuojant žemyn leidžiančiais keliais.

Papildomos pozicijos ir funkcijos

• 1, 2, 3 arba D1, D2, D3: Naudojama esant ypatingoms kelio sąlygoms, kai reikia didesnės kontrolės.
• O/D - Overdrive (angl. viršutinė pavara): Leidžia važiuoti aukštesne pavara, siekiant kuro ekonomijos.
• M arba +/- - Mechaninis režimas: Leidžia vairuotojui rankiniu būdu perjungti pavaras.
• B režimas: Naudojamas hibridiniuose ir elektromobiliuose, leidžia automobiliams greitai prarasti greitį per trumpesnį atstumą, naudojant regeneracinį stabdymą (variklis stabdo). Tai sumažina stabdžių nusidėvėjimą ir leidžia vairuotojams važiuoti sklandžiau.

Pavarų sistemų palyginimas ir rekomendacijos

Norint pateikti pagrįstas rekomendacijas, svarbu suderinti pagrindines mechanines sistemas su kliento konkrečiais eksploataciniais poreikiais. Giliai suprantant skirtumą tarp pavarų tipų, jų mechaninių kompromisų ir eksploatacinių reikalavimų, galima prioritetizuoti saugumą, našumą ir ilgalaikį kliento pasitenkinimą.

Be to, verta atkreipti dėmesį į papildomus faktorius: techninės priežiūros prieinamumą, atsarginių dalių išlaidas, kuro ekonomiją ir taikomų elektroninių sistemų pagalbą (ESP, TC, aktyvūs diferencialai), nes šie elementai daro tiesioginę įtaką gyvavimo ciklo kaštams ir eksploataciniam patikimumui. Rekomenduojama atlikti patikrinimus realiomis sąlygomis arba simuliacijomis: bandymo važiavimai skirtinga danga, apkrovos testai su pilnu kroviniu, sankabos ir transmisijos temperatūros stebėsena intensyvaus naudojimo metu. Tokie įrodymais pagrįsti duomenys leidžia tiksliai įvertinti, kuri pavarų sistema atitinka klientų reikalavimus pagal jų misiją, biudžetą ir saugumo standartus.

Priežiūra ir atnaujinimai

Kaip ir bet kuris mechaninis komponentas, pavarų dėžės galutinė pavara reikalauja reguliarios priežiūros ir priežiūros, kad būtų užtikrintas optimalus veikimas ir ilgaamžiškumas. Reguliarūs patikrinimai ir skysčių keitimas yra labai svarbūs siekiant užkirsti kelią pavaros ir guolių susidėvėjimui galutinėje pavaroje. Be to, pašalinus bet kokį neįprastą pavarų dėžės sklindantį triukšmą ar vibraciją, galima nustatyti galimas galutinės pavaros problemas, kol jos neperauga į rimtesnes problemas. Taip pat svarbu laikytis gamintojo rekomenduojamų pavarų dėžės ir galutinės pavaros priežiūros intervalų, nes šių komponentų nepaisymas gali sukelti ankstyvą susidėvėjimą ir galimą gedimą. Iniciatyvūs atliekant techninę priežiūrą ir greitai išsprendus visas problemas, transporto priemonių savininkai gali užtikrinti, kad transmisijos galutinė pavara ir toliau veiktų sklandžiai ir patikimai per visą transporto priemonės eksploatavimo laiką.

Automobilių entuziastams ir į našumą orientuotiems vairuotojams transmisijos galutinė pavara taip pat gali būti atnaujinimo ir patobulinimų tikslas. Antrinės rinkos pavarų rinkiniai ir riboto praslydimo diferencialai yra populiarūs atnaujinimai, galintys pagerinti pagreitį, sukibimą ir bendrą našumą. Šie atnaujinimai keičia pavarų skaičių ir diferencialo elgseną, todėl galima agresyviau įsibėgėti ir pagerinti valdymo savybes. Tačiau svarbu atkreipti dėmesį į tai, kad keičiant galutinę transmisijos pavarą reikia būti atsargiems, nes dėl netinkamo atnaujinimo ar įrengimo gali kilti važiavimo problemų, taip pat gali būti pažeisti kiti transmisijos komponentai. Svarstant bet kokius transmisijos galutinės pavaros pakeitimus, labai svarbu pasitarti su patyrusiu specialistu ir laikytis gamintojo nurodymų.

Tokios automatinės pavarų dėžės, kaip DSG ir CVT, yra labai populiarios. DSG, pavyzdžiui, „Volkswagen“ automobiliuose, padeda pasiekti efektyvumo. Automobilių meistrų nuomone, remontas gali kainuoti daugiau. Tačiau naujausios technologijos padeda pavarų dėžėms būti patvarioms ir ilgaamžiškoms. Norint pasinaudoti visais automatinės pavarų dėžės privalumais, svarbu laikytis kelio taisyklių ir gamintojo rekomendacijų. Reikia reguliariai stebėti automobilio elgesį. Jei pastebėsite neįprastus signalus, kreipkitės į specialistus. Įkalnėse ar buksyravime pasirinkite specialų režimą. Reguliari techninė priežiūra yra būtina, kad jūsų automatinė pavarų dėžė būtų ilgaamžiška.
