Priekabos Lempos Pajungimo Schema

Tinkamai veikiančios priekabos šviesos yra neatsiejama saugaus ir teisėto priekabos naudojimo dalis. Jos užtikrina, kad kiti eismo dalyviai pastebėtų jūsų priekabą bet kokiomis sąlygomis ir suprastų jūsų ketinimus - stabdymą, posūkius ar atbulinę eigą. Šiame straipsnyje detaliai aptarsime visus svarbiausius aspektus, susijusius su priekabos šviesų pajungimu, nuo pagrindinių komponentų iki praktinių patarimų ir informacijos apie stabdžių valdymo vožtuvus.

Pagrindiniai Komponentai ir Įrankiai Priekabos Šviesų Pajungimui

Norint tinkamai pajungti priekabos šviesas, reikalingi šie pagrindiniai komponentai ir įrankiai:

• Farkopas (vilkimo įtaisas): Tai prie automobilio tvirtinamas įtaisas su specialiu lizdu priekabos laidų jungčiai.
• Priekabos laidų jungtis (kištukas): Paprastai būna 7 arba 13 kontaktų ir jungia priekabos apšvietimo sistemą su automobilio elektros sistema.
• Automobilio laidų lizdas (rozetė): Prie farkopo pritvirtintas lizdas, į kurį įstatomas priekabos kištukas.
• Laidai: Reikalingi tinkamo skerspjūvio laidai, atsižvelgiant į apkrovą. Geriausia naudoti specialius laidus, skirtus automobilių elektros sistemoms.
• Jungtys: Izoliuotos jungtys, skirtos laidams sujungti.
• Izoliacinė juosta: Laidų izoliavimui.
• Multimetras (testeris): Elektros grandinės patikrinimui.
• Replės: Laidų užspaudimui ir atjungimui.
• Atsuktuvas: Tvirtinimo elementams atsukti ir prisukti.
• Litavimo įranga (rekomenduojama): Patikimesniam laidų sujungimui.

Priekabos Šviesų Jungčių Tipai: 7 ir 13 Kontaktų

Populiariausi yra du priekabos šviesų jungčių tipai: 7 kontaktų ir 13 kontaktų. Kiekvienas tipas turi savo privalumų ir trūkumų, todėl svarbu pasirinkti tinkamą, atsižvelgiant į jūsų poreikius.

7 Kontaktų Jungtis

Tai labiausiai paplitęs tipas, ypač senesnėse priekabose. 7 kontaktų jungtis palaiko pagrindines apšvietimo funkcijas, tokias kaip:

• Posūkio signalai (kairys ir dešinys)
• Stabdžių žibintai
• Gabaritiniai žibintai
• Numerio apšvietimas
• Masė

7 kontaktų jungtis yra paprastesnė ir pigesnė, tačiau ji neturi papildomų funkcijų, tokių kaip atbulinės eigos žibintas ar nuolatinis maitinimas.

13 Kontaktų Jungtis

Ši jungtis yra modernesnė ir universalesnė. Ji palaiko visas 7 kontaktų jungties funkcijas, taip pat papildomas:

• Atbulinės eigos žibintas
• Nuolatinis maitinimas (pvz., vidaus apšvietimui priekaboje)
• Maitinimas įjungus degimą (pvz., šaldytuvui priekaboje)
• Papildoma masė

13 kontaktų jungtis yra brangesnė ir sudėtingesnė pajungti, tačiau ji suteikia daugiau galimybių ir funkcionalumo, ypač jei priekaboje yra daug elektros įrangos.

Priekabos Šviesų Pajungimo Schemos

Toliau pateikiamos tipinės 7 ir 13 kontaktų jungčių schemos. Svarbu griežtai laikytis šių schemų, kad užtikrintumėte tinkamą šviesų veikimą ir išvengtumėte trumpojo jungimo.

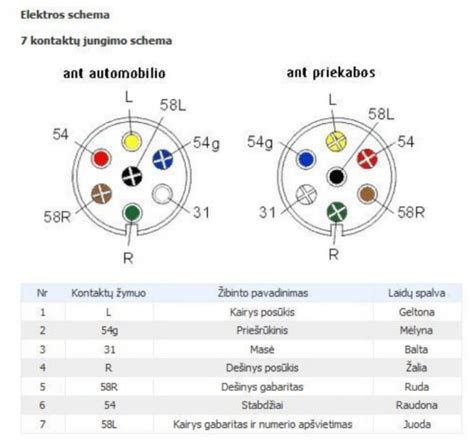

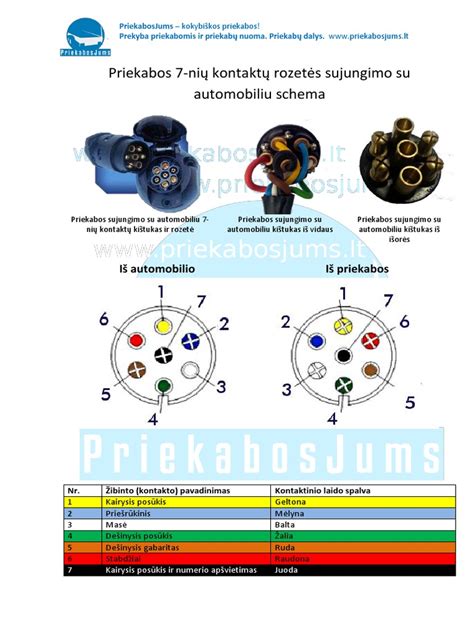

7 Kontaktų Jungties Schema

13 Kontaktų Jungties Schema

Svarbu: Spalvos gali skirtis priklausomai nuo gamintojo. Visada patikrinkite konkrečios jungties schemą.

Žingsnis Po Žingsnio: Priekabos Šviesų Pajungimo Instrukcija

Ši instrukcija apima pagrindinius priekabos šviesų pajungimo etapus. Prieš pradėdami, įsitikinkite, kad turite visus reikiamus komponentus ir įrankius.

1. Atsijunkite automobilio akumuliatorių: Tai svarbu norint išvengti trumpojo jungimo ir elektros smūgio.
2. Raskite automobilio laidų lizdą (rozetę): Jis paprastai būna prie farkopo.
3. Identifikuokite laidus: Naudodami multimetrą arba laidų schemą, nustatykite, kuris laidas atsakingas už kurią funkciją (posūkis, stabdys, gabaritas ir t.t.).
4. Pajunkite laidus: Atsargiai prijunkite priekabos laidų jungties laidus prie automobilio laidų lizdo laidų. Naudokite jungtis arba lituokite laidus, kad užtikrintumėte patikimą sujungimą.
5. Izoliuokite jungtis: Apvyniokite visas jungtis izoliacine juosta, kad apsaugotumėte nuo trumpojo jungimo ir korozijos.
6. Patikrinkite jungtis: Dar kartą patikrinkite, ar visos jungtys yra tvirtos ir tinkamai izoliuotos.
7. Prijunkite automobilio akumuliatorių: Atsargiai prijunkite akumuliatorių.
8. Patikrinkite šviesas: Įjunkite automobilio šviesas ir patikrinkite, ar visos priekabos šviesos veikia tinkamai (posūkiai, stabdžiai, gabaritai, numerio apšvietimas, atbulinės eigos žibintas, jei yra).

Dažniausios Problemos ir Jų Sprendimai

Pajungiant priekabos šviesas, gali kilti įvairių problemų. Štai keletas dažniausių ir jų sprendimai:

• Šviesos neveikia: Patikrinkite, ar tinkamai prijungti laidai, ar nėra trumpojo jungimo, ar neperdegė saugikliai.
• Šviesos mirksi netinkamai: Patikrinkite masės jungtį, ar ji yra tvirta ir patikima.
• Perdegę saugikliai: Patikrinkite, ar nėra trumpojo jungimo laiduose.
• Skirtingų šviesų veikimas vienu metu: Patikrinkite, ar laidai nesusimaišę.

Jei nepavyksta išspręsti problemos savarankiškai, kreipkitės į specialistą.

Saugos Patarimai

• Visada atjunkite automobilio akumuliatorių prieš pradėdami dirbti su elektros sistema.
• Naudokite tik tinkamo skerspjūvio laidus, atsižvelgiant į apkrovą.
• Užtikrinkite, kad visos jungtys būtų tvirtos ir tinkamai izoliuotos.
• Reguliariai tikrinkite priekabos šviesas, kad įsitikintumėte, jog jos veikia tinkamai.
• Jei nesate tikri dėl savo gebėjimų, kreipkitės į specialistą.

Alternatyvūs Sprendimai ir Modernizavimas

Belaidės Priekabos Šviesos

Jei nenorite vargti su laidais, galite naudoti belaidžius priekabos šviesų sprendimus. Šios sistemos naudoja radijo bangas arba Bluetooth ryšį, kad perduotų signalus iš automobilio į priekabos šviesas. Belaidės sistemos yra lengvai montuojamos ir naudojamos, tačiau jos gali būti brangesnės ir jautresnės trukdžiams.

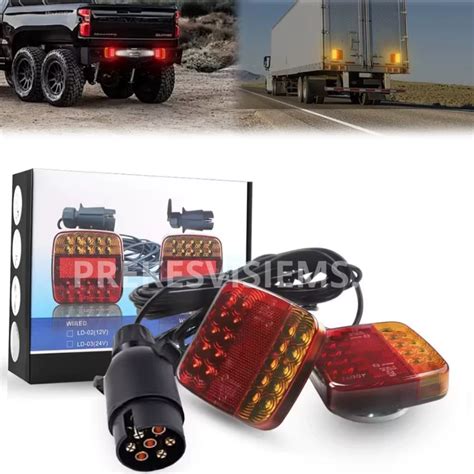

LED Žibintai

Jei norite pagerinti priekabos apšvietimą, galite pakeisti senus žibintus į LED žibintus. LED žibintai yra ryškesni, taupesni ir ilgaamžiškesni nei tradiciniai žibintai. Jie taip pat sunaudoja mažiau energijos, todėl mažiau apkrauna automobilio elektros sistemą.

Technologijų Įvairovė: Kaitrinės Lemputės vs. LED

Renkantis priekabos galinius žibintus, vienas svarbiausių sprendimų yra technologijos pasirinkimas: tradicinės kaitrinės lemputės ar modernūs šviesos diodai (LED).

Kaitrinės Lemputės

Tai senesnė, laiko patikrinta technologija. Jų privalumai - žema pradinė kaina ir paprastas lemputės pakeitimas jai perdegus. Tačiau jos turi ir trūkumų: trumpesnis tarnavimo laikas, didesnis energijos suvartojimas, jautrumas vibracijoms ir smūgiams (kas ypač aktualu priekaboms), lėtesnis įsižiebimo laikas (ypač pastebima stabdžių šviesose, kur kiekviena sekundės dalis svarbi).

Šviesos Diodai (LED)

LED technologija pastaraisiais metais tapo dominuojanti priekabų apšvietimo srityje dėl akivaizdžių pranašumų. Nors pradinė LED žibintų kaina paprastai yra didesnė (pvz., LED žibintas priekabai už 18.00 € ar 26.00 €, palyginti su paprastesniais už 9.50 € ar 10.00 €), ilgalaikėje perspektyvoje jie dažnai atsiperka.

LED privalumai:

• Ilgaamžiškumas: LED tarnavimo laikas yra ženkliai ilgesnis nei kaitrinių lempučių, siekiantis dešimtis tūkstančių valandų. Tai reiškia retesnius keitimus ir mažesnes eksploatacijos išlaidas.
• Energijos efektyvumas: LED žibintai sunaudoja gerokai mažiau elektros energijos, mažiau apkraudami velkančiosios transporto priemonės elektros sistemą. Tai ypač aktualu naudojant daug elektros įrangos turinčias priekabas (pvz., kemperius).
• Atsparumas: LED neturi trapių kaitinimo siūlų, todėl yra daug atsparesni vibracijoms, smūgiams ir aplinkos poveikiui. Daugelis kokybiškų LED žibintų, kaip minėtas FT-270 LED, yra hermetiški (atsparūs vandeniui ir dulkėms, dažnai atitinkantys IP klasės reikalavimus) ir gali veikti plačiame temperatūrų diapazone (pvz., nuo -40°C iki +55°C).
• Greitesnis įsižiebimas: LED įsižiebia praktiškai akimirksniu. Tai ypač svarbu stabdžių šviesoms - net ir nedidelis laiko sutaupymas gali reikšti keliais metrais trumpesnį stabdymo kelią iš paskos važiuojančiam automobiliui.
• Ryškumas ir matomumas: LED šviesa dažnai yra ryškesnė ir geriau matoma įvairiomis sąlygomis.

LED trūkumai:

• Aukštesnė pradinė kaina: Nors kainos mažėja, LED žibintai vis dar yra brangesni nei tradiciniai.
• Remonto sudėtingumas: Jei sugenda integruotas LED modulis, dažniausiai tenka keisti visą žibintą ar jo dalį, o ne tik pigią lemputę.
• Suderinamumas: Kai kuriose senesnėse transporto priemonėse gali kilti problemų dėl LED žibintų mažos varžos (pvz., borto kompiuteris gali rodyti klaidingą pranešimą apie perdegusią lemputę). Tokiais atvejais gali prireikti papildomų varžų ar adapterių.

Priekabos Stabdžių Valdymo Vožtuvas

Priekabos valdymo vožtuvas yra svarbus komponentas, leidžiantis kontroliuoti priekabos stabdžius, ypač kai naudojama pneumatinė stabdžių sistema. Jis yra atsakingas už suspausto oro tiekimą ir valdymą, užtikrinant stabdžių veikimą tiek įprastai, tiek avarijos atveju.

Vožtuvo Tipai ir Veikimo Principas

Vožtuvai gali būti vieno arba dviejų laidų jungties tipo. Jie valdo suspaustą orą, nukreipdami jį iš automobilio į priekabos stabdžių sistemą. Veikiant stabdžiams, oras patenka į vožtuvą ir per atitinkamas linijas pasiekia stabdžių cilindrus priekaboje. Kritiniu atveju, pavyzdžiui, nutrūkus oro linijai, vožtuvas automatiškai suaktyvina priekabos stabdžius.

Dažniausios Problemų Priekabos Stabdžių Sistemoje

Problemos gali kilti dėl netinkamo laidų sujungimo, oro nuotėkių, sugedusių vožtuvų ar kitų komponentų. Pavyzdžiui, jei po priekabos atjungimo oras iš jos neatbėga, tai gali reikšti problemą su atjungimo vožtuvu. Jei stabdant automobiliu priekabos stabdžiai neveikia, gali būti netinkamai sujungti laidai arba problema su valdymo vožtuvu.

Teisiniai Aspektai ir Reglamentavimas

Svarbu žinoti, kad priekabos šviesos turi atitikti tam tikrus teisinius reikalavimus. Pavyzdžiui, stabdžių žibintai turi būti raudonos spalvos, o posūkių signalai - geltonos. Taip pat, priekaba turi turėti numerio apšvietimą. Prieš naudodami priekabą, įsitikinkite, kad visos šviesos atitinka galiojančius įstatymus.

Privalomi Galiniai Žibintai ir Jų Funkcijos

Standartinis priekabos galinis žibintas dažniausiai yra kombinuotas įrenginys, talpinantis savyje kelis atskirus šviesos elementus, kurių kiekvienas turi specifinę paskirtį. Suprasti šias funkcijas yra pirmas žingsnis renkantis tinkamą žibintą.

Pagrindinės funkcijos:

• Gabaritinė šviesa (pozicijos žibintas): Tai nuolat deganti raudona šviesa, žyminti priekabos galinį kontūrą. Ji yra būtina, kad kiti vairuotojai tamsoje ar esant blogam matomumui galėtų įvertinti priekabos plotį ir atstumą iki jos.
• Stabdžių šviesa: Ryškesnė raudona šviesa, įsijungianti nuspaudus stabdžių pedalą. Ji signalizuoja iš paskos važiuojantiems vairuotojams apie greičio mažinimą ar sustojimą, taip padedant išvengti susidūrimų iš galo.
• Posūkio signalas: Mirksinti geltona (oranžinė) šviesa, rodanti ketinimą sukti į kairę ar dešinę arba persirikiuoti. Aiškus ir laiku įjungtas posūkio signalas yra gyvybiškai svarbus manevruojant.
• Numerio ženklo apšvietimas: Balta šviesa, skirta apšviesti priekabos valstybinį numerį, kad jis būtų įskaitomas tamsoje pagal teisės aktų reikalavimus. Ši funkcija gali būti integruota į vieną iš galinių žibintų (dažniausiai kairįjį) arba įrengta kaip atskiras žibintas. Kartais, kaip pavyzdžiui, modelyje FT-270 LED, numerio apšvietimas gali būti įrengtas žibinto šone.

Papildomos galimos funkcijos:

• Atbulinės eigos žibintas: Balta šviesa, įsijungianti įjungus atbulinę pavarą. Ji apšviečia erdvę už priekabos, palengvindama manevravimą atbuline eiga, ir informuoja kitus eismo dalyvius apie šį manevrą. Dažniausiai įrengiamas dešiniajame žibinte (pvz., kai kuriuose FT-270 LED variantuose).
• Rūko žibintas: Labai ryški raudona šviesa, skirta naudoti tik esant ypač blogam matomumui (pvz., tirštame rūke, smarkiai sningant ar lyjant), kad priekaba būtų geriau matoma iš galo. Paprastai montuojamas kairėje pusėje arba centre. Gali būti kaip atskiras žibintas (pvz., minėtas "Galinis žibintas priešrūkinis, raudonas, LED" už 9.50 €) arba integruotas į kombinuotą žibintą.
• Atšvaitas: Nors tai nėra aktyvus šviesos šaltinis, trikampio formos raudonas atšvaitas (arba integruotas į žibinto korpusą) yra privalomas elementas, atspindintis kitų transporto priemonių šviesas ir taip didinantis priekabos matomumą net tada, kai jos žibintai nedega (pvz., stovint).

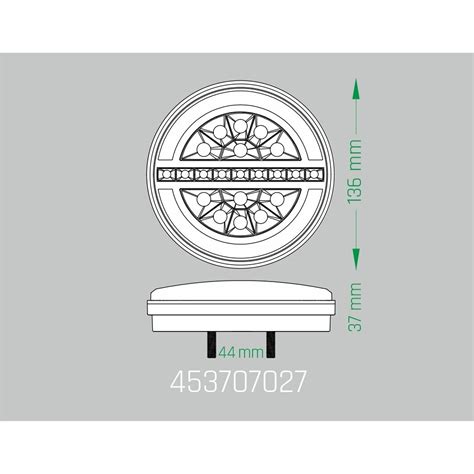

Vienas žibintas gali atlikti kelias funkcijas. Pavyzdžiui, LED žibintas FT122 yra universalus, tinkantis tiek kairei, tiek dešinei pusei, kas supaprastina atsarginių dalių laikymą ir keitimą.

Montavimas: Nuo Teorijos Prie Praktikos

Nors kai kurie pardavėjai teigia, kad montavimas yra lengvas ir pateikiamos aiškios instrukcijos, praktikoje gali kilti sunkumų, ypač neturint patirties. Svarbiausia - atidumas ir teisingas pajungimas.

Montavimo žingsniai:

1. Paruošimas: Įsitikinkite, kad turite reikiamus įrankius (atsuktuvus, raktus, laidų nužievinimo ir sujungimo įrankius, testerį ar multimetrą). Atjunkite priekabos elektros jungtį nuo automobilio. Jei keičiate senus žibintus, saugiai juos demontuokite.
2. Mechaninis tvirtinimas: Pritvirtinkite naują žibintą prie priekabos tam skirtoje vietoje. Užtikrinkite, kad jis būtų tvirtai prisuktas ir nejudėtų nuo vibracijų. Atkreipkite dėmesį į teisingą žibinto orientaciją (kairė/dešinė, viršus/apačia), ypač jei yra integruotas numerio apšvietimas ar asimetriškas atšvaitas.

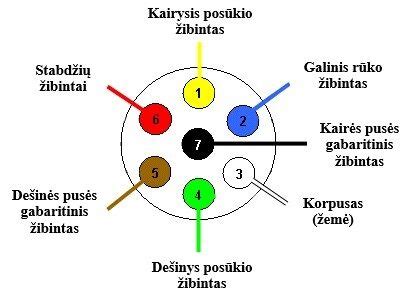

3. Elektrinis pajungimas: Tai atsakingiausia dalis. Priekabos laidynas jungiamas prie žibinto per jungtį arba atskirais laidais. Labai svarbu teisingai sujungti laidus pagal jų funkcijas. Nors spalvos gali skirtis priklausomai nuo gamintojo ir standarto (pvz., ISO 1724 7-pin jungčiai), dažniausiai naudojamos šios spalvos (būtina pasitikrinti konkrečiu atveju!):
   • Geltona: Kairysis posūkis
   • Mėlyna: Rūko žibintas (jei yra)
   • Balta: Įžeminimas (masė)
   • Žalia: Dešinysis posūkis
   • Ruda: Dešinysis gabaritas (ir numerio apšvietimas, jei integruotas)
   • Raudona: Stabdžių šviesos
   • Juoda: Kairysis gabaritas (ir numerio apšvietimas, jei integruotas)

   13-pin jungtyse yra papildomų kontaktų atbulinei eigai, nuolatiniam maitinimui ir kt. Visada vadovaukitės konkretaus žibinto ir priekabos laidyno schema! Klaidingas pajungimas gali sukelti trumpąjį jungimą, sugadinti žibintus ar net automobilio elektros sistemą. Naudokite kokybiškas jungtis, užtikrinkite gerą kontaktą ir izoliaciją, apsaugokite jungtis nuo drėgmės.

4. Kištukinio lizdo vieta: Velkančiosios transporto priemonės kištukinis lizdas (rozetė) turėtų būti montuojamas gale, arti centro. Tai užtikrina patogesnį priekabos laido prijungimą ir mažesnę tikimybę jį pažeisti manevruojant.
5. Testavimas: Prijunkite priekabą prie automobilio ir kruopščiai patikrinkite visų žibintų funkcijų veikimą: įjunkite gabaritus, paspauskite stabdį, įjunkite kairįjį ir dešinįjį posūkius, atbulinę eigą (jei yra), rūko žibintą (jei yra). Įsitikinkite, kad visos šviesos veikia teisingai ir sinchroniškai su automobilio žibintais. Patikrinkite numerio apšvietimą.

Jei nesate tikri dėl savo sugebėjimų, ypač dirbant su elektros sistema, patikėkite žibintų montavimą profesionalams autoservise. Tai užtikrins teisingą pajungimą ir saugų naudojimą.

Teisiniai Reikalavimai ir Reglamentavimas: Ką Būtina Žinoti?

Priekabų apšvietimo įrenginiai yra griežtai reglamentuojami teisės aktais. Nesilaikant reikalavimų, ne tik rizikuojama savo ir kitų saugumu, bet ir gresia baudos bei problemos pereinant privalomąją techninę apžiūrą.

Pagrindiniai reikalavimai Lietuvoje (ir ES):

• Privalomi žibintai: Kiekviena priekaba privalo turėti:
  • Du galinius raudonus gabaritinius žibintus.
  • Du galinius raudonus stabdžių žibintus (gali būti kombinuoti su gabaritiniais).
  • Du galinius geltonus (oranžinius) posūkio signalus.
  • Vieną ar du baltus numerio ženklo apšvietimo žibintus.
  • Du priekinius baltus atšvaitus (nebent priekaba labai siaura).
  • Du galinius raudonus trikampio formos atšvaitus (žyminčius priekabą).
  • Šoninius oranžinius atšvaitus (skaičius ir išdėstymas priklauso nuo priekabos ilgio).
• Papildomi žibintai: Galima įrengti (kai kuriais atvejais privaloma, pvz., tam tikro pločio priekaboms):
  • Vieną ar du galinius baltus atbulinės eigos žibintus.
  • Vieną ar du galinius raudonus rūko žibintus.
  • Papildomus gabaritinius žibintus (pvz., viršutinius plačioms priekaboms).

  Jei įrengiami neprivalomi žibintai (pvz., papildomas rūko žibintas, stabdymo signalo žibintas), jie taip pat turi atitikti nustatytus techninius reikalavimus ir būti homologuoti.

• Išdėstymas ir matomumas: Žibintai turi būti sumontuoti simetriškai (išskyrus numerio, rūko, atbulinės eigos žibintus), tam tikrame aukštyje nuo žemės paviršiaus ir tam tikru atstumu nuo priekabos kraštų. Jie turi būti aiškiai matomi nustatytais horizontaliais ir vertikaliais kampais.
• Techninė būklė: Visi žibintai turi būti veikiantys, švarūs, nepažeistais gaubtais. Šviesos spalva ir intensyvumas turi atitikti reikalavimus. Kaip nurodyta viename iš šaltinių, tikrinama, ar vienu metu šviečia abu artimųjų šviesų žibintai (tai labiau taikoma pačiam automobiliui, bet rodo bendrą požiūrį į apšvietimo sistemos tvarkingumą), ar jie sureguliuoti pagal gamintojo instrukcijas.
• Homologacija: Visi montuojami žibintai ir atšvaitai privalo turėti "E" ženklą.

Techninės apžiūros metu tikrinamas visų privalomų šviesos prietaisų veikimas, jų būklė, spalva, išdėstymas ir homologacijos ženklai. Netvarkingi ar reikalavimų neatitinkantys žibintai yra viena dažniausių priežasčių, kodėl priekabos "nepraeina" techninės apžiūros.

Priežiūra ir Gedimų Diagnostika: Ilgesniam Tarnavimui

Norint užtikrinti patikimą galinių žibintų veikimą ir išvengti netikėtumų kelyje, būtina reguliari jų priežiūra.

• Reguliarus tikrinimas: Prieš kiekvieną kelionę, ypač ilgesnę ar tamsiu paros metu, vizualiai patikrinkite žibintų būklę ir paprašykite kieno nors pagalbos arba patys patikrinkite visų funkcijų (gabaritų, stabdžių, posūkių, atbulinės eigos, rūko) veikimą.
• Švara: Žibintai turi būti švarūs. Purvas, dulkės ar sniegas gali ženkliai sumažinti šviesos intensyvumą ir matomumą. Reguliariai nuvalykite žibintų gaubtus drėgna šluoste.
• Kontaktų tikrinimas: Periodiškai patikrinkite elektros jungtis tarp automobilio ir priekabos (kištuką ir lizdą) bei laidų sujungimus prie pačių žibintų. Ieškokite korozijos, oksidacijos požymių, palaidų laidų. Esant reikalui, išvalykite kontaktus specialiomis priemonėmis ir užtikrinkite tvirtą sujungimą.
• Sandarumo tikrinimas: Stebėkite, ar žibintų viduje nesikaupia drėgmė ar vanduo. Tai rodo pažeistą sandarumą. Drėgmė gali sukelti koroziją, trumpuosius jungimus ir greitą žibintų gedimą.

Šis straipsnis pateikė išsamų vadovą apie priekabos šviesų pajungimą. Tikimės, kad ši informacija bus naudinga jums užtikrinant saugų ir teisėtą priekabos naudojimą.

Dažnai Užduodami Klausimai (DUK)

• Ar galiu pats pajungti priekabos šviesas? Taip, jei turite reikiamų žinių ir įrankių. Tačiau, jei nesate tikri, geriau kreiptis į specialistą.
• Kiek kainuoja priekabos šviesų pajungimas? Kaina priklauso nuo to, ar dirbate patys, ar samdote specialistą, taip pat nuo naudojamų komponentų.
• Kur galiu įsigyti priekabos šviesų komponentus? Juos galite įsigyti automobilių dalių parduotuvėse arba internetu.
• Ar galiu naudoti 7 kontaktų kištuką su 13 kontaktų lizdu? Taip, tam naudojami adapteriai ar konversijos laidai.
• Ką daryti, jei naujesniame automobilyje jungiant priekabos žibintus pasirodo klaida? Šiuolaikiniai automobiliai su borto kompiuteriais gali aptikti priekabos žibintų mažą varžą ir signalizuoti klaidą. Tokiais atvejais gali prireikti specialių adapterių arba varžų, kurios imituoja didesnę apkrovą. Rekomenduojama konsultuotis su automobilio gamintojo atstovu arba autoelektriku.
