Šiame straipsnyje pateikiama išsami informacija apie Peugeot 407 priekinių žibintų ir kitų sistemų saugiklius. Automobilio saugiklių dėžutės gali skirtis priklausomai nuo automobilio gamybos metų ir komplektacijos.
Saugiklių dėžučių tipai
Peugeot 407 (1-os kartos, 2005 m., taip pat žinomas kaip "D22", "D23", "D25") turi 4 skirtingas saugiklių dėžutes:
- Prietaisų skydelio saugikliai (Instrument Panel Fuses)
- Prietaisų skydelio saugikliai 2 (Instrument Panel Fuses 2)
- Variklio skyriaus saugikliai (Engine Compartment Fuses)
- Bagažinės saugikliai (Trunk Fuses)
Prietaisų skydelio saugikliai (Instrument Panel Fuses)
Šioje saugiklių dėžutėje yra šie saugikliai:
| Tipas | Nr. | Aprašymas |
|---|---|---|
| MINI 15A | 1 | Diagnostikos lizdas, žemos srovės apsauga nuo vagysčių. |
| MINI 20A | 4 | Bagažinės aptarnavimo blokas, priekabos aptarnavimo blokas, vairo valdikliai, automobilio radijas, signalizacija, navigacija-telematika, daugiafunkcis ekranas, automatinė pavarų dėžė. |
| MINI 15A | 5 | Signalizacijos sirena, sistema aptinkanti padangų slėgio trūkumą. |
| MINI 10A | 6 | Automatinės pavarų dėžės elektronika, sankabos jungiklis, elektrochrominis veidrodis, kosmetinis veidrodėlis, žemėlapių skaitytuvai, diagnostikos jungtis, vairo kampo jutiklis, ESP dvigubas jutiklis, panoraminis stogas (407 SW), priekiniai ir galiniai stogo žibintai. |
| MINI 15A | 7 | Signalizacija (papildomai sumontuota). |
| ATO 30A | 9 | Galinio lango stiklo pakėlėjas (sekwencyjny). |
| ATO 20A | 10 | Priekinis 12V aksesuarų lizdas, automobilio žiebtuvėlis, pirštinių dėžės jungiklis, telematika (priklausomai nuo paskirties). |
| MINI 15A | 11 | Elektroninė vaikų saugos sistema, galinių durelių centrinis užraktas. |
| ATO 30A | 12 | Priekinio lango stiklo pakėlėjas (sekwencyjny), stoglangis. |
| MINI 10A | 14 | Variklio aptarnavimo blokas, bagažinės aptarnavimo blokas, priekabos aptarnavimo blokas (papildomai sumontuota), valytuvų relė. |
| MINI 15A | 15 | Prietaisų skydelis, oro kondicionavimo panelė, lietaus ir šviesos jutikliai, elektrinės sėdynės, oro pagalvių skaičiuoklis. |
| ATO 30A | 16 | Centrinis/papildomas užraktas. |
| MINI 10A | 20 | Nenaudojamas. |
| MINI 15A | 21 | Nenaudojamas. |
| ATO 20A | 22 | Nenaudojamas. |
| ATO Shunt | S1 | Stovėjimo stabdžio (PARK) srovės matuoklis. |
Prietaisų skydelio saugikliai 2 (Instrument Panel Fuses 2)
Antrojoje prietaisų skydelio saugiklių dėžutėje yra:
| Tipas | Nr. | Aprašymas |
|---|---|---|
| ATO 30A | 36 | Aukščiausios kokybės garso sistema (Hi-Fi Audio System). |
| ATO 15A | 37 | Šešių laipsnių automatinės pavarų dėžės maitinimas. |
| ATO 30A | 38 | Dešinės ir kairės vairuotojo bei keleivio sėdynių šildymas. |
| ATO 30A | 39 | Dešinės pusės elektrinė sėdynė. |
| ATO 30A | 40 | Kairės pusės elektrinė sėdynė. |
Variklio skyriaus saugikliai (Engine Compartment Fuses)
Variklio skyriaus saugiklių sąrašas:
| Tipas | Nr. | Aprašymas |
|---|---|---|
| MINI 20A | F1 | Variklio valdymo blokas (ECU). |
| MINI 15A | F2 | Garsinis signalas (garso signalas). |
| MINI 10A | F3 | Priekinio ir galinio stiklo plovimo sistemos. |
| MINI 20A | F4 | Žibintų plovimo sistema. |
| MINI 15A | F5 | Kuro siurblys. |
| MINI 10A | F6 | Automatinės pavarų dėžės valdymo blokas. |
| MINI 10A | F7 | Vairo stiprintuvo valdymo blokas, variklio aušinimo skysčio lygio jutiklis. |
| MINI 20A | F8 | Starterio variklio ritė. |
| MINI 10A | F9 | Elektroninis ksenoninių žibintų maitinimas, STOP jungiklis, halogeninių žibintų reguliatoriai. |
| ATO 30A | F10 | Variklio valdymo aktuatoriai (uždegimo ritė, solenoidiniai vožtuvai, deguonies jutikliai). |
| ATO 40A | F11 | Oro kondicionieriaus mygtukas arba nenaudojamas. |
| ATO 30A | F12 | Priekinio stiklo valytuvai. |
| ATO 40A | F13 | Maitinimo šaltinis išmaniajam aptarnavimo blokui (+ po kontakto). |
| ATO 30A | F14 | Oro siurblys. |
Peugeot 407 dash remove, blower motor fix. flaps repair.

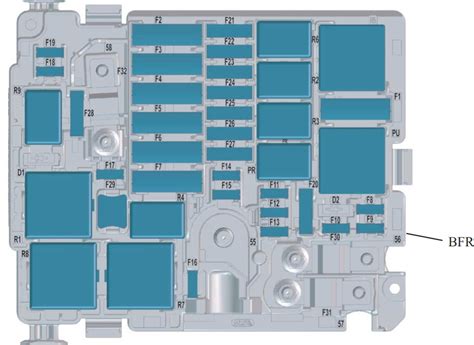

Bagažinės saugikliai (Trunk Fuses)
Bagažinės saugiklių aprašymas:
| Tipas | Nr. | Aprašymas |
|---|---|---|
| MINI 15A | F1 | Galinio stiklo valytuvai. |
| MINI 15A | F2 | Kuro bako dangtelio užraktas. |
| MINI 15A | F3 | Galinis 12V aksesuarų lizdas. |
| MINI 15A | F4 | Dalelių filtras (DPF) dyzeliniams varikliams. |
| ATO 40A | F5 | Galinio stiklo šildymas. |
Pastabos
Peugeot 407 saugiklių dėžučių schemos gali skirtis priklausomai nuo automobilio gamybos metų. Svarbu pasirinkti tinkamus jūsų automobilio modeliui ir metams.
