Šiame straipsnyje bus aptariami svarbūs aspektai, susiję su PC 502 starterio prijungimu, įskaitant jo konstrukciją, veikimo principą ir skirtumus nuo sudėtingesnių relių.
PC 502 starterio relės konstrukcija ir veikimas
Relė РС-502 yra paprasta keturių kontaktų starterio relė.
Valdymo kontaktai
- Du iš keturių kontaktų yra valdymo (arba maitinimo) kontaktai. Kai į juos patenka įtampa, relė suveikia.
- Šie kontaktai korpuso viduje prijungti prie ritės. Matuojant ommetru, tarp jų bus tam tikra varža.
- Išorėje prie jų jungiami ploni laidai. Vienas iš šių laidų iškart pritvirtinamas prie korpuso (masės), o kitas eina iki pat uždegimo jungiklio.
Jėgos kontaktai
- Kiti du kontaktai yra jėgos. Korpuso viduje jie baigiasi ir gali būti uždaromi. Visa relės funkcija yra juos uždaryti, kai to reikia.
- Išorėje prie šių kontaktų jungiami stori laidai. Gali būti, kad laidas nesibaigia relėje, o tęsiasi toliau.
- Vienas storas laidas yra pliusinis, jis prasideda nuo starterio, prijungtas prie labai storo laido nuo akumuliatoriaus ir maitina ne tik starterio relę, bet ir kitus įrenginius.
- Kitas storas laidas nuo starterio relės grįžta į starterį, į vieną iš traukiamojo relės apvijų. Nors traukiamojo relės apvija gali būti ir viena, tai priklauso nuo starterio tipo.

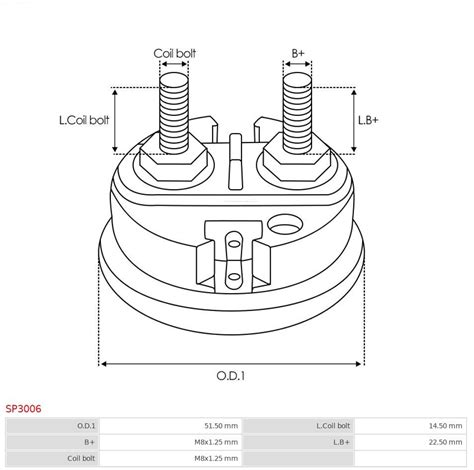

Išorinė РС-502 išvaizda:
Nuotraukoje matyti, kad žalias ir baltas laidai šalia, dešinėje - valdymo. Storas pilkas ir storas izoliuotas - jėgos laidai.
- Žalias laidas eina į masę.
- Baltas laidas eina į uždegimo jungiklį.
- Storas pilkas laidas eina į traukiamojo relės darbinę apviją.
- Storas izoliuotas laidas yra pliusinis laidas, ateinantis iš starterio ir toliau einantis į papildomą varžą.
РС-502 relės schematinis atvaizdavimas
Schemoje stačiakampiai šalia raidės K - valdymo kontaktai, stačiakampis su raide B - kontaktas, prie kurio prijungtas pliusinis laidas nuo starterio ir akumuliatoriaus (storas izoliuotas), stačiakampis su raide C - storas pilkas laidas, einantis į traukiamąją relę.
Skirtumai nuo РС-507Б relės
Relė РС-507Б yra sudėtingesnė, ji turi penkis kontaktus laidų prijungimui.Bet koks iš K kontaktų - masė, antras K kontaktas - laidas, vedantis į uždegimo jungiklį, K3 - laidas, vedantis į papildomą varžą, B - laidas, einantis į pliusinį starterio kontaktą, C - laidas, vedantis į starterio traukiamojo relės apviją.
Svarbūs aspektai prieš montavimą ir reguliavimas
Prieš montuojant naują relę vietoj senos, rekomenduojama ją atidaryti ir patikrinti kontaktų būklę. Pavyzdžiui, gali būti, kad jėgos kontaktai yra uždaryti pagal nutylėjimą, tokiu atveju juos reikia šiek tiek atlenkti.
Atstumų normos:
- Tarpas tarp inkaro ir šerdies uždarių kontaktų atveju turėtų būti ne mažesnis nei 0,1 mm.
- Tarpas tarp kontaktų atviroje būsenoje - ne mažesnis nei 0,4 mm.
Jei kontaktai turi apdegimų, juos reikia nuvalyti.
