VW Passat B6: Išsamus saugiklių ir elektros sistemos vadovas

Staiga nustojo veikti centrinio užrakto sistema arba automobilio salono apšvietimas? Neveikia išoriniai žibintai ar valytuvai, neužsiveda variklis? Tokiais atvejais svarbu žinoti, kaip veikia automobilio elektros sistema ir kaip greitai pašalinti gedimus. Automobilyje visada turėtų būti atsarginių saugiklių rinkinys. Taip pat pravers žinios, kaip juos pakeisti.

Saugiklių svarba ir veikimo principas

Saugikliai yra esminė automobilio elektros sistemos dalis, apsauganti įvairius komponentus nuo pažeidimų dėl per didelės srovės. Jie veikia kaip apsauginis elementas: nutraukia elektros grandinę, kai srovė viršija leistiną normą, taip apsaugodami brangius elektroninius prietaisus ir užkirsdami kelią gaisrui, kuris galėtų kilti dėl trumpojo jungimo ar perkrovos.

Kas galėtų nutikti, jei automobilyje nebūtų saugiklių? Tikslinis srovės vartotojas gali perdegti, įrenginys gali sugesti (perkaisti). Trumpasis jungimas taip pat gali sukelti gaisrą, dėl kurio gali sudegti visas automobilis. Trumpojo jungimo arba perkrovos atveju saugiklis sudega ir nutraukia elektros energijos tiekimą atitinkamam vartotojui arba (paprastai) kelių vartotojų grupei.

Saugiklis gali perdegti dėl vieno gedimo arba kaip gedimo simptomas. Tačiau perdegęs saugiklis taip pat gali reikšti rimtą problemą - trumpąjį jungimą tam tikroje grandinėje. Taip pat gali būti, kad sumontavus naują saugiklį, jis taip pat gana greitai perdega. Tokiu atveju būtina nustatyti gedimo priežastį.

Šiuolaikinio automobilio elektros sistema yra labai sudėtinga. Tai yra todėl, kad automobiliai naudoja daugybę elektros energijos vartotojų, kuriems turi būti tiekiama elektros energija. Automobilyje yra daugybė laidų, kurie veda prie konkrečių vartotojų. Siekiant sumažinti jų skaičių ir svorį, naudojamas sprendimas, kai transporto priemonės kėbulas atlieka įžeminimo (minuso) vaidmenį, o vartotojams vienu laidu tiekiamas tik pliusas. Be to, žinoma, yra daugybė signalinių laidų, elektroninių magistralių ir t. t. Didelis laidų ir vartotojų skaičius reiškia, kad elektros sistemą pažeisti (pvz., trintis, trumpasis jungimas) nėra sunku, ypač kai automobilis yra veikiamas daugelio veiksnių, pavyzdžiui, vibracijos, korozijos ir galimybės laidams perdegti dėl sąlyčio su įkaitusiu varikliu.

Kai kurie vairuotojai naudoja netinkamus metodus, pavyzdžiui, vietoj sugedusio saugiklio įtaisomas laidas arba moneta. Tokie veiksmai gali sukelti rimtų elektros sistemos pažeidimų ir pavojingų situacijų.

Saugiklių Dėžučių Vieta VW Passat B6

VW Passat B6 (2005-2010 metų modelis) turi kelias saugiklių dėžutes, kurių kiekviena atsakinga už skirtingus automobilio elektros grandinės komponentus. Pagrindinės saugiklių dėžutės yra šios:

• Salono Saugiklių Dėžutė: Dažniausiai randama vairuotojo pusėje, po prietaisų skydeliu arba šoniniame skydelyje. Automobiliai, pagaminti nuo 2008 m., turi šią dėžutę po prietaisų skydeliu vairuotojo pusėje.
• Variklio Skyriaus Saugiklių Dėžutė: Paprastai įmontuota šoniniame variklio skyriaus skyriuje, šalia akumuliatoriaus. Joje yra didelės srovės saugikliai ir relės (pvz., degalų siurblio relė ir kt.).

Tiksli vieta gali šiek tiek skirtis priklausomai nuo konkretaus modelio ir komplektacijos. Visada patikrinkite automobilio vartotojo vadovą, kad nustatytumėte tikslią saugiklių dėžučių vietą.

Saugiklių Schemos ir Reikšmės

Kiekvienoje saugiklių dėžutėje yra schema, kuri nurodo kiekvieno saugiklio paskirtį. Ši schema paprastai yra atspausdinta ant dangtelio vidinės pusės arba pateikiama vartotojo vadove. Saugikliai yra sunumeruoti, o schema nurodo, kuris saugiklis apsaugo tam tikrą komponentą.

Automobiliniai saugikliai turi specialius ženklus - spalvotą korpusą ir atspausdintą skaičių, nurodantį didžiausią leistiną amperų skaičių (A). Ištraukę plokštelinį saugiklį, patikrinkite jo viduje esantį laidą, kuris jungia dvi metalines kojeles. Saugiklio korpusas yra permatomas.

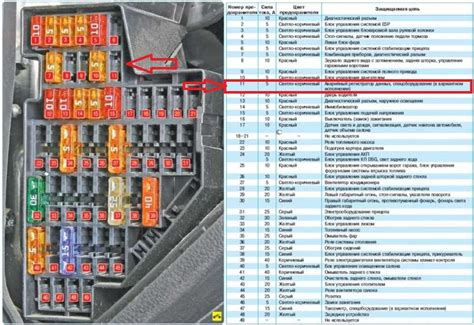

Salono Saugiklių Dėžutės Schema (Pavyzdys)

Ši schema yra tik pavyzdys ir gali skirtis nuo jūsų konkretaus VW Passat B6 modelio. Visada patikrinkite savo automobilio vartotojo vadovą arba saugiklių dėžutės dangtelį, kad gautumėte tikslią schemą.

Pastaba: Lentelė su pavyzdinėmis reikšmėmis, kurios gali skirtis priklausomai nuo modelio ir komplektacijos.

Variklio Skyriaus Saugiklių Dėžutės Schema (Pavyzdys)

Panašiai kaip ir salono saugiklių dėžutė, variklio skyriaus saugiklių dėžutė taip pat turi schemą. Ši schema nurodo saugiklių, atsakingų už variklio valdymo sistemą, aušinimo ventiliatorių, priekinius žibintus ir kitus variklio skyriuje esančius komponentus, paskirtį.

Pastaba: Lentelė su pavyzdinėmis reikšmėmis, kurios gali skirtis priklausomai nuo modelio ir komplektacijos.

Kaip Patikrinti ir Pakeisti Saugiklį

Svarbu: Prieš keičiant saugiklį, visada išjunkite degimą ir atjunkite atitinkamą elektros grandinę. Naudokite tinkamo amperų stiprumo saugiklį, nurodytą schemoje. Naudojant didesnio amperų stiprumo saugiklį, galima pažeisti elektros grandinę ir sukelti gaisrą.

Kaip Patikrinti Saugiklį

Yra keli būdai patikrinti, ar saugiklis yra perdegęs:

• Vizualinis Patikrinimas: Apžiūrėkite saugiklį. Jei vielutė saugiklio viduje yra nutrūkusi, saugiklis yra perdegęs.
• Multimetras: Naudokite multimetrą, nustatytą į tęstinumo režimą. Jei multimetras rodo tęstinumą (garsinis signalas arba maža varža), saugiklis yra geras. Jei nėra tęstinumo, saugiklis yra perdegęs.
• Saugiklių Testeris: Yra specialūs saugiklių testeriai, kurie leidžia greitai ir lengvai patikrinti saugiklių būklę neišimant jų iš dėžutės.

Kaip Pakeisti Saugiklį

1. Išjunkite Degimą: Prieš keičiant saugiklį, išjunkite degimą ir ištraukite raktą.
2. Suraskite Perdegusį Saugiklį: Naudodamiesi schema, suraskite perdegusį saugiklį.
3. Išimkite Saugiklį: Naudokite specialų saugiklių ištraukiklį (paprastai randamą saugiklių dėžutėje) arba replę, kad atsargiai išimtumėte saugiklį.
4. Įdėkite Naują Saugiklį: Įdėkite naują, tokio paties amperų stiprumo saugiklį.
5. Patikrinkite Veikimą: Įjunkite degimą ir patikrinkite, ar atitinkamas komponentas veikia.

Dažniausiai Pasitaikantys Saugiklių Gedimai VW Passat B6

Dažniausi saugiklių gedimai VW Passat B6 automobiliuose yra susiję su:

• Apšvietimas: Saugikliai, atsakingi už priekinius žibintus, galinius žibintus ir salono apšvietimą.
• Elektros Langai ir Veidrodėliai: Saugikliai, valdantys elektros langus ir veidrodėlius.
• Valytuvai: Saugiklis, atsakingas už valytuvų veikimą.
• Audio Sistema: Saugiklis, apsaugantis audio sistemą.
• Centrinis Užraktas: Saugiklis, valdantis centrinio užrakto sistemą.

Svarbūs Patarimai

• Visada turėkite atsarginių saugiklių: Laikykite atsarginių saugiklių komplektą savo automobilyje. Rinkinys, kurį sudaro apie 10 skirtingų tipų saugiklių, kainuoja nuo 1 iki 2 eurų.
• Naudokite tinkamą amperų stiprumą: Visada naudokite tinkamo amperų stiprumo saugiklį, nurodytą schemoje.
• Nekeiskite perdegusių saugiklių didesniais: Naudojant didesnio amperų stiprumo saugiklį, galima pažeisti elektros grandinę ir sukelti gaisrą.
• Jei saugiklis nuolat perdega: Jei saugiklis nuolat perdega, tai gali reikšti rimtesnę elektros problemą. Kreipkitės į kvalifikuotą autoservisą.
• Atsisiųskite schemą: Atsisiųskite PDF formatu saugiklių schemą savo modeliui.

Priekinių Žibintų ir Posūkių Žibintų Gedimų Šalinimas

Šiame vadove bus pateikta išsami informacija apie tai, kaip nustatyti ir išspręsti problemą, kai „VW Passat B6“ automobilio priekiniai žibintai ir posūkių žibintai neveikia. Dažniausiai pasitaikančios problemos apima sugedusius saugiklius, sugedusias reles, prastus įžeminimo jungtis, akumuliatoriaus ar generatoriaus problemas, taip pat valdymo modulio gedimus.

Dažniausios Gedimų Priežastys ir Jų Šalinimas

1. Sugedęs Saugiklis:
   • Simptomai: Tiek priekiniai žibintai, tiek viena pusė (kairė/dešinė) gali neveikti.
   • Patikrinimas: Suraskite priekinių žibintų saugiklį saugiklių dėžutėje (žr. savininko vadovą). Galite patikrinti saugiklį multimetru arba pakeisti jį, jei metalinė juostelė yra sulūžusi.
   • Taisymas: Pakeiskite saugiklį. Naudokite tinkamos amperazo saugiklį.
2. Sugedusi Relė:
   • Simptomai: Pertraukiamas veikimas arba visiškas gedimas.
   • Patikrinimas: Galite patikrinti relę, pakeisdami priekinių žibintų relę su panašia (pvz., garso signalo rele).
   • Taisymas: Jei pakeitus relę problema išlieka, tikėtina, kad ji yra sugedusi ir ją reikia pakeisti.
3. Blogas Įžeminimo Jungtis:
   • Simptomai: Silpnos arba mirgančios lemputės.
   • Patikrinimas: Suraskite priekinių žibintų įžeminimo laidą. Paprastai jis yra netoli radiatoriaus.
   • Taisymas: Išvalykite ir priveržkite įžeminimo jungtį. Jei laidas pažeistas, jį reikės pataisyti arba pakeisti.
4. Akumuliatoriaus ar Generatoriaus Problemos:
   • Simptomai: Kelios elektrinės problemos, pavyzdžiui, silpnos šviesos, lėtas paleidimas.
   • Patikrinimas: Išmatuokite akumuliatoriaus įtampą. Ji turėtų būti apie 12,6 V, kai variklis išjungtas, ir apie 13,7-14,7 V, kai variklis veikia.
   • Taisymas: Jei akumuliatoriaus įtampa yra per maža arba generatorius neįkrauna akumuliatoriaus, gali tekti remontuoti arba pakeisti akumuliatorių ar generatorių.
5. Valdymo Modulio Gedimas:
   • Simptomai: Pažangių sistemų, tokių kaip adaptyvūs priekiniai žibintai, gedimas.
   • Patikrinimas: Patikrinkite, ar nėra klaidų kodų naudodami diagnostikos įrangą.
   • Taisymas: Jei valdymo modulyje nustatoma klaida, gali reikėti jį remontuoti arba pakeisti.

Žingsnis po Žingsnio Trikčių Šalinimo Vadovas

1. Patikrinkite abu priekinius žibintus: Jei neveikia abu, sutelkite dėmesį į lemputes ir saugiklius. Jei neveikia tik vienas, problema gali būti konkrečiame laidų ar lemputės lizde.
2. Patikrinkite saugiklius ir reles: Tai greiti ir nebrangūs pataisymai. Patikrinkite visus su priekiniais žibintais susijusius saugiklius ir reles.
3. Išbandykite įtampą lemputės lizde: Tai padės patvirtinti, ar prie lemputės tiekiama elektros energija. Jei įtampos nėra, problema yra anksčiau elektros grandinėje.
4. Patikrinkite laidus ir įžeminimo jungtis: Tai dažna problema senesnėse transporto priemonėse. Ieškokite pažeistų laidų, korozijos ar atsilaisvinusių jungčių.

Volkswagen Passat B6 (CC) Saugiklių ir Relių Blokų Aprašymas

Volkswagen Passat B6 yra 6-oji Passat modelių gamos karta. Jis buvo gaminamas 2005, 2006, 2007, 2008, 2009 ir 2010 metais su benzininiais ir dyzeliniais varikliais su sedano ir universalo kėbulais. Passat B6 pagrindu sukurtas 4 durų kupė reprezentuoja atskirą modelį ir vadinasi Passat CC, ir buvo gaminamas 2008 - 2015 m. Šiame straipsnyje pateiksime Volkswagen Passat B6 (CC) saugiklių ir relių blokų aprašymą su schemomis ir nuotraukomis.

Saugiklių ir Relių Blokas Salone (Po Vairo)

Šie blokai yra po prietaisų skydeliu vairuotojo pusėje.

Saugikliai

Relės

Saugiklių ir Relių Blokas Variklio Skyriuje

Prie borto tinklo valdymo bloko pritvirtintas papildomas relės laikiklis.
