Oro masės matuoklio veikimo principas ir gedimai

Oro srauto matuoklis (angl. Mass Air Flow Sensor - MAF) yra vienas iš svarbiausių variklio valdymo sistemos elementų. Jo pagrindinė funkcija - matuoti į variklį patenkančio oro kiekį ir siųsti šią informaciją automobilio valdymo blokui (ECU). Remiantis gautais duomenimis, ECU reguliuoja kuro įpurškimą. Sugedęs ar užterštas oro srauto matuoklis gali sukelti įvairius variklio darbo sutrikimus, tokius kaip prastas veikimas, padidėjusios kuro sąnaudos ir net variklio užgesimas.

Šiame straipsnyje detaliai aptarsime oro masės matuoklio veikimo principus, dažniausius jo gedimo požymius, būdus, kaip atlikti diagnostiką, ir kaip spręsti atsiradusias problemas.

1. Oro srauto matuoklio funkcija ir veikimas

Oro srauto matuoklis dažniausiai yra įrengiamas tarp oro filtro ir droselinės sklendės. Šiuolaikiniuose automobiliuose dažniausiai naudojami du pagrindiniai šio komponento tipai:

• Karšto vielinio jutiklio tipas (Hot-wire): Šis tipas matuoja oro srautą pagal elektrinės srovės pokyčius.
• Atviro kanalo tipas (Open-channel): Šis, rečiau sutinkamas tipas, veikia panašiu principu, matuodamas oro slėgį.

Bet kurio tipo oro srauto matuoklis yra jautrus nešvarumams ir mechaniniams pažeidimams. Net nedidelis jo gedimas gali lemti variklio darbo sutrikimus.

Veikimo principas:

Karšto siūlo (arba karšto plėvelės) tipo matuoklėje plonas platinos siūlas (arba plona plėvelė) yra nuolat įkaitinamas iki tam tikros temperatūros. Kai oras teka pro siūlą, jis jį atvėsina. Automobilio valdymo blokas (ECU) nuolat reguliuoja elektros srovę, siekdamas išlaikyti pastovią siūlo temperatūrą. Kuo didesnis oro srautas, tuo daugiau elektros srovės reikia temperatūrai palaikyti. Taigi, reikalingos srovės kiekis yra tiesiogiai proporcingas oro srautui.

Karšto plėvelės tipo matuoklė naudoja ploną plėvelę su integruotais temperatūros jutikliais. Plėvelė taip pat yra įkaitinama, o oro srautas ją atvėsina. Temperatūros skirtumas tarp plėvelės ir oro matuojamas, o šis skirtumas yra tiesiogiai proporcingas oro srautui.

Oro srauto daviklis yra vienas iš svarbiausių komponentų šiuolaikinio variklio valdyme. Netinkami jo parodymai siunčia klaidingą signalą automobilio kompiuteriui, todėl ECU apskaičiuoja neteisingą reikalingo įpurkšti kuro kiekį.

2. Oro srauto matuoklio gedimo požymiai

Jei pastebėjote bet kurį iš šių simptomų, tikėtina, kad problema yra susijusi su oro srauto matuokliu:

• Sumažėjusi variklio galia: Automobilis gali tapti vangus, ypač didesnėse apsukose.
• Didelės kuro sąnaudos: Neteisingi oro kiekio duomenys gali lemti per didelį kuro įpurškimą.
• Variklis dirba netolygiai: Apsukos gali svyruoti tiek laisvąja eiga, tiek važiuojant.
• Sunku užvesti variklį: Oro ir kuro mišinys gali būti per daug riebus arba per liesas.

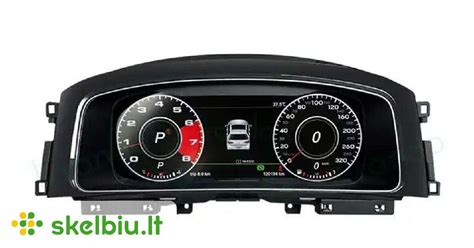

• „Check Engine“ lemputė: Diagnostikos sistema gali užfiksuoti klaidas, susijusias su oro srauto matuokliu.

Pagrindinis požymis, kad oro srauto matuoklis veikia netinkamai arba visai neveikia, yra nepakankama automobilio trauka, t. y. variklis neišvysto pilnos galios. Staigiau nuspaudus akceleratoriaus pedalą, automobilis gali nedidinti apsukų arba jos kyla tik iki tam tikros ribos. Kartais automobilis trūkčioja važiuojant.

Kiti galimi požymiai:

• Labai padidėjusios kuro sąnaudos.
• Padidėjęs dūmingumas.
• Nestabili laisvoji eiga.
• Variklio užgesimas važiuojant ar sustojus.
• Sunkus variklio užvedimas, ypač šaltu oru.
• Juodi dūmai iš išmetimo sistemos, dėl netinkamo degalų ir oro santykio.

Dažniausi klaidų kodai, susiję su oro srauto matuokliu, yra:

• P0100 - Oro srauto matuoklio veikimo sutrikimas.
• P0101 - Oro srauto matuoklio duomenys neatitinka gamintojo specifikacijų.
• P0102 - Jutiklis registruoja per mažą oro kiekį.
• P0103 - Jutiklis registruoja per didelį oro kiekį.

3. Kaip patikrinti oro srauto matuoklį?

Jei įtariate, kad oro srauto matuoklis gali būti sugedęs, galite atlikti kelis patikrinimus:

3.1. Vizuali apžiūra

Pirmiausia apžiūrėkite matuoklį. Patikrinkite, ar jis nėra užterštas dulkėmis, alyva ar kitais nešvarumais. Taip pat apžiūrėkite jungtis ir laidus - korozija ar pažeidimai gali trukdyti tinkamam duomenų perdavimui. Nors ir retas atvejis, bet pasitaiko, kad dėl nesandarios oro žarnos oras siurbiamas pro šalį, o ne pro matuoklį.

3.2. Diagnostikos testas (OBD2 skaitytuvas)

Prijunkite diagnostikos įrenginį (OBD2 skaitytuvą) ir patikrinkite, ar nėra klaidų kodų, susijusių su oro srauto matuokliu. Jei yra, užsirašykite juos, nes jie padės nustatyti gedimo priežastį. Stebėkite oro srauto duomenis realiu laiku - šie rodmenys turėtų didėti didėjant variklio apsukoms. Palyginkite šiuos duomenis su gamintojo specifikacijomis.

3.3. Jutiklio atjungimo testas

Kai kuriuose automobiliuose galima atjungti oro srauto matuoklio jungtį ir patikrinti, ar variklio darbas pagerės. Jei be matuoklio variklis dirba sklandžiau, tikėtina, kad problema yra būtent jame. Tačiau taip važinėti ilgai nepatariama, nes automobilis neišvystys pilnos galios, o kuro sąnaudos gali smarkiai padidėti.

3.4. Matuoklio varžos testas (multimetru)

Naudodami multimetrą, galite išmatuoti įtampos pokyčius oro srauto matuoklyje. Patikrinkite, ar į matuoklį ateina tinkama įtampa ir ar nėra nutraukimų grandinėje. Jei reikšmės nesikeičia didėjant apsukoms, jutiklis gali būti sugedęs.

Atliekant diagnostiką svarbu suprasti, kad kompiuterinė diagnostika ne visada 100% teisingai nustato gedimo priežastį. Kartais matuoklis neveikia ne dėl savaiminio sugedimo, o dėl nutrūkusio laido, prasto kontakto ar netinkamo maitinimo.

4. Kaip išspręsti oro srauto matuoklio problemas?

Jei nustatėte, kad problema yra oro srauto matuoklyje, galite išbandyti kelis sprendimus:

4.1. Matuoklio valymas

Kartais problema kyla dėl nešvarumų, kurie uždenge jutiklio elementą. Valymas gali padėti atkurti tinkamą veikimą.

Kaip valyti oro srauto matuoklį:

1. Išjunkite variklį ir atjunkite akumuliatorių.
2. Atsargiai atjunkite oro srauto matuoklį nuo oro įsiurbimo sistemos.
3. Naudokite specialų oro srauto matuoklio valiklį (svarbu: neskieskite ir nenaudokite universalių valiklių, stabdžių ar karbiuratoriaus valiklių, nes jie gali sugadinti jautrią elektroniką).
4. Purkškite valiklį ant jutiklio, bet jo nelieskite rankomis ar šepetėliais.
5. Leiskite jutikliui visiškai išdžiūti (apie 10-15 minučių).
6. Sumontuokite matuoklį atgal.

4.2. Jungčių ir laidų patikra

Jei valymas nepadėjo, atidžiai patikrinkite, ar nėra pažeistų laidų ar sugedusių jungčių. Jeigu kontaktai yra oksiduoti, juos reikėtų išvalyti ir užtikrinti gerą kontaktą.

4.3. Oro srauto matuoklio keitimas

Jeigu valymas ir laidų patikra nepadėjo, matuoklį gali tekti pakeisti nauju. Net menkiausi jo gedimai gali lemti variklio darbo sutrikimus ir padidėjusias kuro sąnaudas. Keitimo procedūra paprastai yra gana paprasta:

1. Atjunkite neigiamą akumuliatoriaus gnybtą.
2. Atjunkite oro srauto matuoklės elektros jungtį.
3. Atsukite varžtus arba atlaisvinkite spaustukus, laikančius matuoklę.
4. Išimkite seną matuoklę.
5. Sumontuokite naują matuoklę, įsitikindami, kad ji tinkamai pritvirtinta.
6. Prijunkite elektros jungtį.
7. Prijunkite neigiamą akumuliatoriaus gnybtą.
8. Ištrinkite klaidų kodus iš ECU.

Oro srauto matuoklis nėra amžina detalė. Dažnai jie tarnauja iki 150 000 km. Todėl net ir originalūs, bet naudoti (iš "šroto") matuokliai gali būti jau pasiekę savo tarnavimo laikotarpio pabaigą.

Norint išvengti problemų ir prailginti matuoklio tarnavimo laiką, rekomenduojama:

• Reguliariai keisti oro filtrą, kad į jutiklį nepatektų nešvarumų.
• Naudoti specialius valiklius oro srauto matuoklio priežiūrai, jei tai būtina.
• Tikrinti laidų jungtis ir atlikti diagnostiką.

Pramonėje srauto matavimas, kartu su temperatūros ir slėgio matavimu, yra vienas svarbiausių uždavinių. Fizinis matuojamosios medžiagos srautas gali būti nustatomas įvairiais metodais, priklausomai nuo taikymo srities. Srautas gali būti matuojamas kaip tūrinis (l/h, cfm ir t. t.) arba masės (kg/h, t/h ir t. t.).

Skirtingi srauto matuoklių tipai ir jų veikimo principai:

• Koriolio principas: Leidžia nustatyti masės srautą (kg/h, t/h ir t. t.). Matavimo vamzdelis vibruoja, o srautas sukelia jo judėjimo fazės poslinkį.
• Elektromagnetinis srauto matuoklis (EMF): Veikia pagal Faradėjaus elektromagnetinės indukcijos dėsnį, matuoja laidžių skysčių srautą.
• Ultragarsinis srauto matavimas: Naudoja tranzito laiko arba Doplerio principą, matuodamas ultragarso bangų sklidimo laiką.
• Sūkurinis matavimo principas: Pagrįstas Karmano sūkuriais, kurie susidaro aplink kliūtį, ir matuoja tokių sūkurų dažnį.
• Terminis matavimo principas (karšto siūlo/plėvelės): Kaip aprašyta anksčiau, matuoja šilumos poreikį palaikyti pastovią jutiklio temperatūrą.
• Pirminiai elementai (diafragmos, Pitot vamzdeliai, Venturi vamzdeliai): Sukuria slėgių skirtumą, kuris matuojamas diferencinio slėgio jutikliais.
• Irklinio ratuko jutikliai: Matuoja srauto sukeltą mentės rato sukimąsi ir generuoja impulsų signalą.
