Nustačius vėdinimo įrenginio ir ventiliacijos vožtuvų vietą, būtina suprojektuoti tinkamą ortakių tinklą. Ortakių tinklo projektavimas ir įrengimas yra svarbus žingsnis siekiant užtikrinti efektyvų patalpų vėdinimą ir tinkamą oro kokybę.

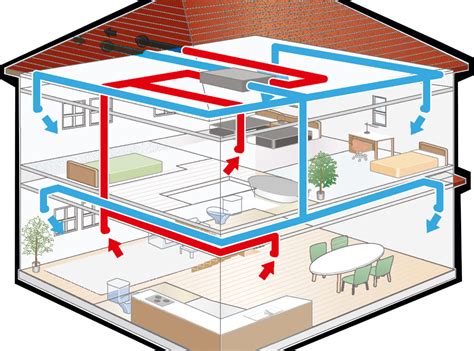

Ortakių tinklo projektavimas ir įrengimas
Vėdinimo ortakius rekomenduojama įrengti šiltoje vietoje, garų barjero vidinėje pusėje. Toks sprendimas leidžia išvengti papildomos ortakių izoliacijos ir nereikalingų skylių garų barjere. Nors ortakiuose, sumontuotuose mansardoje, net ir su šilumos izoliacija, žiemą oras gali atvėsti, tai sumažina vėdinimo įrenginio efektyvumą ir padidina pagalbinio šildymo energijos sąnaudas.
Ortakių tinkle slėgio nuostoliai turėtų būti kuo mažesni. Ilgas arba siaurų matmenų ortakių tinklas gali trukdyti pasiekti reikiamą oro srauto greitį (SFP), net naudojant galingą vėdinimo įrenginį. Siekiant optimalaus veikimo, ortakių tinklas turėtų būti projektuojamas taip, kad slėgių skirtumas už kiekvieno vožtuvo būtų kuo panašesnis, rekomenduojamas skirtumas - mažesnis nei 20 Pa.
Rekomenduojamas oro srauto greitis priklausomai nuo ortakių tipo
Tiekiamo ir ištraukiamo oro ortakiuose rekomenduojamas maksimalus oro srauto greitis įprastu režimu yra mažesnis nei 3 m/s. Tuo tarpu išleidžiamo oro ir lauko oro ortakiuose oro srauto greitis gali būti didesnis.
Oro srauto greičio samprata ir reikšmė
Oro srauto greitis gali būti išreikštas įvairiais vienetais, dažniausiai kubiniais metrais per sekundę (m³/s), litrais per sekundę (L/s) arba galonais per minutę (GPM), priklausomai nuo konteksto ir geografinės vietos. Vamzdžio ar kanalo, per kurį teka oras, skerspjūvio plotas yra pagrindinis veiksnys, lemiantis srauto greitį. Didžiojo ploto ortakis leidžia didesniam oro kiekiui praeiti per laiko vienetą tuo pačiu greičiu. Priešingai, siauresnis vamzdis riboja oro tūrį ir gali padidinti oro greitį, jei bendras srauto greitis išlieka toks pat.
Greitis yra tiesioginis rodiklis, kaip greitai oras juda per sistemą. Didesni greičiai lemia didesnius oro srautus, jei skerspjūvio plotas išlieka pastovus.
Faktoriai, įtakojantys oro srauto greitį
Nors tekste minimi skysčių fizinės savybės (tankis, klampumas), tiesiogiai taikytinos oro srautui per ortakius. Kuo didesnis oro klampumas ir tankis (nors oro klampumas ir tankis yra mažesni nei skysčių), tuo didesnis pasipriešinimas judėjimui. Tačiau svarbiausia yra ortakių sistema, jos ilgis, skerspjūvis, posūkiai, taip pat ventiliatoriaus galia.
Srauto greičio valdymas ir jo svarba
Srauto greičio žinojimas ir valdymas yra itin svarbus veiklos efektyvumui, saugumui, sąnaudų valdymui ir poveikiui aplinkai.
Srauto greičio svarba įvairiose sistemose
- Vandens valymo įrenginiai: Teisingas srauto greitis užtikrina efektyvų vandens apdorojimą ir paskirstymą.
- ŠVOK sistemos: Labai priklauso nuo teisingų srauto greičių, siekiant palaikyti oro kokybę ir temperatūrą.
- Žemės ūkis (drėkinimo sistemos): Tikslūs srauto greičio duomenys lemia vandens paskirstymo sėkmę pasėliams.
- Pramoninės aplinkos: Tam tikrų srauto greičių palaikymas yra ne tik efektyvumo, bet ir saugumo klausimas.
Srauto greičio stebėjimas ir kontrolė ne tik palaiko veiklos stabilumą, bet ir padeda valdyti sąnaudas. Tikslus srauto greičių valdymas gali žymiai sumažinti švaistymą, pavyzdžiui, savivaldybių vandens tiekimo sistemose.
Aplinkosaugos aspektai
Srauto greičio valdymo aplinkosaugos pasekmės yra gilios. Valdant teršalų srauto greičius pramoniniuose atliekų srautuose ar miesto nuotekose, svarbu sumažinti poveikį aplinkai.
Vėdinimo sistemos reguliavimas ir optimalus veikimas
Kad vėdinimo sistema veiktų tinkamai, ji turi būti sureguliuota laikantis vėdinimo schemos. Tik tinkamai sureguliuota sistema užtikrins reikiamą patalpų vėdinimą ir teisingą tiekiamo bei ištraukiamo oro srautų santykį.
Savitoji ventiliatorių galia (SFP)
Tiekiamo ir ištraukiamo oro vėdinimo sistemos savitoji ventiliatorių galia (SFP) turi būti ne didesnė nei 1,8 kW/(m³/s), atsižvelgiant į Aplinkos ministerijos potvarkį dėl naujos statybos statinių energinio naudingumo.
„Vallox“ vėdinimo įrenginiai
„Vallox“ vėdinimo įrenginiai yra konkurencingi, pritaikomi pagal poreikius, užtikrinantys tylų, taupų ir funkcinį vėdinimą. Valdikliuose, tokiuose kaip „Vallox SC“, ventiliatoriaus valdymo įtampa (0-10 V) reguliuojama potenciometrais. Oro srautus reikėtų sureguliuoti taip, kad ventiliatoriai veiktų kuo mažesniu greičiu, nes didelis greitis ir oro srautų sunkumas veržiantis pro sklendes smarkiai didina triukšmo lygį ir energijos sąnaudas.
Oro srautų matavimas ir reguliavimas
Oro srautai turėtų būti matuojami naudojant švarius originalius filtrus. Šilumos rekuperatorius turi veikti, o vasarinė sklendė neturi būti vasaros pozicijoje, nes tai gali pakeisti oro srautus.
Tinkamas tiekiamo ir ištraukiamo oro santykis ypač svarbus žiemą, siekiant išvengti šilumos rekuperatoriaus atodirbio. Jei šilumokaitis apledėjo, atitirpinimo ciklą galima paleisti įjungus židinio režimą.
Reguliavimo procesas
Daugelis „Vallox“ vėdinimo įrenginių turi oro srauto matavimo vamzdelius. Sureguliuokite sklendes maždaug į reikiamą padėtį. Jei naudojate „Vallox“ MV modelį su 2.0 ar naujesnės versijos programine įranga, atidarykite nustatymų išsaugojimo ir atkūrimo meniu.
Išmatuokite įrenginio slėgių skirtumą ištraukimo pusėje ir peržiūrėkite įrenginio ventiliatorių kreives. Nustatykite tinkamą ventiliatoriaus greitį, matuodami slėgio skirtumą esant skirtingiems greičiams. Pažymėkite matavimo rezultatus ir nubrėžkite liniją. Nubrėžkite vertikalią liniją nuo oro srauto ašies iki nubrėžtos linijos, o nuo to taško - horizontalią liniją iki slėgio skirtumo ašies.
Sužinoję tinkamą slėgio vertę, sureguliuokite slėgį esant kuo artimesniam tinkamam ventiliatorių greičiui. Reguliuodami naudokite ventiliatoriaus galios procentinės vertės nustatymą valdymo skydelyje arba valdiklio potenciometrą.
Jei tiekiamo oro srautas yra per didelis, sumažinkite tiekiamo oro filtro greitį. Jei per mažas, padidinkite ventiliatoriaus greitį. Toks reguliavimas daro poveikį tiekiamo ir ištraukiamo oro srautų santykiui, todėl vėliau jo nekeiskite.
Nustatykite vėdinimo galingumą į poziciją „Home“ (namie) arba atitinkamą ventiliatorių greitį. Ties sklendėmis sureguliuokite kiekvienam kambariui suplanuotus pagrindinius oro srautus.
Patikrinkite, ar įjungus „Boost“ (sustiprinimas) arba padidintą ventiliatorių greitį, pasiekiami plane numatyti oro srautai. Jei reikia, sureguliuokite ventiliatorių greitį pozicijoje „Boost“.
Taip pat išmatuokite oro srautus, kurie bus naudojami, kai nieko nebus namie (pvz., „Away“ (išvykę) režimu). Jei reikia, sureguliuokite ventiliatorių greitį pozicijoje „Away“.
Į matavimų protokolą įveskite oro srautus, ventiliatoriaus greičius ir kitus nustatymus. Paaiškinkite naudotojams, kokius greičius kokiomis situacijomis naudoti.
Integruoti jutikliai ir jų veikimas
Jei vėdinimo įrenginys turi integruotus arba išorinius drėgmės ir (arba) anglies dioksido jutiklius, paaiškinkite naudotojams, kaip jie veikia. Daugeliu atvejų su jutikliais sureguliuotas vėdinimo įrenginys gali veikti „Away“ (išvykę) režimu, automatiškai sustiprindamas vėdinimą, kai padidėja žmonių skaičius ar drėgmės lygis.
Sklendžių ir ortakių priežiūra
Išmatavus oro srautus, sklendžių reguliavimo pozicijos yra užfiksuojamos ir neturėtų būti keičiamos. Jei reikia išvalyti sklendę, ją reikia nuimti taip, kad sureguliuota pozicija nepasikeistų. Apvalias sklendes nuo lubų galima atsukti kartu su rėmais.
Oro apykaitos nustatymas ir skaičiavimai
Reikiamos patalpų oro apykaitos nustatymas yra svarbus higienos ir komforto palaikymui. Oro kiekis nustatomas kiekvienai patalpai atskirai, atsižvelgiant į kenksmingas priemaišas arba pagal atliktų tyrimų rezultatus.
Oro apykaitos skaičiavimas pagal patalpų tūrį
Jei kenksmingų priemaišų pobūdis ir kiekis negali būti apskaičiuotas, oro apykaita nustatoma pagal kartotinumą: L = Vpat x Kp (m³/h), kur Vpat - patalpų tūris (m³), o Kp - minimalus oro apykaitos kartotinumas (1/val.).
Pavyzdžiui, patalpos ilgis - 7 m, plotis - 4 m, aukštis - 2,8 m. Patalpos tūris: 7 × 4 × 2,8 = 78,4 m³. Jei minimalus oro apykaitos kartotinumas yra 1, oro tūris, kurio reikia šiai patalpai ventiliuoti, bus 78,4 m³/h.
Oro apykaitos skaičiavimas pagal žmonių skaičių
Kita oro apykaitos nustatymo metodika yra atsižvelgti į žmonių skaičių patalpoje: L = L1 × NL (m³/h), kur L1 - oro norma vienam žmogui (m³/hמm.), o NL - žmonių skaičius patalpoje. Rekomenduojamos normos: 20-25 m³/h vienam žmogui esant minimaliam fiziniam aktyvumui; 45 m³/h vienam žmogui atliekant lengvą fizinį darbą; 60 m³/h.
Oro srauto pasipriešinimas ir jo mažinimas
Oro tekėjimo vėdinimo sistema pasipriešinimas dažniausiai nustatomas pagal oro judėjimo greitį šioje sistemoje. Didėjant greičiui, didėja ir pasipriešinimas - tai vadinama slėgio nuostoliais. Statinis slėgis, kurį sukuria ventiliatorius, lemia oro judėjimą vėdinimo sistemoje. Kuo didesnis sistemos pasipriešinimas, tuo mažesnė ventiliatoriaus perstumiamo oro išeiga.
Ortakių sistemos slėgio nuostolius galima sumažinti padidinus ortakių skerspjūvį, užtikrinant santykinai vienodą oro greitį visoje sistemoje. Sistemose, kurių ortakių ilgis didelis ir daug ventiliacijos grotelių, ventiliatorių tikslinga montuoti ventiliacijos sistemos viduryje.
Patarimai dėl tiesių ortakių sekcijų
Siekiant sumažinti nuostolius, susijusius su oro srauto turbulentiškumu, ventiliatoriaus įėjime ir išėjime turi būti ortakių tiesioji dalis. Šių tiesių sekcijų minimalūs rekomenduojami ilgiai sudaro: ortakių iš įėjimo pusės - 1 skersmenį ir ortakių iš išėjimo pusės - 3 skersmenis.
Diskutuojami vėdinimo sistemos pasirinkimai ir sprendimai
Toliau pateikiami kelių specialistų ir vartotojų komentarai apie vėdinimo sistemos pasirinkimą naujai statomame name, akcentuojant drėgmės pašalinimą ir šviežio oro pritekėjimą.
Vartotojo klausimas ir specialistų atsakymai
Klausimas: Svarstome, kokią vėdinimo sistemą geriausia pasirinkti naujai statomame name. Namas 2 aukštų, gyvenamasis plotas 112 kv. m, grindinis šildymas. Name numatyta rekuperacinė vėdinimo sistema, bet ji neįrengta. Svarbiausia - drėgmės pašalinimas ir šviežio oro pritekėjimas. Ar yra dar kokia gera ir nelabai brangi vėdinimo sistema, jeigu nesirenki rekuperatorių?
Komentarai:
- Rekuperatorius labai rekomenduojamas, kitaip oro tiekimo temperatūra žiemą bus tokia kaip lauke. Jei ortakiais teka neigiama temperatūra, gali atsirasti kondensatas. Šildyti tiekiamą orą elektriniu tenu ekonomiškai nenaudinga.
- Geriausia šviežio oro tiekimo ir drėgmės šalinimo sistema yra rekuperacija. Ji padeda sugrąžinti šilumą žiemą, vėsina vasarą ir tuo pačiu tiekdama švarų orą šalina drėgmę iš patalpų. Sistemos galingumas apie 100W, bet užtikrina švarų orą, sausas patalpas ir apsaugo nuo pelėsio.
- Norint pašalinti drėgmę iš patalpų, rekomenduojama naudoti sienines lauko orlaides ir didelio slėgio ištraukimo ventiliatorius vonioje ir tualete. Ši sistema pigesnė nei rekuperacinė, tačiau efektyviai tiekia orą ir dėl priverstinio oro judėjimo pašalina drėgmę.
Centralizuotos ir decentralizuotos sistemos
Vėdinimo sistemas galima skirstyti į:
- Decentralizuotas (kai kiekviena patalpa turi atskirą vėdinimo įrenginį su šilumogrąžos įrenginiu).
- Centralizuotas (visame pastate įrengiama viena vėdinimo sistema).
Rekomenduojama naudoti centralizuotą vėdinimo sistemą, nes vienas įrenginys pastate reiškia mažiau galimų gedimų.
Šilumos atgavimo būdai
- Rekuperacinės (plokštelinis šilumokaitis).
- Regeneracinės (šilumokaitis sukasi).
- Atskirtų srautų (skirtos patalpoms su specifiniais reikalavimais).
Rekomenduojama rinktis rekuperacinę arba regeneracinę sistemą.
Mechaninės vėdinimo sistemos įrengimas gali sukelti sausumo pojūtį žiemą. Tačiau, jei eksploatuojant vėdinimo sistemą patalpose nuolatos laikosi drėgmė didesnė nei 75%, reikia ieškoti drėgmės šaltinių.
Nereikėtų atmesti galimybės, kad žiemos gali būti šaltos, nepaisant trumpalaikių tendencijų. Oro pašildymas papildomai yra svarbus, kadangi tiekiant 16°C ar žemesnės temperatūros orą, gali kilti diskomfortas.
Nors šiuolaikiniuose pastatuose nereikalingas mechaninis vėdinimas A ir žemesnės klasės pastatams, natūralus vėdinimas gali sukelti drėgmės ir nemalonių kvapų problemų. Langų atidarinėjimas žiemą gali sukelti diskomfortą.
Garažuose įprastai įrengiama natūrali ar mechaninė ištraukiamoji sistema, o dėl dujinės katilinės reikia pasitarti su specialistais, nes šioms patalpoms keliami atskiri reikalavimai.

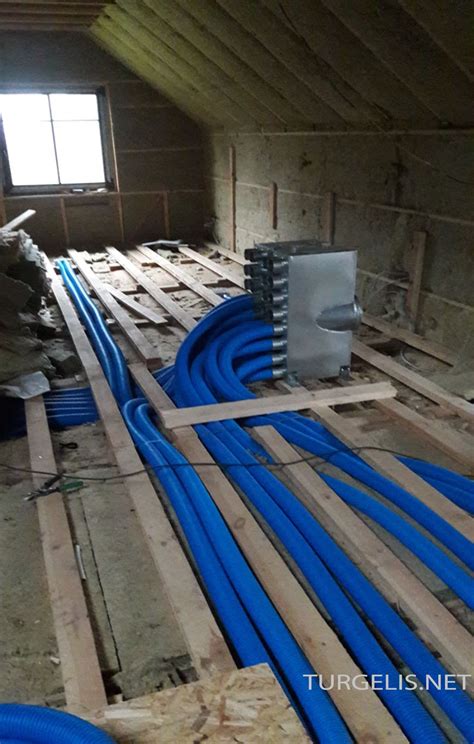

Centralizuotos lanksčių ortakių sistemos kaina
Centralizuotos lanksčių ortakių sistemos kaina nurodytam namui gali svyruoti nuo 2400 Eur iki 3250 Eur, priklausomai nuo medžiagų pasirinkimo.
Oro kokybė ir jos įtaka žmogui
Mikroklimatas, kurį suteikia vėdinimo sistemos, daro įtaką žmonių savijautai ir našumui. Oro mainų svarba žmonėms yra gyvybiškai svarbi.
Oro greičio nustatymo taisyklės ir standartai
Oro greitis ortakyje turi atitikti higienos normas. Straipsnyje pateikiamas išsamus skaičiavimo metodų aprašymas ir optimalaus ortakio pasirinkimo taisyklių sąrašas, pagrįstas norminių katalogų duomenimis.
Vėdinimo sistemos projektavimas ir įrengimas
Pagal statybos ir higienos standartus, visi gyvenamieji ar pramoniniai objektai turi būti įrengti su vėdinimo sistema. Pagrindinis jos tikslas - palaikyti oro pusiausvyrą ir sukurti palankų mikroklimatą.
Pagrindiniai principai
- Kiekviename kambaryje turi būti vėdinimo sistema.
- Būtina laikytis higieninių oro parametrų.
- Įmonės turėtų įdiegti prietaisus, kurie padidina ir reguliuoja oro mainų greitį.
- Gyvenamosiose patalpose - oro kondicionierius arba ventiliatoriai, jei nėra pakankamai vėdinimo.
- Reikia pasirinkti tinkamas oro įsiurbimo vietas, kad užteršti srautai nepatektų atgal į patalpas.
Rengiant privataus namo ar gamybinių patalpų vėdinimo projektą, apskaičiuojamas oro tūris ir planuojamos ventiliacijos įrangos įrengimo vietos.
Ortakių dydžio įtaka oro mainų efektyvumui
Oro mainų efektyvumas priklauso nuo ortakių dydžio. Sanitarinėje dokumentacijoje nurodytos oro srauto normos ventiliacijoje.
Oro greičio nustatymo taisyklės ir susiję parametrai
Oro judėjimo greitis yra glaudžiai susijęs su triukšmo ir vibracijos lygiu ventiliacijos sistemoje. Kuo didesnis vamzdžių atsparumas, tuo mažesnis oro greitis ir didesnė ventiliatoriaus našumas.
Sanitarinio triukšmo standartai
SNiP nurodo standartus, susijusius su gyvenamosiomis, valstybinėmis ir pramoninėmis patalpomis. Maksimalios leidžiamos normos skiriasi dieną ir naktį, taip pat priklausomai nuo patalpų tipo.
Vibracijos lygis
Ventiliatorių galia yra tiesiogiai susijusi su vibracijos lygiu. Didžiausias vibracijos slenkstis priklauso nuo ortakio matmenų, tarpiklių kokybės, vamzdžių gamybos medžiagos ir oro srauto greičio.
Oro mainų kursas
Oro valymas vyksta dėl oro mainų proceso, kuris gali būti natūralus arba priverstinis. Oro kiekis kambaryje turėtų keistis kelis kartus per valandą.
Pamainų skaičius apskaičiuojamas pagal formulę: N = V / W, kur N - oro mainų greitis (kartą per 1 valandą), V - švaraus oro kiekis (m³/h), W - kambario tūris (m³).
Poveikis, nesilaikant oro valiutos kurso standartų
- Daugybė mažesnė už normą: Padidėja kenksmingų medžiagų koncentracija, mažėja deguonies kiekis, didėja drėgmė, atsiranda pelėsis.
- Daugybė didesnė už įprastą: Kambarys neturi laiko šildytis, temperatūros režimas sutrikdomas.
Oro srauto greičio apskaičiavimas ir ortakių parinkimas
Norint nustatyti reikiamą oro kiekį, svarbu žinoti kambario tūrį ir oro mainų greitį. Ortakio skerspjūvio plotas apskaičiuojamas pagal formulę: S = πr² = π/4 * D², kur S - plotas, r - spindulys, D - skersmuo.
Oro srauto greičio apskaičiavimo formulė: V = L / 3600 * S, kur V - oro srautas (m/s), L - oro sąnaudos (m³/h), S - ortakių skerspjūvio plotas (m²).
Jei triukšmas viršija normą, reikia sumažinti greitį, todėl padidinti ortakių skerspjūvį. Kartais pakanka sumontuoti vamzdžius iš kitos medžiagos arba pakeisti išlenktą kanalo fragmentą tiesia linija.
Rekomenduojami oro keitimo kursai ir ortakių matmenys
Projektuojant pastatą, atsižvelgiama į kiekvieną atskirą zoną. Oro srautų judėjimo skaičiavimai yra sudėtingi ir reikalauja kvalifikuotų specialistų.
Rekomenduojamas oro greitis ortakiuose nurodomas normatyviniuose dokumentuose. Žinant aerodinaminių skaičiavimų rezultatus, galima teisingai parinkti oro kanalų parametrus.
Ortakių pasirinkimas
Stačiakampio ar kvadratinio skerspjūvio oro kanalai yra ergonomiški, juos galima montuoti arti sienų. Apvalūs ortakiai turi mažesnį pasipriešinimą ir minimalų triukšmo lygį.
Pastaraisiais metais populiarėja lengvos plastikinės dėžės, kurios yra patogios ir saugios.
