Opel Vectra C Saugiklių Schemos ir Efektyvus Gedimų Šalinimas – Viskas Vienoje Vietoje!

Opel Vectra C, gamintas 2002-2008 metais, yra populiarus vidutinės klasės automobilis. Kaip ir bet kuris modernus automobilis, Vectra C turi sudėtingą elektros sistemą, kurią apsaugo daugybė saugiklių. Šie saugikliai yra skirti apsaugoti įvairius automobilio komponentus nuo perkrovos ir galimos žalos. Elektros sistemos gedimai gali atsirasti dėl įvairių priežasčių, o viena iš pirmųjų vietų, kur reikėtų ieškoti problemos, yra saugiklių blokas. Šiame straipsnyje aptarsime, kur rasti Opel Vectra C saugiklių blokus, kaip juos atidaryti, kaip identifikuoti sugedusius saugiklius ir kaip juos pakeisti.

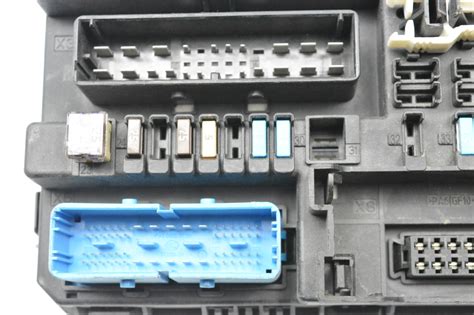

Opel Vectra C automobilio variklio skyriaus nuotrauka su saugiklių bloko vieta

Saugiklių bloko vietos Opel Vectra C automobilyje

Opel Vectra C automobilyje yra keli saugiklių blokai, išdėstyti skirtingose vietose. Dažniausiai sutinkami du pagrindiniai blokai:

Pagrindinis saugiklių blokas: Šis blokas paprastai randamas po gaubtu, variklio skyriuje. Jo tiksli vieta gali šiek tiek skirtis priklausomai nuo modelio ir pagaminimo metų. Dažniausiai jis būna šalia akumuliatoriaus arba ant vienos iš variklio skyriaus sienelių. Jame rasite saugiklius, apsaugančius svarbius variklio komponentus, tokius kaip starteris, generatorius, variklio valdymo blokas (ECU) ir kiti.
Papildomas saugiklių blokas: Šis blokas dažniausiai randamas automobilio salone. Jo vieta gali būti po prietaisų skydeliu, vairuotojo pusėje, arba kartais - daiktadėžėje (pirštinių dėžutėje). Joje yra saugikliai, skirti apsaugoti salono įrangą, tokią kaip apšvietimas, langų valytuvai, centrinis užraktas, radijas ir kt.

Kai kuriuose modeliuose gali būti ir trečias, mažesnis saugiklių blokas, skirtas specifinėms funkcijoms. Jo vieta gali būti bagažinėje, šalia galinių žibintų arba po grindų danga. Joje gali būti saugikliai, skirti apsaugoti galinius žibintus, galinį langų šildytuvą ar kitus galinius įrenginius.

Kaip rasti tikslią saugiklių bloko vietą?

Norėdami tiksliai nustatyti saugiklių blokų vietas savo Opel Vectra C modelyje, rekomenduojama:

Peržiūrėti automobilio vartotojo vadovą: Vartotojo vadove pateikiama išsami informacija apie visų saugiklių blokų vietas ir saugiklių schemas.
Ieškoti internete: Yra daugybė internetinių forumų ir svetainių, skirtų Opel Vectra C automobiliams. Juose galite rasti nuotraukų ir schemų, rodančių saugiklių blokų vietas.
Kreiptis į autoservisą: Jei nesate tikri, kur rasti saugiklių blokus, kreipkitės į kvalifikuotą autoservisą. Jie galės jums padėti juos rasti ir nustatyti, kuris saugiklis yra sugedęs.

Kaip atidaryti saugiklių bloką?

Atidaryti saugiklių bloką paprastai yra gana paprasta, tačiau svarbu tai daryti atsargiai, kad nepažeistumėte jokių dalių. Dauguma saugiklių blokų turi dangtelį, kuris tvirtinamas fiksatoriais arba varžtais. Prieš atidarydami saugiklių bloką, išjunkite degimą ir, jei įmanoma, atjunkite akumuliatoriaus minuso gnybtą. Tai padės išvengti trumpojo jungimo. Apžiūrėkite saugiklių bloko dangtelį ir raskite fiksatorius arba varžtus, kurie jį tvirtina. Atsargiai atlaisvinkite fiksatorius arba atsukite varžtus. Jei fiksatoriai yra sunkiai atlaisvinami, naudokite ploną atsuktuvą, kad juos atsargiai atlaisvintumėte. Nuėmę fiksatorius arba varžtus, atsargiai nuimkite saugiklių bloko dangtelį.

Kaip identifikuoti sugedusį saugiklį?

Kai atidarėte saugiklių bloką, galite pradėti ieškoti sugedusių saugiklių. Saugikliai paprastai yra maži, spalvoti plastikiniai elementai su metaliniu kontaktiniu elementu viduje. Yra du pagrindiniai būdai identifikuoti sugedusį saugiklį:

Vizualinis patikrinimas: Atidžiai apžiūrėkite kiekvieną saugiklį. Jei saugiklis yra sugedęs, metalinis kontaktinis elementas viduje bus nutrūkęs arba apdegęs.
Naudojant testerį: Naudokite multimetrą arba specialų saugiklių testerį, kad patikrintumėte, ar saugiklis praleidžia elektros srovę. Jei testeris nerodo jokios srovės, saugiklis yra sugedęs.

Saugiklių schemos ir reikšmės

Kiekvienas saugiklis apsaugo tam tikrą automobilio elektros grandinę. Saugiklių schemos paprastai būna atspausdintos ant saugiklių bloko dangtelio arba vartotojo vadove. Schemoje nurodoma, kuris saugiklis apsaugo konkrečią funkciją, pavyzdžiui, žibintus, valytuvus, radiją ir t.t. Svarbu naudoti tinkamą schemą, atitinkančią jūsų Vectra C modelį ir pagaminimo metus, nes saugiklių išdėstymas ir reikšmės gali skirtis. Prieš keisdami saugiklį, būtinai patikrinkite schemą, kad įsitikintumėte, jog keičiate tinkamą saugiklį.

Spalvinė saugiklių identifikacija pagal nominalią srovės jėgą

Žemiau pateikiamos spalvinės saugiklių reikšmės, kurios padeda identifikuoti saugiklius be papildomų žymėjimų:

Mažo dydžio saugikliai

Saugiklio spalva	Srovės stipris
Violetinė	3 A
Smėlio spalvos	5 A
Ruda	7,5 A
Raudona	10 A
Mėlyna	15 A
Geltona	20 A
Skaidri	25 A
Žalia	30 A

Didelio dydžio saugikliai

Saugiklio spalva	Srovės stipris
Žalia	30 A
Raudona	40 A
Mėlyna	60 A

Pastaba: Be spalvinio žymėjimo, nominali saugiklio srovės jėga yra nurodyta ir jo kitoje pusėje. Taip pat kai kurios elektros grandinės gali būti apsaugotos keliais saugikliais.

Saugiklių išdėstymas montavimo blokuose

Saugiklių blokas prietaisų skydelyje

Nr.	Apsaugoma grandinė	Nominali srovės jėga
1	Informacinė-pramoginė sistema	20 A
2	Šildymo, ventiliacijos, oro kondicionavimo sistema (HVAC)	7.5 A
3	Stoglangis	20 A
5	Durų elektros įrangos valdymo blokas	7.5 A
6	Stabdžių žibintai	7.5 A
7	Salono elektros įrangos valdymo blokas	30 A
8	Priekinių keleivio durų elektros įrangos valdymo blokas	30 A
9	Centrinis valdymo įrenginys	7.5 A
10	Vairo kolonėlės valdymo blokas	7.5 A
11	Diagnostikos jungtis	5 A
12	Akumuliatoriaus apsaugos nuo perkrovos įrenginys	15 A
15	Vairuotojo durų elektros įrangos valdymo blokas	30 A
17	Prietaisų skydelis/informacinis ekranas	15 A
18	Oro kondicionierius	7.5 A
20	ESP jutiklis	7.5 A
21	Telematika	7.5 A
22	Cigarečių pridegiklis	30 A
23	Šildymo, ventiliacijos, salono klimato kontrolės sistema (HVAC)	30 A arba 40 A
25	Šildymo sistema/oro kondicionierius	7.5 A
26	Prietaisų skydelis/informacinis ekranas	7.5 A

Saugiklių blokas bagažinėje

Nr.	Apsaugoma grandinė	Nominali srovės jėga
3	Priekinių sėdynių elektrinis valdymas	40 A
4	Galinio stiklo šildymas	40 A
5	Priekinių sėdynių elektrinis valdymas	40 A
6	Langų pakėlimo elektrinis valdymas	30 A
7	Langų pakėlimo elektrinis valdymas	30 A
8	Galinės dešinės sėdynės šildymas	15 A
9	Garsinis signalas/apsaugos sistema	15 A
10	Kuro siurblys	20 A
11	Gnybtas 30	25 A
12	Galinės kairės sėdynės šildymas	15 A
13	Vilkties sujungimo įtaisas	20 A
14	Galinio stiklo valytuvas	15 A
15	Priekinės kairės sėdynės šildymas	15 A
16	Priekinės dešinės sėdynės šildymas	15 A
19	Kuro bako dangtelio dangtelis	7.5 A
22	Apsaugos sistemos tūrio jutiklis	5 A
23	Apsaugos sistemos stiklo dūžio jutiklis	7,5 A
24	Gnybtas 30	25 A
27	Sėdynės užimtumo atpažinimo sistema/lietaus jutiklis/oro kondicionierius	5 A
28	Parkavimo pagalbos sistema	7.5 A

Saugiklių bloko schema, nurodanti kiekvieno saugiklio paskirtį

Saugiklių blokas po variklio gaubtu

Nr.	Apsaugoma grandinė	Nominali srovės jėga
1	ECM/TCM modulis	20 A
2	Starteris	25 A
3	Garsinis signalas	20 A
4	Oro kondicionierius/klimato kontrolė	10 A
5	Stiklų apiplovimo purkštukai	15 A
7	Centrinis valdymo įrenginys/ESP/TC	15 A
8	Priekiniai žibintai	10 A
9	Apiplovimo purkštukų šildymas	7.5 A
11	Stiklų valytuvai	30 A
12	Stiklų valytuvai	30 A
13	Centrinis valdymo įrenginys/ESP/TC	7.5 A
14	Žibintų apiplovimo purkštukai	30 A
15	Lambda zondas	10 A
16	ABS	7.5 A
19	Žibintų pasvirimo kampo reguliavimas	5 A
23	Automobilio salono šildymo/ventiliacijos sistema stovėjimo metu	20 A
24	Gnybtas 30	30 A
25	Gnybtas 30	30 A
28	Galinės elektros įrangos valdymo blokas	60 A
29	ABS	40 A
30	Galinės elektros įrangos valdymo blokas	60 A
31	Salono elektros įrangos valdymo blokas	60 A
32	ABS	40 A
33	Salono elektros įrangos valdymo blokas	60 A
34	Galinės elektros įrangos valdymo blokas	60 A
35	Aušinimo sistemos ventiliatorius 1*	30 A arba 40 A
36	Aušinimo sistemos ventiliatorius 2*	20 A arba 30 A

* Nominali srovės jėga priklauso nuo įmontuotos įrangos ir variklio galios.

PROFESINIS MOKYMAS / ELEKTROS GRANDINIU PATIKRA

Kaip pakeisti saugiklį?

Pakeisti sugedusį saugiklį yra gana paprasta, tačiau svarbu laikytis tam tikrų atsargumo priemonių. Prieš keisdami saugiklį, išjunkite degimą. Pakeiskite sugedusį saugiklį nauju, tokios pačios amperų vertės saugikliu. Amperų vertė paprastai būna nurodyta ant saugiklio. Naudojant didesnės amperų vertės saugiklį, galite pažeisti elektros grandinę. Naudokite specialų saugiklių ištraukiklį (pincetą), kad išimtumėte sugedusį saugiklį. Jei neturite ištraukiklio, galite naudoti plonas replės, tačiau būkite atsargūs, kad nepažeistumėte saugiklių bloko. Įdėkite naują saugiklį į tą pačią vietą, kurioje buvo sugedęs saugiklis. Įsitikinkite, kad saugiklis tvirtai įstatytas. Įjungę degimą, patikrinkite, ar funkcija, kurią apsaugo saugiklis, veikia tinkamai. Jei funkcija neveikia, gali būti, kad yra kita problema elektros grandinėje.

Dažniausios Opel Vectra C saugiklių problemos

Kai kurios dažniausios Opel Vectra C saugiklių problemos yra šios:

Perdegę žibintų saugikliai: Žibintų saugikliai gali perdegti dėl trumpojo jungimo arba per didelės apkrovos.
Perdegę valytuvų saugikliai: Valytuvų saugikliai gali perdegti, jei valytuvai užstringa arba jei variklis yra sugedęs.
Perdegę radijo saugikliai: Radijo saugikliai gali perdegti dėl trumpojo jungimo arba per didelės apkrovos.
Perdegę centrinio užrakto saugikliai: Centrinio užrakto saugikliai gali perdegti, jei centrinio užrakto sistema yra sugedusi.

Ką daryti, jei saugiklis nuolat perdega?

Saugikliai paprastai perdegia dėl perkrovos grandinėje arba trumpojo jungimo. Perkrova gali atsirasti, kai per daug prietaisų vienu metu naudoja tą pačią grandinę. Trumpasis jungimas atsiranda, kai laidai su skirtingu potencialu susiliečia, sukeldami staigų srovės šuolį. Jei pastebite, kad saugiklis nuolat perdega, tai gali reikšti, kad yra rimtesnė problema elektros grandinėje. Tokiu atveju rekomenduojama kreiptis į kvalifikuotą autoservisą, kad jie atliktų diagnostiką ir nustatytų problemos priežastį.

Svarbūs patarimai ir atsargumo priemonės

Visada naudokite tinkamą saugiklį. Naudojant netinkamą saugiklį, galite pažeisti elektros grandinę.
Niekada nebandykite pataisyti sugedusio saugiklio. Bandymas pataisyti sugedusį saugiklį gali būti pavojingas ir gali sukelti trumpąjį jungimą.
Jei nesate tikri, kreipkitės į specialistą. Jei nesate tikri, kaip pakeisti saugiklį arba jei turite kitų problemų su automobilio elektros sistema, kreipkitės į kvalifikuotą autoservisą.
Laikykite atsarginių saugiklių rinkinį automobilyje.

Saugiklių bloko priežiūra

Reguliari saugiklių bloko priežiūra gali padėti išvengti problemų ir užtikrinti patikimą automobilio elektros sistemos veikimą.

Reguliariai tikrinkite saugiklius: Reguliariai apžiūrėkite saugiklius, kad įsitikintumėte, jog jie nėra sugedę arba apdegę.
Valykite saugiklių bloką: Jei saugiklių blokas yra nešvarus arba užterštas, nuvalykite jį sausa šluoste.
Apsaugokite saugiklių bloką nuo drėgmės: Drėgmė gali pažeisti saugiklius ir sukelti trumpąjį jungimą. Apsaugokite saugiklių bloką nuo drėgmės, uždengdami jį vandeniui atspariu dangteliu.
