Rankinis stabdys, dar žinomas kaip stovėjimo arba avarinis stabdys, yra svarbi automobilio stabdžių sistemos dalis, skirta transporto priemonės apsaugai stovint. Nors jo pagrindinė funkcija yra užtikrinti automobilio stabilumą statant, rankinis stabdys taip pat gali būti nepakeičiamas gedimo atveju, kai standartinė stabdžių sistema nustoja veikti tinkamai. Šiame straipsnyje gilinsimės į rankinio stabdžio konstrukciją, veikimo principus, galimus gedimus ir modernias elektronines stovėjimo stabdžių sistemas (EPB).
Rankinio stabdžio konstrukcija ir veikimo principas
Tradicinis rankinis stabdys susideda iš trijų pagrindinių elementų:
- Rankinio stabdžio svirtis: Paprastai randama automobilio salone, centrinėje konsolėje, už pavarų svirties. Jos apačioje, po gaubtu, yra valdymo mechanizmas ir reguliavimo varžtas.
- Rankinio stabdžio trosas: Veikia pagal Bowdeno kabelio principą - tai plieninis, standus trosas, apsuptas plastiko apvalkalu, kuris mažina trintį judant. Išorėje trosas padengtas lanksčiu plastiku, o spyruoklės užtikrina jo grįžimą į pradinę padėtį.
- Rankinio stabdžio mechanizmas: Sumontuotas ant galinių ratų apkabų, veikia kaip vykdomasis elementas.
Užtraukiant rankinio stabdžio svirtį, trosas juda ir per mechanizmą stabdo galinius ratus. Svarbu pažymėti, kad rankinio stabdžio užtraukimas nesukelia galinių stabdžių šviesų įsijungimo.
Rankinio stabdžio trosas ir jo ypatumai
Rankinio stabdžio trosas, veikiantis pagal Bowdeno kabelio principą, yra esminis komponentas, perduodantis jėgą nuo svirties iki stabdžių mechanizmo. Nors teoriškai jis turėtų būti apsaugotas plastiko apvalkalu per visą ilgį, kai kuriuose automobiliuose apsauga gali būti ne visapusė, paliekant tam tikras vietas jautresnes drėgmei ir korozijai.
Vykdomieji elementai ant galinių ratų
Rankinio stabdžio mechanizmas ant galinių ratų gali būti įvairių techninių sprendimų. Automobiliuose su diskiniais stabdžiais prie galinių ratų apkabų prijungiami stabdžių trosai. Užtraukus svirtį, trosas stumia stūmoklį apkaboje, taip aktyvuodamas stabdžių trinkeles.
Dažni rankinio stabdžio gedimai ir jų priežastys
Rankinis stabdys gali nustoti veikti tinkamai arba visiškai nustoti veikti dėl įvairių priežasčių. Dažniausiai pasitaikančios problemos:
- Rankinio stabdžio užstrigimas: Negalima atleisti rankinio stabdžio svirties, nes stabdžių sistemos elementai ant galinių apkabų yra užstrigę.
- Korozijos pažeistas rankinio stabdžio trosas: Dėl išorinio apvalkalo pažeidimo drėgmė patenka į metalinį trosą, sukeldama koroziją ir galiausiai jo užstrigimą ar nutrūkimą.
- Sumažėjusi stabdymo jėga: Reikalinga labai stipriai užtraukti rankinio stabdžio svirtį, kad automobilis liktų vietoje. Tai gali būti dėl susidėvėjusių trinkelių, netinkamai sureguliuoto mechanizmo ar laisvo trosų įtempimo.
Rankinio stabdžio būklė ir veikimas tikrinami kasmetinės techninės apžiūros metu. Važinėjimas su sugedusiu rankiniu stabdžiu yra itin pavojingas.
Rankinio stabdžio reguliavimas ir remontas
Rankinio stabdžio taisymas priklauso nuo gedimo tipo. Jei stabdys nebeveikia pakankamai efektyviai, gali būti reikalingas jo reguliavimas. Tai atliekama tinkamai nustatant reguliavimo varžtą, esantį būgne arba disko-būgne, kuris atsakingas už stabdžių kaladėlių išskėtimo laipsnį. Kitas reguliavimo varžtas yra po gaubtu, prie rankinio stabdžio svirties.

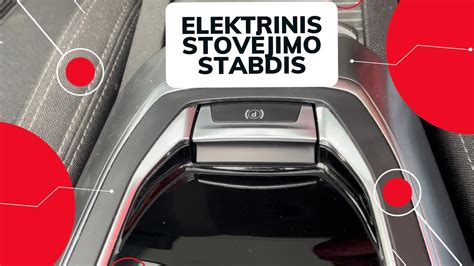

Elektroninis stovėjimo stabdys (EPB)
Pastaraisiais metais tradicinį rankinio stabdžio mechanizmą vis dažniau keičia elektroninis stovėjimo stabdys (EPB). Ši sistema, pirmoji masinėje gamyboje pasirodžiusi 2002 m., siūlo daugybę privalumų, patogumo ir saugumo funkcijų.
EPB sistemos privalumai ir funkcijos
Pagrindinė EPB sistemos funkcija - sulaikyti transporto priemonę stovint, tačiau elektroninis valdymas leidžia integruoti papildomas funkcijas:
- Automatinis įjungimas/išjungimas: Stabdys gali būti automatiškai įjungtas pastačius automobilį ir išjungtas jį užvedus, todėl vairuotojui nereikia prisiminti apie jo aktyvavimą.
- Pagalba pajudant įkalnėje (Hill-Hold): Sistema padeda saugiai pajudėti įkalnėje, automatiškai atleisdama stabdį, kai variklis pasiekia pakankamą sukimo momentą.
- Avarinis stabdymas: Veikiant kartu su ESP (elektroninės stabilumo kontrolės sistema), EPB gali būti naudojamas kaip avarinis stabdys. Staigus stabdymas suaktyvina EPB trumpais intervalais, panašiai kaip ABS, užtikrinant saugų stabdymą ir išlaikant automobilio kontrolę.
- Dinaminis stabdymas: Naudojant stabdžių apkabos variklį (automobiliuose su ABS) arba su mažesniu stabdymo momentu.
- Automatinis stabdžių įtempimas: EPB gali automatiškai įtempti stovėjimo stabdį pastačius automobilį, kompensuojant stabdžių trinkelių atlaisvėjimą joms vėstant.
- Lėtas kontroliuojamas leidimasis nuo kalno: Kai kurios sistemos leidžia lėtai ir kontroliuojamai leistis nuo kalno.
- Vaikų saugos funkcija: Stovėjimo stabdžio negalima atleisti, kai uždegimas išjungtas, sumažinant riziką netyčia jį atleisti.
EPB sistemos konstrukcija
Šiuolaikinės EPB sistemos gali būti įvairių tipų. Vienos naudoja elektros variklį, kuris traukia tradicinius trosus, o kitos, pažangesnės, atsisako trosų visiškai. Tokiose sistemose elektros varikliai montuojami tiesiai ant stabdžių apkabų, suspaudžiant stabdžių trinkeles prie diskų. Dėl šios priežasties nereikia rankinio stabdžio svirties, atlaisvinant vietos salone ir eliminuojant problemas, susijusias su trosų užšalimu ar mechaniniu nusidėvėjimu.
EPB sistemos priežiūra ir remontas
EPB sistema nėra kliūtis profesionaliems automobilių servisams. Šiuolaikiniai stabdžių valdymo įtaisai turi priežiūros režimus, skirtus stabdžių trinkelių keitimui, patikrai ant ritininio stabdžių tikrinimo stendo, automatiniam laisvumo reguliavimui ir diagnostikai. Dauguma universalių diagnostikos įrankių turi EPB funkcijas, įskaitant stabdžių trinkelių keitimo režimo įjungimą.
Pakeitus stabdžių trinkeles, sistema atlieka kalibravimą, pritaikydama stabdžių stūmoklius prie naujo frikcinio paviršiaus storio. Taip pat rinkoje prieinami EPB variklių komplektai, leidžiantys sutaupyti techninės priežiūros išlaidas ir tausoti aplinką.
Stabdžių sistemos komponentų svarba
Nors pagrindinis dėmesys straipsnyje skiriamas rankiniam stabdžiui, svarbu suprasti, kad jis yra tik viena iš daugelio stabdžių sistemos dalių, užtikrinančių saugumą kelyje. Kiti svarbūs komponentai apima:
- Stabdžių suportai (kaladėlių laikikliai): Laiko stabdžių trinkeles ir spaudžia jas prie disko.
- Stabdžių suportų laikikliai: Tvirtina suportus prie automobilio važiuoklės.
- Stabdžių suportų stūmokliai: Cilindrinės dalys, kurios juda stabdžių apkaboje ir spaudžia trinkeles.
- Stabdžių diskai ir būgnai: Paviršiai, prie kurių spaudžiamos stabdžių trinkelės, sukuriant trintį.
- Stabdžių trinkelės: Trinties medžiagos komponentai, tiesiogiai liečiantis su disku ar būgnu.
- Stabdžių diskų apsaugos: Plokštės, apsaugančios diskus nuo purvo ir drėgmės.
- Stabdžių cilindrai: Hidrauliniai komponentai, paverčiantys mechaninį pedalo spaudimą hidrauliniu slėgiu.
- ABS sistema: Neleidžia ratams užsiblokuoti staigiai stabdant.
Kiekvienas šių komponentų atlieka gyvybiškai svarbią funkciją, todėl reguliari jų patikra ir priežiūra yra būtina, siekiant užtikrinti optimalų stabdžių sistemos veikimą ir automobilio saugumą.
