Variklių ričių vielos savybės: vario ir aliuminio palyginimas

Variklių gamyboje plačiai naudojamos varinės ir aliumininės vielos. Pastaraisiais metais, didėjant vario trūkumui ir paklausai, emaliuotos varinės vielos kaina nuolat auga, todėl daugelis gamintojų ieško alternatyvų, pavyzdžiui, aliuminio vielos, siekdami sumažinti išlaidas. Šiame straipsnyje analizuojamos abiejų medžiagų savybės, privalumai ir trūkumai.

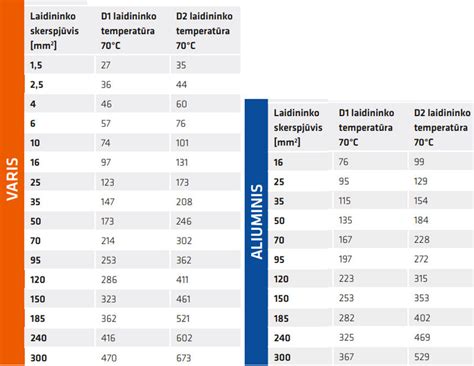

Vario ir aliuminio vielos fizinės savybės ir kainos palyginimas

Pirmiausia, atkreipkime dėmesį į fizines savybes: vario savitasis sunkis yra 8,9, o aliuminio - 2,7. Be vieneto kainos skirtumo, varis yra beveik 4-5 kartus brangesnis už aliuminį, lyginant tą patį kiekį. Tačiau elektronikos pramonėje aliuminio elektrinės savybės neprilygsta variui.

Aliuminio vielos trūkumai

• Aliuminio varža yra didelė, todėl gamybos metu išsiskiria daug šilumos.
• Aliuminio atsparumas korozijai nėra geras, ypač esant aukštai temperatūrai. Susidaro aliuminio oksidas, o kai kurių jungčių ar suvirinimo atsparumas (reikalaujantis aukštų suvirinimo proceso reikalavimų) gali padidėti arba net perdegti.
• Aliuminio medžiagos eksploatacinės savybės laikui bėgant blogėja, o eksploatavimo laikas yra nestabilus.

Varinių variklių pakeitimas aliuminio viela: iššūkiai ir sprendimai

Variklių gamybos pramonėje (pagrindinėje vyniojimo mašinų pramonėje) pastebima tendencija keisti varinius variklius aliuminio vielos (arba variu dengto aliuminio) varikliais. Tačiau svarbu paminėti, kad aliuminio laidais negalima pakeisti kai kurių specialių variklių, kuriems keliami griežti matmenų ir efektyvumo reikalavimai. Norint sėkmingai pakeisti varinius variklius aliuminio laidais, reikia atsižvelgti į šiuos klausimus:

1. Konstrukcijos rezervas

Originali varinė viela savo konstrukcijoje turi turėti tam tikrą rezervą. Pavyzdžiui, jei 1500 W variklis realiomis aplinkybėmis naudoja tik apie 1300 W, jį galima pakeisti aliuminio viela. Jei varinė viela buvo suprojektuota be menkiausio rezervo, o vėliau pakeista aliuminio viela, variklio veikimas pablogės visais aspektais.

2. Meistriškumo problema

Įprasta aliuminio vielinių variklių jungtis (dabar daugelis gamintojų šią problemą išsprendė naudodami specialius gnybtus).

3. Lizdų užpildymo koeficientas

Vietoj varinės vielos naudojant aliuminio vielą, siekiant išlaikyti panašų efektyvumą ir šilumos apkrovą, laido skersmuo neišvengiamai padidės. Tai kelia problemų dėl lizdo užpildymo koeficiento. Ateityje tikimasi naujų aliuminio vielos variklių geometrijų.

4. Aliuminio vielos trapumas

Faktinės gamybos metu pastebėta, kad aliuminio viela, mažesnė nei 0,50 mm, lengvai nutrūksta. Tai lemia aliuminio savybės ir jo mažesnis tvirtumas.

5. Efektyvumo problema

Nors daugelis teigia, kad aliuminio vielos variklių efektyvumas yra prastas, atlikus realius bandymus, nustatyta, kad aliuminio vielos variklis gali naudoti didesnį vielos skersmenį ir daugiau apsisukimų, kad išspręstų šią problemą. Nors aliuminio vielos variklio efektyvumas gali būti šiek tiek mažesnis nei varinės vielos variklio, tinkamai suprojektavus jis gali būti labai artimas. Klientams, kuriems keliami griežti efektyvumo reikalavimai, visų pirma rekomenduojama rinktis varinius laidus.

Apibendrinant, aliuminio vielą galima pakeisti tam tikrais aspektais, tačiau reikia atkreipti dėmesį į temperatūros kilimą, efektyvumą, lizdo užpildymą ir tarnavimo laiką.

• **Temperatūros kilimas:** Pasirinkus tinkamą vielos skersmenį, temperatūra gali pakilti taip pat, kaip ir anksčiau. Vielos skersmuo gali būti 20-30% didesnis nei varinės vielos.
• **Efektyvumas:** Efektyvumas bus daugiau nei 3% mažesnis nei varinės vielos, ir tai yra pačios vielos savybė.
• **Griovelio užpildymas:** Griovelio užpildymo koeficientas didėja, todėl griovelio forma ir vielos skersmuo turi būti gerai suderinti.
• **Tarnavimo laikas:** Atvira aliuminio viela arba jungtis turi būti sandariai užsandarinta, kad būtų išvengta elektros korozijos ir oksidacijos.

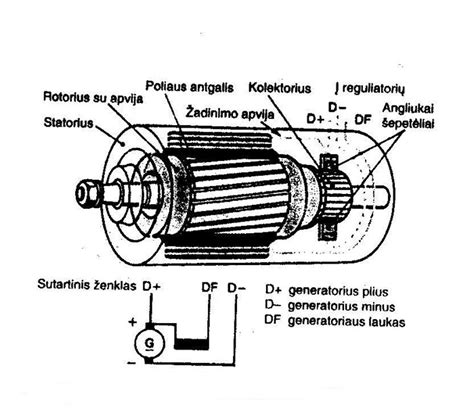

Nuolatinės srovės mikro variklių ritės: varis vs. aliuminis

Bendra tendencija, kad aliuminio viela keičia varinę vielą, yra dėl jos pranašumų ir kainos, kurios negalima palyginti. Ekonomika ir visuomenė teikia pirmenybę kaštų veiksniams. Nuolatinės srovės mikro variklis su gryno vario rite bus daug sunkesnis nei to paties lygio aliuminio šerdies variklis, o jo talpa bus žymiai didesnė. Kiti varikliai naudoja variu dengtą aliuminį. Baltos vielos šerdis turi aliuminio šerdį, kurios atsparumas yra didesnis nei vario šerdies.

Gryno vario ritės privalumai nuolatinės srovės mikro varikliuose, lyginant su aliuminio šerdies rite:

1. **Geras elektros laidumas.** Aliuminio vielos mikro variklio veikimas nėra toks stabilus kaip gryno vario mikro nuolatinės srovės variklio veikimas po ilgo naudojimo. Nuolatinės srovės variklio, pagaminto iš aliuminio vielos, galia yra žymiai mažesnė nei mikro nuolatinės srovės variklio, pagaminto iš gryno vario.
2. **Ilgas tarnavimo laikas.** Gryno vario ritės tarnauja ilgiau nei aliuminio ritės ir mažesnė tikimybė, kad jos perkais, kai jos naudojamos mažuose nuolatinės srovės varikliuose.
3. **Mažesnis energijos suvartojimas.** Atsparumas grandinės dalyse priklauso nuo to, kiek šilumos pagaminama. Šilumos generavimas didėja didėjant pasipriešinimui. Gryno vario ritės mikrovariklis sunaudoja mažiau energijos.
4. **Mažesnis triukšmas.** Aliuminio ritės mikro variklio triukšmo lygis yra maždaug du kartus didesnis nei vario ritės mikro variklio.

Varinių ričių savybės ir platus pritaikymo spektras

Varinės ritės, taip pat žinomos kaip varinės vielos ritės, turi unikalių savybių, todėl jos plačiai naudojamos įvairiose srityse.

• **Puikus elektros laidumas:** Varis garsėja išskirtiniu elektros laidumu. Varinės ritės pasižymi maža elektrine varža, leidžiančia efektyviai perduoti elektrą.
• **Didelis šilumos laidumas:** Varis pasižymi puikiomis šilumos laidumo savybėmis. Varinės ritės palengvina efektyvų šilumos perdavimą, todėl yra tinkamos naudoti, kai reikalingas efektyvus šilumos išsklaidymas.
• **Plastiškumas ir lankstumas:** Varis yra labai plastiškas ir lankstus, todėl jį lengva formuoti ir formuoti į ritinius. Varinės ritės gali būti suvyniotos į įvairių formų ir dydžių, todėl jas galima pritaikyti ir pritaikyti konkrečioms reikmėms.
• **Geras mechaninis stiprumas:** Varinės ritės turi gerą mechaninį stiprumą, todėl jos gali atlaikyti mechaninį įtempį ir deformaciją.
• **Atsparumas korozijai:** Varinės ritės pasižymi puikiu atsparumu korozijai. Jos gali atlaikyti drėgmės, cheminių medžiagų ir atmosferos elementų poveikį, todėl sumažėja degradacijos rizika ir užtikrinamas ilgalaikis patikimumas.
• **Didelis litavimas:** Varinės ritės pasižymi dideliu litavimu, todėl surinkimo metu galima lengvai ir patikimai sujungti.
• **Mažas terminis plėtimasis:** Varinės ritės turi mažą šiluminio plėtimosi koeficientą, o tai reiškia, kad dėl temperatūros pokyčių jos plečiasi ir susitraukia minimaliai.
• **Perdirbamumas:** Varis yra labai perdirbama medžiaga, o vario ritinius galima perdirbti neprarandant būdingų savybių.
• **Antimikrobinės savybės:** Varis pasižymi natūraliomis antimikrobinėmis savybėmis, kurios slopina bakterijų, virusų ir grybelių augimą.
• **Platus pritaikymo spektras:** Dėl unikalių savybių derinio vario ritės pritaikomos įvairiose pramonės šakose. Jos naudojamos elektros ir elektroninėje įrangoje, telekomunikacijose, automobilių sistemose, šildymo ir vėsinimo sistemose ir daugelyje kitų sektorių.

Elektromagnetinės vielos tipai ir jų savybės

Elektromagnetinė viela yra viena iš pagrindinių variklio, apvijos ar ritės žaliavų. Yra daug elektromagnetinių laidų tipų, atsižvelgiant į variklio izoliacijos charakteristikas.

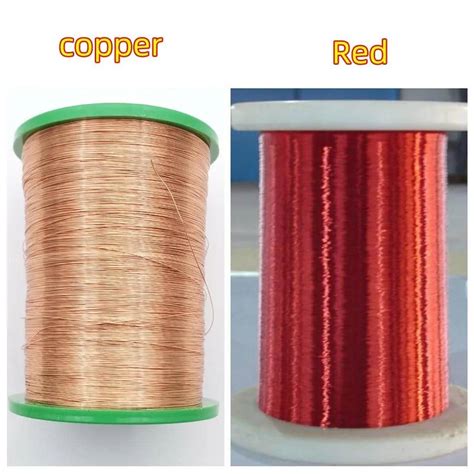

1. Emaliuota viela

Emaliuotai vielai reikalingas kruopščiai padengtas, vienodas ir lygus plėvelės sluoksnis. Plėvelės storis ir skersmuo turi atitikti specifikacijas. Emalio vielos veikimą lemia emalio plėvelė, kurią paprastai sudaro šie elementai:

1. **Mechaninės savybės:** Emalio plėvelė turi būti atspari įbrėžimams, lanksti, turėti tinkamą elastingumą ir pailgėjimą, kad atlaikytų trintį, lenkimą, tempimą ir suspaudimą, nepatiriant jokios žalos apvijos, įterpimo ir atviros formos, formavimo ir kt.
2. **Elektros charakteristikos:** Daugiausia emalio plėvelės gedimo įtampa turi būti didelė, aukšto dažnio aukštos įtampos variklio apvijai su emaliuota viela, emalio plėvelės praradimo kampo liestinės reikalavimai turi būti maži.
3. **Šiluminės charakteristikos:** Įskaitant minkštėjantį emalio plėvelės skilimą, terminį senėjimą ir terminį šoką. Minkštinimo gedimas rodo emalio plėvelės gebėjimą šildyti deformaciją esant tam tikram slėgiui; terminio senėjimo charakteristikos atspindi emalio plėvelės gebėjimą išlaikyti tam tikrą elastingumą po trumpo terminio veikimo laikotarpio; šiluminio šoko efektyvumas atsispindi kepimo, impregnavimo procese ar perkrovos operacijoje, emalio plėvelė atlaiko terminį šoką (greitas šaltis, greitas karštis) ir nesulaužo galimybės.
4. **Cheminės savybės:** Emalio plėvelės gebėjimas atsispirti cheminių medžiagų, tokių kaip rūgštys, šarmai, druskos purškimas, organiniai tirpikliai ar šaltnešiai, korozijai.

2. Apvyniota viela

Šiuo metu variklio apvijoje naudojama įprasta apvijų viela daugiausia yra stiklo ir plėvelės apvijų viela. Stiklo viela, apvyniota bešarmine stiklo viela, sandariai apvyniota plika viela arba emaliuota viela, o lipniais izoliaciniais dažais impregnuota kepimo išlydyta. Stiklo viela apvyniotos vielos elektrinės ir mechaninės savybės yra geresnės nei emaliuotos vielos, karščiui atsparumo laipsnis priklauso nuo klijų izoliacinio lako ir emaliuotos vielos karščiui atsparumo.

3. Neorganinė izoliuota viela

Tarp variklių apvijų, pagamintų iš neorganinės izoliuotos vielos, dominuoja aliuminio viela su oksidine danga. Anodavimo proceso metu ant aliuminio vielos paviršiaus susidaro stora aliuminio trioksido plėvelė. Ji turi plono izoliacinio sluoksnio, gero atsparumo karščiui, atsparumo spinduliuotei ir kt. pranašumus; tačiau dėl akytos oksido plėvelės skilimo įtampa yra maža, o atsparumas lenkimui, įbrėžimams, atsparumas rūgštims ir šarmams yra menkas.

4. Specialus elektromagnetinis laidas

Specialaus elektromagnetinio laido izoliacijos struktūra ir veikimas tinka ypatingoms aplinkoms. Pavyzdžiui, povandeninio variklio apvija su polivinilchlorido izoliacine viela ir polietileno izoliacija nailono apvalkalo elektromagnetine viela. Pirmasis turi gerą atsparumą vandeniui, tačiau mažai išnaudoja plyšio erdvę; lengvai pažeidžiamas izoliacijos sluoksnis vyniojant ritę, naudojamas bendriems nardymo varikliams.

Variklio apvijų ritinių klasifikavimas

Variklio apvijų ritė gali būti suskirstyta į dvi rūšis: formavimas ir apvija.

• **Formavimo ritė** reiškia fiksuotos formos ritę, presuotą presavimo įtaisu. Paspaudus ritę, negalima keisti būdingų savybių, tokių kaip forma, dydis ir pikis.
• **Išsklaidyta ritė** reiškia ritinį, suvyniotą apvijų formos, o vielos forma ir dydis gali būti labai koreguojami atsižvelgiant į faktinę situaciją vietoje.

Paprastai formavimo ritė yra naudojama didelio ir vidutinio dydžio variklio apvijimui, o izoliacijos stiprumas yra geresnis nei išsibarsčiusios ritės. Apskritai, dauguma variklio apvijų, kurių vidutinis aukštis yra 315 arba mažesnis, naudoja žaizdos ritę. Dėl šerdies skersmens ir ilgio apribojimo vidinė erdvė yra gana siaura. Laisvos ritės naudojimas palengvina galo formavimą po vynio, bet jos pilna sparta yra gana maža, todėl nuostoliai yra dideli ir galia yra maža. Pagal kiekvienos vielos izoliacijos prielaidą formavimo ritė po formavimo bus padengta vienu ar keliais izoliacijos sluoksniais, o formavimas, naudojant formavimo mašiną, nėra lengvai keičiamas. Žaizdos ritė labiau tinka masinei gamybai, o formavimo mašina veikia formavimo ritę, o dienos našumas bus mažesnis.

Variklio veikimo ypatybės ir gedimai

Variklio šilimas ir leistinas temperatūros kilimas

Tiesioginė variklio šildymo priežastis yra didelė srovė. Veikiant variklio apkrovai, variklyje prarandama galia, kuri ilgainiui virsta šilumos energija, dėl kurios variklio temperatūra pakils ir viršys aplinkos temperatūrą. Vertė, kai variklio temperatūra yra aukštesnė už aplinkos temperatūrą, vadinama atšilimu. Kai temperatūra pakyla, variklis turi išsklaidyti šilumą į aplinką; kuo aukštesnė temperatūra, tuo greitesnis šilumos išsiskyrimas.

Jei variklio dangčio temperatūra viršija aplinkos temperatūrą daugiau nei 25 laipsniais, tai reiškia, kad variklio temperatūros kilimas viršijo įprastą diapazoną, o bendras variklio temperatūros kilimas turi būti mažesnis nei 20 laipsnių. Paprastai variklio ritė yra suvyniota emaliuota viela, o emaliuotos vielos plėvelė nukris dėl aukštos temperatūros, kai temperatūra yra aukštesnė nei 150 laipsnių, todėl ritė įvyksta trumpuoju jungimu.

Silpniausia variklio atsparumo temperatūrai dalis yra izoliacinė medžiaga, pavyzdžiui, emaliuota viela. Izoliacinių medžiagų atsparumas temperatūrai yra ribotas, neviršijant šios ribos fiziniai, cheminiai, mechaniniai, elektriniai ir kiti izoliacinės medžiagos aspektai yra labai stabilūs, o jos tarnavimo laikas paprastai yra apie 20 metų. Peržengus šią ribą, izoliacinės medžiagos tarnavimo laikas labai sutrumpės ir netgi sudegs. Ši temperatūros riba vadinama leistina izoliacinės medžiagos temperatūra. Aplinkos temperatūra kinta priklausomai nuo laiko ir vietos, o projektuojant variklį mūsų šalyje kaip standartinė aplinkos temperatūra nurodoma 40 laipsnių Celsijaus. Skirtingų izoliacinių medžiagų leistina temperatūra nėra vienoda, pagal leistiną temperatūrą dažniausiai naudojamos variklio izoliacinės medžiagos yra A, E, B, F, H penkių rūšių.

Uždegimo ritės ir variklio veikimas

Degimo arba užvedimo sistema yra viena svarbiausių automobiliuose su vidaus degimo varikliu. Čia dirbantys komponentai turi susitvarkyti su didžiuliais inertiškumo, slėgio ir temperatūros pokyčiais, kad leistų užvesti variklį ir jis galėtų dirbti. Uždegimo ritė (liaudyje dar vadinama babina) - nepakeičiama užvedimo sistemos dalis automobiliuose. Uždegimo ritė yra labai svarbi transporto priemonės variklio užvedimo sistemos dalis, skirta žemai automobilio akumuliatoriaus įtampai paversti aukšta įtampa. Ritė veikia tada, kai per ją teka srovė ir sukuria magnetinį lauką. Tas laukas staiga suyra ir sugeneruoja aukštos įtampos kibirkštį. Jei uždegimo ritė neveikia arba prastai veikia, automobilis neužsiveda arba jaučiasi netolygus variklio darbas.

Paprastai uždegimo ritėje yra dvi ritių grupės: pirminė ritė ir antrinė ritė. Pirminė ritė apvyniota stora emaliuota viela, paprastai apie 0,5-1 mm emaliuota viela apie 200-500 apsisukimų; Antrinė ritė pagaminta iš plonesnės emaliuotos vielos, paprastai apie 0,1 mm emaliuota viela naudojama maždaug 15000-25000 apsisukimų. Vienas pirminės ritės galas yra prijungtas prie transporto priemonės žemos įtampos maitinimo šaltinio (pliusas), o kitas - su perjungimo įtaisu (pertraukikliu). Priežastis, kodėl uždegimo ritė gali paversti transporto priemonės žemą įtampą aukšta įtampa, yra ta, kad jos forma yra tokia pati kaip ir įprastas transformatorius, o pirminės ritės ir antrinės ritės posūkio santykis yra didelis. Tačiau uždegimo ritės darbo režimas skiriasi nuo įprasto transformatoriaus. Įprastas transformatorius veikia nuolat, o uždegimo ritė - su pertrūkiais. Kai pirminė ritė yra prijungta prie maitinimo šaltinio, didėjant srovei, aplink susidaro stiprus magnetinis laukas, o geležinė šerdis kaupia magnetinę energiją; Kai jungiklis atjungia pirminės ritės grandinę, pirminės ritės magnetinis laukas greitai nyksta, o antrinė ritė sukels aukštą įtampą.

Uždegimo ritės gedimo požymiai:

• **Nesudirba cilindrai:** Vienas iš labiausiai pastebimų sugedusios uždegimo ritės požymių yra vidaus degimo procesų sutrikimas. Dėl uždegimo ritės problemų, transporto priemonė gali trūkčioti ir gesti, ypač startuojant ar greitėjant.
• **Labai išaugusios kuro sąnaudos:** Kai nėra reikalingos kibirkšties, variklis kompensuoja tai sunaudodamas daugiau degalų, kad palaikytų galią.
• **Sunkumai užvedant transporto priemonę.**
• **Check Engine lemputė.**
• **Netolygus variklio darbas laisva eiga.**
• **Sumažėjusi galia.**
• **Neįprasti garsai** iš variklio skyriaus.

Variklio galios pasirinkimas

Variklio vardinės galios pasirinkimas yra labai svarbus ir sudėtingas klausimas. Jei variklio vardinė galia yra per didelė, variklis dažnai veikia maža apkrova, paties variklio pajėgumas negali būti visiškai atkurtas, tampa „dideliu arklio automobiliu“, o variklio veikimo efektyvumas mažas, prastas veikimas, padidins veiklos sąnaudas. Savo ruožtu variklio vardinės galios reikalavimai yra maži, tai yra „mažas arklio vežimėlis“, variklio srovė viršija vardinę srovę, padidėja variklio nuostoliai, mažas efektyvumas, svarbu paveikti variklio tarnavimo laiką, net jei perkrova nėra didelė, variklio tarnavimo laikas sutrumpės; Didesnė perkrova sugadins variklio izoliacinės medžiagos izoliacines savybes arba net sudegs. Žinoma, vardinė variklio galia yra maža ir ji gali visiškai netempti apkrovos, todėl variklis ilgą laiką bus pradinėje būsenoje, perkais ir bus pažeistas.
