MTZ 80 Hidraulinio Vairo Sistemos Schema, Montavimas ir Priežiūra

Hidraulinis vairo stiprintuvas (HVS) yra esminis MTZ traktoriaus mazgas, užtikrinantis lengvesnį ir patogesnį valdymą. Tinkamas HVS pajungimas ir priežiūra yra būtini norint išvengti problemų ir užtikrinti ilgalaikį sistemos veikimą. Šiame straipsnyje išsamiai aptarsime MTZ 80 hidraulinio vairo pajungimą, įskaitant schemas, instrukcijas, patarimus ir dažniausiai pasitaikančias problemas.

MTZ 80 traktorius, ilgą laiką buvęs Lietuvos kaimo ir žemės ūkio pagrindu, pasižymi savo patikimumu ir universalumu. Tačiau, kaip ir bet kuris technikos vienetas, jis turi savo silpnų vietų. Viena iš jų - standartinis mechaninis vairas, kurį valdyti gali būti fiziškai sunku, ypač dirbant ilgą laiką ar su sunkiu priekiniu pakrovėju. Štai kodėl hidraulinio vairo sistemos įdiegimas į MTZ 80 yra populiarus atnaujinimas, leidžiantis žymiai pagerinti vairavimo komfortą ir efektyvumą.

Hidraulinio Vairo Privalumai MTZ 80 Traktoriuje

Hidraulinis vairas, dar vadinamas hidrauliniu stiprintuvu, siūlo keletą esminių privalumų, palyginti su tradiciniu mechaniniu vairu:

• Lengvesnis valdymas: Pagrindinis privalumas yra žymiai sumažinta vairavimo jėga. Tai ypač svarbu dirbant su priekiniu pakrovėju ar kitais sunkiais padargais, kai priekinė ašis patiria didelę apkrovą. Sumažinus fizinę įtampą, operatorius gali dirbti ilgiau ir efektyviau.
• Padidėjęs manevringumas: Hidraulinis vairas leidžia lengviau manevruoti traktoriuje, ypač ankštose vietose. Tai svarbu dirbant fermose, sandėliuose ar kitose ribotose erdvėse.
• Sumažintas vairavimo nuovargis: Mažesnė fizinė įtampa reiškia mažesnį operatoriaus nuovargį. Tai pagerina darbo kokybę ir sumažina klaidų tikimybę.
• Geresnė kontrolė: Hidraulinis vairas suteikia geresnį pojūtį apie tai, kas vyksta su priekiniais ratais. Tai leidžia tiksliau valdyti traktorių ir išvengti netikėtų judesių.
• Saugumas: Net ir sugedus hidraulinei sistemai, mechaninis vairas išlieka veiksnus (nors ir sunkesnis), užtikrinant galimybę saugiai sustabdyti traktorių.
• Mažesnė mechaninė apkrova: Sumažėja apkrova vairo mechanizmui ir vairo traukėms, prailginant jų tarnavimo laiką.

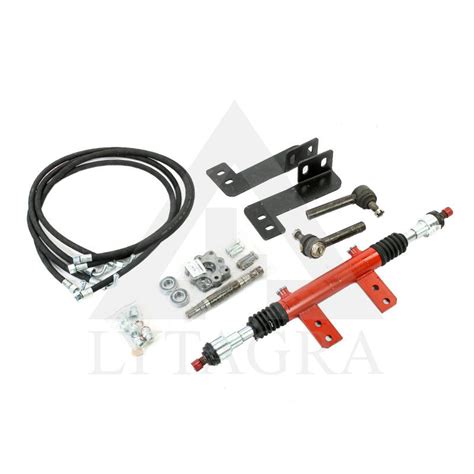

Hidraulinio Vairo Sistemos Komponentai

MTZ traktoriuose dažniausiai naudojamas hidraulinis vairo mechanizmas (hidrostatas). Hidraulinė sistema leidžia sumažinti fizinę vairuotojo jėgą, reikalingą traktoriaus valdymui, ypač dirbant su sunkiasvore įranga ar sudėtingomis sąlygomis. Tipinė hidraulinio vairo sistema MTZ 80 traktoriuje susideda iš šių pagrindinių komponentų:

• Hidraulinis siurblys (NŠ-10): Tai hidraulinio vairo širdis, tiekianti hidraulinį skystį (alyvą) į visą sistemą. Siurblys varomas traktoriaus variklio ir sukuria reikiamą slėgį, reikalingą vairo stiprintuvui veikti. NŠ-10 yra populiarus pasirinkimas MTZ traktoriams. Svarbu pasirinkti tinkamą siurblį, atsižvelgiant į jo našumą ir darbinį slėgį. Daugeliui atvejų pakanka NŠ-10, tačiau NŠ-14 gali suteikti šiek tiek greitesnį veikimą, o esant nusidėvėjusiam ar silpnam NŠ-10, keičiant geriau rinktis NŠ-14.
• Hidraulinis skirstytuvas (dozatorius arba Orbitrolis): Šis komponentas atsakingas už hidraulinio skysčio paskirstymą į cilindrą, priklausomai nuo vairuotojo atliekamo vairo pasukimo. Vairo skirstytuvas veikia kaip vožtuvas, reguliuojantis skysčio srautą ir užtikrinantis proporcingą valdymą. Pilnai pakanka 100 dozatoriaus, nors galima dėti didesnį dozatorių - 160, tada bus greitesnis vairo sukimas.
• Hidraulinis cilindras (stūmoklis): Šis cilindras paverčia hidraulinio skysčio slėgį mechanine jėga, kuri pasuka priekinius ratus. MTZ 80 traktoriuose dažniausiai naudojami dvipusio veikimo hidrauliniai cilindrai. Populiarus pasirinkimas yra cilindriukas C50, o naudojant didesnį dozatorių (pvz., 160), rekomenduojamas cilindriukas C63 (berods), anas stipresnis.
• Tepalo bakas (alyvos bakelis): Tai talpa, kurioje laikomas hidraulinis skystis. Bakelis taip pat atlieka filtravimo funkciją, pašalindamas nešvarumus iš skysčio. Tepalas siurbiamas iš bako. Galima naudoti esamą baką. Galima daryti su atskiru hidrobaku arba bendrąja hidrauline sistema.
• Aukšto ir žemo slėgio žarnos (vamzdeliai): Jos jungia visus sistemos komponentus ir užtikrina hidraulinio skysčio cirkuliaciją. Svarbu naudoti aukštos kokybės žarnas, atsparias aukštam slėgiui ir temperatūrai.
• Filtrai: Valo hidraulinį skystį nuo nešvarumų ir užtikrina sklandų sistemos veikimą bei apsaugo ją nuo užteršimo ir gedimų.
• Saugos vožtuvas: Apsaugo sistemą nuo per didelio slėgio.
• Vairo traukės ir šarnyrai: Priklausomai nuo komplekto, gali reikėti pakeisti esamas traukes.
• Montavimo elementai: Laikikliai, varžtai, poveržlės ir kitos smulkios detalės, reikalingos montavimui.

MTZ Hidraulinio Vairo Veikimo Principas

MTZ 80 hidraulinis vairas - tai sudėtinga sistema, kurios veikimo principas yra toks: vairuotojas pasuka vairą, kuris per vairo kolonėlę (arba dozatorių) valdo hidraulinio skysčio srautą. Šis skystis patenka į hidraulinį cilindrą, kuris stumia arba traukia stūmoklį. Stūmoklio judėjimas per traukes perduodamas priekiniams ratams, taip keičiant traktoriaus judėjimo kryptį. Hidraulinis siurblys nuolat tiekia hidraulinį skystį į sistemą, palaikydamas reikiamą slėgį.

Hidraulinio Vairo Pajungimo Schema

Toliau pateikiama tipinė MTZ hidraulinio vairo pajungimo schema. Atkreipkite dėmesį, kad konkreti schema gali šiek tiek skirtis priklausomai nuo MTZ modelio ir HVS tipo.

Pagrindiniai schemos elementai:

• Siurblys (NŠ-10): Pajungiamas prie variklio ir tiekia hidraulinį skystį.
• Tepalo bakas: Tepalas siurbiamas iš bako.
• Skirstytuvas: Gauna hidraulinį skystį iš siurblio ir nukreipia jį į hidraulinį cilindrą.
• Hidraulinis cilindras: Pajungtas prie vairo traukių ir padeda pasukti ratus.
• Žarnos: Jungia visus komponentus. Svarbu teisingai prijungti aukšto ir žemo slėgio žarnas.

MTZ Hidraulinio Vairo Montavimas ir Instrukcija

Hidraulinio vairo montavimas į MTZ 80 traktorių yra pakankamai sudėtinga procedūra, reikalaujanti patirties su hidrauline technika ir specialių įrankių. Jei neturite patirties, rekomenduojama kreiptis į kvalifikuotą mechaniką. Prieš pradėdami darbus, įsitikinkite, kad turite reikiamus įrankius ir medžiagas, įskaitant hidraulinį skystį, žarnas, jungtis ir raktus. Štai pagrindiniai montavimo žingsniai:

1. Pasiruošimas

• Atjunkite akumuliatorių.
• Pakelkite priekinę traktoriaus dalį ir užfiksuokite ją ant atramų.
• Patikrinkite, ar visi komponentai yra tvarkingi ir švarūs.
• Įsitikinkite, kad turite tinkamą hidraulinį skystį.
• Atjunkite seną mechaninio vairo sistemą: vairo kolonėlę, traukes ir kitus komponentus.
• Išleiskite hidraulinį skystį iš sistemos (jei tokia yra).

2. Siurblio montavimas

• Sumontuokite hidraulinį siurblį (NŠ-10) ant variklio pagal gamintojo instrukcijas, naudodami atitinkamus tvirtinimo elementus.
• Įsitikinkite, kad siurblys tinkamai pritvirtintas.
• Prijunkite siurblio įsiurbimo ir išmetimo žarnas.

3. Skirstytuvo (dozatoriaus) montavimas

• Pritvirtinkite hidraulinį skirstytuvą prie traktoriaus rėmo patogioje vietoje.
• Sumontuokite vairo skirstytuvą ant vairo kolonėlės, pakeisdami seną mechaninę kolonėlę.
• Prijunkite skirstytuvo žarnas prie siurblio ir cilindro.
• Jei svorio nereikia, esama vairo kolonėlė gali būti nemažas kliuvinys. Principu, reikia dozatoriaus, NŠ10-14 siurblio, šlangelių ir cilindriuko.
• Patį dozatorių galima dėti lauke, mažiau perdirbimo, arba kabinoje. Tokiu atveju kronšteiną vairo reikia keisti, kad tilptų dozatorius.

4. Cilindro montavimas

• Sumontuokite hidraulinį cilindrą ant priekinio tilto ir prijunkite jį prie vairo traukių, naudodami atitinkamus tvirtinimo elementus.
• Įsitikinkite, kad cilindras juda laisvai ir netrukdo kitiems komponentams.
• Senesniems MTZ, pavyzdžiui, 1991 metų modeliui, nebuvo paruošta vieta ant priekinio tilto, kur tą cilindro laikiklį uždėti. Tokiu atveju tenka galvoti, kaip jį pritvirtinti, galbūt privirinti metalo luitus, kad padaryti lygų pagrindą, ant kurio prisukama plokštė.
• Siekiant sumažinti klibėjimą, kol sistema pradeda veikti, dažnai dedama damfosa (amortizatorius), kaip ir naujesniuose "Belarus" modeliuose.

5. Žarnų pajungimas

• Pajunkite hidraulines žarnas pagal schemą. Svarbu teisingai prijungti aukšto ir žemo slėgio žarnas.
• Naudokite naujas sandarinimo tarpines, kad išvengtumėte nuotėkio.
• Atsargiai nutieskite visas hidraulines žarnas, vengdami aštrių lenkimų ir trinties su kitais komponentais.
• Priveržkite visas jungtis.

6. Tepalo bako pajungimas

• Prijunkite tepalo baką prie siurblio ir skirstytuvo.
• Sumontuokite hidraulinio skysčio baką tinkamoje vietoje, užtikrinant gerą prieinamumą.

7. Sistemos užpildymas ir nuorinimas

• Užpildykite hidraulinę sistemą hidrauliniu skysčiu pagal gamintojo rekomendacijas.
• Nuorinkite hidraulinę sistemą, kad pašalintumėte orą. Tai galima padaryti sukant vairą į vieną ir į kitą pusę kelis kartus. Svarbu, kad sistema veiktų efektyviai. Tai galima padaryti atsukant nuorinimo varžtus ant hidraulinio cilindro ir vairo dozatoriaus.

8. Sistemos patikrinimas ir reguliavimas

• Užveskite variklį ir patikrinkite, ar hidraulinis vairo stiprintuvas veikia tinkamai.
• Patikrinkite, ar nėra nuotėkio.
• Patikrinkite vairo veikimą. Įsitikinkite, kad vairas sukasi lengvai ir tolygiai.
• Jei reikia, sureguliuokite skirstytuvą, kad užtikrintumėte tinkamą vairo jautrumą.
• Sureguliuokite vairo traukes, kad ratai būtų tinkamai suvesti.

Svarbūs Aspektai Montuojant Hidraulinį Vairą

Montuojant hidraulinį vairą į MTZ 80 traktorių, svarbu atkreipti dėmesį į šiuos aspektus:

• Komponentų kokybė: Pasirinkite aukštos kokybės komponentus, atsparius dideliam slėgiui ir temperatūrai. Venkite pigių, nepatikimų dalių, kurios gali greitai sugesti.
• Tinkamas skystis: Naudokite tik rekomenduojamą hidraulinį skystį. Netinkamas skystis gali pažeisti sistemą. Dažniausiai rekomenduojamas hidraulinis tepalas, skirtas hidraulinėms sistemoms.
• Švarumas: Montuojant sistemą, užtikrinkite švarą. Užteršimas gali sukelti gedimus.
• Tinkamas priveržimas: Priveržkite visas jungtis tinkamu sukimo momentu. Per stiprus priveržimas gali pažeisti jungtis, o per silpnas - sukelti nuotėkius.
• Nuorinimas: Kruopščiai nuorinkite sistemą. Oras sistemoje sumažina efektyvumą ir gali sukelti gedimus.
• Saugumas: Laikykitės visų saugos reikalavimų dirbdami su hidrauline technika.
• Papildomos modifikacijos: Kai kuriuose MTZ modeliuose gali prireikti papildomų modifikacijų montuojant hidraulinį vairą, ypač jei traktorius yra senesnis. Tai gali apimti laikiklių privirinimą cilindrui pritvirtinti.

Dažniausiai Pasitaikančios Problemos ir Jų Šalinimas

Šiame skyriuje aptarsime dažniausiai pasitaikančias problemas, susijusias su MTZ hidrauliniu vairu, ir kaip jas išspręsti.

1. Vairas sunkus / sunkiai sukasi

• Galimos priežastys: Žemas hidraulinio skysčio lygis, užsikimšęs filtras, pažeistas siurblys, oro patekimas į sistemą, pažeistos arba užstrigusios vairo traukės, per didelis slėgis padangose, užstrigęs skirstytuvas, nepakankamas vairo stiprintuvas.
• Šalinimo būdai: Patikrinkite ir papildykite hidraulinio skysčio lygį, pakeiskite filtrą, patikrinkite siurblį ir, jei reikia, pakeiskite jį, nuorinkite sistemą, išvalykite arba pakeiskite skirstytuvą.

2. Tepalo putojimas

• Galimos priežastys: Oro patekimas į sistemą, netinkamas hidraulinis skystis. Dažna problema yra tepalo putojimas po vairo kolonėlės pakeitimo.
• Šalinimo būdai: Patikrinkite žarnų jungtis dėl sandarumo, nuorinkite sistemą, pakeiskite hidraulinį skystį rekomenduojamu. Įsitikinkite, kad žarnos prijungtos teisingai ir sandariai. Keičiant komponentus, visada naudokite naujas manžetes.

3. Nuotėkis

• Galimos priežastys: Pažeistos žarnos, susidėvėjusios sandarinimo tarpinės, pažeisti komponentai, atsilaisvinusios hidraulinių žarnų jungtys, įtrūkusios hidraulinės žarnos arba vamzdeliai, pažeisti riebokšliai arba sandarikliai.
• Šalinimo būdai: Pakeiskite pažeistas žarnas, sandarinimo tarpines, komponentus. Priveržkite jungtis, pakeiskite cilindro sandariklius.

4. Netolygus vairo veikimas / vairas trūkčioja

• Galimos priežastys: Pažeistas skirstytuvas, oro patekimas į sistemą, sugedęs siurblys, užstrigęs skirstytuvas, sugedęs vairo cilindras, užsikimšę hidrauliniai vamzdeliai.
• Šalinimo būdai: Patikrinkite skirstytuvą ir, jei reikia, pakeiskite jį, nuorinkite sistemą, patikrinkite siurblio veikimą, išvalykite arba pakeiskite skirstytuvą.

5. Vairo laisvumas

• Galimos priežastys: Susidėvėjusios vairo traukių šarnyrai, susidėvėjusios vairo kolonėlės detalės, atsilaisvinę vairo mechanizmo tvirtinimo elementai.
• Šalinimo būdai: Patikrinkite ir pakeiskite susidėvėjusius elementus, priveržkite tvirtinimo detales.

6. Triukšmas vairuojant / hidraulinėje sistemoje

• Galimos priežastys: Žemas hidraulinio skysčio lygis (orą siurbia siurblys), užterštas hidraulinis skystis, susidėvėjęs hidraulinis siurblys, pažeistos hidraulinės žarnos, oro patekimas į sistemą.
• Šalinimo būdai: Papildykite skysčio lygį, pakeiskite hidraulinį skystį, patikrinkite siurblį, patikrinkite žarnas, nuorinkite sistemą.

7. Vairo mechanizmo perkaitimas

• Galimos priežastys: Per didelis krūvis vairo mechanizmui, netinkamas hidraulinis skystis, užsikimšęs hidraulinis aušintuvas (jei toks yra).
• Šalinimo būdai: Sumažinkite krūvį, naudokite tinkamą skystį, patikrinkite aušintuvą.

8. Vairas nereaguoja

• Galimos priežastys: Sugedęs skirstytuvas, pažeistas cilindras, nutrūkusios traukės.
• Šalinimo būdai: Patikrinkite skirstytuvo ir cilindro veikimą, pakeiskite nutrūkusias traukes.

MTZ Vairo Mechanizmo Priežiūra ir Patarimai

Reguliari MTZ vairo mechanizmo priežiūra padeda išvengti gedimų ir prailgina jo tarnavimo laiką. Priežiūra apima šiuos veiksmus:

• Reguliarus hidraulinio skysčio lygio patikrinimas: Patikrinkite hidraulinio skysčio lygį tepalo bakelyje. Jei lygis žemas, papildykite reikiamu kiekiu. Alyvos lygis turi būti palaikomas pagal gamintojo rekomendacijas.
• Hidraulinio skysčio keitimas: Hidraulinį skystį reikia keisti kas tam tikrą laiką, nurodytą traktoriaus naudojimo instrukcijoje. Senas skystis praranda savo savybes ir gali sukelti gedimus.
• Hidraulinio filtro keitimas: Hidraulinį filtrą reikia keisti reguliariai, kad išvalytumėte skystį nuo nešvarumų. Užsikimšęs filtras gali sumažinti hidraulinį slėgį ir sukelti sunkų vairo darbą.
• Vairo traukių šarnyrų tepimas: Vairo traukių šarnyrus reikia reguliariai tepti, kad jie judėtų lengvai ir netrintųsi.
• Vairo mechanizmo apžiūra: Reguliariai apžiūrėkite vairo mechanizmą, ar nėra tepalo nutekėjimų, atsilaisvinusių tvirtinimo elementų ar kitų gedimų požymių.
• Tinkamas traktoriaus naudojimas: Venkite per didelių apkrovų vairo mechanizmui, ypač dirbant su sunkiasvore įranga.
• Venkite staigių posūkių ir perkrovų: Tai gali pažeisti hidraulinę sistemą.
• Profesionali pagalba: Jei nesate tikri dėl savo gebėjimų, kreipkitės į profesionalų. Neteisingas pajungimas gali pažeisti sistemą ir sukelti rimtų problemų.
• Laiku šalinkite gedimus: Pastebėję gedimus, nedelsdami juos šalinkite.

Alternatyvūs Sprendimai ir Modernizavimas

MTZ 80 vairo kolonėlės modernizavimas yra populiarus pasirinkimas. Kai kuriems MTZ traktorių savininkams gali būti aktualūs alternatyvūs sprendimai, pavyzdžiui, vairo mechanizmo modernizavimas arba keitimas į hidrostatinį. Tai gali pagerinti traktoriaus valdymą ir sumažinti fizinę vairuotojo jėgą.

• Hidrostatinis vairo mechanizmas: Hidrostatinis vairo mechanizmas yra modernesnis ir efektyvesnis sprendimas.
• Elektrinis hidraulinis vairo stiprintuvas (EHPS): Ši sistema naudoja elektrinį siurblį, kuris suteikia hidraulinę pagalbą vairavimui. EHPS sistema yra efektyvesnė energijos atžvilgiu nei tradicinė hidraulinė sistema.
• Elektrinis vairo stiprintuvas (EPS): Ši sistema naudoja elektros variklį, kad padėtų vairuoti. Ji yra kompaktiškesnė ir efektyvesnė energijos atžvilgiu, tačiau gali būti brangesnė.

Galima daryti su atskiru hidrobaku arba bendrąja hidrauline sistema. Pastarasis variantas yra paprastesnis ir patogesnis, nors turi vieną minusą - jei jau užteršiate sistemą atrabotke (naudotu tepalu), tai daugiau mazgų greičiau dėvėsis. Jei paliekate seną kolonėlę kaip tepalo rezervuarą, pakanka pakeisti tik kairiojo šono krumpliaratį, išmetant jį iš kolonėlės. Yra specialūs intarpai, kad prie kolonėlės hidraulinė sistema prisijungtų, todėl nereikia nieko ardyti kabinoje. Galima kažkiek sutaupyti, bet tai priklauso nuo situacijos. Kolonėlė dar dirba ir kaip blokatorius. Bendras modernizavimo malonumas gali kainuoti apie 2000 Lt (apie 580 EUR), tačiau sumontavus hidraulinį vairą, darbas su krautuvu ar kitais padargais tampa žymiai lengvesnis ir patogesnis, rankos vakare nebejustų nuovargio.

Investicija į hidraulinio vairo įdiegimą į MTZ 80 traktorių yra reikšminga, bet atsiperka padidėjusiu vairavimo komfortu, efektyvumu ir saugumu. Nors montavimas gali būti sudėtingas, teisingai sumontuota ir prižiūrima hidraulinė sistema tarnaus ilgai ir patikimai, palengvindama kasdienį darbą su traktoriumi. Atsižvelgiant į operatoriaus gerovę ir darbo našumą, ši investicija yra verta svarstymo kiekvienam MTZ 80 savininkui.
