Lankstus LED juostos apšvietimas, pagamintas iš FPC kaip surinkta plokštė, o didelio ryškumo šviesos diodas naudojamas kaip šviesos šaltinis. LED juostos šviestuvo storis yra tik monetos storis ir jis neužima vietos. Lanksčią LED juostelės lemputę galima nupjauti, taip pat ją pratęsti nepažeidžiant šviesos. Kadangi FPC medžiaga yra minkšta, LED juostelės lemputę galima sulenkti, sulankstyti, valcuoti, judinti ir laisvai ištempti trimatėje erdvėje, nesulaužant. Jis tinka netaisyklingoms vietoms ir mažoms erdvėms.
LED juostos yra plačiai naudojamos įvairiose srityse. Naudodami LED juosteles dažnai turime iškirpti LED juostą pagal mūsų reikalavimus. Tačiau kai kurie naujokai nemoka pjaustyti, prijungti ir apšviesti LED juosteles. Šis straipsnis skirtas padėti šiems žmonėms išspręsti problemą.
LED juostelių pjovimas
Prieš pjaudami LED juostelę, įsitikinkite, kad įsigytą LED juostą galima nupjauti. Priešingu atveju, nupjovus LED juostą, ji gali tapti netinkama naudoti. Beveik visos LED juostelės yra pjaustomos, o pjaustoma LED juostelė turi juodą pjovimo liniją ir žirklių ženklą ant PCB paviršiaus. Svarbu pjauti tik nurodytoje pjovimo vietoje. Atstumas tarp pjovimo linijų skirsis priklausomai nuo LED juostos lempučių. Tačiau kai kurios iš nedaugelio LED juostelių, kurių nėra su rezistoriais, yra skirtos dirbti su nuolatinės srovės maitinimo šaltiniais ir neturi nupjautų laidų ir žirklių žymių.
LED juostų sujungimo būdai
Nepriklausomai nuo to, ar montuojate LED juostelės šviestuvą spintelėje, turėsite galimybę iškirpti ir sujungti LED juostelės lemputes tarpusavyje. Tai vienas iš puikių pranašumų, kad galite sujungti daugiau LED juostelės šviestuvų didelėje erdvėje, pavyzdžiui, prekybos centre ar svetainėje. Paprastai yra 2 būdai, kaip prijungti LED juostos lemputes:
1. Naudojant greitas jungtis
Greita jungtis yra paprastas būdas sujungti dvi LED juosteles. Du LED juostelės šviestuvus galima lengvai sujungti vienas su kitu, kai neturite jokių įrankių.
1.1. Hippo sagties jungtis
Hippo Buckle šviesos juostos jungtis leidžia lengvai sujungti dvi LED juosteles viena su kita. Šios jungties abiejuose galuose yra vietos LED šviesos juostelėms. Norėdami sujungti dvi juosteles, tiesiog turite pritvirtinti vieną juostelės galą prie begemoto sagties jungties. Jungties „sagtis“ išlaiko juosteles, kai sumontuojamos. Naudodami šias jungtis galite sujungti dvi juosteles arba net prijungti LED juostelę prie maitinimo šaltinio. Šios jungtys padeda efektyviai padidinti atstumą, kurį gali įveikti LED šviesos juostos. Šia jungtimi galite sujungti vienos spalvos ir RGB LED šviesos juostas kartu.
1.2. Nelituojama LED juostinio žibinto jungtis
Nors hippo segtukai puikiai tinka atskiroms LED šviesos juostoms sujungti tarpusavyje, juose nepakanka vietos sujungti lygiagrečias LED juostas. Štai kur šis didesnis LED juostelių šviesos jungtis be litavimo ateina žaisti. Jame pakanka vietos sujungti kelias LED juosteles viena su kita. Naudodami šią jungtį galite sujungti vienos spalvos ir RGB LED juosteles. Jis taip pat suderinamas su pritemdomais LED juostiniais šviestuvais. Plastikiniai spaustukai išlaiko LED juosteles vietoje ir užtikrina tvirtą jungtį.
1.3. LED laidų jungtis be litavimo
Jūsų projektui gali prireikti, kad LED šviesos juostelės eitų už kampo ar neįprastos formos. Čia praverčia LED laidų jungtys be litavimo. Šių laidų jungtys turi spaustukus abiejuose galuose, todėl galite sujungti dvi LED šviesos juostas. Jos puikiai tinka pailginti LED šviesos juostų ilgį. Vielos jungtis yra puikus būdas uždengti kampus ir kitas erdvės vietas, kur jums nereikia šviesos. Taip yra todėl, kad ant šių laidų nėra sumontuotas šviesos diodas. Juos galima naudoti tik juostelių ilgiui pratęsti. Galite sujungti tiek vienos spalvos, tiek RGB LED juostinius šviestuvus.
2. Litavimas
LED juostų sujungimui, kampo išlenkimui taip pat galima naudoti laidus, arba juostelės pjūviai suglaudžiami ir sulituojami, jungiant minusą su minusu, pliusą su pliusu. Rinkoje yra specialių kabelių su gnybtukais, su kuriais gaunamas taisyklingas 90 laipsnių juostos išlenkimas.
LED juostų montavimas
LED juostų charakteristikos ir pasirinkimas
LED juosta sudaryta iš juostelės ir ant jų priklijuotų šviestukų. Šviestukus gamina 5 pagrindiniai gamintojai pasaulyje. Šviestukai yra keturių pagrindinių tipų, skiriami pagal dydį.
Šviestukų tipai ir kokybė
Pirmieji šviestukai yra 5x5 mm dydžio, viename sudėti trys puslaidininkio kristalai, kurie šviečia mėlynai, o jie užlieti liuminoforine geltona medžiaga. Naujesni yra monodiodiniai šviestukai, kuriuose montuojamas vienas mėlynas kristalas. Vienas kristalas užtikrino didesnį šviestuko patikimumą ir yra didesnis, dėl ko mažėja jo kaitimas. Pagal dydžius populiariausi šviestukų tipai, kurie naudojami LED juostelėse, tai 5050, 3528, 3014, 2835. Tas pats gamintojas gali gaminti to paties tipo skirtingos kokybės, skirtingų kategorijų šviestukus, jų kainos gali skirtis dešimtis kartų. Daugybė įvairių gamintojų šviestukus tvirtina ant juostelės. LED juostelės yra suskirstomos 5 centimetrų ilgio segmentais, kuriuos galima atskirti arba sulituoti tarpusavyje. Į 1 metrą standartiškai lituojama 30 - 60 - 120 - 240 šviestukų.
Kaip minėta, skirtingos kokybės šviestukai atrodo panašiai, bet jų kaina labai skiriasi. Tuo naudojasi nesąžiningi prekybininkai, parduodami gerokai prastesnės kokybės produkciją kaip kokybišką. Daugybė gamintojų deklaruoja tikrovės neatitinkančias charakteristikas, apgaudinėdami pirkėjus. Juostelės turi standartinius galios vatais (W) dydžius, skaičiuojamus 1 metrui juostelės. Vienas juostelės metras gali turėti 4,8 W, 7,2 W, 9,6 W, 14,4 W, 16 W, 19,2 W, 28,8 W, nors galimi ir kitokie galingumai. Kokybišką juostelę padės atskirti funkcinių-techninių charakteristikų derinys. Rekomenduojame pasitikėti tik Lietuvoje ir kitose ES šalyse patikimų sertifikavimo įmonių ištirtais gaminiais, nes labai dažnai gamintojo deklaruojamos juostelių savybės labai stipriai skiriasi nuo faktinių.
Energetinis efektyvumas ir spalvų atkūrimo indeksas
LED juostos pirmiausia išgarsėjo tuo, kad šviesos srautui sukurti ji sunaudoja mažiausiai energijos ir yra labai plačiai pritaikoma interjere. Pavyzdžiui, jei halogeninė lemputė iš 1 W elektros energijos sukuria 16-18 Lm (liumenų) šviesos, tai LED juosta iš vieno W sukuria 60-100 Lm. Ne mažiau svarbus yra spalvos atkūrimo indeksas Ra arba CRI (Color Rendering Index). Aukštesnio indekso juostos skleidžiama šviesa neblukina daiktų spalvų, aplinka būna malonesnė. Tačiau, didėjant CRI indeksui, mažėja energetinis efektyvumas (Lm/W). Dažniausiai CRI būna 70, 80 arba 90. Jeigu nereikia tikslaus spalvų atkūrimo ir šviesos kokybės, pavyzdžiui, pagalbinėse patalpose, pakanka CRI 70, gyvenamosiose patalpose rekomenduojamas CRI skaičius - 80 ir daugiau.
Šviesos spalvos atspalvis (spalvinė temperatūra)

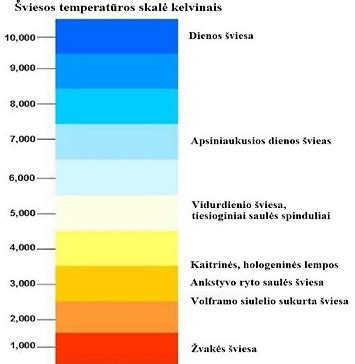

Labai svarbu parinkti patalpai tinkamą šviesos spalvos atspalvį. Šviesos atspalvis skaičiuojamas kelvinais ir LED juostose gali būti nuo 2700 iki 6500 K. Mokslininkai nustatė, kad šviesos spalva labai susijusi su žmogaus dienos režimu ir jo būsena.
- Šiltų spalvų atspalviai (2600-3000 K): Vakare ir naktį žmogus geriausiai jaučiasi laužo šviesos diapazone. Atitinkamai dažniausiai vakare ir naktį naudojamose patalpose, pavyzdžiui, gyvenamųjų namų svetainėse, miegamuosiuose, reikėtų rinktis tokio šviesos spalvos atspalvio LED juostas.
- Natūraliai baltos spalvos apšvietimas (4000-4500 K): Dieną kylant žmogaus organizmo aktyvumui, žmogus geriau jaučiasi natūraliai baltų spalvų apšvietime. Tai geriausias variantas biuro ir administracinėms patalpoms apšviesti.
- Šaltos spalvos (5000-6500 K): Šviesos atspalvių juostos dažniausiai naudojamos lauke ar ekspozicijų bei prekių apšvietimui.
Daugiau galimybių turi reguliuojamo atspalvio baltos spalvos LED juosta (Tunable white), kurios šviesos spalvą galima keisti nuo šiltos iki šaltos. LED juostų apšvietimą galima valdyti valdikliu, kuris jungiamas tarp maitinimo šaltinio ir LED juostos. Kalbant apie LED juostas ir galimybes valdyti jų šviesą, svarbus parametras yra RGB - tai reiškia, kad juosta gali keisti spalvą.
12V ir 24V LED juostos
Parduodamos ir 12, ir 24 V LED juostelės. Perkant reikėtų atsižvelgti, kad 12 V juostelei reikia daugiau amperų srovės tiekiamos to pačio galingumo LED juostele, negu naudojant tokio pat ilgio 24 V juostelę. Gavusi reikiamą amperų kiekį srovės juostelė, dirbanti 24 V įtampa, švies ryškiau su to paties galingumo elektros transformatoriumi. Tai ypač aktualu, kai daromi perimetriniai apvedimai ir instaliuojama daug metrų. 12 V juosta, ilgesnė nei 5 metrų ir didesnio galingumo, gali šviesti dvigubai blankiau nei pajungus 1 metrą tos pačios juostelės. Taip yra todėl, kad plonu juostos pagrindu einantys kontaktai yra plonyčiai ir jais neprateka reikiamas srovės kiekis. Dažnai klientai yra suklaidinami, kai pardavėjai, demonstruodami LED juosteles, pajungia tik 1 metro ar trumpesnį pavyzdį. Tačiau tai nereiškia, kad vientisa ta pati 5 metrų juosta skleis tokį patį šviesos srautą, kaip buvo rodomame pavyzdyje. Ši problema sprendžiama naudojant LED juosteles, veikiančias 24 V įtampa, todėl vientisos juostos ilgis gali siekti iki 8-10 metrų su vienu transformatoriumi. Kiek pagerintų situaciją juostelės jungimas iš abiejų galų. Norint išlaikyti visą LED juostelės galingumą 12 V įtampoje, rekomenduojama, kad vientisos LED juostelės naudojama galia neviršytų 60 W, 24 V įtampoje neviršytų 150 W. LED juostų galingumas gali būti įvairus - nuo 4,8 iki 25 W. Įvairuoja ir diodų skaičius LED juostos metre - maždaug nuo 60-70 iki 250. 12V ir 24V LED juostos skiriasi šviesos srauto intensyvumu skirtinguose juostos galuose. 24V galios juostos šviesos kritimas yra mažesnis, todėl pagrindiniam gyvenamųjų patalpų apšvietimui rekomenduojama rinktis 24V juostas.
Maitinimo šaltinis (transformatorius)
LED juostelės veikia nuolatine elektros srove (12 V arba 24 V), todėl jų negalima prijungti prie buitinio elektros tinklo - tam reikia maitinimo šaltinio arba transformatoriaus. Transformatoriaus galia apskaičiuojama juostos metro galią padauginus iš juostos ilgio. Pavyzdžiui, juostai su šviesos diodais, kurių tankis yra 60 diodų viename metre, reikia 14 W galios (vienam juostos metrui). Norėdami nustatyti reikiamą transformatoriaus galios vertę, padauginkite juostos galią iš juostos ilgio. Norint patikimai maitinti 5 metrų ilgio juostą, kurios galia yra 14 W, reikia bent 70 W galios maitinimo šaltinio, bet rekomenduojama pridėti dar 20-30 proc. rezervo. Nereikia baimintis, kad didesnės galios maitinimo šaltinis naudos daugiau elektros energijos. Bet kurios galios transformatorius sunaudoja tiek elektros energijos, kiek reikia LED juostai.
Apšvietimo sistemos projektavimas ir instaliacija
Planuojant svetainės apšvietimą, neįmanoma apsieiti be elektros instaliacijos ir apšvietimo projekto. Projektuojant atsižvelgiama į patalpos dydį, zonas, atskirų zonų funkcinę paskirtį bei reikiamą šviesos kiekį. Projekte numatomas tiek šviesos intensyvumas, tiek ir jos spalva. Nuo to labai priklausys naudojamų transformatorių kiekis. Transformatorių vietos turėtų būti numatomos projekte. Turėtų būti paliekamas patogus priėjimas prie transformatorių, kad, esant reikalui, būtų galima juos pakeisti. Pavieniai transformatoriai projektuojami netoli LED juostos jungimo vietos, transformatorių grupei geriausiai parinkti vienodai nuo LED jungimo juostų nutolusią vietą. Tai galėtų būti nedidelis į gipskartonio lubas įmontuojamas liukas šalia vėdinimo angos.
Montuojant lubas ir vedant elektros instaliaciją, jau iš anksto reikia pasiruošti ir apšvietimo sistemos instaliacijai. Pagal projektą įrengiamos vietos, kur išeis laidas šviestuvui bei vieta transformatoriui. LED apšvietimas maitinamas 24 V elektros srove, iš 220 V srovę transformuoja gana nemažo dydžio transformatoriai. Iki transformatoriaus numatomos vietos atvedami 220 V (1,5 kv.mm) laidai, nuo jo vedami 24 V dviejų gyslų laidai (0,5 kv.mm). Transformatoriaus galingumas dažniausiai daromas didesnis nei reikia numatytam LED šviestuvui. Vietoje testeriais yra matuojama įtampa, kuri pasiekia laido ir juostelės jungimosi vietą, apskaičiuojamas įtampos praradimas ir statomas tinkamą įtampą užtikrinantis transformatorius. Jei vyksta patalpos renovacija ir jos metu instaliuojamas LED apšvietimas, transformatoriams parenkamos patogiausios, nesudėtingai prieinamos vietos. Transformatorius gali būti ir šalia šviestuvo, jei jis yra pakankamai didelis, kad uždengtų padarytą angą. Apšvietimą instaliuojantys meistrai moka prisitraukti laidą, užkabindami jį gaudykle.
LED apšvietimo elementai ir montavimas
LED šviestuvų tipai
Keista, tačiau užsakovai dažnai LED šviestuvų siunčia pirkti elektrikus. Greičiausiai dėl to, kad tai atrodo labiau techninė, nei estetinė interjero dalis. Suprantama, meistrai dažniausiai parenka šviestuvus, su kuriais bus mažiausiai darbo. O prekybos vietose yra daugybė įdomių LED šviestuvų, kurie svetainę gali apšviesti labai originaliai. LED apšvietimas pritaikomas tiek pagrindiniam, tiek akcentiniam, dekoratyviniam apšvietimui. Tai lubiniai LED šviestuvai, linijiniai LED šviestuvai, LED juostos, bėginės LED sistemos, LED juostos profiliuose arba tiesiog ant paviršių klijuojamos LED juostos. LED šviestuvai gali būti pakabinami, įleidžiami, sieniniai, staliniai, pastatomi. Labai svarbu atkreipti dėmesį į LED šviestuvo šviesos spalvą, bet jei tai šviestuvas su lemputėmis, lemputes ir jų spalvą nesudėtinga pakeisti. Priimtiniausia akiai, neutrali LED’ų spalva yra 2700-3000K. Yra LED šviestuvų, kurių šviesos spalva gali būti reguliuojama, t.y., dimeriuojama. Patogu turėti vienokią šviesą vakare, kitokią - ryte.
- Lengvi juostiniai lubiniai šviestuvai, kuriuos galima išvedžioti įvairiomis kryptimis ir formomis. Susideda iš metalinio profilio ir apsauginio šviesą išsklaidančio skaidraus dangtelio, prisukami tiesiog prie gipskartonio.
- Tūriniai lubiniai šviestuvai susideda iš keturkampio, apvalaus, ovalaus padėklo ir tos pačios formos dengiančiojo gaubto. Jie dažniausiai neturi viduje įmontuojamo transformatoriaus, yra lengvi ir tvirtinami tiesiai prie gipskartonio.
Daugelis vartotojų įsivaizduoja, kad bet kuris nestandartinis apšvietimo sprendimas yra labai brangus. Dar reiktų paminėti, jog dažniausiai LED šviestuvai, skirtingai nuo LED juostų, turi integruotą kintamosios srovės keitiklį, vadinamąjį maitinimo šaltinį - transformatorių, ir jo nereikia slėpti lubų ar sienų konstrukcijose.
LED juostų montavimas
Populiarus būdas sukurti įspūdingą dekoratyvinį apšvietimą - lubų, baldų, nišų apšvietimas, užuolaidų karnizo apšvietimas LED juostelėmis. LED juostas galima sumontuoti jau įrengtame būste, lubų apšvietimą LED juostomis geriausia įkomponuoti darant remontą ar montuojant lubas. Puiki idėja yra priklijuoti LED juosteles ant lentynų, kad jos atrodytų nematomos, bet išryškintų jose išdėliotus daiktus.
Yra du pagrindiniai LED juostelių montavimo būdai:

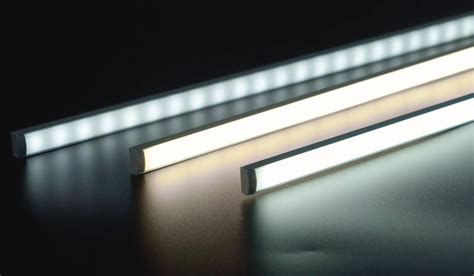

- Montavimas į aliuminio profilius: LED juostelės yra montuojamos į specialius LED profilius. LED profilių yra įvairių tipų, kuriuos galima pritaikyti visų stilių interjerams. Moderniose svetainėse naudojami minimalistinio stiliaus lengvi profiliai. Šviestuvo profilių tvirtinimas. Profilius galima tiksliai sudėlioti naudojantis lazeriniu nivelyru. Sieninis šviestuvas sunkesnis, jis tvirtinamas prie sienos varžtais su ankeriais. LED profiliai paprastai komplektuojami su tvirtinimo varžtais, LED juostų dangteliais, profilių sujungimo detalėmis, transformatoriaus dėžute ir kt. priedais.
- Klijavimas tiesiai ant paviršiaus: Norint priklijuoti LED juostą, tereikia nuimti apsauginį popierių ir lengvai (kad nepažeistume diodų) ir prispausti prie paviršiaus. Prieš tai paviršius turi būti nuvalytas ir nuriebalintas. Kita juostelės pusė padengta lipnia danga, kuri ir leidžia juostelei gerai priglusti prie bet kurio paviršiaus. Nerekomenduojama juostelės klijuoti tiesiogiai prie gipskartonio, nes ji šiek tiek kaista. Jeigu apšvietimas LED juostomis yra pagrindinis šviesos šaltinis, tuomet reiktų montuoti 2 ar 3 juostų profilį su 16 W ar galingesnėmis LED juostomis.

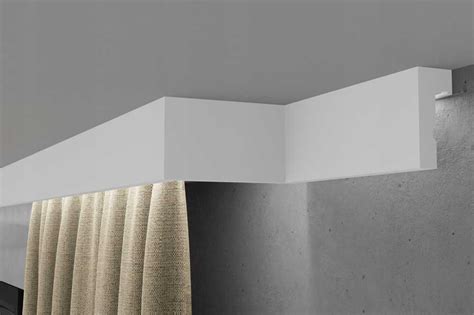

Karnizų apšvietimas LED juostomis
Kalbant apie LED juostas, montuojamas po karnizu, rinkoje yra paruoštų gamyklinių karnizų, kuriuos naudojant labai paprasta susimontuoti karnizo nišą ir paslėptą užuolaidų apšvietimą LED juosta. Tai montavimui paruoštos Knauf G-K ir Knauf G-K LED gipskartonio konstrukcijos, tiesa, pas mus jos nėra labai populiarios, profesionalūs gipskartonio montuotojai jas gaminasi patys. Tačiau tiems, kurie brangina savo laiką ir nori be vargo bei greitai susimontuoti paslėptą apšvietimą, tai patogus sprendimas. Tokio karnizo montavimo laikas, lyginant su karnizo iš profilių ir gipso plokščių montavimu, sutrumpėja apie 80 proc. Be to, gatavą karnizą galima montuoti ir tuomet, kai jau atlikta visa apdaila. Toks karnizas - tai gamykloje frezuoto gipskartonio plokščių, užpildyto EPS plokšte gaminys, kuris pasižymi nedideliu svoriu ir paprastu montavimu. Rekomenduojama, kad lubų niša būtų ne mažesnė nei 150 mm x 100 mm, o briaunos aukštis - ne daugiau kaip 5 mm.
Išmanusis apšvietimas su JUNG HOME sistema
Atskiro dėmesio nusipelno JUNG HOME sistema, kurią galima pavadinti paprastintai sumontuojama, bet išmania sistema. Su jos pagalba galima reguliuoti ne tik apšvietimą, bet ir dar daug kitų funkcijų: įjungti ir pritemdyti šviesą, pakelti ir nuleisti žaliuzes, valdyti kambario temperatūrą bei integruoti į sistemą daugelio tiekėjų išmaniuosius gaminius. JUNG HOME yra pagrįsta įprastine 230 voltų instaliacija. Tai reiškia, kad bet kuris įprastas namas ar butas atitinka skaitmeninės infrastruktūros reikalavimus. Visas funkcijas galima valdyti labai paprastai: jungikliu, JUNG HOME programėle, balso komanda arba automatiškai per judesio daviklius. Apšvietimo ir daugelio kitų būsto prietaisų valdymas JUNG HOME sistemoje.
LED juostų montavimas
LED apšvietimas automobilyje
LED laidų jungtis be litavimo yra įspūdingas automobilio interjero papildymas. Salono apšvietimas - nauja tendencija, leidžianti sukurti unikalią atmosferą automobilyje. Apšvietimas ne tik pagerina salono išvaizdą, bet ir kuria jaukumą bei komfortą. Tokį apšvietimą galima įrengti tiek naujuose, tiek senuose automobiliuose. Mes naudojame SMART LED OEM gamintojo technologiją, vadinamą „Ambient Lighting“. Šią apšvietimo sistemą sudaro šviesos elementai, kuriems galima nustatyti skirtingus veikimo režimus ir spalvas. Malonus aromatas automobilio salone leidžia sukurti jaukią atmosferą ir suteikti teigiamų emocijų kiekvienos kelionės metu. Automatinė salono kvapų sistema leidžia sėkmingai kovoti su nemaloniais kvapais ir visą laiką mėgautis mėgstamu aromatu. Ši sistema yra daug patogesne, praktiškesne ir veiksmingesne už standartinius kvapukus, kabinamus ant galinio vaizdo veidrodėlio arba tvirtinamus prie oro grotelių. Kvapuku naudojimas turi tik trumpalaikį poveikį, o dauguma gamintojų turi nedidelį kvapų pasirinkimą. Mūsų vieno buteliuko užtenka 3-4 mėnesiams, skystis turi net gi 60% aliejinį pagrindą. Visą šį laiką galėsite mėgautis mėgstamais kvepalais ir nesijaudinti dėl nemalonaus kvapo salone nes sistema papildomai jonizuoja orą. Air Balance galime sumontuoti beveik bet kuriame automobilyje. Šią prekę turime parduotuvėje.
LED žibintų jungtis į tolimas šviesas
Su šia jungtimi galite bet kurią mūsų laidų pynę prijungti prie automobilio tolimų šviesų. Jungtį pritvirtinate prie tolimų šviesų + laido, atjungiate pynės mygtuką ir kontrolinį + laidą prijungiate prie jungties, kuri sujungta su tolimų šviesų žibintu. Įjungus tolimas šviesas įsijungs ir papildomas žibintas. Rekomenduojame, jei norite papildomą žibintą valdyti per automobilio šviesas. Papildomų žibintų jungti tiesiogiai nuo tolimų šviesų negalima, kad nesudegtų automobilio laidai. Darbinė el. Relė naudojama: statybos ir žemės ūkio technikai, bekelės technikai, miško transportui, laivams ir kitam spec. transportui.
