Saugikliai yra esminiai elektros grandinių apsaugos komponentai, skirti apsaugoti nuo pažeidimų, kuriuos gali sukelti perteklinė srovė. Išplėstos žinios apie skirtingų tipų saugiklius, jų charakteristikas ir naudojimo sritis padeda pasirinkti tinkamiausią įrenginį. Šiame straipsnyje pateikiama išsami informacija apie jų savybes, kaip jie veikia, kaip pasirinkti tinkamą įrangą, kaip ją įdiegti ir daug daugiau, siekiant užtikrinti efektyvią jūsų projektų apsaugą.
Kas yra saugiklis ir kaip jis veikia?
Lydusis saugiklis yra būtinas saugos prietaisas, skirtas apsaugoti elektros grandines nuo pažeidimų dėl per didelių srovių. Srovės perteklius ištirpdo mažą vidinį laidą, taip nutraukdamas grandinę. Saugikliai yra nebrangūs ir ekonomiški grandinių apsaugos variantai, lengvai montuojami ir greitai pritaikomi daugumai sistemų.
Egzistuoja įvairūs saugiklių tipai, galintys patenkinti beveik visus apsaugos poreikius. Dėl savo paprastos prigimties jie yra patikimi. Saugikliai dažnai keičiami savarankiškai, kai to reikia, ir tampa svarbia grandinės dalimi, užtikrinančia jos saugumą ir efektyvumą.

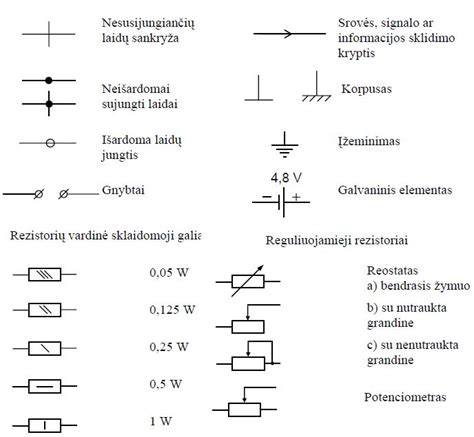

Saugiklio simbolis
Saugiklio simbolis ant elektros schemos padeda aiškiai nustatyti jo buvimo vietą. Dažnai jis vaizduojamas kaip lankstus strypas arba tiesus elementas su sankryža. Šių simbolių supratimas suteikia žinių apie grandinės saugos dizainą.
Tinkamų saugiklių tipų pasirinkimas
Tinkamas saugiklis apsaugo grandinę nuo kenksmingų srovių, suveikdamas tik tada, kai tai būtina. Tai sumažina komponentų gedimo tikimybę, kai grandinė netikėtai išjungiama.
Veiksmai, kaip rasti tinkamą projekto saugiklio reitingą:
- Supraskite savo grandinės srovės įvertinimą: tai srovė, kurią grandinė turi nešti įprastomis sąlygomis.
- Pasirinkite saugiklį, kurio talpa yra didesnė už įprastą darbinę srovę. Tai užkirs kelią klaidingam suveikimui, kurį sukelia nesusiję trikdžiai.
- Saugiklio vardinė įtampa turi būti didesnė arba lygi grandinės įtampai.
- Atsižvelkite į laiko-srovės charakteristiką. Pasirinkite saugiklio tipą, kuris geriausiai atitinka jūsų grandinės poreikius, atsižvelgiant į laiko delsą arba greitą veikimą.
- Įvertinkite aplinkos veiksnius. Klimatas, temperatūra ir drėgmė gali turėti įtakos saugikliams. Pasirinkite saugiklį, atitinkantį šiuos veiksnius.
- Pasirinkite tinkamą saugiklio tipą pagal paskirtį. Galima rinktis tarp kasetinių, atstatomų arba terminių saugiklių.
Pagrindinės saugiklių tipų charakteristikos
Žinant saugiklio charakteristikas, bus naudinga priimant sprendimą, kurį saugiklį įtraukti į konkrečią grandinę. Šie parametrai apibrėžia saugiklio galią apsaugoti komponentus nuo sugadinimo.
- Srovės talpa (Nominali saugiklio srovė): Tai matas, rodantis, kiek srovės stiprumo saugiklis gali normaliai netirpdamas atlaikyti. Tinkamai parinktas saugiklis apsaugo nuo nereikalingo suveikimo ir padeda kontroliuoti grandinės svyravimus.
- Nominali įtampa: Apibrėžia didžiausią įtampą, kurią galima saugiai įjungti per saugiklį, nesukeliant gedimo. Grandinės apsaugai reikia naudoti saugiklius, kurių vardinė įtampa yra lygi arba didesnė už grandinės įtampą.
- I²t Saugiklio vertė: Tai saugiklio gebėjimas išlaikyti srovę prieš jam suveikiant. Didesnė I²t vertė leidžia saugikliui atlaikyti didesnį srovės lygį be suveikimo dėl laikinos perkrovos, suteikiant aukštą gedimų toleranciją.
- Atsakymo charakteristika: Apibrėžia, kaip greitai saugiklis reaguoja į viršsrovę. Greito reagavimo saugikliai suveikia beveik iš karto, o laiko delso saugikliai leidžia laikinai perkrauti.
- Pakuotės dydis: Fizinis saugiklio dydis turi atitikti grandinės dydį ir numatytą vietą.
Įvairių tipų saugikliai
Egzistuoja įvairių tipų saugikliai, pagaminti skirtingiems tikslams, kiekvienas su savo privalumais ir trūkumais. Tai leidžia lengviau pasirinkti geriausią variantą kuriant elektronines schemas.
DC saugikliai
DC saugikliai naudojami grandinėse, kuriose yra nuolatinė srovė, pavyzdžiui, baterijomis maitinamuose prietaisuose. Jie apsaugo nuo pavojingo srovės padidėjimo ir trumpojo jungimo. DC saugikliai turi gebėti nuolat tekėti srovei be nepageidaujamo suveikimo.
AC saugikliai
AC saugikliai naudojami kintamosios srovės grandinėse, kurios dažnai būna beveik visuose namuose ir pramonėje naudojamuose elektros prietaisuose. Perkrovos metu jie nutraukia grandinę, apsaugodami laidus ir kitas grandinės dalis. AC saugikliai skirstomi pagal įtampą ir srovę, kurią jie gali saugiai nutraukti ir nešti.
Kasečių saugikliai
Kasečių saugikliai užtikrina didelio patikimumo elektros grandines ir naudojami pramoninėse bei didelės galios sistemose. Jie būna įvairių dydžių ir galios reitingų, dažniausiai cilindrinės formos, todėl juos lengva sumontuoti.
D tipo kasečių saugikliai
D tipo saugikliai yra kasečių saugiklių pogrupis, pasižymintis didelio greičio apsauga. Jie yra maži ir pritaikomi mažoms elektronikos ir maitinimo grandinėms.
HRC (didelės plyšimo talpos) kasetiniai saugikliai
HRC kasetiniai saugikliai pasižymi dideliu našumu normaliai veikiant ir yra ypač veiksmingi gedimo sąlygomis, suteikdami didesnę apsaugą ir toleruodami aukštesnius pertraukimo įvertinimus.
Aukštos įtampos saugikliai
Aukštos įtampos saugikliai specialiai sukurti aukštos įtampos sistemoms, kurios tiekiamos energija. Jie atsparūs dideliems elektros šuoliams ir yra būtini tinkamai įrengiant, siekiant išvengti įrangos sunaikinimo.
Automobilių saugikliai
Automobilių saugikliai daugiausia naudojami transporto priemonėse ir automobilių elektronikos sistemose, apsaugodami grandines nuo per didelės srovės. Jie skiriasi kompaktiškais dydžiais ir yra lengvai pakeičiami.

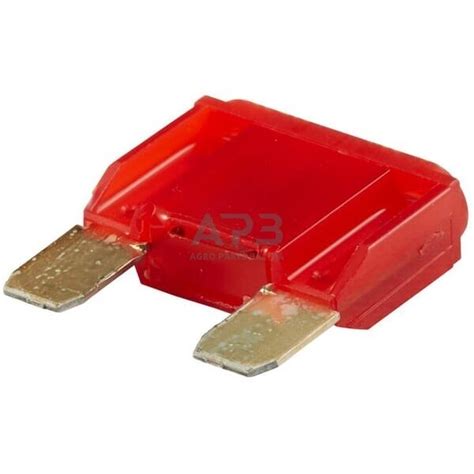

Ašmenų tipo saugikliai
Ašmenų tipo saugikliai plačiai naudojami automobiliuose, motorinėse transporto priemonėse ir žemos įtampos grandinėse, siūlydami patikimas apsaugos funkcijas mažose pakuotėse.
Varžtų tipo saugikliai
Varžtų tipo saugikliai efektyviai nutraukia dideles sroves ir montuojami tiesiai ant šynų, kad būtų pasiekta norimų srovės jungčių.
SMD (paviršinio montavimo įrenginio) saugikliai
SMD saugikliai sukurti naudojant paviršinio montavimo technologiją, atitinkančią PCB išdėstymo tankio reikalavimus. Jie apsaugo svarbias grandines nuo perteklinės srovės ir gali būti surenkami automatiniais gamybos būdais.
Lustų saugikliai
Lustų saugikliai yra miniatiūriniai ir montuojami ant grandinių plokščių paviršiaus, tinkami surinkti miniatiūrines ir didelio tankio plokštes.
Radialinis ir Švinas Saugikliai
Radialiniai ir švino saugikliai tvirtinami per skylių tvirtinimo sistemą, kad atitiktų plokštės integraciją. Jie yra įvairių dydžių ir apdovanojimų.
Perjungiami saugikliai
Naudojant perjungiamus saugiklius, vartotojai gali grąžinti saugiklio elementą į grandinę, sujungdami laidus. Paprastai jie randami senuose elektros tinkluose ir yra daugkartinio naudojimo, tačiau reikalauja atsargaus elgesio.
Šiluminiai saugikliai
Šiluminiai saugikliai skirti nutraukti grandinę, kai temperatūra pakyla iki pavojingo lygio. Jie dažnai naudojami prietaisų ir elektroninių gaminių saugai. Suaktyvinus, jie lieka atviri, kol bus rankiniu būdu sutvarkyti.
Atstatomas/polifuse
Atstatomi saugikliai arba polifuse, kuriuos vartotojas gali atstatyti, kai suveikia dėl per didelės srovės. Jie tinka nuolatinei apsaugai be poreikio keisti ir pasižymi ilgalaikiu patikimumu. Jų taikymas apima mažai energijos naudojančias grandines ir plataus vartojimo elektronikos gaminius.
Saugikliai
Saugikliai skirti veikti esant perkrovai ir per didelėms srovėms. Dažniausiai naudojami gaisro ir avarinėse grandinėse. Kai jie suaktyvinami, įjungiamas aliarmas arba saugos procedūra.
Laiko uždelsimo (lėto degimo) saugikliai
Laiko uždelsimo saugikliai, dar žinomi kaip lėto degimo saugikliai, specializuojasi trumpalaikių viršsrovių valdymui. Jie palengvina prietaisų paleidimą, nereikalaujant iš karto išpūsti saugiklio. Rekomenduojami grandinės paleidimui, kurioms reikia didelės pradinės srovės.
Greitai veikiantys saugikliai
Greitai veikiantys saugikliai trumpai išjungia grandinę, padėdami išvengti žalos dėl staigių perteklinių srovių. Jie leidžia nedelsiant ir tiesiogiai apsaugoti jautrias dalis elektros grandinėse. Svarbu pasirinkti tinkamą greito veikimo saugiklį nuostoliams sumažinti.
Žemos įtampos saugikliai
Žemos įtampos saugikliai naudojami grandinėse, kurių darbinė įtampa yra mažesnė už standartinę vertę. Jie dažniausiai naudojami namų ir verslo elektronikoje, apsaugodami nuo per didelės srovės, kuri gali pakenkti įrangai.
Išstūmimo saugikliai
Didelio gedimo srovės išstūmimo saugikliai paprastai naudojami ten, kur saugiklio jungtis turi būti atjungta. Jie gali būti naudojami daugelyje kitų elektros energijos tiekimo sistemų.
Jungiklio saugikliai
Jungiklio saugikliai susideda iš saugiklio, prijungto prie atjungimo jungiklio, apsaugančio grandinę ir siūlančio rankinio grandinės pertraukimo priemonę. Kai kurios funkcijos apima pramoninį naudojimą.
Puslaidininkiniai saugikliai
Puslaidininkiniai saugikliai (elektroniniai saugikliai) skirti apsaugoti mažus jautrius puslaidininkinius įrenginius nuo trumpųjų jungimų ar viršįtampių. Jie yra būtini dabartinėse naujovėse ir užtikrina tinkamą įrenginio apsaugą.
Išsijungiantys saugikliai
Išsijungiantys saugikliai automatiškai nutraukia grandinę, kai per ją teka viršsrovė. Dažniausiai naudojami aukštos įtampos grandinėse ir užtikrina greitą apsaugą.
Viršįtampio slopinimo saugikliai
Viršįtampio slopinimo saugikliai padeda išvengti žalos, kurią sukelia grandinės aukšta įtampa. Jie naudojami specialioje elektronikos ir maitinimo versijoje, mažindami žalą, kuri gali atsirasti dėl energijos šuolių.
EV (elektros transporto priemonių) saugikliai
EV saugikliai skirti naudoti elektrinėse transporto priemonėse ir išskirtinai apsaugai nuo viršsrovių. Jie naudingi akumuliatoriaus ir maitinimo valdymo sistemose, užtikrindami saugų elektrinių transporto priemonių naudojimą.
HRC (didelės plyšimo talpos) saugiklis
Nors naudojami grandinėse, kurių srovės lygis yra žemas ir vidutinis, HRC saugikliai yra tinkami didelės srovės grandinėms ir užtikrina gerą atpažinimą esant gedimo srovėms, apsaugodami įrangą nuo sugadinimo.
Kintamosios srovės (AC) ir nuolatinės srovės (DC) saugikliai
Skirtingiems elektros grandinių tipams reikalingi skirtingi saugikliai.
| Savybė | AC saugikliai | DC saugikliai |
|---|---|---|
| Taikymas | Kintamosios srovės grandinėse, buitiniuose prietaisuose ir elektros energijos tiekimo sistemose. | Nuolatinės srovės grandinėse, pvz., baterijomis valdomose grandinėse. |
| Veikimo principas | Nutraukia grandinę perkrovos metu, atlaiko įtampos svyravimus. | Reikia greitai veikiančių saugiklių, kurie nutrūksta dėl perkrovos ir apsaugo grandinę. Turi kitokias lanko gesinimo galimybes nei AC. |
| Parametrai | Reikia atsižvelgti į įtampos ir srovės parametrus, kurie gali atlaikyti viršįtampius. | Reikia gerai apsvarstyti įtampos ir srovės parametrus. |
Kintamosios srovės (AC) saugikliai PCB grandinėms
AC saugikliai skirti išsaugoti grandines visose situacijose, kai naudojama kintamoji srovė, įprasta buitiniuose prietaisuose ir maitinimo sistemose. Kad išvengtumėte sunaikinimo, jie atjungia grandinę, jei ji yra perkrauta, ir yra sukurti atlaikyti įtampos svyravimus.
Kaip teisingai parinkti "automatą" (automatinį išjungiklį)?

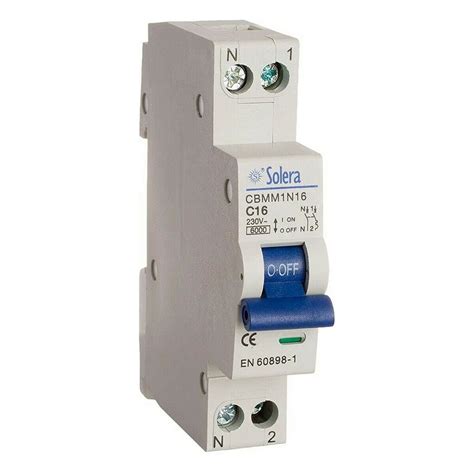

Automatinis išjungiklis (dar vadinamas MCB) yra įtaisas, kuris atjungia elektros grandinę atsiradus gedimui, taip apsaugodamas pačią maitinimo grandinę. Nors kai kurie mano, kad automatiniai išjungikliai skirti prietaisų apsaugai, jie pirmiausia saugo maitinimo grandinę.
Pasirinkus kabelį pagal prietaiso galingumą, galima parinkti ir automatinį išjungiklį. Pirmas žingsnis - nustatyti maksimalią leistinąją kabelio srovę. Kadangi automatiniai išjungikliai yra standartizuoti (turi konkrečius nominalus), jie visada parenkami su mažesne srove nei maksimali leistinoji kabelio srovė. Pavyzdžiui, 2.5 mm² kabeliui, kuris gali atlaikyti 27 A (vienos fazės tinkle), montuojamas 25 A automatinis išjungiklis, nes 27 A nominalo nėra. Dažnai montuojami ir žemesnio nominalo automatiniai išjungikliai (pvz., 16 A), kadangi nerekomenduojama kabelių apkrauti maksimaliai.
Suveikimo charakteristika
Suveikimo charakteristika - tai laiko/srovės kreivė, atvaizduojanti automatinio išjungiklio atsijungimo greitį, priklausantį nuo perkrovos ar trumpojo jungimo sukeltos srovės dydžio ir jungiklio nominalios srovės skirtumo. Ji taip pat nurodo, kiek kartų paleidimo srovė gali viršyti automatinio išjungiklio nominalą. Pavyzdžiui:
- B - 3-5 kartus
- C - 5-10 kartus
- D - 10-15 kartus
Skirtingos suveikimo charakteristikos reikalingos dėl skirtingų apkrovų. Pavyzdžiui, galingam varikliui reikia laiko įsisukti. Gamintojai, kaip "Hager", pateikia suveikimo kreives.
Supaprastintos lentelės ir praktiniai patarimai
Supaprastintos lentelės pateikia dažniausiai naudojamų kabelių ir automatinių išjungiklių variantus. Svarbu atsižvelgti ne tik į kabelio, bet ir į kitų komponentų (pvz., kištukinių lizdų, jungiklių) maksimalias leistinas sroves.
Praktikoje dažnai naudojami automatiniai išjungikliai, kurių nominalas yra viena pakopa žemiau nei maksimali leistina srovė kabeliui. Pvz.:
- 1.5 mm² kabeliui, kuriam gali būti naudojamas 16A automatinis išjungiklis, praktiškai naudojamas 10A.
- 2.5 mm² kabeliui, kuriam gali būti naudojamas 25A automatinis išjungiklis, praktiškai naudojamas 16A.
Toks pasirinkimas suteikia rezervą paleidimo momentams ir apsaugo kištukinius lizdus bei jungiklius nuo perkaitimo.
