Katalizatoriaus darbinė temperatūra ir efektyvumas

Automobilių katalizatorius yra svarbi išmetimo sistemos dalis, kuri neutralizuoja kenksmingas dujas ir sumažina jų kiekį. Nuo 1993 metų Europoje įsigaliojo teršalų išmetimo standartas, įpareigojantis automobilių gamintojus diegti katalizatorius, siekiant sumažinti oro taršą. Šie prietaisai mažina šiltnamio efektą sukeliančias dujas ir gerina variklio efektyvumą. Nors pagrindinės katalizatorių funkcijos yra žinomos, svarbu suprasti šį automobilio komponentą detaliau. Šiame straipsnyje apžvelgsime katalizatorių veikimo principus, sandarą ir priežiūros subtilybes, siekdami geriau suprasti šios automobilio dalies svarbą.

Kas yra katalizatorius ir jo paskirtis automobilyje

Katalizatorius yra svarbi automobilio dalis, sukurta XX amžiaus viduryje, padedanti sumažinti šalutinių medžiagų išmetimus į aplinką. Pirmieji automobiliai su katalizatoriais pasirodė 1986 metais Europoje. Šis įrenginys valo vidaus degimo variklio išmetamąsias dujas prieš jas išleidžiant per išmetimo sistemą. Konkrečiai, jo paskirtis - sumažinti aplinkai kenksmingų medžiagų, tokių kaip anglies monoksidas, azoto oksidai ir angliavandeniliai, procentinę dalį išmetamosiose dujose. Tai pasiekiama joms liečiantis su katalizatoriaus šerdimi (taigi ir su tauriaisiais metalais, kuriais ji padengta) labai aukštoje temperatūroje.

Katalizatorius veikia kaip tarpininkas, pagreitinantis chemines reakcijas ir mažinantis toksiškų medžiagų išmetamosiose dujose. Jis suaktyvina molekulių susidūrimus ir palengvina jų suskaidymą, taip padėdamas sumažinti teršalų kiekį, išleidžiamą į aplinką.

Katalizatoriaus atsiradimo istorija ir aplinkosauginė reikšmė

Katalizatorius tapo būtina transporto priemonių įranga, siekiant atitikti „Euro” išmetamųjų dujų standartus, ir leido žymiai sumažinti automobilių neigiamą poveikį aplinkai. Katalizatoriai yra svarbūs kovai su oro tarša, ypač miestų centruose. Tinkamai veikiantys katalizatoriai padeda išvengti žalingo poveikio žmonių sveikatai.

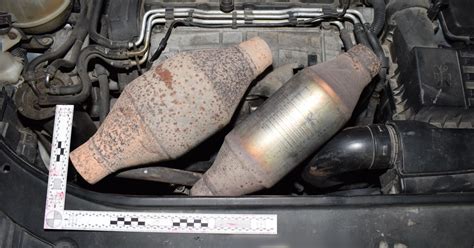

Katalizatoriaus sandara ir pagrindiniai komponentai

Automobilių katalizatorius yra išmetimo sistemos sudedamoji dalis. Paprastai jis būna didelės talpyklos su labai specifiniu vidumi pavidalo. Kiekvienas katalizatorius susideda iš keturių pagrindinių dalių: korpuso, karkaso, tarpinio sluoksnio ir aktyviojo katalitinio sluoksnio.

• Korpusas yra metalinis bakelis, kuris saugo katalizatorių nuo perkaitimo. Dažniausiai įkaitimui pagreitinti naudojama korpuso termoizoliacija.
• Karkasas yra pagrindas, per kurį dujos pereina. Katalizatoriaus viduje yra specialus metalinis arba keraminis įdėklas. Jis yra labai smulkios struktūros (primena didelį korį) su tankiai išsidėsčiusiais kanalais.
• Tarpinis sluoksnis apsaugo aktyvųjį sluoksnį nuo mechaninių pažeidimų ir yra reikalingas aktyviojo katalitinio sluoksnio darbui užtikrinti.
• Aktyvusis katalitinis sluoksnis yra pagrindinis veiksmo centras, pagamintas iš specialių medžiagų, kurios šalina dujas, pavyzdžiui, anglies monoksidą. Dažniausiai sluoksnis yra iš platinos, paladžio ir radžio, nes būtent šie metalai atspariausi degimo metu išsiskiriančių sieros junginių poveikiui. Dėl specialaus pagrindo su mikroreljefu, bendrasis katalizinio sluoksnio plotas gali būti iki 20 000 m². Kanalizuojamoji medžiaga sudaro apie 60 proc. įrenginio vertės.

Kiekvienas komponentas kartu prisideda prie katalizatoriaus efektyvumo ir regeneracijos, padedant išmetamųjų dujų valymui.

Cheminiai procesai katalizatoriuje

Katalizatoriuje vyksta trys pagrindinės cheminės reakcijos, todėl jis vadinamas trijų reakcijų katalizatoriumi. Oksidacijos ir redukcijos efektyvumas priklauso nuo jo gebėjimo pasisavinti deguonį. Šių katalizės reakcijų metu kenksmingos dujos virsta nekenksmingomis, tokiomis kaip N₂, H₂O ir CO₂.

Oksidacijos ir redukcijos reakcijos

Katalizatoriuje vyksta sudėtingi cheminiai procesai, kurių metu vienos medžiagos oksiduojamos, o kitos redukuojamos. Šie cheminiai procesai geriausiai vyksta tam tikroje temperatūroje, garantuojančio gerą katalizės reakcijų rezultatą.

• Oksidaciniai katalizatoriai mažina angliavandenilių ir anglies monoksido kiekį išmetamosiose dujose.
• Redukciniai katalizatoriai mažina azoto oksidų kiekį išmetamosiose dujose.

Deguonies mainų mechanizmai

Katalizatoriaus efektyvumas priklauso nuo jo gebėjimo pasisavinti deguonį. Šie katalizės mechanizmai yra svarbūs, padedantys sumažinti kenksmingų medžiagų kiekį.

Benzininių ir dyzelinių katalizatorių skirtumai

Katalizatorių technologija ir savybės yra labai svarbios automobilių pramonei, padedant mažinti dujų taršą. Benzininiai ir dyzeliniai katalizatoriai skiriasi savo unikaliomis savybėmis.

• Benzininiai katalizatoriai vadinami „trijų funkcijų” dėl savo veiksmo: jie neutralizuoja anglies monoksidą, angliavandenilius ir sumažina azoto oksidų kiekį, o tai svarbu mažinant miesto taršą. Jie oksiduojasi angliavandenilius bei anglies oksidą ir mažina nuodingų azoto oksidų kiekį.
• Dyzelinių katalizatoriai labiau koncentruojasi į anglies monoksido, angliavandenilių ir kietųjų dalelių sumažinimą. Dėl dyzelinių variklių specifikos, šiems katalizatoriams reikia papildomo kietųjų dalelių filtro ir SCR sistemos.

Naujuose automobilių modeliuose dažnai naudojami keli katalizatoriai, siekiant užtikrinti didžiausią išmetamųjų dujų valymą ir atitikti aplinkosaugos standartus.

Katalizatorių tipai ir jų ypatybės

Automobilių išmetamosiose dujose esančius teršalus šalina įvairių tipų katalizatoriai. Pagrindinės dvi kategorijos yra metaliniai ir keraminiai katalizatoriai, skiriasi savo savybėmis ir pritaikymu.

Metaliniai katalizatoriai

Metaliniai katalizatoriai pasižymi greitesne darbine temperatūra, atsparumu mechaniniams pažeidimams ir gali atlaikyti net iki 1300°C temperatūrą. Šie katalizatoriai yra efektyvesni ir leidžia greičiau sumažinti išmetamųjų dujų teršalus. Daugelyje automobilių katalitinis neutralizatorius yra arba iškart po duslintuvo priėmimo vamzdžio, arba sudaro su juo vieną detalę. Be to, jis gali būti sumontuotas ir išmetimo kolektoriuje, rečiau - už kolektoriaus, prieš priėmimo vamzdį. Taip sumontuotą katalizatorių labai sunku pakeisti. XX a. pabaigos-XXI a. pradžios automobiliuose katalizatoriai dažniausia įrengiami kolektoriuose. Tokia konstrukcija užtikrina atitiktį „EURO 4" standartui.

Keraminiai katalizatoriai

Keraminiai katalizatoriai yra labiau išplitę ir ne tokie brangūs. Jie atlaiko aukštesnę temperatūrą nei daugelis medžiagų, bet nepasiekia metalinių katalizatorių darbinės temperatūros (veikia iki 800°C). Pagrindinis keraminių katalizatorių trūkumas - jų trapumas. Užtenka nelabai stipraus smūgio kelyje, kad pasigirstų dūžtančių šukių garsas, kuris leis suprasti, kad katalizatorių reikia keisti. Jį gali tekti keisti, jeigu ant įkaitusio paviršiaus pateks šalto vandens.

Katalizatorių gamybos procesas ir taikymas yra labai svarbūs siekiant efektyvaus išmetamųjų dujų valymo. Kiekvieno tipo katalizatorius turi savų privalumų ir tinka konkrečioms transporto priemonėms.

Katalizatoriaus veikimo principai

Paprastai katalitinis neutralizatorius įrengiamas išmetimo sistemoje iškart po išleidimo kolektoriaus, nes neutralizacijai būtina aukšta temperatūra - apie +250 ºC. Katalizatorius pradeda veikti, kai jo temperatūra pasiekia 300°C. Deguonies jutikliai stebi degalų ir oro santykį ir perduoda šią informaciją į variklio kompiuterį. Variklio kompiuteris reguliuoja degalų įpurškimą, palaikydamas optimalų degalų ir oro mišinį, o tai svarbu katalizatorių efektyvumui. Jei deguonies kiekis išmetamosiose dujose per aukštas, kompiuteris padidina įpurškiamų degalų kiekį. Jei deguonies kiekis per mažas, atitinkamai mažinamas ir degalų kiekis.

Katalizatoriuje vyksta katalizės mechanizmai, kurie sumažina teršalų kiekį. Procesai apima oksidacijos ir redukcijos reakcijas, kurioms reikalingas deguonis. Temperatūros svyravimai gali turėti įtakos katalizatorių efektyvumui: žema temperatūra lėtina reakcijas, o per aukšta gali pažeisti patį katalizatorių. Deguonies jutikliai užtikrina optimalų degalų ir oro mišinį, reikalingą efektyviems katalizės mechanizmams. Tinkamas katalizatoriaus veikimas pagerina išmetamųjų dujų kokybę ir sumažina kenksmingų medžiagų išsiskyrimą į aplinką. Supratus šiuos pagrindinius veikimo principus, galima užtikrinti optimalų jo veikimą ir aplinkai draugišką automobilių eksploatavimą.

Darbinė temperatūra ir perkaitimas

Trijų krypčių katalizatoriaus užsidegimo temperatūra paprastai yra 250-350 ℃, o įprasta darbinė temperatūra paprastai yra 350-700 ℃. Nors katalizatoriai veikia itin sudėtingomis sąlygomis (jų temperatūra nuolat siekia šimtus laipsnių Celsijaus), jų bendras ilgaamžiškumas paprastai vertinamas labai gerai. Kai temperatūra viršija 850-1000 ° C, vidinės dangos katalizatorius greičiausiai nukris ir laikiklis sulaužys. Todėl reikia atkreipti dėmesį į įvairių veiksnių, sukeliančių išmetamųjų dujų temperatūros kilimą, kontrolę, pvz., per vėlai užsiliepsnojantį laiką arba netvarkingą uždegimo seką, užsidegus ir tt, dėl ko nesudegęs mišinys pateks į katalizinį reaktorių, sukeldamas išmetamųjų dujų temperatūrą per didelę ir turėdamas įtakos katalizinio keitiklio veikimui. Vidinė sugedusio katalizatoriaus temperatūra tokia aukšta, kad keramika gali išsilydyti ir visiškai užkimšti išmetamąjį vamzdį. Jei taip atsitiks, variklį tikrai teks remontuoti.

Deguonies jutiklių (liambda zondų) vaidmuo

Deguonies jutikliai (liaudyje dar vadinami „liambda zondais“) yra nepaprastai svarbūs norint pasiekti geriausią išmetamųjų dujų katalizinį greitį (daugiau kaip 90%). Būtina variklio išmetimo vamzdyje įdiegti deguonies jutiklį ir valdyti uždaro ciklo valdymą. Jo veikimo principas yra tas, kad deguonies jutiklis deguonies koncentraciją išmetamosiose dujose paverčia elektriniu signalu ir siunčia jį. Variklio valdymo sistema (ECU) kontroliuoja variklio oro ir degalų santykį siauroje, beveik idealioje vietoje (14,7:1).

Nauji katalizatoriniai konverteriai reikalauja tikslios kuro mišinyje esančio oro ir kuro santykio, kuris turi būti lygus 14.7:1 arba liambda λ 1.0, kontrolės. Dažniausiai kuro įpurškimo sistemose naudojamas daviklių tipas - tai cirkonio davikliai. Vienas daviklis montuojamas prieš, o kitas - už katalizatoriaus. Daviklyje yra elementas, pagamintas titano dioksido pagrindu. Viena šio elemento pusė kontaktuoja su oru, o kita pusė yra veikiama išmetamųjų dujų. Deguonis turi neigiamų jonų, kurie kaupiasi ant platinos elektrodų ir, kai daviklio temperatūra pasiekia apie 400°C, visi elektrinio potencialo skirtumai generuoja elektros įtampą.

Jei variklis naudoja liesą kuro mišinį, tuomet deguonies kiekis išmetamosiose dujose yra didelis. Jei mišinys yra labai riebus, tuomet deguonies kiekis išmetamosiose dujose yra labai mažas. Lyginant šį kiekį su ore esančiu deguonies kiekiu, potencialų skirtumas yra didesnis, todėl bus generuojama aukštesnė įtampa (0,7-0,9 V). Variklio valdymo sistema nuolat stengsis pritaikyti signalą, moduliuojantį purkštukams siunčiamų impulsų trukmę, stengdamasi išlaikyti vidutinio lygio įtampą - apie 0,4-06 V, tai reiškia, kad pasiekta liambda λ 1.0 reikšmė. Daviklis, esantis už katalizatorinio konverterio, veikia lygiai taip pat, kaip ir daviklis, esantis prieš katalizatorių, tačiau po „susidorojimo“ su išmetamosiomis dujomis katalizatoriniame konverteryje deguonies lygis dujose lieka toks pats. Tai leidžia palaikyti pastovią apie 0,4-0,6 V įtampą. Svarbiausia yra užtikrinti, kad deguonies jutiklis veiktų normaliai. Jei degaluose yra švino ir silicio, deguonies jutiklis bus apsinuodijęs.

Dažniausios gedimo priežastys ir požymiai

Nors katalizatoriai veikia itin sudėtingomis sąlygomis ir laikomi gana patvariais komponentais, kuriems nereikia intervencijos net iki 200 000 kilometrų ridos, gedimų pasitaiko. Jie dažniausiai įvyksta dėl savininko aplaidumo, pavyzdžiui, naudojant automobilį su įjungtomis kontrolinėmis lemputėmis ir delsiamas atlikti pagrindinę techninę priežiūrą. Katalizatoriai gali sugesti dėl daugelio priežasčių. Smūgiai ir deformacijos labai kenkia jų veikimui. Netinkamai sureguliuotos dujinės įrangos ir uždegimo sistemos gedimai taip pat kelia problemų.

Mechaniniai pažeidimai

Katalizatoriai gali būti mechaniškai pažeidžiami įvažiuojant į kelkraščius, smarkiai įvažiuojant į duobes ar apvažiuojant didelius objektus kelyje. Netinkamas katalizatoriaus išmontavimas ar montavimas taip pat gali jį sugadinti. Keraminiams katalizatoriams pakanka nelabai stipraus smūgio kelyje, kad pasigirstų dūžtančių šukių garsas, kuris leis suprasti, kad katalizatorių reikia keisti. Jį gali tekti keisti, jeigu ant įkaitusio paviršiaus pateks šalto vandens.

Eksploataciniai gedimai

Nors katalizatorius laikomas patvariu komponentu, ilgai nekeičiamas oro filtras, nekokybiški tepalai ar kuras, uždegimo sistemos gedimai ir kitos priežastys gali sukelti problemas. Pavyzdžiui, stūmoklių žiedai, žvakės, nepakankamai keičiamas oro filtras ir nekokybiškas kuras taip pat gali sukelti problemų. Šie veiksniai lemia prastesnį automobilio veikimą, didesnes kuro sąnaudas ir pasireiškia „Check engine” įspėjamąja lempute.

Kitos gedimo priežastys:

• Lėtinis apsinuodijimas. Katalizatorius yra labai jautrus sierai, švinui, fosforui, cinkui ir kitiems elementams. Siera ir švinas gaunami iš benzino, o fosforas ir cinkas - iš tepalinės alyvos. Šios keturios medžiagos ir jų deginimas variklyje, susidarant oksido dalelėms, lengvai adsorbuojasi ant katalizatoriaus paviršiaus. Tai neleidžia katalizatoriui liestis su išmetamosiomis dujomis, taip prarandant katalizinį poveikį.
• Anglies nuosėdos. Kai automobilis ilgą laiką dirba žemoje temperatūroje, trijų krypčių katalizatorius negali užvesti, o iš variklio išmetami suodžiai prilips prie katalizatoriaus paviršiaus, todėl nebus galima susisiekti su CO ir HC. Po ilgo laiko jis užblokuos nešiklio poras ir paveiks jo konversijos efektyvumą.
• Išmetimo pablogėjimas. Katalizinis konverteris turi tam tikrą teršalų konversijos galimybių ribą. Jei kiekvieno išmetamųjų dujų teršalų komponento koncentracija ir bendras kiekis yra per dideli, pvz., mišrios dujos yra per tirštos, tai paveiks katalizatoriaus katalizinės konversijos pajėgumą ir sumažins jo konversijos efektyvumą. Be to, didelis kiekis HC ir CO išmetamosiose dujose, patekęs į katalizinį reaktorių, sukels per didelę oksidacijos reakciją, dėl kurios susidarys didelis šilumos kiekis ir katalizinis reaktorius perkais bei bus sugadintas.
• Sugedęs deguonies jutiklis. Netinkamas naudojimas gali sukelti anglies nuosėdas deguonies jutiklyje, keramikos suskaidymą, šildytuvo atsparumo laido perdegimą ir vidinių laidų atjungimą.

Užsikimšusio katalizatoriaus požymiai

Pagrindinis simptomas, kuris gali rodyti, kad yra užsikišęs katalizatorius, yra pablogėjusios pavaros agregato eksploatacinės savybės. Vienas iš labiausiai pastebimų užsikimšusio katalizatoriaus požymių - gerokai sumažėjęs variklio našumas. Mažiau galios, lėtesnė akceleracija ir sunkumas palaikant greitį.

Kiti požymiai:

• Variklio galios sumažėjimas.
• Išaugusios kuro sąnaudos (degimas vyksta vis dažniau).
• Variklio vibracija ir nepageidaujami garsai, sklindantys iš išmetimo sistemos (dažniausiai užvedus automobilį).
• Variklio užsidegimo pertrūkiai (angl. misfire).
• „Check Engine” lemputė prietaisų skydelyje. Šiuolaikinėse transporto priemonėse sumontuoti deguonies jutikliai, kurie stebi katalizatoriaus efektyvumą. Kai pastebimas bet koks nukrypimas nuo normalaus veikimo, ši lemputė gali užsidegti.
• Neįprastas, nemalonus sieros kvapas (daug kas jį lygina su supuvusių kiaušinių kvapu).
• Nesėkmingas išmetamųjų teršalų testas techninės apžiūros metu.

Ignoruoti užsikimšusio katalizatoriaus simptomus vairuotojui niekada nėra naudinga. Užsikišęs katalizatorius gali sumažinti automobilio eksploatacines savybes (taigi ir vairavimo komfortą) ir padidinti degalų sąnaudas. Be to, ilgai važiuojant užsikimšusiu katalizatoriumi gali būti pažeistas turbokompresorius, perkaisti išmetimo sistema ir galiausiai kilti sunkumų užvedant variklį, įskaitant variklio gedimą.

Katalizatoriaus priežiūra ir eksploatacija

Norint prailginti katalizatoriaus tarnavimo laiką, būtina tinkamai prižiūrėti šią transporto priemonės dalį. Katalizatorių efektyvumas gali būti išlaikomas iki 180-200 tūkstančių km, tačiau tai reikalauja laikytis tam tikrų rekomendacijų:

• Vengti mechaninių pažeidimų - svarbu saugoti katalizatorių nuo didelių smūgių ir vibracijos.
• Naudoti tik kokybišką kurą - prastos kokybės degalai gali sukelti katalizatoriaus užsikimšimą.
• Reguliariai keisti oro filtrą - užsiteršęs filtras gali sutrikdyti tinkamą oro tiekimą į variklį.
• Tinkamai prižiūrėti uždegimo sistemą - netinkamai sureguliuota uždegimo sistema gali padidinti kenksmingų medžiagų išmetimą į katalizatorių.
• Vengti dažno važinėjimo trumpais atstumais mieste ir netinkamo dujinės įrangos sureguliavimo, nes tai gali sutrumpinti katalizatoriaus eksploatacijos laiką.

Reguliari priežiūra ir tinkama eksploatacija padeda išlaikyti optimalią šios sistemos būklę. Kartkartėmis verta atlikti kruopštų katalizatoriaus valymą. Tai galima atlikti net profilaktiškai, nors dauguma automobilių savininkų ryžtasi šiam žingsniui tik tada, kai nustatomi arba kompiuterinės diagnostikos metu patvirtinami katalizinio konverterio gedimo požymiai.

Katalizatoriaus valymo būdai

Pasirodžius simptomams, kurie gali rodyti užsikimšusį katalizinį konverterį (arba kitą katalizinio konverterio defektą), nebūtina iš karto brangiai pirkti naują katalizinį konverterį arba keisti katalizinio konverterio įdėklą. Katalizinius konverterius galima išvalyti, o tai dažnai duoda puikų efektą ir atkuria visą jų efektyvumą. Yra du užsikimšusio katalizinio konverterio valymo būdai - neišmontuojant jo iš automobilio ir jį išmontuojant.

1. Valymas neišmontuojant. Jis purškiamas specialiu purkštuvu į veikiančio variklio įsiurbimo sistemą (esant mažam slėgiui, apie 10 minučių). Tada į degalų baką pilamas antrasis valiklis (paprastai įeinantis į rinkinį).
2. Valymas išmontavus. Itin užterštus katalizatorius veiksmingiau valyti išėmus iš automobilio. Tai reiškia, kad automobilį reikia grąžinti į dirbtuves ir patirti nuėmimo bei pakartotinio montavimo išlaidų, tačiau dažnai po tokio valymo katalizatorius vėl tampa visiškai tinkamas naudoti. Jis atliekamas specialioje plovimo mašinoje, kurioje vandens slėgis parenkamas taip, kad nepažeistų katalizatoriaus kasetės struktūros. Profesionalus lengvojo automobilio katalizatoriaus valymas turėtų kainuoti 80-150 eurų. Prie šios sumos reikia pridėti darbo sąnaudas (apie 80 eurų), todėl galutinė sąskaita siekia 150-250 eurų.

Kada reikalingas katalizatoriaus keitimas?

Vidutinė katalizatoriaus tarnavimo trukmė yra iki 100 000 kilometrų, tačiau daugumai katalizatorių nereikia mechaniko įsikišimo, kol automobilis nenuvažiuoja 150 000 kilometrų, netrūksta automobilių su originaliais katalizatoriais, kurie nuvažiavo daugiau nei 200 000 kilometrų. Veiksmingiausias sprendimas, kai dalis labai užsikišusi arba sugedusi, yra jos pakeitimas. Katalizatoriaus keitimas yra sudėtingesnis darbas. Jo laikas gali svyruoti nuo kelių valandų iki visos dienos, priklausomai nuo automobilio modelio ir išmetimo sistemos sudėtingumo. Trūkęs išmetimo kolektorius - viena katalizatoriaus perdegimo priežasčių, o kolektorius su katalizatoriumi kainuoja gerokai brangiau negu tik kolektorius. Savininkui, sugedus katalizatoriui, už detales ir jų pakeitimą reikia mokėti brangiau.

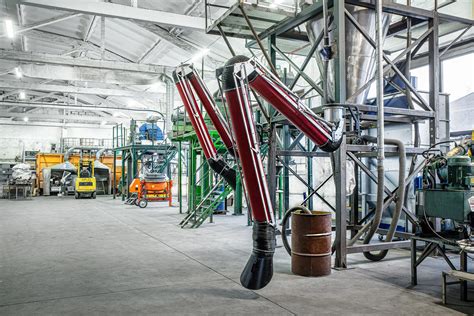

Vertindieji metalai katalizatoriuose ir perdirbimas

Katalizatoriuose naudojami reti ir brangūs cheminiai elementai, kaip platina, rodis ir paladis, dėl ko katalizatoriai yra vertingi perdirbimui. Net neveikiantis katalizatorius gali būti parduotas antriniam naudojimui, suteikiant jam antrą gyvenimą. Vertingųjų metalų kiekis katalizatoriuje priklauso nuo jo modelio, eksploatacijos laiko ir šalies reikalavimų. Šių metalų perdirbimas padeda išgauti ir panaudoti juos pakartotinai, užtikrinant tvarų katalizatorių naudojimą įvairiose industrijose.
