EPS ir ESP sistemos automobiliuose: išsami apžvalga

Šiuolaikiniuose automobiliuose įdiegtos įvairios elektroninės sistemos, kurios ne tik padidina vairavimo komfortą, bet ir užtikrina didesnį saugumą. Dvi iš tokių svarbių sistemų yra ESP (angl. Electronic Stability Programme / Electronic Stability Control) ir EPS (angl. Electric Power Steering).

Elektroninė stabilumo programa (ESP)

ESP - tai automobilyje veikianti elektroninė stabilumo programa. Ši saugos sistema stebi automobilio judėjimą, greičio skirtumus tarp ratų ir vairo kampą, kad užkirstų kelią netikėtam slydimui ar valdymo praradimui. Kai sistema aptinka, kad automobilis nukrypsta nuo vairuotojo nurodytos trajektorijos, ESP automatiškai pritaiko atskirų ratų stabdymą ir kartais sumažina variklio galingumą, kad sugrąžintų automobilį į reikiamą kryptį.

ESP sąsaja su ABS ir TCS

ABS (antiblokavimo sistema) apsaugo ratus nuo užblokavimo intensyvaus stabdymo metu, leidžia išlaikyti vairavimo kontrolę. TCS (traukos kontrolė) mažina ratų slydimą greitinant. ESP veikia kartu su šiomis sistemomis: daugiausia per ABS modulį jis pritaiko atskirų ratų stabdymą, o TCS padeda aptikti ir kompensuoti traukos praradimą.

ESP veikimo principas praktiškai

ESP nuolat stebi vairo padėtį, posūkio kampą (yaw), ratų sukimosi greitį ir kitus parametrus. Sistema atlieka matavimus daug kartų per sekundę (dažnai apie 25 kartus/s), todėl gali greitai reaguoti į priekinės ar galinės ašies slydimą. Esant subvairavimui (angl. understeer), ESP dažniausiai stabdo vidinio rato galinę pusę, kad sukeltas sukimosi momentas padėtų automobiliui „užsisukti“. Esant pervairavimui (angl. oversteer), stabdomas išorinis priekinis ratas, sukuriant priekinį „pivotą“, kuris sugrąžina galą po kontrole.

ESP svarba ir statistika

ESP yra viena efektyviausių aktyvaus saugumo priemonių. Tyrimai rodo, kad ESP reikšmingai mažina mirtinų avarijų riziką: Jungtinėje Karalystėje pranešama apie iki 25 % mažesnę tikimybę žūčių atvejų, o Švedijos duomenys rodo net iki 32 % sumažėjimą blogomis oro sąlygomis. Tokios sistemos poveikis ypač juntamas slidžiu keliu, esant lietui, šlapiai dangai, sniegui ar ledui.

Kodėl ne visi automobiliai turi ESP?

Europos Sąjunga nuo 2014 m. pareikalavo, kad daugumos naujų masinės gamybos automobilių komplektacijoje būtų įdiegta ESP. Visgi labai mažo tiražo sportiniai automobiliai ir kai kurios atskiros kategorijos (pvz., tam tikri lenktyniniai arba minimalistiniai modeliai) gali būti atleistos nuo šios prievolės.

ESP gamintojai ir jų variantai

Daugelio gamintojų įdiegta ESP įranga kilusi iš tokių tiekėjų kaip Bosch. Automobilių gamintojai dažnai perprogramuoja standarto parametrus pagal konkretaus modelio valdymo charakteristikas ir „sportinį“ pobūdį. Kai kurie gamintojai vartoja savo pavadinimus - pvz., BMW/Dynamic Stability Control (DSC), Porsche Stability Management (PSM), Maserati Stability Program (MSP) ir kt. Pavadinimo skirtumai neretai reiškia tik prekės ženklo pritaikymą, o esmė lieka tokia pati.

ESP papildomos funkcijos ir integracija

ESP „skėčio“ principu gali apimti ir kitus pagalbinius sprendimus: EBD (elektroninis stabdžių jėgos paskirstymas), EBA (avarinis stabdymo asistavimas), stabdžių diskų „valymas“ drėgnoje aplinkoje, stabdžių paruošimas („pre-fill“) prieš pilną stabdymą ir net padangų slėgio stebėjimo integracija. Dėl šios integracijos dauguma TPMS (padangų slėgio monitoringų) gali gauti duomenis per ESP modulį.

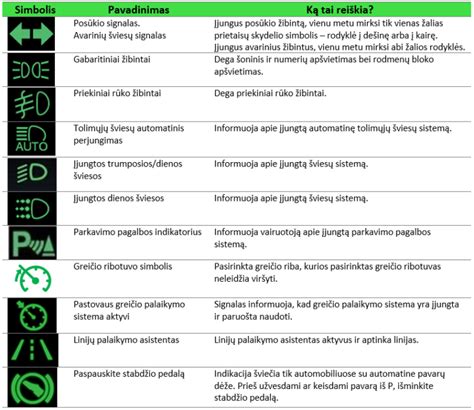

ESP lemputė: ką reiškia stabilus švytėjimas ir mirksėjimas

Stebėkite prietaisų skydelyje esančią ESP/ESC piktogramą:

• Pastoviai įjungta lemputė rodo, kad sistema nefunkcionuoja. Tai gali būti dėl to, kad ESP yra išjungtas rankiniu būdu arba kilo gedimas (dažniausiai laikinas - pvz., jutiklis perkaito). Pabandykite išjungti uždegimą, palaukti kelias minutes ir vėl užvesti variklį. Jei problema išlieka, kreipkitės į servisą.
• Mirksinti lemputė reiškia, kad traukos kontrolė ar stabilumo sistema laikinai intervencijos metu stabdo ratus, kad išlaikytumėte vairavimo trajektoriją. Tai dažnai pasitaiko važiuojant slidžiomis dangomis arba agresyviai įsibėgėjus.

Taip pat verta žinoti: daugelis modernių automobilių tam tikrais važiuoklės režimais (pvz., Race arba Track) sumažina arba visai išjungia ESP intervencijų ribas, kad leistų vairuotojui atlikti dinamiškesnius manevrus. ESP sistemą rekomenduojama išjungti, kai norima „įsiūbuoti" automobilį, užstrigusį giliame sniege arba biriame grunte, važiuojant su grandinėmis, tikrinant automobilį dinamometriniu stendu. Ši sistema išjungiama nuspaudus mygtuką ESP prietaisų skydelyje, o įjungiama dar kartą paspaudus tą patį mygtuką. Paleidžiant variklį ESP sistema aktyvuojama automatiškai.

Vairavimo patarimai ir realybės ribos

ESP yra galingas pagalbininkas, bet jis nėra visagalis. Sistema reaguoja į vairo kampą ir jėgų pusiausvyrą - jei nesuksite vairo arba bandysite „pramušti“ ribas per dideliu greičiu, fizikos įstatymai vis tiek nugalės. Todėl ESP neturėtų skatinti rizikingo vairavimo; geriausias saugumas pasiekiamas derinant techniką, adekvatų greitį ir gerą padangų būklę. Visada laikykite automobilį techniškai tvarkingą: geri padangų protektoriai ir teisingas slėgis, reguliariai tikrinti stabdžių jėgą ir jutiklius - tai užtikrins, kad ESP ir kitos saugos sistemos veiks maksimaliai efektyviai.

Techninės specifikacijos ir kaip jas vertinti

Nėra „vienos“ ESP specifikacijos - gamintojai konfigūruoja sistemą pagal automobilio masę, svorio pasiskirstymą, vairo perdavimo santykį ir sportinius tikslus. Svarbu atkreipti dėmesį į:

• ar sistema integruota su EBD ir EBA;
• kaip lengvai vartotojas gali koreguoti intervencijų slenkstį (pvz., Eco, Normal, Sport režimai);
• ar gamintojas leidžia visiškai išjungti ESP ir kokios yra saugumo rekomendacijos tokiu atveju.

Rinkos pozicijos ir palyginimai

ESP yra standartinė saugos įranga praktiškai visose masinės gamybos klasėse: nuo hečbekų iki šeimyninių visureigių. Aukštesnės klasės sportiniai modeliai dažnai turi pažangesnius stabilumo algoritmus ir pritaikymus, leidžiančius platesnę „dinaminę latitudę“. Palyginus gamintojus, Bosch tiekia plačiausią sprendimą, bet BMW (DSC), Porsche (PSM) ar Ferrari (anksčiau CST) dažnai siūlo individualius, labiau „vartojo charakterį“ atspindinčius variantus.

Elektrinis vairo stiprintuvas (EPS)

Elektrinė vairo stiprintuvo sistema (EPS) yra vairo stiprintuvo sistema, kuri tiesiogiai priklauso nuo variklio, kad užtikrintų pagalbinį sukimo momentą. Ši technologija palaipsniui pakeičia tradicinius hidraulinius vairo stiprintuvus (HPS), siūlydama daugybę privalumų.

EPS veikimo principas

EPS sistemos esmė yra elektrinis variklis, kuris padeda vairuotojui pasukti vairą. Skirtingai nuo HPS, kuris naudoja hidraulinį siurblį, varomą variklio, EPS naudoja elektros energiją, kad suteiktų pagalbą. Pagrindinis EPS principas yra toks: sukimo momento jutiklis yra prijungtas prie vairo veleno. Kai vairo velenas sukasi, sukimo momento jutiklis pradeda veikti ir paverčia santykinio sukimosi kampo poslinkį, kurį sukuria įvesties velenas ir išėjimo velenas, veikiant sukimo strypui, į elektrinį signalą į ECU. ECU nustato variklio sukimosi kryptį ir galios srovės dydį pagal transporto priemonės greičio jutiklio ir sukimo momento jutiklio signalus, taip užbaigdama vairo stiprintuvo valdymą realiuoju laiku.

EPS sistema daugiausia susideda iš trijų dalių: signalo jutimo įtaiso (įskaitant sukimo momento jutiklį, kampo jutiklį ir transporto priemonės greičio jutiklį), vairo jėgos mechanizmo (variklio, sankabos, redukcijos perdavimo mechanizmo) ir elektroninio valdymo įtaiso. Variklis veikia tik tada, kai reikia energijos. Kuo didesnis vairuotojo sukimo momentas ir kuo mažesnis automobilio greitis, tuo didesnė pagalba suteikiama. Tai leidžia lengvai manevruoti automobiliu stovėjimo aikštelėje ar važiuojant lėtai. Važiuojant didesniu greičiu, pagalba sumažinama, kad vairuotojas jaustų geresnį automobilio valdymą ir stabilumą.

Sukimo momento jutikliai EPS sistemoje

Sukimo momento jutiklis yra vienas iš svarbiausių EPS sistemos komponentų. Yra daug sukimo momento jutiklių tipų, daugiausia įskaitant potenciometrinius sukimo momento jutiklius, metalo varžos deformacijos matuoklio sukimo momento jutiklius, nekontaktinius sukimo momento jutiklius ir kt.

• Potenciometro sukimo momento jutikliai: Šie jutikliai, ypač sukimo strypo tipo, buvo plačiai naudojami ankstyvosiose EPS sistemose dėl savo paprastumo. Tačiau dėl trinties jie dėvisi ir praranda tikslumą, todėl palaipsniui yra atsisakoma.
• Metalo varžos deformacijos matuoklio sukimo momento jutiklis: Naudoja deformacijos elektrinio matavimo technologiją. Matavimo tiltelis suformuojamas užklijuojant deformacijos matuoklį ant elastingo veleno. Kai velenas deformuojasi, tilto pasipriešinimo vertė pasikeičia ir yra paverčiama elektriniu signalu.
• Nekontaktinis sukimo momento jutiklis: Šiame jutiklyje įvesties velenas ir išėjimo velenas yra sujungti sukimo strypu, o santykinis poslinkis tarp jų keičia magnetinės indukcijos intensyvumą. Bekontaktis veikimas užtikrina ilgą tarnavimo laiką, didelį patikimumą ir mažesnį jautrumą dilimui. Tai pagrindinis EPS jutiklių produktas automobiliuose ir lengvosiose transporto priemonėse.
• Kiti sukimo momento jutikliai: Yra ir jutiklių, kurie nustato sukimo momentą pagal fazių skirtumą, pasižymintys dideliu tikslumu ir pakartojamumu.

EPS tipai

Yra keletas EPS sistemų tipų, kurie skiriasi pagal elektrinio variklio padėtį ir veikimo būdą:

• Kolonėlės tipo EPS (C-EPS): Elektrinis variklis montuojamas ant vairo kolonėlės. Šis tipas yra kompaktiškas ir palyginti nebrangus, todėl dažnai naudojamas mažesniuose automobiliuose.
• Krumpliaračio tipo EPS (R-EPS): Elektrinis variklis tiesiogiai veikia vairo krumpliaratį. Šis tipas yra galingesnis ir tikslesnis, todėl dažnai naudojamas didesniuose ir sportiniuose automobiliuose.
• Dvigubo krumpliaračio tipo EPS (DP-EPS): Šis tipas turi du krumpliaračius - vieną vairuotojui, kitą - elektriniam varikliui. Tai leidžia dar tiksliau valdyti vairo stiprintuvą ir užtikrinti geresnį pojūtį vairuojant.

EPS privalumai

EPS turi keletą reikšmingų privalumų, palyginti su HPS:

• Energijos efektyvumas: EPS naudoja elektros energiją tik tada, kai reikia suteikti pagalbą, todėl sumažėja degalų sąnaudos ir išmetamųjų teršalų kiekis.
• Pritaikomumas: EPS galima pritaikyti prie skirtingų vairavimo sąlygų ir vairuotojų pageidavimų. ECU gali būti programuojamas, kad suteiktų skirtingą pagalbos lygį, priklausomai nuo automobilio greičio, vairavimo stiliaus ir kitų veiksnių.
• Patobulintas vairavimo pojūtis: EPS gali užtikrinti geresnį vairavimo pojūtį ir tikslesnį valdymą.
• Mažesnė priežiūra: EPS neturi hidraulinių komponentų, todėl sumažėja priežiūros poreikis ir išvengiama galimų nuotėkių.
• Suderinamumas su pažangiomis vairavimo sistemomis (ADAS): EPS yra lengvai integruojamas su ADAS sistemomis, tokiomis kaip automatinis parkavimas, juostos palaikymas ir avarinis stabdymas.
• Kompaktiškumas: EPS pašalina hidraulinį vairo alyvos siurblį, alyvos cilindrą, hidraulinį vamzdyną, alyvos baką ir kitus komponentus, todėl visa vairo sistema yra kompaktiška.

EPS trūkumai

Nors EPS turi daug privalumų, yra ir keletas trūkumų:

• Kaina: EPS sistemos gali būti brangesnės nei HPS, nors šis skirtumas palaipsniui mažėja.
• Vairavimo pojūtis (kai kuriuose modeliuose): Kai kurie vairuotojai teigia, kad ankstyvosios EPS sistemos nesuteikia tokio paties "natūralaus" vairavimo pojūčio kaip HPS.
• Priklausomybė nuo elektros: Jei elektros sistema sugenda, vairo stiprintuvas gali nustoti veikti. Tačiau šiuolaikinėse EPS sistemose paprastai yra atsarginiai mechanizmai.

EPS ir HPS palyginimas

EPS ateitis

EPS technologijos nuolat tobulėja. Ateityje galime tikėtis dar efektyvesnių, tikslesnių ir pritaikomesnių EPS sistemų. Taip pat tikėtina, kad EPS taps dar labiau integruotas su ADAS sistemomis, leidžiančiomis automobiliams visiškai autonomiškai valdytis. Naujos technologijos, tokios kaip "vairavimas laidais" (steer-by-wire), kur mechaninis ryšys tarp vairo ir ratų yra visiškai pašalinamas ir pakeičiamas elektroniniais signalais, galėtų būti ateities EPS pagrindas. Tai atvertų dar daugiau galimybių pritaikyti vairavimo pojūtį ir integruoti sistemas su autonominio vairavimo funkcijomis.

EPS sistemos gedimų požymiai ir svarba

Kaip ir bet kuri kita automobilio sistema, EPS gali sugesti. Svarbu atpažinti gedimo požymius, kad būtų galima laiku kreiptis į specialistus. Pagrindiniai EPS sistemos gedimų požymiai gali būti:

• Užsidegusi EPS lemputė prietaisų skydelyje.
• Sunkiau sukti vairą, ypač mažais greičiais.
• Neįprasti garsai sukant vairą (ūžimas, traškesys).
• Vairas "plaukioja" dideliu greičiu, tampa per lengvas ir nestabilus.

Automobilio stabilumo sistemų, įskaitant EPS, remontas - pakankamai reta, bet greitos reakcijos reikalaujanti transporto priemonės problema. Būdamos atsakingos už stabilumą, kartu šios sistemos atsako ir už vairuotojo, keleivių ir kitų eismo dalyvių saugumą.

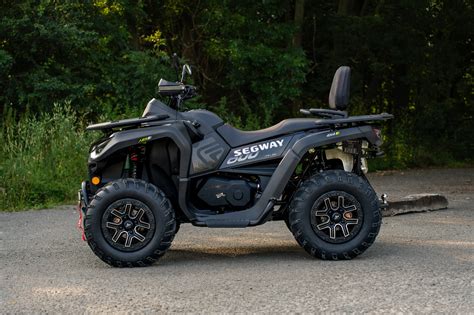

EPS keturračiuose: ne komforto, o saugumo technologija

Keturratį galima vadinti tarpine transporto priemone tarp visureigio ir krosinio motociklo, sujungiančia šių dviejų pasaulių privalumus. Keturračių vairas - kaip motociklo, tačiau jį sukioti padedantis elektroninis vairo stiprintuvas (EPS) - kaip automobilyje. Nors pirmasis keturratis su vairo stiprintuvu „Yamaha Grizzly“ pasirodė dar 2007-aisiais, ši technologija vis dar nėra savaime suprantamas komponentas keturračių rinkoje, kaip kad šiandieniniuose automobiliuose. Standartinėje komplektacijoje jį galima rasti tik brangesniuose, galingesniuose keturračiuose. Ekonominės klasės modeliuose EPS sistemos įrengiamos gerokai rečiau, o vidutinės klasės keturračiuose už ją dažniausiai tenka primokėti.

Keturračių lenktynininkas Antanas Kanopkinas teigia, kad ši sistema suteikia ne tik daugiau komforto, kartu tai - ir papildomo saugumo priemonė. „Vairo stiprintuvas visų pirma veikia ne tik kaip pagalbinė priemonė sukant vairą, bet ir kaip stabilizatorius, kuris sušvelnina vairo atmušimą važiuojant per duobes“, - aiškina A. Kanopkinas. Didžiausias jos privalumas - sugeriami stiprūs smūgiai. Jeigu važiuojant bekele trenkiamasi į duobę, kelmą ar kitą kliūtį keturračiu be vairo stiprintuvo, yra didelė tikimybė vairą pamesti iš rankų, nes jis bus išmuštas. Stiprintuvas eliminuoja smūgį į ratus ir leidžia išlaikyti keturračio kontrolę, taip nukraudamas didelę dalį vairavimo įtampos nuo vairuotojo pečių ir mažindamas jo nuovargį. „Važiavimas su stiprintuvu ir be jo skiriasi kaip diena ir naktis. Ir nepavargsti, ir gali laikyti gerokai didesnį greitį, o tai lemia, kad važiavimo malonumas kyla proporcingai. Be stiprintuvo greitai nepavažiuosi, o kitas dalykas - greitai važiuoti be jo nėra saugu“, - aiškina lenktynininkas.

Skirtingi vairavimo režimai ir keturračiuose

Kai kurie gamintojai siūlo keičiamų režimų EPS sistemą, kuri turi 3 veikimo lygius. Pavyzdžiui, vienas lygis gali praversti važiuojant per akmenis, kitas - lygiu keliu, asfaltu. „Čia keičiasi varža, o pagal tai - stiprintuvo veikimo galingumas. Vėlgi, viskas kaip automobilyje, kai būna „Comfort“, „Normal“ ar „Sport“ nustatymai. Pasirenki tą, kuris labiausiai tinka, ir važinėji. Tai ir su keturračiais: vieni važiuos su maksimaliu, kiti - su komfortiškiausiu sau nustatymu“, - pasirinkimo galimybes komentuoja A. Kanopkinas. Tokia sistema gali pasitarnauti skirtingose situacijose: važiuojant mažu greičiu, ropojant per akmenis ar sudėtingose vietose geriau turėti lengvą vairą, o lekiant dideliu greičiu lygesniu žvyrkeliu standesnis vairas suteiks daugiau informacijos apie priekinių ratų padėtį ant kelio ir daugiau informacijos apie patį kelią. Taip pat EPS reguliavimo galimybės gali būti naudingos tiems, kurie planuoja modifikuoti keturratį, ant jo uždėti didesnius ratus, kuriuos bus sunkiau pasukti.
