Vairo stiprintuvo veikimas ir tipai

Automobilių vairavimo sistemos yra esminės transporto priemonės valdymo dalys, padedančios vairuotojui lengvai sukti vairą. Šiuolaikinėse transporto priemonėse vairo stiprintuvai yra standartinė įranga, palengvinanti vairavimą ir didinanti saugumą. Yra dvi pagrindinės vairo sistemų kategorijos: mechaninės ir vairo stiprintuvo sistemos.

Mechaninė vairavimo sistema

Mechaninėje vairavimo sistemoje pagrindinė vairavimo energija yra vairuotojo fizinė jėga. Šią sistemą sudaro vairo valdymo mechanizmas, vairo pavara ir vairo perdavimo mechanizmas.

Kai automobilis apsisuka, vairuotojas sukuria vairo sukimo momentą, kuris perduodamas į vairo pavarą per vairo veleną, vairo universalią jungtį ir vairo pavaros veleną. Vairo pavara sustiprina šį momentą, o judesys po lėtėjimo perduodamas į vairo svirties svirtį, o vėliau į vairo šarnyro svirtį, pritvirtintą kairiojo posūkio jungtyje. Taip kairiojo posūkio jungtis ir kairysis posūkio ratas yra nukreipiami. Taip pat yra vairo trapecija, kuri atitraukia dešinįjį vairo mazgą ir jį paremiantį dešinįjį vairą.

Vairo trapeciją sudaro trapecijos svirtys, pritvirtintos prie kairiojo ir dešiniojo svirtelių, ir vairo trauklė, sujungta su trapecijos svirtimis kaip rutuliniai vyriai. Komponentų serija nuo vairo iki vairo veleno priklauso vairo mechanizmo valdymui, o sudedamosios dalys nuo vairo mechanizmo iki vairo trapecijos - vairo mechanizmui.

Pirmieji automobiliai neturėjo vairo stiprintuvo, todėl vairuotojas turėjo įdėti daug fizinės jėgos, kad pasuktų ratą, ypač manevruodamas. Dėl to senesniuose automobiliuose būdavo didžiuliai vairo ratai, kurie veikė kaip svertas, suteikiantis mechaninį pranašumą. Esminis mechaninis sprendimas, išlaikęs savo reikšmę iki šiol, yra stūmoklinė pavara (rack and pinion): vairo ratas suka krumpliaratį, o šis judina horizontalų strypą. Strypas perjungia judesį į ratų kampą. Ši sistema yra paprasta, patikima ir tiesiogiai susieta su vairuotojo ranka, todėl grįžtamojo ryšio pojūtis ant vairo yra informatyvus ir aiškus.

Vairo stiprintuvo sistemos

Vairo stiprintuvo sistema naudoja vairuotojo jėgas ir variklio galią kaip vairavimo energiją. Normaliomis sąlygomis tik nedidelę dalį vairavimo jėgos teikia vairuotojas, o didžiąją dalį variklio teikia vairo stiprintuvas. Tačiau sugedus vairo stiprintuvo vairuotojui turėtų būti suteikta galimybė savarankiškai atlikti vairavimo užduotį. Todėl vairo stiprintuvo sistema formuojama pridedant vairo stiprintuvo įtaisą prie mechaninės vairavimo sistemos.

Sunkvežimėms transporto priemonėms, kurių didžiausia bendroji masė yra didesnė kaip 50 t, sugedus vairo stiprintuvo įtampai, jėga, kurią vairuotojas mechanine pavara perduoda vairo jungčiai, yra pakankamai toli, kad būtų galima nukreipti vairą ir įgyvendinti vairavimą. Taigi tokio tipo automobilio vairo stiprintuvas turėtų būti ypač patikimas.

Vairo stiprintuvo sistemos yra trijų pagrindinių tipų: hidraulinės, elektrohidraulinės ir elektrinės.

Hidraulinis vairo stiprintuvas (HPS)

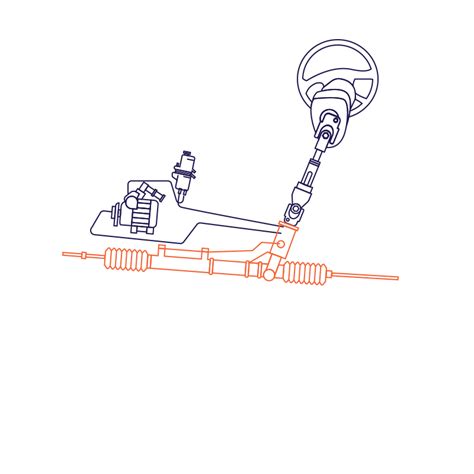

Hidraulinis vairo stiprintuvas yra viena pirmųjų įdiegtų vairo mechanizmų formų. Jo sudedamosios dalys yra vairo bakas, vairo alyvos pompa, vairo mechanizmo valdymo vožtuvas ir vairo stiprintuvo cilindras. Ši sistema naudoja skysčio slėgį, perduodamą iš siurblio, varomo variklio diržu.

Kai vairuotojas pasuka vairą, vairo svirties rankena varo vairą. Tiesios traukiamosios strypo įtempimas ant vairo svirties rankos pereina į trapecijos svirtį ir vairo kryžminį strypą, kad būtų perkeltas. Tuo pačiu metu vairo trauklė varo slankiojantį vožtuvą vairo valdymo vožtuve taip, kad vairo stiprintuvo cilindro dešinė kamera būtų sujungta su vairavimo baku esant nuliniam slėgio lygiui. Aukšto slėgio alyva iš tepalo siurblio patenka į kairę vairo stiprintuvo cilindro kamerą, taigi vairavimo jėgos cilindro stūmoklis gauna hidraulinę jėgą ir per stūmoklį įvedamas į svirtį, priversdamas ją pereiti. Tokiu būdu mažas vairavimo momentas, kurį vairuotojas taiko prie vairo, gali įveikti vairavimo pasipriešinimo momentą, kurį žemė taiko vairaračiui.

HPS privalumai ir trūkumai

• Privalumai:
  • Suteikia autentiškesnį pojūtį ir puikų grįžtamąjį ryšį su keliu, todėl kai kuriuose aukštos klasės sportiniuose automobiliuose vis dar naudojamos hidraulinės sistemos.
  • Gaminant pigiau.
  • Sistemos priežiūra taip pat yra pigesnė.
  • Naudojant hidraulinio vairo stiprintuvo alyvą, alyva padengia visus skirtingus komponentus, kurie trinasi, kad būtų geriau sutepti, taip mažinant dėvėjimąsi ir trintį.
• Trūkumai:
  • Nuolatinis siurblio darbas sunaudoja energiją, net kai asistavimo reikia mažai, todėl padidėja degalų sąnaudos ir išmetamųjų teršalų kiekis.
  • Dėl papildomos įrangos (siurblio, žarnų, skysčių) transporto priemonė yra sunkesnė.
  • Sistemos yra sudėtingesnės, palyginti su elektrinėmis.
  • Reikia reguliariai keisti vairo stiprintuvo skystį, o jo savybėms gali turėti įtakos temperatūra.
  • Polinkis į nuotėkį.

Elektrinis vairo stiprintuvas (EPS)

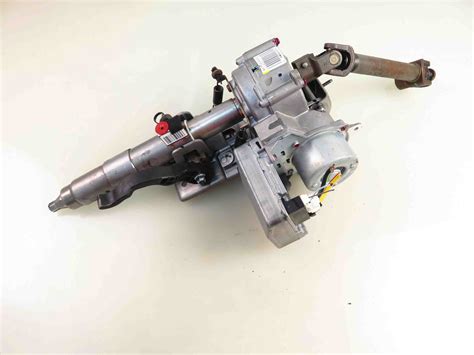

Elektrinis vairo stiprintuvas (EPS), dar žinomas kaip elektrinis vairo stiprintuvas (EPAS), yra moderni vairo stiprinimo sistema, kuri palaipsniui keičia tradicinius hidraulinius vairo stiprintuvus. EPS sistemos esmė yra elektrinis variklis, kuris padeda vairuotojui pasukti vairą, naudodamas elektros energiją.

EPS sistemos veikimas

EPS sistemos veikimas grindžiamas keliais pagrindiniais komponentais:

• Vairo sukimo momento jutiklis: Šis jutiklis matuoja vairuotojo sukimo momentą ant vairo. Kuo didesnis sukimo momentas, tuo didesnės pagalbos reikia.
• Valdymo blokas (ECU): ECU apdoroja informaciją iš vairo sukimo momento jutiklio, taip pat kitus duomenis, tokius kaip automobilio greitis, ir nustato, kiek pagalbos reikia suteikti.
• Elektrinis variklis: ECU aktyvuoja elektrinį variklį, kuris tiesiogiai arba per reduktorių padeda pasukti vairo mechanizmą.
• Vairo mechanizmas: Tai yra mechaninis komponentas, kuris tiesiogiai jungiasi su automobilio ratais ir leidžia juos pasukti. EPS sistema padeda vairuotojui pasukti šį mechanizmą lengviau.

EPS sistemos veikimas yra nuolatinis ir dinamiškas. Kai vairuotojas suka vairą, sukimo momento jutiklis siunčia signalą į ECU. ECU analizuoja šį signalą kartu su kitais duomenimis ir nustato reikiamą pagalbos lygį. Tada ECU aktyvuoja elektrinį variklį, kuris suteikia reikiamą pagalbą. Kuo didesnis vairuotojo sukimo momentas ir kuo mažesnis automobilio greitis, tuo didesnė pagalba suteikiama. Tai leidžia lengvai manevruoti automobiliu stovėjimo aikštelėje ar važiuojant lėtai. Važiuojant didesniu greičiu, pagalba sumažinama, kad vairuotojas jaustų geresnį automobilio valdymą ir stabilumą.

EPS tipai

Yra keletas EPS sistemų tipų, kurie skiriasi pagal elektrinio variklio padėtį ir veikimo būdą:

• Kolonėlės tipo EPS (C-EPS): Elektrinis variklis montuojamas ant vairo kolonėlės. Šis tipas yra kompaktiškas ir palyginti nebrangus, todėl dažnai naudojamas mažesniuose automobiliuose.
• Krumpliaračio tipo EPS (R-EPS): Elektrinis variklis tiesiogiai veikia vairo krumpliaratį. Šis tipas yra galingesnis ir tikslesnis, todėl dažnai naudojamas didesniuose ir sportiniuose automobiliuose.
• Dvigubo krumpliaračio tipo EPS (DP-EPS): Šis tipas turi du krumpliaračius - vieną vairuotojui, kitą - elektriniam varikliui. Tai leidžia dar tiksliau valdyti vairo stiprintuvą ir užtikrinti geresnį pojūtį vairuojant.

EPS privalumai ir trūkumai

• Privalumai:
  • Energijos efektyvumas: EPS naudoja elektros energiją tik tada, kai reikia suteikti pagalbą, todėl sumažėja degalų sąnaudos ir išmetamųjų teršalų kiekis.
  • Pritaikomumas: EPS galima pritaikyti prie skirtingų vairavimo sąlygų ir vairuotojų pageidavimų. ECU gali būti programuojamas, kad suteiktų skirtingą pagalbos lygį.
  • Patobulintas vairavimo pojūtis: EPS gali užtikrinti geresnį vairavimo pojūtį ir tikslesnį valdymą.
  • Mažesnė priežiūra: EPS neturi hidraulinių komponentų, todėl sumažėja priežiūros poreikis ir išvengiama galimų nuotėkių.
  • Suderinamumas su pažangiomis vairavimo sistemomis (ADAS): EPS yra lengvai integruojamas su ADAS sistemomis, tokiomis kaip automatinis parkavimas, juostos palaikymas ir avarinis stabdymas.
  • Pašalina nerimą dėl nuotėkio ir turi mažiau dalių.
• Trūkumai:
  • Kaina: EPS sistemos gali būti brangesnės nei HPS, tačiau šis skirtumas palaipsniui mažėja.
  • Vairavimo pojūtis (kai kuriuose modeliuose): Kai kurie vairuotojai teigia, kad ankstyvosios EPS sistemos nesuteikia tokio paties "natūralaus" vairavimo pojūčio kaip HPS.
  • Priklausomybė nuo elektros: Jei elektros sistema sugenda, vairo stiprintuvas gali nustoti veikti. Tačiau šiuolaikinėse EPS sistemose paprastai yra atsarginiai mechanizmai.
  • Dalys yra brangesnės ir gali lengviau sugesti.

Elektrohidraulinis vairo stiprintuvas

Elektrohidraulinis vairo stiprintuvas yra tarpinis variantas tarp hidraulinės ir elektrinės sistemos. Ši sistema sujungia hidraulikos jėgą su elektriniu valdymu, siekiant pagerinti efektyvumą ir pritaikomumą, išlaikant dalį hidraulinės sistemos "pojūčio".

EPS ir HPS palyginimas

Štai palyginimas tarp EPS ir HPS sistemų:

Vairavimo dinamika ir sauga

Vairo stiprintuvas nėra vien komforto dalykas. Jis tiesiogiai veikia automobilio valdomumą, stabilumą ir tai, kaip greitai vairuotojas gali reaguoti ekstremaliose situacijose. Keičiant asistavimo lygį keičiami ir pojūčiai: per daug asistencijos - mažai informacijos apie kelio paviršių; per mažai - didesnis fizinis krūvis.

Autonominėms transporto priemonėms vairo stiprintuvas tampa tilteliu tarp žmogaus ir elektronikos. Tikslus, programuojamas važiuoklės valdymas leidžia sinchronizuoti vairą su vairavimo pagalbos sistemomis, pavyzdžiui, eismo juostos palaikymu ar automatinio parkavimo moduliu.

Vairo stiprintuvo gedimo požymiai ir pavojai

Vairo stiprintuvo sistemos gedimas mažina vairavimo komfortą ir gali būti pavojingas, nes pasikeičia vairo pojūtis ir jėgos, reikalingos vairui pasukti, dydis. Toks netikėtas pasikeitimas gali būti eismo įvykio arba net skaudžios avarijos priežastis.

Štai keletas požymių, kurie gali rodyti vairo stiprintuvo gedimą:

• Padidėjęs pasipriešinimas sukant vairą gali rodyti mechaninį siurblio arba sistemos gedimą.
• Netolygus siurblio veikimas ar jo užstrigimas gali reikšti oro patekimą į sistemą arba blogą diržo įtempimą.
• Garsus „ūžimas“ dažniausiai rodo per mažą skysčio lygį, dėl kurio siurblys siurbia orą, sukeldamas šį garsą.
• Užsidegusi kontrolinė lemputė prietaisų skydelyje su vairo kontūru ir šauktuku.

Ignoruojant hidraulinės sistemos gedimą gali kilti rimtų pažeidimų, pavyzdžiui, esant hidraulinio skysčio trūkumui, gali užsikirsti hidraulinis siurblys, o dėl staigaus pažeidimo ar rimto gedimo važiuojant galima prarasti automobilio kontrolę.

Jei vairuojant automobilį vairas sukasi sunkiau nei įprastai, vairo stiprintuvas veikia su pertraukomis, užsidegė kontrolinė lemputė skydelyje arba krenta hidraulinio skysčio lygis, kuo skubiau apsilankykite autoservise.

Jei vairo stiprintuvo gedimas įvyko važiuojant, reikia saugiai sustoti. Išjungus variklį verta patikrinti sistemos būklę ir susisiekti su specialistu. Patys galite patikrinti, ar neperdegė saugiklis, ar nėra stiprintuvo skysčio prasisunkimų, ar skysčio lygis nėra per žemas. Dar viena dažna vairo stiprintuvo sistemos gedimo priežastis - nutrūkęs vairo stiprintuvo siurblio pavaros diržas. Įvertinkite, ar diržas yra savo vietoje ir ar nėra pažeistas, įplyšęs.

Vairo stiprintuvo siurblio konstrukcija ir veikimas

Vairo stiprintuvo siurblys yra vienas iš svarbiausių vairo sistemos elementų. Tipinė hidraulinė pompa, veikianti vairo stiprintuvo sistemoje, yra mentinė pompa. Viduje yra rotorius su mentelėmis, kurios sukuria spaudimą sistemoje. Šis spaudimas perduodamas į vairo pavarą, palengvinant vairavimą. Siurbliai gali būti varomi klinikiniais arba daugiagrioveliais diržais, todėl jų veikimas turi įtakos variklio galiai ir degalų sąnaudoms.

Vairo stiprintuvo siurblys veikia nuolat, net važiuojant tiesiai. Skystis cirkuliuoja tarp pavarų ir siurblio, taip užtikrinant, kad vairas pats nepasuktų į vieną pusę. Kai vairuotojas suka vairą, skystis teka į tam tikrą kamerą, sukuriant spaudimą, kuris verčia ratus pasisukti į norimą pusę.

Priežiūra, diagnostika ir ateities perspektyvos

Reguliari vairo sistemos priežiūra yra būtina tinkamam veikimui. Tai apima tiek skysčių lygio ir sandariklių patikrinimą, tiek elektroninių jutiklių ir laisvų jungčių stebėjimą. Diagnostikos įrankiai leidžia nuskaityti klaidų kodus ir nustatyti, ar problema susijusi su mechanika, ar su programiniu valdymu.

Elektrinės sistemos priežiūra

Jei stiprintuvas elektrinis, pirmiausia reikia vengti perkaitimo dėl intensyvios eksploatacijos miesto ar bekelės režimu. Vengti intensyviai ir ilgą laiką manevruoti be pertraukų, ypač važiuojant lėtai, nes tai gali sukelti perkaitimą. Taip pat būtina pasirūpinti akumuliatoriaus būkle ir jo tinkamu įkrovimu.

Hidraulinės ir elektrohidraulinės sistemos priežiūra

Eksploatuojant automobilį su hidrauline arba elektrohidrauline sistema pagrindinė užduotis yra hidraulinio skysčio, nurodyto automobilio gamintojo specifikacijoje, keitimas ir jo lygio papildymas. Stiprintuvo skysčio negalima maišyti su kitokiais, skirtingas specifikacijas turinčiais skysčiais. Automobilio gamintojas nurodo, kas kiek laiko turi būti keičiamas vairo stiprintuvo skystis. Specialistai rekomenduoja keisti skystį kas dvejus metus arba kas 30 tūkst. km ridos. Taip pat būtina laiku, daugiausia kas 60 tūkst. km ridos, arba kaip nurodo automobilio gamintojas, nepamiršti pakeisti hidraulinio siurblio pavaros diržą.

Papildomos priemonės vairo sistemai

Galima naudoti esterių bazėje kurtą sintetinį vairo stiprintuvo skysčio priedą. Kartu veikdami unikalūs sintetiniai esterio skysčiai ir aukštųjų technologijų galingi priedai pagerins veikimą, taip pat hidraulinio skysčio terminį ir oksidacijos stabilumą.

Sustiprintas gelis revitalizantas EX120 skirtas vairo stiprintuvo hidraulinio apsaugai nuo dilimo ir atstatomajam remontui jo neišardant. Gelis revitalizantas ant besitrinančių detalių paviršių suformuoja naują metalo keramikos sluoksnį.

Ateities perspektyvos

EPS technologijos nuolat tobulėja. Ateityje galime tikėtis dar efektyvesnių, tikslesnių ir pritaikomesnių EPS sistemų. Taip pat tikėtina, kad EPS taps dar labiau integruotas su ADAS sistemomis, leidžiančiomis automobiliams visiškai autonomiškai valdytis. Naujos technologijos, tokios kaip "vairavimas laidais" (steer-by-wire), kur mechaninis ryšys tarp vairo ir ratų yra visiškai pašalinamas ir pakeičiamas elektroniniais signalais, galėtų būti ateities EPS pagrindas. Tai atvertų dar daugiau galimybių pritaikyti vairavimo pojūtį ir integruoti sistemas su autonominio vairavimo funkcijomis.

Dr. Jonas Petrauskas, transporto sistemų inžinerijos specialistas, pabrėžia: „Elektrinės sistemos suteikia galimybę ne tik sumažinti energijos sąnaudas, bet ir tiksliai reguliuoti vairo pojūtį programiškai. Tai svarbu tiek saugumui, tiek naudotojo pasitenkinimui. Tačiau svarbiausia - išlaikyti mechaninį ryšį, kuris suteikia vairuotojui pasitikėjimo pojūtį ir aiškią grįžtamąją informaciją.“
