Žmogaus socialinės raidos indekso (HDI) skaičiavimas ir HDI PCB technologijos paaiškinimas

Šiame išsamiame vadove nagrinėjamas Žmogaus socialinės raidos indeksas (ŽSRI), arba HDI (angl. Human Development Index), jo skaičiavimo principai ir reikšmė valstybių socialiniam išsivystymui. Taip pat aptariama kita reikšmė - HDI PCB (High-Density Interconnect Printed Circuit Board) technologija, jos tipai, gamybos procesai ir pritaikymas šiuolaikinėje elektronikoje.

Žmogaus socialinės raidos indeksas (HDI): Samprata ir skaičiavimas

Žmogaus socialinės raidos indeksas (ŽSRI), pasaulyje naudojamas nuo 1990 m., Lietuvoje - nuo 1994 m., yra sudėtinis rodiklis, kuriuo matuojamas visų pasaulio valstybių gyventojų vidutinė gyvenimo trukmė, raštingumo lygis, švietimo lygis ir pragyvenimo lygis. Jis parodo, ar šalis turi ekonomines, kvalifikacijos, žinių ir išsilavinimo galimybes bei sąlygas siekti pažangos ir sveikai gyventi. HDI indeksas apskaičiuojamas skaičiais nuo 0 iki 1 (maksimalus rodiklis).

HDI komponentės

HDI indeksas stovi ant trijų pagrindinių komponenčių:

1. Ekonominis išsivystymas: matuojamas bendromis nacionalinėmis pajamomis, tenkančiomis vienam gyventojui, koreguojant pagal perkamąją galią.
2. Išsilavinimas: matuojamas dviem aspektais - kiek vidutiniškai metų mokėsi suaugę (25 metų ir vyresni) šalies gyventojai ir kiek vidutiniškai metų mokosi jaunimas.
3. Sveikata ir gyvenimo trukmė: matuojama vidutine tikėtina gyvenimo trukme.

Vilniaus universiteto Ekonomikos ir verslo administravimo fakulteto Kiekybinių metodų ir modeliavimo katedros docentė dr. Vita Karpuškienė pažymi, kad Lietuvoje stipriausioji indekso komponentė yra išsilavinimas, o silpniausios - sveikatos ir gyvenimo trukmės rodikliai.

Lietuvos vieta HDI reitinge

Lietuva pagal sąlygas pažangai patenka į labai išsivysčiusių šalių grupę. Išsivysčiusių šalių grupėje mūsų šalis yra nuo 2005 m., o labai išsivysčiusių šalių - jau 5 metus (2018 m. duomenimis). Pagal naujausią reitingą Lietuva užima 35 vietą (indeksas 0,858) tarp 189 valstybių ir priskiriama labai išsivysčiusių šalių grupei. 2011 m. Lietuva užėmė 40-ą vietą tarp 187 valstybių ir pirmą kartą buvo priskirta prie itin aukšto socialinio išsivystymo lygio šalių.

Palyginimui, 2017 m. Pasaulio žemėlapyje indekso pasiskirstymas atrodė taip:

• Labai išsivysčiusi šalis: ŽSRI 0,800 ir daugiau.
• Išsivysčiusi šalis: ŽSRI 0,700-0,799.
• Besivystanti šalis: ŽSRI 0,550-0,699.
• Mažai išsivysčiusi šalis: ŽSRI mažiau nei 0,550.

2018 m. reitinge pirmąją vietą užėmė Norvegija (0,953), o žemiausia vieta atiteko Vakarų Afrikos valstybei Nigeriui (0,354). Lietuvos (0,858) HDI aukštyn kelia gyventojų išsilavinimas (vidutinė mokymosi trukmė ≈13 metų), o žemyn smukdo sveikatos ir gyvenimo trukmės rodikliai (vidutinė gyvenimo trukmė ≈74,8 metai).

Skurdo ir nelygybės problema Lietuvoje

Nors Lietuva patenka į labai išsivysčiusių šalių grupę, skurdo ir nelygybės problemos išlieka aktualios. Pasak dr. V. Karpuškienės, statistiniai skurdo rodikliai tiesiogiai priklauso nuo ekonomikos lygio ir gyventojų pajamų. Paradoksalu, kad 2008-2009 m. sunkmečiu skurdas buvo mažiausias, nes skurdo riba laikomos pajamos, sudarančios 60 proc. medianinių pajamų. Augant vidutinei ir viršutinei algų ribai, pajamų mediana didėja, todėl didėja ir skurdo ribos reikšmė.

Minimaliosios mėnesinės algos (MMA) didinimas Lietuvoje nuo 2008 m. dvigubai, deja, nesumažino skurdo ir nelygybės, o atvirkščiai, per tuos metus skurdas ir nelygybė tik padidėjo. Anot A. Brazausko, nepamatuotas MMA didinimas gali mažinti užimtumą, pavyzdžiui, didėja automatinių kasų prekybos centruose.

Alkoholizmo problema

Ypač opi Lietuvoje yra alkoholizmo problema. Pagal Pasaulio sveikatos organizacijos statistiką, Lietuva iš 180 šalių suvartoja daugiausia alkoholio vienam gyventojui. Nors 2017 m. alkoholio kainos dėl akcizo padidinimo stipriai išaugo, o legaliai parduoto alkoholio vartojimas sumažėjo, ilgalaikiai rezultatai dėl prevencinių priemonių (pardavimo laiko, pirkėjų amžiaus apribojimo) bus matomi po 2018 m. lapkričio apklausos.

Dr. V. Karpuškienės nuomone, po Pasaulio sveikatos organizacijos pranešimo, kai visuomenė ir valdžia rimtai susirūpino dėl padėties, per penkerius-šešerius metus alkoholio vartojimas turėtų sumažėti, nebūtinai dėl ribojančių priemonių, o greičiau dėl pačių žmonių sąmoningumo išraiškos. Tačiau nuolat girtaujančių grupė (7 proc. alkoholio vartotojų, išgeriančių didžiąją dalį alkoholio) vargu ar pasikeis. Svarbu iš tos aplinkos ištraukti vaikus ir jaunimą.

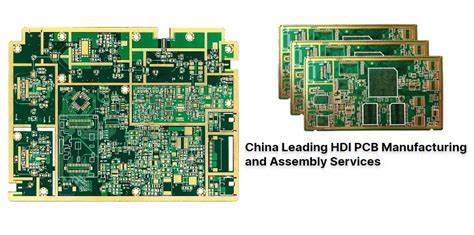

HDI PCB: Didelio tankio sujungimo spausdintinės plokštės

Dabartinėje sparčios elektroninių gaminių plėtros, miniatiūrizacijos ir didelio našumo eroje HDI PCB (angl. High-Density Interconnect Printed Circuit Board) technologijos tapo pagrindine jėga, skatinančia elektroninių prietaisų technologines inovacijas. HDI PCB užtikrina sudėtingus dizainus ir didelės spartos sujungimus dėl savo kompaktiško dydžio ir puikių funkcijų.

HDI PCB charakteristikos ir gamyba

Didelio našumo plokštės turi itin smulkias linijas ir sandariai supakuotus komponentus, skirtus įrengti daugiau jungčių mažesniame plote. Šios plokštės gali būti sluoksniuojamos naudojant pažangias technologijas ir turi patikimus elektros laidus, todėl jos yra būtinos šiuolaikiniuose įrenginiuose. HDI plokščių sluoksniai apima:

• Mikroperforacijos (Microvias): mažos, lazeriu išgręžtos skylės, jungiančios gretimus sluoksnius.
• Aklosios perforacijos (Blind vias): jungia išorinį sluoksnį su vidiniu sluoksniu, bet nepragręžia visos plokštės.
• Paslėptos perforacijos (Buried vias): jungia du ar daugiau vidinių sluoksnių ir nėra matomos išoriniuose sluoksniuose.

Šie kanalai jungia sluoksnius neužimdami per daug vietos, leidžiant inžinieriams pasiekti itin tankius sujungimus, atsižvelgiant į signalo vientisumą.

Gamybos procesas

HDI PCB gamyba reikalauja tikslumo kiekviename žingsnyje. Gamintojai pirmiausia užbaigia sluoksnių išdėstymą. Mikrovia PCB gręžiama naudojant pažangią lazerinę įrangą. Kitame etape atliekamas vario padengimas, siekiant sustiprinti elektros kelius. Po padengimo plokštė gali būti vaizduojama, ėsdinama ir laminuojama.

Dielektrikai ir vario svoriai iš esmės lemia elektrines charakteristikas, atsparumą karščiui ir mechaninį stabilumą. HDI PCB gamintojai turi pasirinkti medžiagas taip, kad būtų užtikrintas kompromisas tarp signalo reikalavimų ir šilumos valdymo problemų.

HDI PCB tipai

HDI plokščių struktūros gali būti simetrinės, asimetrinės ir savavališkos jungtys.

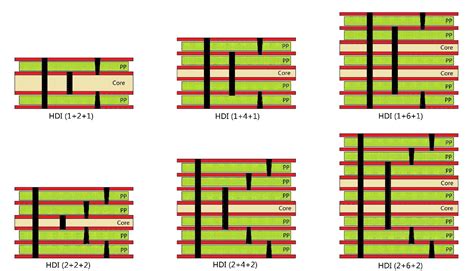

Simetrinės HDI struktūros (standartinis hierarchinis vaizdavimas)

Šios struktūros pasižymi subalansuotu sluoksnių išdėstymu. Standartiniai tipai apima:

• Pirmos eilės HDI: 1+N+1 sluoksniai (pvz., viršutinis ir apatinis standūs sluoksniai su N lanksčiais sluoksniais tarp jų).
• Antros eilės HDI: 2+N+2 sluoksniai.
• Trečios eilės HDI: 3+N+3 sluoksniai.
• Ketvirtos eilės HDI: 4+N+4 sluoksniai.
• Dešimtos eilės HDI: 10+N+10 sluoksnių.

Šiuose tipuose „N“ reikšmę galima reguliuoti, kad būtų pasiektas norimas plokštės storis.

1+N+1 sluoksnių HDI struktūra

Šios struktūros viršutinis ir apatinis sluoksniai yra patvarūs, standūs PCB, kurie tarnauja kaip atraminis karkasas. Viduriniai „N“ sluoksniai yra lanksčios PCB, suteikiančios plokštei puikų lankstumą, leidžiantį atlikti specialias funkcijas, tokias kaip lenkimas ir lankstymas. Tai ypač naudinga nešiojamiesiems prietaisams, pavyzdžiui, išmaniosioms apyrankėms, kur standi dalis neša pagrindinius komponentus, o lanksti dalis prisitaiko prie riešo linkio.

Gamybos ir kokybės kontrolės punktai 1+N+1 struktūrai:

• Labai svarbus standaus ir lanksčio sluoksnių sujungimo procesas.
• Naudojama didelio tikslumo lazerinio gręžimo technologija mikro skylutėms kurti.
• Laminavimo etape ypatingas dėmesys skiriamas prepregų parinkimui ir laminavimo parametrų tikslumui.
• Gręžiant optimizuojami lazerinio gręžimo parametrai, siekiant išvengti lanksčios medžiagos pažeidimo.
• Prieš laminuojant griežtai tikrinamas standžiojo ir lanksčiojo sluoksnių kraštų lygumas.
• Lazeriniu būdu išgręžus lankstųjį sluoksnį, mikroskopu patikrinama skylės sienelės kokybė.
• Po vario padengimo atliekamas lenkimo bandymas, siekiant patikrinti sukibimą ir elektrinį stabilumą.

3+N+3 sluoksnių HDI struktūra

Šioje struktūroje kiekvienoje pusėje yra trys standūs plokštės sluoksniai, kurie sąveikauja tarpusavyje, kad užtikrintų tvirtą fizinę atramą ir stabilų pagrindą elektros jungtims. Išorinis standus sluoksnis naudojamas elektroniniams komponentams montuoti ir apsaugo vidines grandines. Vidurinis standusis sluoksnis atlieka pagrindinį vaidmenį signalo perdavime ir energijos paskirstyme. Viduriniai „N“ sluoksniai yra lankstūs, suteikiantys plokštei lankstumą ir prisitaikantys prie sudėtingų erdvės išdėstymų. Tai plačiai naudojama aukščiausios klasės išmaniuosiuose telefonuose, planšetiniuose kompiuteriuose ir pramoninio valdymo įrenginiuose.

Gamybos ir kokybės kontrolės punktai 3+N+3 struktūrai:

• Vidinio sluoksnio grandinės gamyboje atsižvelgiama į skirtingų standžių ir lanksčių sluoksnių grandinės charakteristikas.
• Laminavimo procesas yra sudėtingesnis, reikalaujantis daugkartinio laminavimo aukštoje temperatūroje ir slėgyje.
• Gręžiant naudojama speciali įranga ir vario dengimo procesai įvairioms skylėms (gilioms, pereinamosioms).
• Paviršiaus apdorojimo etape parenkami tinkami apsauginiai ir litavimo apdorojimo metodai, atsižvelgiant į taikymo sritis (pvz., atsparumas aukštai/žemai temperatūrai ir spinduliuotei aviacijos ir kosmoso pramonėje).
• Atliekami elektromagnetinio suderinamumo (EMS) bandymai pramoninio valdymo plokštėms.
• Kosmoso ir aviacijos plokštėms atliekami aukštos ir žemos temperatūros ciklo bandymai, spinduliuotės bandymai.

Savavališkas sujungimas (Any-Layer HDI)

Savavališkas sujungimas reiškia, kad tarp kiekvieno sluoksnio reikalingos aklosios angos (vias). Pavyzdžiui, 10 sluoksnių plokštės struktūrą galima pavaizduoti kaip 1+1+1+1+1+1+1+1+1+1. Ši struktūra kelia griežtus storio apribojimus: kiekvieno sluoksnio storis negali viršyti 0,1 milimetro. Jei kiekvieno sluoksnio storis viršija šią ribą, teoriškai sunku įvykdyti projektavimo reikalavimus.

Asimetrinės ir netaisyklingos HDI struktūros

Be standartinių simetrinių struktūrų, egzistuoja daug asimetrinių ir netaisyklingų HDI struktūrų, pavyzdžiui, 2+N+4, 4+6, 5+8 ar 14+2+7. Šios nestandartinės struktūros yra sukurtos taip, kad atitiktų specifinius skirtingų pritaikymų reikalavimus, nors jų konstrukcija ir gamyba yra sudėtingesnės.

Specialūs HDI plokščių tipai

Aukštos eilės HDI grandinių plokštės

Aukšto lygio HDI plokštės yra aukščiausio lygio HDI technologija, naudojanti daugiau sluoksnių ir itin sudėtingas sujungimo struktūras. Jos pasiekia itin didelį grandinių tankį, gali integruoti daug elektroninių komponentų labai mažoje erdvėje ir dar labiau sumažinti bendrą plokštės dydį.

Pritaikymas: Šios plokštės atlieka nepakeičiamą pagrindinį vaidmenį srityse, kuriose keliami itin aukšti elektroninių prietaisų našumo reikalavimai, pavyzdžiui, 5G ryšio bazinių stočių įranga ir didelio našumo skaičiavimo serveriai.

Technologijos tyrimų ir plėtros iššūkiai ir sprendimai:

• Tarpsluoksninių signalų trukdžių problema: sprendžiama diegiant pažangias signalų izoliavimo technologijas, optimizuojant sluoksnių struktūrą ir naudojant mažai nuostolių turinčias medžiagas.
• Mikroskylių gamyba ir didelio tikslumo grandinės: nuolat tobulinamas procesų lygis, naudojant pažangią lazerinio apdorojimo įrangą ir tikslaus ėsdinimo technologiją.
• Daugkartinis laminavimas: griežtai kontroliuojamas slėgio ir temperatūros vienodumas po kiekvieno laminavimo, atliekamas rentgeno tyrimas, siekiant patikrinti tarpsluoksnių sulygiavimą.
• Gręžimo procesas: skirtingoms skylėms taikomos skirtingos gręžimo strategijos ir įrangos parametrai, siekiant užtikrinti padėties tikslumą ir kokybę.
• Vario dengimas: sustiprinamas vario dengimo sluoksnio sukibimo stiprumo nustatymas tarp skirtingų sluoksnių, siekiant užtikrinti elektros jungčių patikimumą.

Pagrindiniai kokybės kontrolės taškai aukštos eilės HDI struktūroms:

• Po kiekvieno laminavimo atliekamas rentgeno tyrimas.
• Pereinamosioms skylėms, jungiančioms standųjį ir lanksčiąjį sluoksnius, po gręžimo taikomas specialus skylės sienelės apdorojimo procesas.
• Gatavos spausdintinės plokštės vibracijos bandymai atliekami imituojant vibracijos aplinką.

HDI plokščių pritaikymas

Dėl savo mažo dydžio ir didelio funkcionalumo HDI plokštės naudojamos įvairiuose įrenginiuose:

• Išmanieji telefonai, planšetiniai kompiuteriai ir nešiojamieji įrenginiai: užtikrina kompaktiškumą ir didelį našumą.
• Telekomunikacijų įranga ir tinklo įranga: leidžia greitai perduoti duomenis.
• Medicininiai prietaisai: reikalinga didelio tikslumo ir patikima elektronika.
• Automobilių pramonė: pažangios vairuotojo pagalbos sistemos (ADAS) ir informacinės pramogos sistemos.
• Pramoninis valdymas ir aviacijos ir kosmoso pramonė: reikalingas atsparumas ekstremalioms sąlygoms ir aukštas patikimumas.

HDI plokščių kainos veiksniai ir optimizavimas

HDI plokštės kaina gali skirtis priklausomai nuo kelių veiksnių:

• Dydis ir sluoksnių skaičius: kuo didesnė ir daugiau sluoksnių, tuo didesnė kaina.
• Naudojamų kiaurymių tipas: mikroperforacijos, aklosios ar paslėptos perforacijos.
• Pasirinktos medžiagos: dielektrikai ir vario svoriai.
• Užsakomų vienetų skaičius: didesni kiekiai dažnai leidžia derėtis dėl nuolaidų.
• Pažangios funkcijos: geresnės funkcijos paprastai kainuoja daugiau, tačiau nauda dažnai pateisina šias išlaidas našumo padidėjimu ir vietos taupymu.

Norint optimizuoti išlaidas, rekomenduojama atlikti prototipų testavimą prieš pradedant visapusišką gamybą. Dizaino pakeitimai mažų tiražų gamybos metu yra daug pigesni. Taip pat stenkitės derėtis dėl kiekio nuolaidų arba standartizuoto sluoksnių skaičiaus, kad sumažintumėte vieneto kainą.

Kokybės kontrolė ir bandymai

Didelio tankio sujungimo PCB reikalauja griežtų bandymų. Ankstyvas defektų aptikimas įmanomas taikant šiuos metodus:

• Automatinė optinė patikra (AOI): nustato defektus, tokius kaip trūkstamos grandinės ar trumpieji jungimai.
• Bandymas skraidančiais zondais: tikrina elektros jungtis tarp komponentų.
• Rentgeno spindulių analizė: leidžia pamatyti vidinius sluoksnius ir aptikti paslėptus defektus.
• Terminis valdymas: kruopštus šilumos išsklaidymo planavimas yra labai svarbus didelio tankio plokštėms.
• Varžos suderinimas: užtikrina signalo vientisumą didelės spartos programose.

Geras projektavimas puikiai padeda išvengti silpnų taškų ir signalo pertraukimų. Inžinieriai turi tinkamai išlaikyti laidų plotį, tarpus ir perėjimų išdėstymą.

Ateities tendencijos

Mažesnių elementų ir daugiau sluoksnių tendencija tęsiasi. Pasyvieji komponentai, įmontuoti į grandinę, ir lankstūs pagrindai vis labiau populiarėja pramonėje. 5G, dirbtinio intelekto ir daiktų interneto įrenginių plitimo kontekste pažangių HDI sprendimų paklausa tikriausiai išaugs. Inžinieriai gilinasi į 3D sluoksniavimo, komponentų įterpimo ir lanksčių HDI formatų sritis, kad atitiktų didėjančius vartotojų lūkesčius dėl mažesnio dydžio ir greitesnių elektroninių prietaisų.
