Turbinų balansavimas ir remontas: išsami informacija

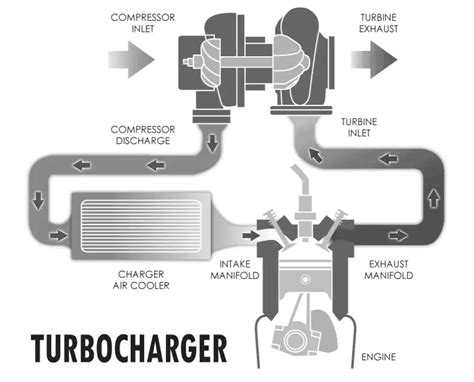

Turbokompresorius - nedidelė, tačiau labai svarbi variklio dalis. Sugedus turbokompresoriui, arba trumpai tariant turbinai, būtina imtis kuo skubesnių jos remonto darbų.

Turbinų gedimai ir jų priežastys

Remontuojame sulūžusias, švilpiančias, netraukiančias, dūminančias ar kitų gedimų turinčias turbinas. Nustatome gedimų priežastis ir suteikiame 12 mėn. garantiją. Parduodame restauruotus ir naujus turbokompresorius, turbinų kartridžus, vakuuminius bei elektrinius aktuatorius ir kitas turbinų dalis.

Turbinos ašies disbalansas

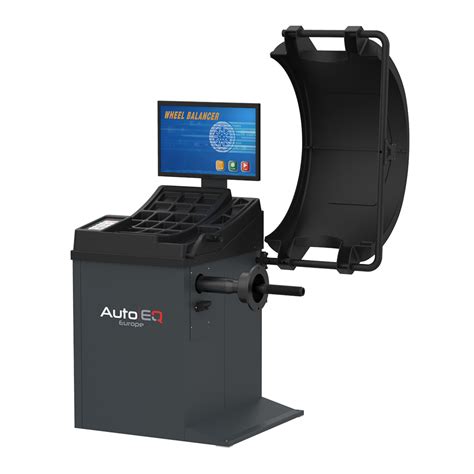

Turbinos remontas daug kam gali pasirodyti labai paprastas darbas, tad gali kilti klausimas - kam reikalingi specializuoti servisai turbinų remontui? Kur paslaptis? Geriausias pavyzdys yra automobilio ratas. Kai pakeičiamos padangos, ratai balansuojami. Tai padaryti galima tik turint specialią įrangą. Disbalanso pamatyti negalime, bet puikiai pajaučiame, kai ratai būna neišbalansuoti. Taip yra ir su turbinos ašimi - ją reikia išbalansuoti. Tam darbui atlikti reikalinga speciali įranga - balansavimo staklės. Jos išsuka turbinos ašį iki 120 000 - 210 000 apsukų per minutę.

Neišbalansuota ašis pradeda vibruoti, skleisti specifinį garsą - kaukimą, bei riboja apsukų greitį. Ašis plakasi į įvorės sieneles, plėsdama jos ertmę. Atsiranda šoninis klibėjimas, padidėja tepalo pralaidumas ir dūmingumas. Iškyla grėsmė užkišti katalizatorius.

Subalansuota ašis sukasi centre beveik neliesdama įvorės sienelių, apgaubta tepalo slėgio plėvelės. Sumažėja trintis, lengviau sukasi turbina, o pratekantis tepalas stabilizuoja temperatūrą.

Turbinos valdymo sistemos gedimai

Didžioji dauguma turbinų yra reguliuojamos slėginiais, vakuuminiais arba elektriniais valdikliais - aktuatoriais. Dėl to neišvengiamai svarbu turėti specialios įrangos turbinų sureguliavimui patikrinti ir jas tinkamai, kokybiškai sureguliuoti.

Turbinos aktuatorius reguliuoja pro darbinį veleną praeinančių dujų srautą. Šio srauto išmatavimu paremta daugelio reguliavimo stendų technologija. Deja, tai neužtikrina sureguliavimo kokybės. Kintamos geometrijos (VNT) mentelės ne tik reguliuoja išmetamųjų dujų srautą, bet ir keičia dujų atakos kampą į turbinos veleno sparną. Vadinasi, keičia turbinos apsukas ir suspaudimo laipsnį kompresoriaus pusėje (aliuminėje kriauklėje). Abejones išsklaidyti gali tik rimti ir brangūs turbinų reguliavimo stendai „Cimat“, kurie pranoksta kitus savo galimybėmis. Reguliuojama turbina dirba lyg ant variklio.

Profesionalus turbokompresorių remontas

Turbokompresorių remontas yra sudėtingas procesas, kurio negalima atlikti be aukšto tikslumo įrangos, kokybiškų atsarginių dalių ir darbo patirties. Mūsų įmonė turi ilgametę patirtį turbokompresorių remonto srityje. Naudojame moderniausią įrangą ir aukščiausios kokybės medžiagas, kad užtikrintume nepriekaištingą rezultatą.

Turbinų taisymas - tai kompleksinė paslauga, apimanti ne tik fizinį turbinų gedimų šalinimą, bet ir išsamias diagnostines procedūras. Mūsų automobilių servisas Kaune teikia aukščiausios kokybės turbinos remonto, turbinos restauravimo ir turbinos keitimo paslaugas - nuo pradinės analizės iki garantinio aptarnavimo. Tai apima ne tik turbinų taisymą, bet ir modernią balansavimo bei valdymo sistemos priežiūrą.

Turbinos remonto etapai

1. Turbokompresoriaus išardymas ir valymas: gera pradžia - pusė darbo. Tinkamai išardžius turbiną, privaloma ją gerai išvalyti. Kiekviena turbinos detalė valoma atskirai, tuo pačiu ją kruopščiai apžiūrint. Turbinos dalis plauname specialioje plovykloje.
2. Detalių parinkimas ir balansavimas: išvalius turbokompresorių ir parinkus pagal katalogą tik kokybiškas, tinkamas remontuoti turbiną, naujas dalis, būtina subalansuoti turbiną. Balansavimas vyksta trimis etapais.
   • Velenų balansavimas: pradžioje reikia subalansuoti veleną. Jį balansuojant reikia atsižvelgti į veleno kokybę. Tik kokybiško gamintojo velenai balansuojasi gerai. Pigūs, nekokybiški velenai gali greitai sulūžti dėl prastos lydinio kokybės arba visai nesibalansuoti.
   • Sparnuotės balansavimas: surinktas kartridžas montuojamas į didelių apsukų balansavimo stakles (kurios pasiekia daugiau nei 200 000 apsisukimų) ir balansavimo eigoje ašies vibracija mažinama iki minimaliausio gamintojo reikalaujamo lygio. Stendo pagalba yra paduodama darbinės temperatūros (apie 80 laipsnių) alyva į kartridžą 3-5 atmosferų slėgiu. Balansavimo metu turbinos balansavimo apsukos siekia iki 200-250 tūkst.
   • Galutinis balansavimas: po pradinio balansavimo šerdis dar kartą tikrinama ir, jei reikia, atliekami papildomi koregavimai, kol pasiekiamas optimalus balansas.
3. Turbinos valdymo reguliavimas: tai paskutinis kokybiško remonto žingsnis. Šis reguliavimas padeda nustatyti tikslų turbokompresoriaus įpūtimą į variklio oro padavimo sistemą. Kokybiškam turbinų balansavimui naudojame šiuolaikišką, profesionalią balansavimo įrangą, leidžiančią pasiekti milimetro tikslumo rezultatą net ir esant itin dideliam sukimosi greičiui. Turbinos balansuojamos atsižvelgiant į kiekvienai turbinai būdingas sukimosi charakteristikas ir gamintojo rekomendacijas. Tai ypač svarbu siekiant išvengti vibracijų, triukšmo ar net priešlaikinio komponentų susidėvėjimo.

Surenkame turbinos kartridžą naudodami naują subalansuotą veleną, malūną ir remonto komplektą. Surinktą kartridžą statome ant balansavimo stendo ir balansuojame.

Turbinų diagnostika ir patikra

Atliekame visapusišką naudotų turbinų patikrą bei balansavimą prieš montuojant jas atgal į automobilį. Tai ypač aktualu įsigijus naudotą turbiną ar keičiant seną. Patikros metu vertiname turbinos mechaninę būklę, alyvos pralaidumą, guolių būseną, sparnuotės pažeidimus ir ašių balansą. Esant poreikiui, detalės keičiamos naujomis.

Tepalo slėgio tikrinimas prieš turbinos montavimą

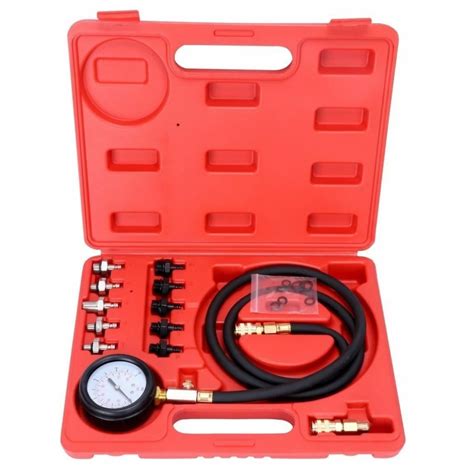

Prieš montuojant naują turbiną, labai svarbu pašalinti senosios turbinos gedimo priežastis. Todėl rekomenduojame patikrinti tepalo slėgį. Jeigu neturite monometro, netinka antgalis, ar sunku prieiti, patikrinkite paprasčiau ir greičiau:

1. Prijunkite tepimo vamzdelį prie turbinos, o tepalo nubėgimo dar neprisukite.
2. Atjunkite purkštukus ar Holo daviklį, kad variklis neužsivestų.
3. Pasukite starteriu variklį ir stebėkite turbinos tepalo nubėgimą.

Po dviejų-trijų variklio apsisukimų iš turbinos turi pasirodyti plona bėgančio tepalo srovelė. Tada viskas gerai - kurti galima. Na, o jeigu tepalas nepasirodė ar tik laša, ieškokite problemos tepimo sistemoje, kitaip turbina sustos po minutės.

Galimos tepimo sistemos problemos

Pradėkite nuo lengvai pastebimų dalykų - tepimo vamzdelio. Jo lenkimo vietos turi būti aptakios, nes aštrus linkimas uždaro vidinę tepalo kanalo ertmę. Kita priežastis gali būti nešvarumai tepimo kanale (suodžiai, hermetiko likučiai, emulsija). Jie susikaupia siauriausioje tepalo kanalo vietoje, t. y. prie vamzdelį su turbina jungiančio kiauravaržčio. Išsukite jį ir gerai apžiūrėkite, išvalykite. Pašvieskite į ertmę po kiauravaržčiu, kur kanalas susiaurėja iki vos dviejų mm diametro. Pašalinę nešvarumus vėl bandykite sukti starteriu ir stebėti tepalo nubėgimą. Nepasirodžius tepalo srovelei iš turbinos, ardykite tepalo siurblį ar tepalo paėmėją (sietą).

Kaip patikrinti, ar „stringa turbina“?

„Stringa turbina“ - ne kartą girdėta frazė. Tikrai nebūtina kišti pirštų prie karštos turbinos ir bandyti sukinėti ašelę. Pakanka nuimti oro įsiurbimo žarną nuo turbinos ir užkurti variklį. Dirbant laisvais sūkiais, gesinkite variklį ir skaičiuokite sekundes, kiek ilgai sukasi turbina iki sustos. Pastarąjį kartą suskaičiavau 12 sekundžių (esant karštam varikliui), kol turbina sustojo suktis po variklio išjungimo. Minimalus laikas yra 3-4 sekundės.

„Perpučia turbina“ - diagnostika

„Perpučia turbina“ - taip pat dažnas reiškinys. Dėl perpūtimo ne visada kalta turbina. Kaip įsitikinti, kad reikalingas turbinos išėmimas ir remontas? Toks gedimas būdingas kintamą geometriją (VNT) turinčioms turbinoms. Jei turbina valdoma vakuumu, pakanka jį atjungti ir dar kartą patikrinti turbinos slėgį (diagnostika maksimaliai greitėjant 3-4 pavara iki 4000 aps/min).

Tepalo pralaidumo ir EGR sistemos tikrinimas

Tepalo pralaidumas yra vienas iš svarbiausių veiksnių, lemiančių turbinos veikimo ilgaamžiškumą. Tikriname, ar naudotos turbinos vidaus kanaluose nėra užsikimšimų, kurie galėtų trukdyti alyvos srautui. Netinkamas tepalo tiekimas gali perkaisti turbinos guolius ir sugadinti visą mechanizmą.

EGR vožtuvo ir įsiurbimo sistemos užterštumas ar gedimai gali tiesiogiai paveikti turbinos darbą. Atlikdami diagnostiką, tikriname, ar nėra perteklinių nuosėdų, sklendžių užstrigimų, slėgio nuostolių ar oro srauto nelygumų. EGR sistemos sutrikimai dažnai tampa netiesiogine turbinos remonto priežastimi, todėl problemų šaltinį svarbu pašalinti iš esmės.

Kaip patikrinti, ar turbina „varo tepalus“?

Atjungus oro padavimo žarnas matome tepaluotus interkulerį (oro aušintuvą) ir įsiurbimo kolektorių. Vis tiktai dar anksti daryti išvadą, kad turbina sugedo. Paprašykite vairuotojo palaikyti 10 sekundžių variklio apsukas apie 3000 aps/min. Palaikykite ranką taip, kad išpučiamo oro srovė pūstų Jums į delną. Laikykitės bent 5 cm atstumo, nes karšta ne tik turbina, bet ir pučiamas oras. Jeigu delną apipurškė tepalais, išvalykite tepaluotą vamzdį ir pakartokite patikrą dar bent du kartus. Delnas turi būti sausas. Atliekant tokį bandymą dažnai matoma iš turbinos vamzdžio besisukanti plona tepalo srovelė. Išstumiami keli lašai tepalo, bet rankos neaptaško. Taip yra todėl, kad nesusidarė turboslėgis. Šis reiškinys dažnai padeda nustatyti kitą gedimą - nesandarumą oro padavimo sistemoje.

Nuimtos turbinos diagnostika

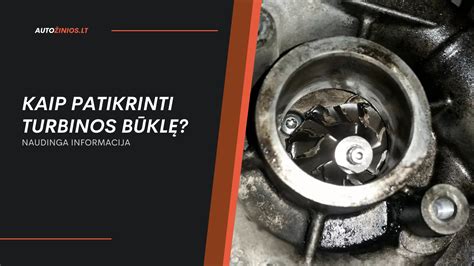

Kartais tenka diagnozuoti nuimtą (tarkime - perkamą) turbiną. Apžiūrėkite priekinius ir galinius sparnelius, ar nepažeisti mechaniškai, pajudinkite ašį į šonus ir išilgai. Išilginio judėjimo neturi būti. Šoninis klibėjimas gali būti toks, kad sparneliai neliestų kriauklių. Ašis turi suktis lengvai. Jei išmetimo kriauklėje suodžiai sausi, o už veleno (duslintuvo link) tepaluoti, šlapi - turbina leidžia tepalus. Atidžiau įvertinkite turbinos valdymą. Vakuumine VNT geometrija turi apie 10-12 mm eigos. Reiks stipriai paspausti aktuatoriaus kojelę iki stop varžto.

Sumažėjusi automobilio trauka ir jos priežastys

Sumažėjusi automobilio trauka gali būti daugelio skirtingų gedimų pasekmė - nuo oro srauto netolygumo iki turbinos vožtuvų ar valdymo aktuatoriaus veikimo sutrikimų. Naudodami kompiuterinę diagnostiką, atliekame visų susijusių komponentų analizę: matuojame įsiurbiamo oro slėgį, kuro padavimą, turbinos veikimo režimus ir kitus parametrus. Diagnozuojame ne tik patį gedimą, bet ir jo atsiradimo priežastį - dažnai turbinos gedimas yra kitos problemos pasekmė. Mūsų tikslas - išspręsti visą problemų grandinę, o ne tik jų simptomus.

Renovuotos turbinos ir garantija

Be taisymo paslaugų, taip pat siūlome profesionaliai renovuotas turbinas įvairių automobilių modeliams. Tai yra ekonomiškai naudingas sprendimas, kai esamos turbinos remontas būtų pernelyg brangus arba techniškai neįmanomas. Visi turimi modeliai yra kruopščiai patikrinti, subalansuoti ir paruošti montavimui.

Visiems mūsų atliktiems turbinos remonto darbams, taip pat ir renovuotoms turbinoms, suteikiame 6 mėnesių garantiją. Garantija taikoma tiek techninei būklei, tiek funkciniam veikimui - jei per šį laikotarpį pasireiškia bet kokie netinkamo veikimo požymiai, atliekame papildomą diagnostiką ir taisymą be papildomų išlaidų klientui.

Montuojant renovuotą turbiną ir siekiant didžiausio efektyvumo ir geriausio rezultato, norint užtikrinti ilgalaikį rezultatą, būtina atlikti ir kitus darbus, pavyzdžiui, variklio oro filtro keitimą.

Kodėl rinktis profesionalus?

Manote, galima suremontuoti turbiną pigiau, sudėjus pigesnes dalis? Neapsigaukite, nes brangiausia turbinos kainos dalis yra įdėtas darbas. Detalių kaina taip pat priklauso nuo kokybės ir gamintojo. Tad jei įsigijote pigiai turbiną, tikėtina, kad turite katę maiše. Visada prašykite garantijos, o jei kyla abejonių ar klausimų, galite susisiekti su specialistais.

Mūsų patyrę specialistai visuomet pasiruošę padėti išsirinkti tinkamiausią produktą pagal jūsų poreikius. Gyvuodami rinkoje ilgiau nei 10 metų, didžiuojamės būdami savo srities profesionalais. Įsipareigojame savo klientams suteikti tokias paslaugas, kurios atitinka aukščiausius kokybės standartus. Restauruojant ir sumontuojant turbiną mūsų servise, suteikiame 24 mėn. garantiją. Inovatyvi įranga, geras žinių lygis ir aukštos kvalifikacijos personalas leido mums atrestauruoti didžiulį turbokompresorių skaičių. Turimos įrangos dėka ir mūsų patyrusių specialistų pagalba, visus turbinų priežiūros, taisymo ir diagnostikos darbus atliekame savo servise.

Tinkamai prižiūrint automobilio turbiną, ji tarnaus Jums ilgus metus. Norite, kad jūsų automobilis tarnautų kuo ilgiau? Pasirinkite profesionalų aptarnavimą.
