Geoterminės Turbinos ir Jėgainės: Nuo Istorijos iki Šiuolaikinių Taikymų

Geoterminės jėgainės naudoja aukštos temperatūros geoterminius išteklius, gaunamus iš sausų garų arba karšto vandens gręžinių. Panašiai kaip gręžiant naftos gręžinius, geoterminės jėgainės gręžia žemėje gilius gręžinius. Garai arba karštas vanduo pumpuojamas į paviršių, kur jis panaudojamas elektrą generuojančioms turbinoms sukti. Jau senovėje karštąsias versmes žmogus naudojo valgių gamybai, medicinai, švarai ir namų šilumai palaikyti. Pirmasis šilumos tinklas, kuriame pasinaudojant karštosiomis versmėmis buvo tiekiama šiluma miesteliui, įrengtas Boise, Idaho valstijoje, JAV 1882 metais. Vėliau kilo idėja, kad iš žemės šilumos galima gaminti elektrą, tad 1904 metais buvo sukurta pirmoji eksperimentinė geoterminė elektrinė.

Geoterminės Energijos Šaltiniai ir Gavyba

Geoterminė energija gaunama iš šilumos, esančios po Žemės paviršiumi. Ši šiluma kyla dėl Žemės formavimosi procesų ir radioaktyvaus skilimo. Požeminiai vandenys įkaista dėl magmos ir dėl uolienose esančios pakankamai didelės koncentracijos radioaktyviųjų elementų, kurie generuoja šilumą dalelių skilimo metu. Pats požeminis vanduo atsiranda, kai lietaus vanduo prasiskverbia pro žemę į plyšius, atsiradusius dėl mantijos aktyvumo. Dėl lėto proceso, požeminis vandens rezervuaras formuojasi ilgai. Įkaitę garai pasiekia paviršių geizerių arba karštųjų versmių pavidalu. Vienas iš būdų, kaip naudojame geoterminę energiją, yra elektros gamyba. Naudojame garą arba karštą vandenį iš požeminio turbinų sukimui, gamindami elektros energiją.

Geoterminių Jėgainių Tipai

Geoterminės elektrinės yra įvairios ir jas galima suskirstyti į tris pagrindinius tipus:

1. Sausų Garų Jėgainės

Šios elektrinės yra seniausias ir paprasčiausias tipas. Jos naudoja natūralius požeminius garų šaltinius turbinoms sukti ir elektros energijai gaminti. Garai keliauja iki žemės paviršiaus gavybos gręžinyje, perduoda savo energiją turbinai, kondensuojasi ir yra pumpuojami atgal į žemę arba išleidžiami į atmosferą. Sausų garų jėgainės yra laikomos paprasčiausiomis ir efektyviausiomis.

• Seniausia sausų garų jėgainė: Larderello, Italijoje, pastatyta 1911 m. Ji ir toliau tiekia elektrą daugiau nei milijonui gyventojų.
• Kita svarbi jėgainė: Geizerių geoterminių išteklių rajonas į šiaurę nuo San Fransisko. Ji gamina elektrą nuo 1960-ųjų ir tiekia vieną penktąją Kalifornijos atsinaujinančios energijos.

2. Pliūpsnio Garų Jėgainės (Flash Steam Power Plants)

„Flash“ garo jėgainės yra labiausiai paplitęs tipas visame pasaulyje. Jos paverčia garais smarkiai suslėgtą, karštesnį nei 360 °F (apie 182 °C) vandenį iš žemės gelmių. Kai karštas vanduo pasiekia paviršių, jis siunčiamas į „pliūpsnio talpyklą“, kurioje palaikomas daug žemesnis slėgis. Dėl sumažėjusio slėgio dalis vandens patiria „pliūpsnį“ - jis greitai virsta garais, kuris varo turbinas. Likęs skystis gali vėl pereiti į pliūpsnio būseną antroje pliūpsnio talpykloje, kad būtų išgauta daugiau energijos.

• Pavyzdžiai: Islandija, vulkaninė sala, naudoja pliūpsnio garų geotermines jėgaines tiekdama elektrą beveik visiems šalies poreikiams patenkinti. Filipinuose, kurie išsidėstę išilgai Ugnies žiedo, yra didžiausia pasaulyje pliūpsnio garų jėgainė.

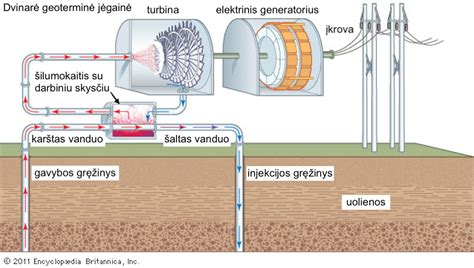

3. Binarinės Jėgainės (Binary Cycle Power Plants)

Dvejetainio ciklo jėgainės skirtos žemesnės temperatūros geoterminiams šaltiniams, veikiančioms su smarkiai suslėgtu vandeniu žemesnėje temperatūroje - nuo 225 iki 330 °F (apie 107-165 °C). Taikant šį metodą, naudojamas šilumokaitis, kad karšto vandens karštis būtų perduotas antriniam skysčiui (pvz., izobutanui ar pentanui), kuris verda žemesnėje temperatūroje nei vanduo ir varo turbinas. Pats geoterminis vanduo nevirsta garais. Tada išgarintas skystis kondensuojamas ir pakartotinai naudojamas, o geoterminis vanduo grįžta į rezervuarą. Vidutinės temperatūros vanduo yra plačiau prieinamas, todėl tikimasi, kad binarinės jėgainės ateityje taps dažniausiai naudojamu geoterminių jėgainių tipu.

Patobulintos Geoterminės Sistemos (EGS)

Dabar netgi galime gauti geoterminės energijos iš vietų, kur anksčiau negalėjome. Patobulintos geoterminės sistemos (EGS) sukuria dirbtinius rezervuarus, įpurškdamos vandenį į gilias, karštas uolienas.

Geoterminės Energijos Privalumai ir Trūkumai

Geoterminė energija, kaip atsinaujinantis energijos šaltinis, turi daug privalumų, tačiau susiduria ir su tam tikrais iššūkiais.

Privalumai

• Pastovumas ir patikimumas: Geoterminės jėgainės gamina energiją visą laiką, suteikdamos mums nuolatinį elektros energijos tiekimą, nes nepriklauso nuo oro sąlygų, kitaip nei vėjo ar saulės elektrinės.
• Mažesnės emisijos: Geoterminės elektrinės gamindamos elektros energiją išskiria minimaliai šiltnamio efektą sukeliančių dujų (pirminė emisija yra anglies dioksidas, susidarantis dėl nedidelių geoterminių garų išskiriamų nekondensuojančių dujų).
• Oro kokybė: Skirtingai nuo iškastinio kuro deginimo, geoterminės jėgainės neprisideda prie oro kokybės blogėjimo.
• Vandens suvartojimas: Dažniausiai naudojama uždaro ciklo sistema, kai po energijos išgavimo geoterminiai skysčiai vėl įleidžiami į rezervuarą.
• Žemės naudojimas: Geoterminės elektrinės paprastai turi nedidelį žemės plotą ir gali būti kuriamos ankštose vietose.
• Atliekų generavimas: Gaminamas minimalus atliekų kiekis, nes panaudotų geoterminių skysčių pakartotinis įpurškimas į rezervuarą užtikrina, kad nesusidarytų pavojingų atliekų.
• Tvarumas: Geoterminė energija yra atsinaujinantis išteklius, kurį galima panaudoti tūkstančius metų.
• Energijos saugumas: Šalys, turinčios geoterminę energiją, gali mažiau pasikliauti importuota energija iškastinio kuro, todėl jų energija tampa saugesnė.
• Universalumas: Geoterminė energija skirta ne tik elektros gamybai, bet ir tiesioginiam pastatų šildymui bei vėsinimui naudojant geoterminius šilumos siurblius.

Trūkumai ir Iššūkiai

• Vietovių apribojimai: Didžiausias geoterminės energijos trūkumas yra tas, kad nėra daug jai tinkamų vietų. Tokios jėgainės labiausiai tinkamos regionuose, kur karšti vandens telkiniai slūgso šalia žemės paviršiaus (pvz., tektoninių lūžių vietose, kaip Islandijoje).
• Brangi statyba ir išlaikymas: Tokių jėgainių statyba ir išlaikymas yra brangus, nes reikia nuolat tikrinti sistemas, šalinti mineralų nuosėdas nuo vamzdžių.
• Žemės drebėjimo rizika: Buvo pastebėta, kad vietose, kur veikdavo šios jėgainės, žemės drebėjimai buvo dažnesni. Manoma, kad tai gali įvykti ne dėl gręžimo, o dėl vandens ar garų pumpavimo iš požeminių telkinių, nes tai padidina Žemės paviršiaus nestabilumą. Dažniausiai žemės drebėjimai būna mažo intensyvumo, bet yra užfiksuota ir galingesnių atvejų, pavyzdžiui, 5.4 balų stiprumo drebėjimas supurtė Pohong miestą Pietų Korėjoje 2017 metais, kuriame veikė eksperimentinė geoterminė jėgainė.

Geoterminė Energija Lietuvoje ir Pasaulyje

Vis daugiau dėmesio skiriama atsinaujinančių išteklių energetikai. Pasaulyje, kuriame dėmesys sutelkiamas į atsinaujinančią energiją, geoterminė energija sulaukia dėmesio kaip perspektyvi alternatyva. Geoterminė galia gali augalai gali veikti visą laiką, suteikdami mums nuolatinį elektros energijos tiekimą.

Pavyzdžiai iš Pasaulio

• Islandija: Šalyje 66% namų ūkių yra šildoma būtent geoterminių jėgainių ir 26% namų ūkių tiekiama elektra. Islandija taip pat padeda Rytų Afrikos šalims, tokioms kaip Etiopija, Kenija ar Tanzanija, įsižiebti energetikos revoliuciją apmokydama inžinierius šioje srityje ir finansuodama projektus.
• Jungtinė Karalystė: Po dvidešimties metų gręžimo, diskusijų ir milžiniškų investicijų Jungtinėje Karalystėje oficialiai pradėjo veikti pirmoji geoterminė elektrinė 2025 m. vasario 26 d. „Šiandien - reikšmingas etapas GEL komandai: elektrinė įjungta, ir mes pagaminome pirmąją Jungtinėje Karalystėje iš geoterminių išteklių gautą elektros energiją“. Įmonė „Octopus Energy“ užsitikrino teisę į šios elektrinės pagamintos energijos tiekimą. Šis objektas iš pradžių kasmet pagamins apie 100 tonų ličio, pakankamo maždaug 1 400 elektrinių automobilių baterijoms.
• Pramonės milžinai: Tokios pramonės milžinės kaip „Google“, „Meta“ ir „Microsoft“ vis dažniau kreipiasi į šį nuolat prieinamą energijos šaltinį, siekdamos stabilizuoti elektros tinklus.

Lietuvos Potencialas

Lietuvoje vienintelė vieta, kuri būtų tinkama tokiai jėgainei, yra Klaipėdos kraštas. Būtent Vakarų Lietuvoje uolienos dėl padidinto radioaktyvių elementų kiekio susidaro gerokai daugiau šilumos, nei Rytų Lietuvoje. Klaipėdoje veikė parodomoji geoterminė jėgainė, tačiau nuostolingai, ir UAB „Geoterma“, valdžiusi šią jėgainę, bankrutavo. Mokslininkai ginčijasi dėl geoterminės energetikos potencialo Lietuvoje. Vieni sako, kad temperatūra ir gylis yra kaip tik tinkama sėkmingos geoterminės elektrinės veikimui, tačiau kiti kontrargumentuoja, jog Vakarų Lietuvos uolienose trūksta vandens, kad galėtų išnaudoti šią sritį geoterminės jėgainės veiklai ir dėl technologijos apribojimų negali dirbtinai sukurti plyšių, gręžiniais pumpuojant vandenį dideliu slėgiu į uolieną.

Turgo Turbinos Vystymosi Istorija ir Charakteristikos

Turgo turbina yra impulsinės turbinos tipas, kurį 1919 m. išrado britų inžinerijos įmonė „Gilkes Energy“ kaip patobulintą Peltono turbinos versiją. Jos konstrukcija buvo skirta padidinti efektyvumą ir prisitaikyti prie platesnio slėgio galvų ir srauto greičių diapazono.

Vystymosi Istorija

• 1919 m.: „Gilkes“ pristatė Turgo turbiną, pavadintą Škotijos „Turgo“ regiono vardu.
• XX a. vidurys: Tobulėjant hidroenergetikos technologijoms, „Turgo“ turbina pradėta plačiai naudoti mažose ir vidutinio dydžio hidroelektrinėse, ypač gerai pasiteisino tose elektrinėse, kurių slėgis yra vidutinis (20-300 m) ir srautas vidutinis.
• Šiuolaikinis pritaikymas: Šiandien dėl didelio efektyvumo ir universalumo „Turgo“ turbina išlieka populiariu pasirinkimu mikrohidroenergetikos ir mažo bei vidutinio masto hidroenergetikos projektuose.

Pagrindinės Savybės

Turgo turbina apjungia kai kuriuos Pelton ir Francis turbinų privalumus, pasižymėdama šiomis savybėmis:

1. Konstrukcinis Projektavimas

• Antgalis ir tekėjimo srovė: Panašiai kaip Peltono turbina, Turgo naudoja antgalį, kuris aukšto slėgio vandenį paverčia didelio greičio srove. Tačiau jo tekėjimo srovių mentės yra pasvirusios, todėl vanduo gali jas trenkti įstrižai ir ištekėti iš priešingos pusės, kitaip nei simetriškas dvipusis Peltono srautas.
• Vieno praėjimo srautas: Vanduo per bėgelį praeina tik vieną kartą, todėl sumažėja energijos nuostoliai ir pagerėja efektyvumas.

2. Tinkamas Slėgio ir Srauto Diapazonas

• Slėgio diapazonas: Paprastai veikia 20-300 m ribose, todėl idealiai tinka vidutiniams ir dideliems slėgiams (tarp Peltono ir Franciso turbinų).
• Srauto prisitaikymas: Geriau tinka vidutiniams srautams, palyginti su Peltono turbina, nes kompaktiška bėgelių konstrukcija leidžia pasiekti didesnį srauto greitį.

3. Efektyvumas ir Greitis

• Didelis efektyvumas: Optimaliomis sąlygomis efektyvumas gali siekti 85-90 %, artimas Peltono turbinoms (90 %+), bet stabilesnis nei Franciso turbinų esant dalinėms apkrovoms.
• Didesnis sukimosi greitis: Dėl įstrižo vandens smūgio Turgo turbinos paprastai veikia didesniu greičiu nei Pelton turbinos, todėl jas galima tiesiogiai prijungti prie generatoriaus, nereikalaujant reduktoriaus.

4. Priežiūra ir Išlaidos

• Paprasta konstrukcija: Lengviau prižiūrima nei Francis turbinos, bet šiek tiek sudėtingesnė nei Pelton turbinos.
• Ekonomiškas: Ekonomiškesnis nei Peltono turbinos mažo ir vidutinio masto hidroenergetikai, ypač vidutinio slėgio taikymuose.

Palyginimas su Pelton ir Francis Turbinomis

Taikymo Sritys

„Turgo“ turbina ypač tinka:

• Mažoms ir vidutinėms hidroelektrinėms (ypač kurių vandens slėgis yra 20-300 m)
• Didelės spartos tiesioginės generatoriaus pavaros taikymui
• Kintamam srautui, bet stabilioms slėgio sąlygoms

Dėl subalansuoto našumo ir ekonomiškumo „Turgo“ turbina išlieka gyvybiškai svarbiu sprendimu mikrohidroelektrinėms ir autonominėms elektros energijos sistemoms visame pasaulyje.
