Automobilio ratų stabilizatoriaus šarnyrų ir svirčių svarba bei priežiūra

Automobilio pakaba - tai sudėtinga sistema, atsakinga už automobilio stabilumą kelyje ir kelio nelygumų slopinimą. Ji yra esminė tiek vairuotojo, tiek keleivių komfortui ir saugumui. Tarp daugelio pakabos komponentų, ypatingai svarbūs yra stabilizatoriaus šarnyrų ir svirčių elementai, kurie užtikrina automobilio valdymą ir stabilumą įvairiomis važiavimo sąlygomis.

Automobilio rato šarnyras ir jo funkcija

Rato šarnyras, dar žinomas kaip svirtis, yra pagrindinis pakabos elementas, kurio užduotis - išlaikyti rato posūkio kronšteiną (ratų stebulę) tinkamoje padėtyje. Svirtis yra vadinama ratą vedančiu elementu ir atskiria ratą nuo automobilio svorio. Ji jungia rato posūkio kronšteiną su automobilio kėbulu. Šis sujungimas negali būti standus, nes priešingu atveju visi kėbulo virpesiai būtų perduodami į saloną, o slopinantys elementai, tokie kaip amortizatoriai, negalėtų tinkamai veikti. Svirtis gali judėti tam tikrame ribotame diapazone, užtikrindama nuolatinį rato kontaktą su kelio danga ir slopindama nelygumus. Tai turi didelę įtakos automobilio saugumui, valdymui ir komfortui.

Automobilio rato šarnyro sandara ir medžiagos

Svirtis dažniausiai būna A arba U raidės formos, tačiau tai priklauso nuo automobilio konstrukcijos. Svirtys gaminamos iš įvairių rūšių metalo, įskaitant plieninę skardą, sustiprintą konstrukcinį plieną, ketaus ar plieno kalinius. Prabangiuose ir sportiniuose automobiliuose dažnai naudojamos lengvos, bet brangesnės aliumininės svirtys.

Svirtis susideda iš metalinės dalies ir dviejų svarbių elementų, jungiančių ją su transporto priemonės kėbulu ir rato posūkio kronšteinu (stebule):

• Svirties įvorė (arba pagalvė): Tai metalinė-guminė dalis, jungianti svirtį su automobilio važiuokle. Įvorė slopina svirties darbo triukšmą ir amortizuoja jos judesius, kad jie nebūtų perduodami kėbului. Ji susideda iš dviejų plieninių įvorių ir tarp jų esančios gumos.
• Svirties šarnyras: Užtikrina judamą sujungimą tarp svirties ir rato posūkio kronšteino. Dažniausiai naudojamas rutulinis šarnyras, turintis numatytas judėjimo ribas. Jis susideda iš lizdo ir rutulio, kuris gali suktis lizde. Visuma yra užpildyta tepalu ir uždengta guminiu korpusu.

Pagrindinės šarnyro sudedamosios dalys:

• Rutulys: Pagamintas iš plieno ir chromo lydinio, užtikrina sklandų sukimo momento perdavimą ir pakabos stabilumą.
• Lizdas: Paprastai iš grūdinto plieno, stabiliai laiko šarnyro rutulį.

Svirčių rūšys

Skirtingose pakabų sistemose naudojamos skirtingos svirčių rūšys:

• Skersinė svirtis: Juda išilgai automobilio simetrijos plokštumos.
• Išilginė svirtis: Juda aplink ašį, statmeną automobilio simetrijos plokštumai.
• Įstriža svirtis: Dažniausiai naudojama velkamose ašyse (galinėje pakaboje).

Stabilizatoriai ir traukės

Automobilio pakabos sistema yra sudėtinga konstrukcija, kurios tikslas - užtikrinti sklandų ir stabilų važiavimą. Tarp svarbiausių pakabos sistemos komponentų yra stabilizatoriai ir traukės. Šie elementai yra būtini tam, kad automobilis išliktų stabilus posūkiuose ir važiuojant nelygiais keliais.

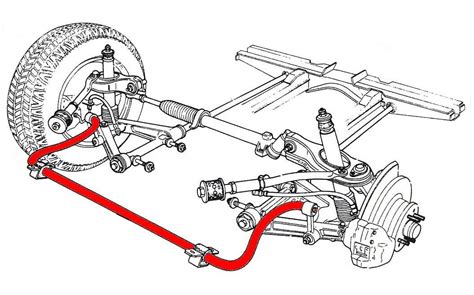

Stabilizatoriaus sandara ir funkcija

Stabilizatorius, dar vadinamas stabilizatoriaus velenu arba anti-rolingu, yra metalinis strypas, kuris jungia automobilio pakabą iš abiejų pusių. Stabilizatorius yra prijungtas prie automobilio pakabos per traukes ir įvores, kurios leidžia laisvai judėti ir atlikti savo darbą. Stabilizatoriaus traukės yra metalinės jungtys, kurios sujungia stabilizatorių su pakaba. Jos leidžia stabilizatoriui efektyviai perduoti jėgą tarp abiejų automobilio pusių. Traukės dažnai būna su rutuliniais sujungimais, kurie leidžia joms judėti kartu su pakaba, esant automobilio judesiams, tokiems kaip posūkiai ar važiavimas nelygiu keliu.

Stabilizatoriaus strypas jungia kairės ir dešinės pusės pakabas. Jo užduotis - sumažinti automobilio svyravimą posūkiuose. Nors stabilizatoriai ir traukės yra pagaminti iš patvarių medžiagų, jie gali susidėvėti dėl nuolatinės apkrovos ir laiko. Stabilizatoriai ir traukės yra esminiai automobilio pakabos komponentai, kurie užtikrina saugų ir stabilų važiavimą. Laiku atliekama jų priežiūra padės išvengti rimtesnių gedimų bei pagerins automobilio valdymą.

Pakabos gedimai ir jų požymiai

Laikui bėgant ir dėl eksploatacijos sąlygų svirties ir stabilizatoriaus elementai gali susidėvėti arba sugesti. Pagrindiniai pažeidimai gali atsirasti dėl:

• Svirties korozijos arba mechaninių pažeidimų: pati metalinė dalis gali būti pažeista avarijos metu arba surūdyti.
• Svirties šarnyro susidėvėjimo: gumos dangtelis sensta, o judančios dalys dėvisi.
• Svirties įvorės susidėvėjimo arba pažeidimo: guma taip pat sensta ir gali įtrūkti.

Gamykliniai defektai yra reti, tačiau nuolatinis naudojimas, agresyvus vairavimo stilius ar žiedų pažeidimai gali sukelti šarnyro gedimus.

Pagrindiniai svirčių ir stabilizatorių gedimo požymiai:

• Važiavimo komforto ir automobilio valdymo pablogėjimas.
• Girždėjimas, metalinis bildesys ir smūgiai važiuojant nelygiu keliu.
• Rūdžių pėdsakai ant svirčių, pastebimai sulenktos svirtys.
• Duslūs smūgiai (susidėvėjusios įvorės).
• Pablogėjusi reakcija į vairo judesius (pažeistos įvorės ar šarnyrai priekinėje pakaboje).
• Jaučiamas trūkčiojimas pajudant į priekį.

Svirčių ir stabilizatorių gedimai yra labai pavojingi, nes jie tiesiogiai veikia automobilio saugumą. Pažeistos svirtys ar stabilizatoriai gali lemti automobilio valdymo praradimą ir sukelti eismo įvykį.

Automobilių svirčių ir stabilizatorių eksploatacijos trukmė

Teoriškai, automobilių svirtys gali atlaikyti apie 150 000 km ridą. Tačiau jų ilgaamžiškumas priklauso nuo daugelio veiksnių: dalių kokybės, gamintojo pasirinktų medžiagų ir eksploatacijos sąlygų. Dažnas važinėjimas prastos kokybės keliais, ypač dideliu greičiu, smarkiai sutrumpina pakabos elementų tarnavimo laiką. Priešingai, automobilis, kuris daugiausia eksploatuojamas ilgose trasose, gali nereikalauti svirčių remonto net iki 300 000 km ridą, jei buvo sumontuotos kokybiškos dalys.

Automobilio rato šarnyro ir stabilizatoriaus remontas bei kainos

Svarbu žinoti, kad svirtys ir įvorės visuomet keičiamos poromis ant vienos ašies - niekada tik vienoje pusėje. Galima atlikti vienetinį svirties šarnyro keitimą, tačiau tikėtina, kad netrukus sugesti gali ir kitos pusės šarnyras.

Kai kurios svirtys turi keičiamas įvores, o kitose jos yra įpresuotos ir nekeičiamos. Tokiu atveju, susidėvėjus įvorei, tenka keisti visą svirtį. Šarnyrai gali būti tvirtinami varžtais arba kniedėmis. Jei jie tvirtinami varžtais, keitimas yra paprastas. Jei kniedėmis, jas reikia išgręžti, o tai gali padidinti remonto kainą. Kartais tokiu atveju pigiau ir paprasčiau yra pakeisti visą svirtį su gamykliškai sumontuotu šarnyru.

Orientacinės kainos (gali skirtis priklausomai nuo automobilio modelio ir gamintojo):

• Svirties įvorės (pagalvės) keitimas: nuo 20 iki 40 € už vieną.
• Svirties šarnyro keitimas: nuo 5 iki 10 €.
• Visos svirties keitimas: nuo 20 € (biudžetiniai pakaitalai) iki 170 € ir daugiau (žinomų gamintojų dalys).

Svirties šarnyro keitimo procesas:

1. Automobilio pakėlimas ant keltuvo.
2. Rato nuėmimas.
3. Šarnyro atsukimas nuo rato posūkio kronšteino.
4. Šarnyro išstūmimas iš posūkio kronšteino specialiu įrankiu.
5. Svirties atsukimas nuo važiuoklės (jei keičiama visa svirtis) arba šarnyro tvirtinančių varžtų atsukimas/kniedžių išgręžimas.
6. Naujo šarnyro arba svirties montavimas.
7. Rato sumontavimas.

Po remonto rekomenduojama atlikti ratų suvedimą.

Svarbiausi pakabos sistemos elementai ir priežiūra

Dauguma automobilių turi bent 9 pagrindinius pakabos elementus, kurie kartu dirba, kad užtikrintų sklandų ir stabilų važiavimą:

1. Spyruoklės: Sugeria smūgius nuo kelio nelygumų, užtikrina automobilio aukščio palaikymą ir padeda ratai išlikti kontaktuoti su danga.
2. Amortizatoriai: Slopina spyruoklių judėjimą aukštyn ir žemyn. Yra dviejų tipų: dvigubo veikimo ir vienpusio veikimo.
3. Šarnyrai: Leidžia ratams suktis ir judėti vertikaliai. Jie atlaiko tiek horizontalius, tiek vertikalius krūvius.
4. Stabilizatoriaus strypas: Jungia kairės ir dešinės pusės pakabas. Jo užduotis - sumažinti automobilio svyravimą posūkiuose.
5. Apatinės atraminės ribos: Tai guminės ar poliuretaninės detalės, kurios apriboja spyruoklių suspaudimą ar išsitiesimą iki žalingo lygio.
6. Panhardo traukė: Stabilizuoja ašį šoninių jėgų metu, pvz., posūkiuose.
7. Svirtys: Jungia ratą su automobilio kėbulu. Jos leidžia ratui judėti aukštyn ir žemyn išlaikant tinkamą kampą.
8. Varžtai (strypai): Laiko apatinę svirtį, kad ši nejuda pirmyn-atgal.
9. Rato stebulė: Prie šios dalies tvirtinami ratai.

Pakaba tiesiogiai lemia, kaip saugiai ir patogiai važiuosite. Net viena nusidėvėjusi detalė gali išbalansuoti visą sistemą. Didžiausias pakabos priešas - staigūs smūgiai. Važiuojant per gilią duobę ar šokinėjant per bordiūrą dideliu greičiu, pakaba patiria didžiules apkrovas. Net nežymiai neteisingas ratų kampas ilgainiui sudėvės padangas ir apkraus pakabą. Gumos elementai (silentblokai, šarnyrų apsaugos) apsaugo metalines detales nuo tiesioginio kontakto ir vibracijų. Net jei važiuoklė veikia, bet girdite keistus garsus, geriau profilaktiškai patikrinti. Svarbu rinktis kokybiškas, žinomų gamintojų dalis, vengiant pigių, neaiškios kilmės pakaitalų.
