Šiame vadove pateikiami išsamūs nurodymai ir svarbūs saugos įspėjimai, susiję su 12 voltų akumuliatoriaus įkrovimu elektromobiliuose (EV) naudojant kito akumuliatoriaus laidus bei "Vehicle to Load" (V2L) funkcijos naudojimu.
12V Akumuliatoriaus Įkrovimas Naudojant Kito Akumuliatoriaus Laidų Pagalbą
Norėdami paleisti savo elektromobilio (EV) sistemą papildomu akumuliatoriumi, privalote laikytis žemiau pateiktų nurodymų ir atsargumo priemonių. Įjungus naudojant kito akumuliatoriaus laidus tiekiamas maitinimas 12 voltų sistemai, kad veiktų elektros sistemos. Elektros sistemos turi veikti, kad būtų galima įkrauti ličio jonų akumuliatorių. Svarbu paminėti, kad įjungus ličio jonų akumuliatorių naudojant kito akumuliatoriaus laidus, jis nėra įkraunamas. Ličio jonų akumuliatorius turi būti įkrautas prieš važiuojant automobiliu.
Svarbūs saugos nurodymai ir perspėjimai
- Netinkamai užvedant kito akumuliatoriaus laidais, 12 voltų akumuliatorius gali sprogti. 12 V akumuliatoriaus sprogimas gali sunkiai arba mirtinai sužaloti. Taip pat jis gali pažeisti automobilį. Visuomet laikykitės šiame skyriuje pateiktų nurodymų.
- Šalia 12 voltų akumuliatoriaus visada yra sprogių vandenilio dujų. Todėl šalia 12 voltų akumuliatoriaus neturi būti jokių kibirkščių ar liepsnų.
- Dirbdami su 12 V akumuliatoriumi arba prie jo, visada nešiokite tinkamus apsauginius akinius, taip pat nusiimkite žiedus, apyrankes ir bet kuriuos kitus papuošalus.
- Niekada nesilenkite virš 12 V akumuliatoriaus, kai užvedate nuo kito automobilio akumuliatoriaus.
- Saugokitės, kad akumuliatoriaus skystis nepatektų į akis, ant odos, rūbų arba dažytų automobilio paviršių. Akumuliatoriaus skystis yra ėdrus sieros rūgšties tirpalas, kuris gali stipriai nudeginti. Jei skystis kur nors patektų, nedelsdami gausiai nuskalaukite tą vietą vandeniu.
- Laikykite 12 voltų akumuliatorių vaikams nepasiekiamoje vietoje.
- Papildomo akumuliatoriaus įtampa turi būti 12 voltų. Netinkamos įtampos akumuliatoriaus naudojimas gali pažeisti Jūsų automobilį.
- Niekada nebandykite užvesti nuo kito akumuliatoriaus, jei automobilio akumuliatorius yra užšalęs. Jis gali sprogti ir sunkiai sužaloti.
- Jūsų automobilyje yra automatinis aušinimo ventiliatorius. Jis gali įsijungti bet kuriuo metu. Laikykite rankas ir kitus daiktus toliau nuo ventiliatoriaus.
- Visada laikykitės nurodymų. Jei nesilaikysite, galite pažeisti DC/DC keitiklį ir susižaloti.
- Nebandykite naudoti kito akumuliatoriaus laidų 12 voltų akumuliatoriui tuo pat metu, kai yra įkraunamas ličio jonų akumuliatorius. Priešingu atveju gali būti sugadintas automobilis arba įkrovimo įranga, be to, galite susižaloti.
- Elektromobilio negalima naudoti kitiems automobiliams užvesti, nes jis netiekia pakankamai energijos, kad būtų galima užvesti benzininį variklį turintį automobilį. Tačiau galima naudoti automobilį su benzininiu varikliu energijai į elektromobilio 12 voltų akumuliatorių tiekti.
Įkrovimo procedūra
Atlikite šiuos veiksmus, norėdami saugiai įkrauti elektromobilio 12V akumuliatorių:

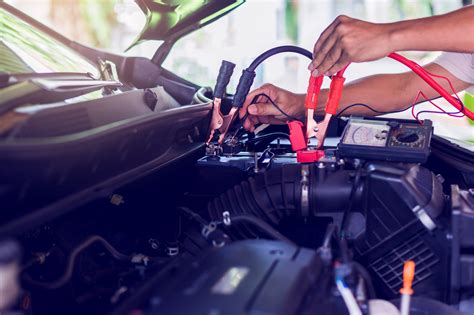

- Jei papildomas akumuliatorius yra kitame automobilyje (B), pastatykite abu automobilius (A) ir (B) taip, kad jų 12 voltų akumuliatoriai būtų kuo arčiau vienas kito.
- Neleiskite automobiliams susiliesti.
- Įjunkite stovėjimo stabdį.
- Nuspauskite stovėjimo mygtuką ant pavarų perjungimo svirties, kad būtų įjungta automobilio padėtis P (stovėjimas).
- Išjunkite visas nereikalingas elektrines sistemas (priekiniai žibintai, šildytuvas, oro kondicionierius ir pan.).
- Maitinimo jungiklį nustatykite į padėtį OFF (išjungta).
- Nuimkite visus 12 voltų akumuliatoriaus vėdinimo angų dangtelius (jei yra). Uždenkite akumuliatorių tvirtai išgręžta šluoste, kad sumažintumėte sprogimo pavojų.
- Prijunkite užvedimo laidus pavaizduota seka (1) → (2) → (3) → (4). (
- Jei 12 voltų akumuliatorius yra išsikrovęs, maitinimo jungiklio nepavyks perjungti iš OFF (išjungta) padėties. Prijunkite užvedimo laidus prie pagalbinio užvedimo automobilio (B) prieš nuspausdami maitinimo jungiklį.
- Visada prijunkite teigiamą (+) prie teigiamo (+) ir neigiamą (−) prie kėbulo įžeminimo (pvz., kaip parodyta paveikslėlyje), o ne prie 12 voltų akumuliatoriaus.
- Saugokitės, kad užvedimo laidai neliestų jokių judančių dalių variklio skyriuje, taip pat, kad laidų gnybtai neliestų jokių metalinių dalių.
- Užveskite pagalbinio automobilio (B) variklį.
- Kai užvestas pagalbinio (B) automobilio variklis, įjunkite padėtį „READY to drive“ (parengta važiuoti).
- Jei sistema nepaleidžiama iš karto, perjunkite maitinimo jungiklį į OFF (Užrakinta) padėtį ir, prieš bandydami dar kartą, palaukite mažiausiai 10 sekundžių.
- Paleidę savo EV sistemą, atsargiai atjunkite neigiamą laidą, tada teigiamą laidą (4) → (3) → (2) → (1) ir palikite įjungtą „READY to drive“ (parengta važiuoti) padėtį ilgiau nei 20 minučių, kad būtų įkrautas 12 voltų akumuliatorius.
- Įstatykite atgal angų dangtelius (jei įrengta). Būtinai išmeskite skudurėlį, kurį naudojote angoms uždengti, nes jis gali būti užterštas ėsdinančia rūgštimi.
- Jei reikia, automobilį prijunkite prie įkrovimo stotelės, NISSAN EVSE (elektromobilio įkrovimo įrangos) (jei įrengta) arba „NISSAN Mode 3“ laido (jei įrengta), kad ličio jonų akumuliatorių įkrautumėte. Automobiliu negalima važiuoti, kol nebus įkrautas ličio jonų akumuliatorius.
- Jei nepavyksta paleisti sistemos vadovaujantis šia procedūra, nedelsdami kreipkitės į NISSAN sertifikuotą elektromobilių atstovybę.
Įjungus naudojant kito akumuliatoriaus laidus, automobilio informacijos ekrane gali pasirodyti įspėjamasis pranešimas [Headlight System Fault See Owner's Manual] (priekinių žibintų sistemos gedimas, žr. naudotojo vadovą). Norėdami išjungti įspėjamąjį pranešimą, maitinimo jungiklį nustatykite į padėtį OFF (išjungta) ir atidarykite bei uždarykite vairuotojo dureles. Uždarę dureles, palaukite ilgiau kaip 3 minutes neatlikdami jokių veiksmų.
"Vehicle to Load" (V2L) funkcija
Kai automobilis stovi ir įjungtas stovėjimo stabdys, naudodami funkciją „Vehicle to Load“ (V2L) galite tiesiogiai prie automobilio prijungti elektrinius prietaisus. Sistema tiekia AC galią (iki 16 A / 3,7 kW), naudodama automobilio traukos baterijoje sukauptą elektros energiją. Priklausomai nuo automobilio, V2L jungtis leidžia prijungti įvairius elektrinius prietaisus prie automobilio priekyje esančio įkrovimo lizdo ir juos naudoti. Jei jūsų automobilyje nėra V2L jungties, kreipkitės į patvirtintą prekybos atstovą.
Svarbūs įspėjimai ir atsargumo priemonės
warning Atidžiai perskaitykite šiuos nurodymus. Nesilaikant šių nurodymų gali kilti gaisro, sunkaus sužalojimo ar elektros smūgio pavojus, dėl kurio gali kilti grėsmė gyvybei.
Atsargumo priemonės naudojant V2L funkciją
- Nebandykite tiekti energijos savo namams, nes dėl to galite patirti žalos ir elektros šoką.
- Neplaukite transporto priemonės ir nedirbkite variklio skyriuje, kai naudojate funkciją V2L.
- Nenaudokite funkcijos V2L:
- jei V2L jungtyje arba automobilio įkrovimo lizde yra vandens;
- jei pažeista automobilio V2L jungtis arba įkrovimo lizdas (sulūžęs, yra korozijos požymių, pakitusi spalva ir pan.), susisiekite su patvirtintu gamintojo atstovu ir susitarkite dėl pakeitimo;
- lauke, jei oro sąlygos nėra tinkamos (lietus, žaibo rizika ir pan.).
- Nedėkite metalinių daiktų ant V2L jungties.
- Nemodifikuokite V2L jungties ir neatlikite su ja jokių veiksmų, kai naudojate funkciją V2L.
- Niekada nejunkite adapterio prie V2L jungties.
Atsargumo priemonės naudojant V2L jungtį

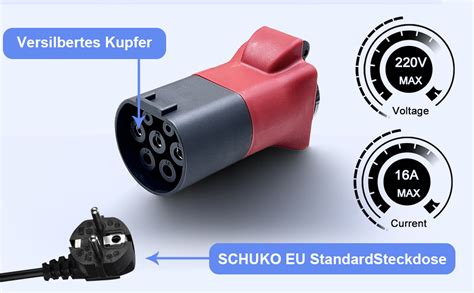

- Naudokite tik V2L jungtį, pateiktą kartu su automobiliu arba įgaliotojo gamintojo atstovo. V2L jungtis buvo sukurta specialiai šiam automobiliui. Saugumo sumetimais naudoti gamintojo nerekomenduotą V2L jungtį griežtai draudžiama. Norėdami gauti daugiau informacijos apie tai, kuri V2L jungtis tinka jūsų automobiliui, kreipkitės į įgaliotąjį gamintojo atstovą.
- Neatremkite jokių daiktų į V2L jungtį ir nekabinkite prietaisų už jų maitinimo laido iš V2L jungties kintamosios srovės lizdo. Galimas apgadinimas.
- Rūpinkitės V2L jungtimi. Neišardykite jos, neįmerkite į vandenį, netempkite jos ir neleiskite niekam į ją trankytis. Reguliariai tikrinkite jungties būklę prieš naudodami.
Atsargumo priemonės naudojant elektrinius ir elektroninius prietaisus
Prieš prijungdami ir naudodami prietaisą (ilginimo laidą, lizdų bloką ir pan.), susipažinkite su naudojimo atsargumo priemonėmis, pateiktomis prietaiso naudotojo vadove. Nejunkite:
- prietaisų, kuriems reikalinga nuolatinė srovė, pvz., medicinos įrangos. Elektros energijos tiekimas gali būti nutrauktas, priklausomai nuo automobilio veikimo sąlygų;
- prietaisų, kurie sunaudoja daugiau kaip 16 A;
- prietaisų, kurie neatitinka nacionalinių taisyklių ir standartų;
- pažeistų prietaisų (blokai, kabeliai ir kt.);
- prietaisų, kurių nerekomenduojama naudoti aplinkoje, kurioje juos ketinate naudoti (rizika, susijusi su dulkių ir vandens sąlyčiu);
- daugiau negu vieno lizdų bloko. Naudodami neprijunkite gaminių, kurie sunaudoja daugiau kaip 8 A;
- ilgesnio nei 20 m ilginimo laido.
V2L funkcijos naudojimo eiga
V2L jungtis laikoma su įrankių rinkiniu po bagažinės kilimėliu.
tip Norėdami atlikti V2L jungties priežiūros veiksmus, įsitikinkite, kad ji atjungta.
Atlikite šiuos veiksmus, norėdami naudoti V2L funkciją:
- Nuimkite dangtelį nuo automobilio įkrovimo įvado.
- Suimkite jungties rankeną ir prijunkite jungties galą prie automobilio įkrovimo įvado.
- Patikrinkite, ar V2L jungtis tinkamai prijungta, švelniai patraukdami rankeną. Prieš prasidedant iškrovimui bus įjungtas kištuko užraktas. V2L jungtis automatiškai užfiksuojama prie automobilio. Dėl to bus neįmanoma atjungti jungties nuo automobilio maitinimo šaltinio.
- Prijunkite elektros prietaisą prie kintamosios srovės lizdo.
- Spauskite V2L jungties jungiklį ilgiau nei tris sekundes, kol indikatoriaus lemputė pradės šviesti žalia spalva. Funkcija V2L įjungta ir elektros prietaisui tiekiama energija.
- Norėdami sustabdyti iškrovimą:
- Jei automobilio atidaromas elementas užrakintas: paspauskite atrakinimo mygtuką nuotolinio valdymo rakte arba paspauskite atrakinimo mygtuką centriniame pulte.
- Kai automobilis atrakintas, spauskite V2L jungties jungiklį ilgiau nei tris sekundes, kad sustabdytumėte iškrovimą. Lemputė užgęsta ir funkcija V2L išjungiama.
- V2L jungtis automatiškai atfiksuojama nuo automobilio. Tai leis atjungti jungtį nuo automobilio.
- Atjunkite prietaisą ir suėmę V2L jungties rankeną atjunkite ją nuo transporto priemonės per maždaug 15 sekundžių. Priešingu atveju įkrovimo lizdas vėl bus automatiškai užfiksuotas.
- Uždėkite automobilio įkrovimo įvado dangtelį ir uždarykite įkrovimo atvartą.
- Įdėkite V2L jungtį į jos laikymo skyrių.
tip Nevažiuokite automobiliu, kai atidarytas įkrovimo atvartas. Multimedijos ekrane galite nustatyti minimalaus traukos baterijos įkrovos lygio slenkstinę vertę. Daugiau informacijos rasite multimedijos vadove.
Veikimo sutrikimai
- Esant veikimo gedimams, V2L jungties indikatoriaus lemputė užgęsta ir V2L maitinimo šaltinis (iškrova) automatiškai išsijungia. Prietaisų skydelyje apie tai jus informuoja pranešimas.
- Esant vidiniam funkcijos V2L gedimui, prietaisų skydelyje rodomas pranešimas „V2L iškrova neįmanoma, patikrinkite“: atjunkite prietaisą ir atjunkite V2L jungtį.
