Akumuliatoriaus vaidmuo elektrinėje schemoje

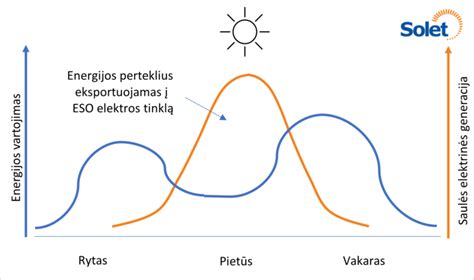

Saulės energija yra puikus sprendimas, tačiau svarbu suprasti, kad saulė šviečia ne visada. Dieną pagaminama elektros energija gali būti efektyviai panaudojama vakare ar naktį, pasitelkiant akumuliatorius. Akumuliatorius leidžia sukaupti perteklinę energiją, kurią saulės baterijos pagamina saulėtomis dienomis, ir panaudoti ją tada, kai jums reikia. Tai ypač aktualu tiems, kas gyvena atokiau nuo miestų ar siekia visiškos nepriklausomybės nuo elektros tinklų.

Saulės elektrinės su akumuliatoriais sistemos komponentai

Prieš pradedant montuoti sistemą, būtina suprasti jos pagrindinius komponentus:

• Saulės baterijos (arba fotovoltiniai moduliai): Tai jūsų pagrindinis energijos šaltinis.
• Akumuliatorius arba akumuliatorių bankas: Energijos saugykla, leidžianti kaupti ir vėliau panaudoti pagamintą elektros energiją.
• Įkrovimo reguliatorius (įkrovos kontrolierius): Svarbiausias sistemos komponentas, kontroliuojantis energijos srautą iš saulės baterijų į akumuliatorių. Jis apsaugo akumuliatorių nuo perkrovimo ar per didelio iškrovimo, taip žymiai pailgindamas jo tarnavimo laiką.
• Inverteris: Būtinas, jei planuojate naudoti įprastus 220V buitinius prietaisus. Inverteris paverčia akumuliatoriuje saugomą nuolatinę srovę (DC) į kintamąją (AC).

Įkrovimo reguliatorių tipai

Yra dviejų pagrindinių tipų įkrovimo reguliatoriai:

• PWM (impulsinės pločio moduliacijos): Paprastesni ir pigesni, tinkami mažesnėms sistemoms.
• MPPT (maksimalios galios taško sekimo): Efektyvesni, leidžia išgauti daugiau energijos iš saulės baterijų, ypač esant kintančioms apšvietimo sąlygoms.

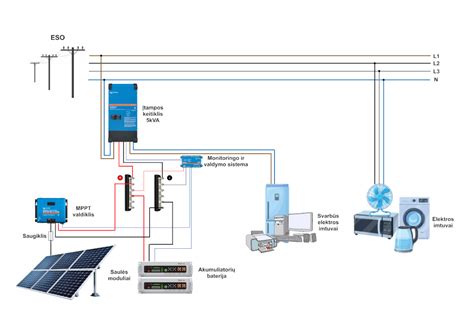

Principinė saulės elektrinės su akumuliatoriumi schema

Pagrindinis sistemos veikimo principas yra paprastas:

Saulės baterijos → Įkrovimo reguliatorius → Akumuliatorius → Inverteris → Jūsų prietaisai

Saulės baterijų jungimo būdai

Saulės baterijas galima jungti dviem pagrindiniais būdais:

• Nuosekliai: Prijungiant teigiamą vienos baterijos gnybtą prie neigiamo kitos. Šis būdas didina sistemos įtampą.
• Lygiagrečiai: Prijungiant teigiamus gnybtus kartu ir neigiamus gnybtus kartu. Šis būdas didina sistemos srovės stiprumą.

Pavyzdžiui, sujungus dvi 12V baterijas nuosekliai, gaunama 24V sistema, o sujungus lygiagrečiai - sistema išlieka 12V, bet didėja jos talpa (Ah). Tinkamiausias jungimo būdas priklauso nuo akumuliatoriaus įtampos ir įkrovimo reguliatoriaus tipo. Jei naudojamas MPPT reguliatorius, galima drąsiai jungti baterijas nuosekliai didesnei įtampai, nes reguliatorius efektyviai valdys įkrovimo procesą.

Praktiniai aspektai ir montavimo rekomendacijos

Tarkime, kuriate paprastą 12V sistemą savo sodybai ar kemperiui, turint dvi 100W saulės baterijas (po 18V), vieną 12V 100Ah akumuliatorių ir PWM reguliatorių. Tokiu atveju geriausias variantas - sujungti saulės baterijas lygiagrečiai.

Jungimo tvarka

Labai svarbu laikytis teisingos jungimo tvarkos:

1. Pirmiausia prie įkrovimo reguliatoriaus prijunkite akumuliatorių. Daugelis reguliatorių nustato sistemos įtampą pagal pirmą prijungtą komponentą.
2. Tik tada prijunkite saulės baterijas.

Laidų parinkimas

Viena iš dažniausių klaidų - naudojant per plonus laidus. Kai per plonu laidu teka didelė srovė, jis įkaista ir prarandama dalis energijos. Tai neefektyvu ir pavojinga. Bendras principas: kuo didesnė srovė ir kuo ilgesnis atstumas, tuo storesni laidai reikalingi. Pavyzdžiui, tarp saulės baterijų ir reguliatoriaus, jei atstumas iki 5 metrų ir srovė iki 10A, pakanka 2.5mm² laidų. Nuostoliai laido varžoje yra proporcingi atstumo kvadratui - padvigubinus atstumą, nuostoliai išauga keturis kartus.

Akumuliatorių tipai ir jų charakteristikos

Ne visi akumuliatoriai vienodi. Skiriasi jų technologija, tarnavimo laikas ir kaina.

• Švino rūgštiniai akumuliatoriai: Seniausi ir pigiausi. Jie sunkūs, užima daug vietos ir tarnauja 3-5 metus, bet reikalauja mažiausių pradinių investicijų.
• Ličio geležies fosfato (LiFePO4) akumuliatoriai: Brangesni, bet tarnauja 10-15 metų, yra daug lengvesni ir gali būti iškraunami giliau be žalos.

Įkrovimo parametrai

Svarbu žinoti, kad skirtingiems akumuliatoriams reikia skirtingų įkrovimo parametrų. Švino rūgštiniams akumuliatoriams reikia apie 14.4V įkrovimo įtampos 12V sistemoje, o LiFePO4 - apie 14.6V.

Dažniausiai pasitaikančios klaidos ir jų vengimas

Per ilgametę patirtį pastebimos kelios pagrindinės klaidos:

1. Per mažas akumuliatorius: Visada apskaičiuokite dienos energijos suvartojimą ir pridėkite bent 30% atsargos.
2. Netinkamai parinktas įkrovimo reguliatorius: Reguliatoriaus galia turi būti bent 20% didesnė už saulės baterijų galią. Pavyzdžiui, 600W saulės baterijoms reikalingas bent 50A reguliatorius 12V sistemoje (600W / 12V = 50A).
3. Prasta ventiliacija: Švino rūgštiniai akumuliatoriai išskiria vandenilį, kuris yra sprogus. LiFePO4 akumuliatoriams taip pat reikalinga vėdinimo, kadangi jie gali įkaisti.
4. Apsaugų trūkumas: Kiekviename grandinės taške turėtų būti sumontuotas saugiklis arba automatinis jungiklis (tarp saulės baterijų ir reguliatoriaus, tarp reguliatoriaus ir akumuliatoriaus, tarp akumuliatoriaus ir inverterio).

Sistemos priežiūra

Kai sistema sujungta ir veikia, svarbu ją reguliariai stebėti:

• Tikrinkite laidų jungtis - ar jos neatsijungusios, ar neoksiduotos. Tai ypač svarbu jungtims, kuriose teka didelė srovė, nes oksiduota jungtis sukuria varžą, lemiančią šilumos ir energijos nuostolius.
• Švino rūgštiniams akumuliatoriams tikrinkite skysčio lygį (jei tai ne hermetinis tipas) ir kartais atlikite išlyginamąjį įkrovimą (pilnai įkrauti ir palaikyti aukštą įtampą kelias valandas).

Akumuliatoriaus konstrukcija ir veikimo principai

Principinė švino rūgštinio akumuliatoriaus konstrukcija apima indą su teigiamu (anodu) ir neigiamu (katodu) švino elektrodais, užpildytus skiestos sieros rūgšties elektrolitu. Įprasti 12V akumuliatoriai sudaryti iš 6 tokių sekcijų, sujungtų nuosekliai, kurių kiekviena sukuria apie 2.12V įtampą. Visiškai įkrauto akumuliatoriaus įtampa siekia 12.72V.

Elektrodų medžiagos ir legiravimas

Akumuliatoriaus darbinės savybės ir ilgaamžiškumas priklauso nuo elektrodų grotelių kokybės. Kadangi grynas švinas yra minkštas, trapus ir neatsparus korozijai, jis legiruojamas įvairiais priedais.

• Stibis (Sb): Naudotas anksčiau, suteikdavo lydiniui plastiškumo ir tvirtumo, tačiau reikalavo nuolatinio vandens papildymo ir reguliaraus įkrovimo.
• Kalcis (Ca): Naudojamas šiuolaikiniuose akumuliatoriuose, suteikia švinui tvirtumo ir plastiškumo, minimaliai sunaudojant vandenį ir turint mažą savaiminę iškrovą. Tačiau kalcio lydinio akumuliatoriai sunkiau įkraunami po gilaus iškrovimo, todėl rekomenduojama jų neiškrauti daugiau nei 50% talpumo.
• Hibridinė technologija: Teigiamų plokštelių grotelės liejamos su stibio priedais, o neigiamų - su kalcio. Tai leidžia derinti geriausias abiejų technologijų savybes.
• Sidabras (Ag): Naudojamas aukščiausios klasės akumuliatoriuose, gerokai pailgina tarnavimo laiką ir pagerina eksploatacines savybes, atsparumą korozijai ir vibracijai.

Aktyvioji masė ir separatoriai

Ant švino grotelių presuojama aktyvioji medžiaga: neigiamų plokštelių - švinas (Pb), teigiamų - švino oksido pasta (PbO). Teigiamos plokštelės yra rudos, neigiamos - pilkos spalvos. Aktyviosios masės mikroporiškumas turėtų būti 30-35% efektyviam darbui.

Plokštelės dedamos į vokus-separatorius, pagamintus iš plonos, skysčiui laidaus sintetinės medžiagos. Vokai sumažina aktyviosios masės eroziją ir neleidžia byrančioms dalelėms nusėsti dugne, taip pat pagerina elektrolito priėjimą prie teigiamų plokštelių.

Gamybos procesas ir dangtis

Akumuliatoriai gali būti gaminami keliais būdais, įskaitant sausai įkrautų akumuliatorių gamybą, kuriuos užtenka tik užpildyti elektrolitu.

Šiuolaikinio akumuliatoriaus dangtis turi užtikrinti minimalų vandens garavimą, vandenilio dujų išsiskyrimą ir neleisti ugniai patekti į vidų per vėdinimo kanalus, kuriuose įrengti ugnies gaudytuvai.

Akumuliatoriaus įkrovimo procesas ir jo įtaka tarnavimo laikui

Įkrovimo įtampa yra kritinis veiksnys, lemiantis akumuliatoriaus tarnavimo laiką.

• Įkrovimas 12-13V įtampa neužtikrina daugiau nei 50% įkrovimo.
• Įtampa 13.9-14.5V leidžia pasiekti 80% įkrovimo lygį.
• Žemesnė nei 12.5V įtampa neleidžia akumuliatoriui įsikrauti.

Starteriniai akumuliatoriai ir jų eksploatacija

Starteriniai akumuliatoriai, skirti greitam didelės energijos atidavimui variklio užvedimui, nėra tinkami nuolatiniam giliam iškrovimui. Tokia eksploatacija veda prie plokštelių sulfatacijos ir talpumo sumažėjimo.

Sulfatacija ir jos prevencija

Sulfatacija - tai švino sulfato sluoksnio susidarymas ant plokštelių paviršiaus, kuris gali uždengti aktyviąją medžiagą. Tai gali įvykti dėl nepakankamo įkrovimo arba ilgalaikio buvimo visiškai išsikrovusioje būklėje (ilgesnė nei 2 savaitės). Norint to išvengti, svarbu tinkamai įkrauti akumuliatorių, palaipsniui didinant srovę, ir nelaikyti jo ilgai išsikrovusio.

Perkrovimas ir jo pasekmės

Per didelė įkrovimo įtampa (15.5-16V) gali sukelti perkrovimą. Dėl didėjančios elektrolito varžos jis įkaista, intensyviai garuoja, netenkama vandens, o tai veda prie plokštelių pažeidimo ir talpumo sumažėjimo. Aukšta temperatūra taip pat didina plokštelių aktyviosios medžiagos eroziją.

Vandenilio išsiskyrimas ir sprogimo pavojus

Įkrovimo metu išsiskiria vandenilio dujos, kurios yra sprogios. Todėl akumuliatorius reikia krauti gerai vėdinamose patalpose, toli nuo atviros ugnies ar kibirkščių. Net ir su ugnies gaudytuvais, sprogimo tikimybė nėra visiškai atmesta.

Akumuliatorių vertinimas ir pasirinkimas

Akumuliatoriaus vertinimas pagal talpą yra apytikris. Tikslesnis rodiklis yra rezervinis talpumas - laikas, per kurį akumuliatorius gali tiekti 25A srovę, kol jo įtampa nukris iki 10.5V.

Startinė srovė ir jos matavimo standartai

Startinė srovė - tai maksimali pastovaus dydžio srovė, kurią akumuliatorius gali tiekti tam tikromis sąlygomis. Skirtingi standartai (SAE, EN) gali lemti skirtingus startinės srovės rodiklius vienam ir tam pačiam akumuliatoriui.

Rekomendacijos renkantis akumuliatorių

Perkant akumuliatorių, atsižvelkite į automobilio ar sistemos gamintojo rekomendacijas. Šaltoms žiemoms patartina rinktis akumuliatorių su didesne nei rekomenduojama startine srove.

Saulės baterijų įkrovikliai

Saulės baterijų įkroviklis - tai įrenginys, naudojantis saulės energiją elektros energijai gaminti ir kaupti akumuliatoriuje. Jo veikimo principas pagrįstas fotovoltiniu efektu.

Pritaikymo sritys

Saulės baterijų įkrovikliai plačiai naudojami:

• Lauko įrangai (mobiliesiems telefonams, planšetiniams kompiuteriams, fotoaparatams).
• Transporto priemonėms ir laivams (papildomai energijai).
• Sodo apšvietimui ir reklaminėms instaliacijoms.
• Atokiose vietovėse ir besivystančiose šalyse.

Saulės akumuliatoriaus įkroviklio schemos

Yra įvairių saulės akumuliatoriaus įkroviklio schemų, nuo paprastų iki sudėtingesnių, naudojančių specializuotus mikroschemų komplektus.

Schema su IC CN3065

Ši schema naudoja mikroschemą CN3065, kuri yra pilnas nuolatinės srovės, pastovios įtampos linijinis įkroviklis, skirtas vieno elemento ličio jonų baterijoms. Ji turi automatinį įkrovimo srovės reguliavimą ir pateikia įkrovimo būseną.

Schema su IC 7805 ir 7812

Paprasta grandinė, naudojanti 12V, 5W saulės bateriją ir įtampos reguliatorius IC 7805 (5V) arba IC 7812 (12V) skirtingiems įtampos lygiams gauti. Tinka Ni-MH ir ličio jonų akumuliatoriams.

Schema su dvigubu komparatoriumi

Ši schema naudoja dvigubą komparatorių, kuris jungia saulės bateriją su akumuliatoriumi, kai jo įtampa žema, ir atjungia, kai ji viršija nustatytą slenkstį. Ypač tinkama švino baterijoms.

Schema su MC14011B

Grandinė, maitinama iš vieno saulės elemento, naudojanti MC14011B (arba CD4093) mikroschemą. Skirta įkrauti 9V bateriją maždaug 30 mA srove.

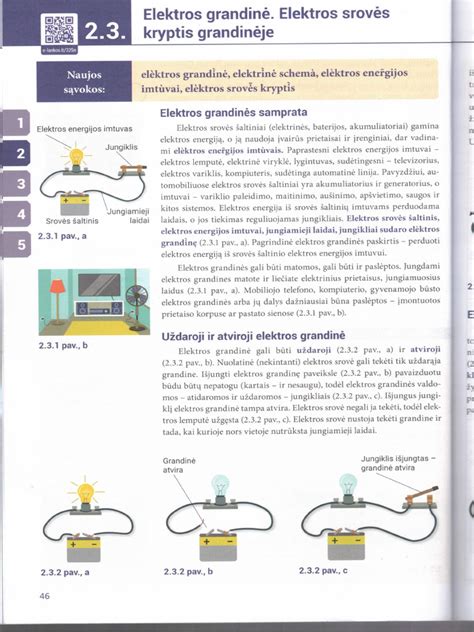

Elektrinių schemų simboliai

Suprasti pagrindinius elektros ir elektronikos simbolius yra būtina dirbant su grandinėmis. Jie padeda identifikuoti komponentus ir suprasti grandinės veikimą.

Pagrindiniai simboliai

• Įžeminimas: Skirtas saugiam elektros energijos išleidimui į žemę.
• Laidų sujungimas ir nesujungimas: Nurodo, ar laidai grandinėje yra sujungti, ar susikerta be kontakto.
• Relės (SPDT, SPST): Jungikliai, valdomi elektromechaniniu ar elektroniniu būdu, atidaromi arba uždaromi kontaktai.
• Induktoriai: Kaupia energiją kaip magnetinę energiją, valdo srovės srautą ir filtruoja signalus.
• Transformatoriai ir varikliai: Transformatoriai perduoda elektros energiją tarp grandinių, varikliai paverčia elektros energiją mechanine.
• Jungikliai (mygtukai, DIP jungikliai): Atidaro arba uždaro grandinę, valdydami elektros srovės judėjimą.
• Tranzistoriai (NPN, PNP, JFET, MOSFET): Valdo elektros sroves, veikia kaip stiprintuvai arba įjungimo/išjungimo jungikliai.
• Šaltiniai (įtampos, srovės, baterijos): Tiekia energiją į sistemą.
• Antenos: Paverčia elektros sroves elektromagnetinėmis bangomis ir atvirkščiai.
• Kondensatoriai: Kaupia energiją kaip elektros krūvį.
• Diodai (LED, fotodiodai): Leidžia srovei judėti tik viena kryptimi.

AC ir DC jungtys saulės elektrinėse

Kintamosios (AC) arba nuolatinės (DC) srovės jungtis apibrėžia, kaip saulės baterijų plokštės yra sujungtos su energijos kaupimo sistema ar tiesiogiai su tinklu.

• DC jungtis: Saulės kolektoriai gamina DC, baterijos kaupia DC. Tai efektyviausias būdas krauti baterijas.
• AC jungtis: Naudojama, kai saulės energija paverčiama AC prieš tiekiant ją į tinklą ar buitinius prietaisus. Dauguma buitinių prietaisų veikia AC. Konvertuojant DC į AC, visada atsiranda energijos nuostoliai.

Saulės baterijų evoliucija ir sistemos tipai

Nuo paprastų DC sujungtų sistemų mažoms autonominėms instaliacijoms, saulės technologijos pažengė į priekį, atsirandant įvairioms AC ir DC sujungtoms sistemoms, taip pat hibridiniams keitikliams.

Pagrindiniai saulės baterijų sistemos tipai:

1. Nuolatinės srovės (DC) susietos sistemos: Naudoja saulės įkrovimo valdiklius baterijoms krauti ir inverterius tiekti AC energijai. Efektyvios mažoms sistemoms, bet sudėtingesnės ir brangesnės didesnėms nei 5kW.
2. Kintamosios srovės (AC) susietos sistemos: Naudoja styginius saulės inverterius su pažangiais kelių režimų keitikliais. Šiek tiek mažiau efektyvios kraunant baterijas (90-94%), bet efektyvios tiekiant AC energiją didelėms apkrovoms.
3. Kintamosios srovės (AC) baterijos: Kompaktiški įrenginiai, kuriuose integruoti ličio baterijų elementai, BMS ir inverteris/įkroviklis. Lengvai AC kartu su saulės sistema.
4. Hibridinės keitiklio sistemos: Prie tinklo prijungtos DC sujungtos sistemos, naudojančios hibridinius arba kelių režimų inverterius. Dažnai naudoja aukštos įtampos baterijas (300-500V DC) didesniam efektyvumui.

Rezervinis maitinimas ir energijos poreikis

Namų savininkai, siekiantys užtikrinti nepertraukiamą elektros tiekimą dingus tinklo energijai, dažnai renkasi tarp benzininio generatoriaus ir gilaus iškrovimo akumuliatorių sistemos.

Generatorius vs. Akumuliatoriai

Nors generatorius gali būti efektyvus kaip pagalbininkas kraunant akumuliatorius ilgesnio elektros tiekimo sutrikimo metu, jis turi trūkumų: triukšmas, tarša, nuolatinė priežiūra, degalų poreikis ir dažnai žemas naudingumo koeficientas (NVK), ypač naudojant jį mažoms apkrovoms.

Akumuliatorių sistemos privalumai

Akumuliatorių sistema užtikrina momentinį maitinimo perėmimą, tylų veikimą ir ekologiškumą. Tačiau didesnės talpos akumuliatorių sistemos gali reikalauti didelių pradinių investicijų.

Energijos poreikio skaičiavimas

Norint apskaičiuoti reikiamą akumuliatorių talpą, svarbu įvertinti dienos energijos suvartojimą buitinėms reikmėms, karšto vandens ruošimui ir šildymui. Pavyzdžiui, buitinėms reikmėms (apšvietimas, šaldytuvas, vandens siurblys) gali prireikti apie 3.5kWh per dieną.

Inverterio pasirinkimas

Inverterio galia turi atitikti didžiausią momentinį energijos poreikį. Vandens siurbliui, kurio paleidimo metu gali prireikti iki 1.5kW, ir kitiems buitiniams prietaisams, rekomenduojama rinktis maždaug 2kW galios inverterį. Jei planuojama tiekti energiją šilumos siurbliui (apie 2.4kW), reikės trifazio inverterio ar kelių vienfazių, bendros galios apie 3-4kW.

Inverterių NVK ir kokybė

Inverterių naudingumo koeficientas (NVK) nominalios galios metu gali viršyti 90%, tačiau realiame naudojime, kai apkrova dalinė, vidutinis NVK siekia 85-90%. Svarbu rinktis kokybiškus, patikimų gamintojų inverterius, nes "kinetiškų" gaminių deklaruojama galia dažnai neatitinka realios.

Akumuliatorių talpos skaičiavimas

Reikiamą akumuliatorių talpą (Ah) galima apskaičiuoti pagal energijos poreikį (Wh) ir sistemos įtampą (V). Pavyzdžiui, 3.5kWh energijos poreikiui 12V sistemoje reikėtų apie 292Ah talpos. Įvertinus inverterio NVK ir akumuliatorių iškrovimo gylį (pvz., 50% švino rūgštiniams akumuliatoriams), reikiamas talpumas gali išaugti iki 600Ah ar daugiau.

Akumuliatorių tipų palyginimas

• Švino rūgštiniai akumuliatoriai: Pigiausias variantas, bet jautresni giliam iškrovimui. Yra skysto elektrolito, AGM ir geliniai tipai.
• Ličio jonų (Li-Ion) akumuliatoriai: Brangesni, bet ilgaamžiškesni, lengvesni ir atsparesni giliam iškrovimui.

Nors automobiliniai akumuliatoriai yra pigesni, jie nėra skirti nuolatiniam giliam iškrovimui ir greitai netenka savo talpos. Ličio titanato (Li-Titanate) akumuliatoriai, kaip Toshiba SCiB, pasižymi ilgaamžiškumu, greitu įkrovimu ir geru veikimu žemoje temperatūroje.
