VW Passat B5 (1996-2005 m.) yra populiarus automobilis, kurio patikimumas ir ilgaamžiškumas užsitarnavo daugelio vairuotojų simpatijas. Saugikliai yra esminė automobilio elektros sistemos dalis, apsauganti įvairius komponentus nuo pažeidimų dėl per didelės srovės. Šiame straipsnyje išsamiai apžvelgsime VW Passat B5 saugiklių dėžutės išdėstymą, jų funkcijas ir kaip juos teisingai pakeisti. Ši informacija aktuali visiems, pradedantiesiems ir patyrusiems automobilių savininkams.
Saugiklių funkcija ir svarba
Saugikliai veikia kaip apsauginiai įtaisai, nutraukiantys elektros grandinę, kai srovė viršija leistiną ribą. Tai apsaugo automobilio elektros komponentus nuo perkrovos ir galimos žalos, tokios kaip trumpasis jungimas ar net gaisras. Pernelyg padidėjus apkrovai, sudega metalinis saugiklio takelis, taip nutraukdamas elektros tiekimą ir apsaugodamas atitinkamą automobilio mazgą. Sudegęs saugiklis neretai kaltas dėl iš pirmo žvilgsnio kur kas didesnių elektros sistemos gedimų.

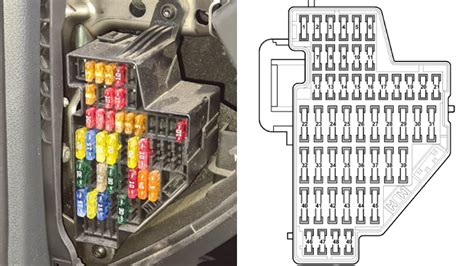

VW Passat B5 saugiklių dėžučių vietos
VW Passat B5 automobilyje yra dvi pagrindinės saugiklių dėžutės, kurių kiekviena atsakinga už skirtingus automobilio elektros grandinės komponentus:
- Salono saugiklių dėžutė: Dažniausiai randama prietaisų skydelyje, vairuotojo pusėje, po dangteliu. Ji atsakinga už svarbiausius automobilio elektros prietaisus, tokius kaip apšvietimas, radijas, langų valytuvai ir kt.
- Variklio skyriaus saugiklių dėžutė: Ši dėžutė paprastai yra variklio skyriuje, šalia akumuliatoriaus, arba ties variklio skyriaus pertvara, dešiniau nuo stabdžių stiprintuvo (žiūrint prieš važiavimo kryptį). Ji dažniausiai atsakinga už galingesnius prietaisus, pavyzdžiui, ABS sistemą, aušinimo ventiliatorių, generatorių, starterį, purkštukus ir variklio valdymo bloką.
Konkreti saugiklių dėžutės vieta gali šiek tiek skirtis priklausomai nuo automobilio modelio metų ir komplektacijos, todėl visada verta patikrinti automobilio savininko vadovą.
Saugiklių išdėstymo schemos ir identifikavimas
Kiekvienoje saugiklių dėžutėje yra schema, rodanti kiekvieno saugiklio vietą ir funkciją. Ši schema dažniausiai būna atspausdinta ant dėžutės dangtelio arba automobilio savininko vadove. Svarbu atidžiai išnagrinėti schemą, kad tiksliai identifikuotumėte reikiamą saugiklį. Saugiklių lizdai skaičiuojami nuo variklio pusės į išorę: viršutinėje eilėje nelyginiai numeriai 1, 3, 5, ir t.t. iki 13, apatinėje eilėje lyginiai numeriai 2, 4, 6 ir t.t. iki 14.

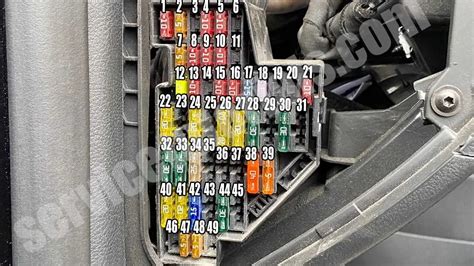

Salono saugiklių dėžutės schema (pavyzdys)
Ši schema yra tik pavyzdys. Tiksli schema gali skirtis priklausomai nuo jūsų automobilio modelio ir metų. Prieš keisdami saugiklį, visada patikrinkite savo automobilio vadovą, kad įsitikintumėte, jog teisingai nustatėte saugiklio paskirtį ir amperą.
| Saugiklio numeris | Amperas (A) | Paskirtis |
|---|---|---|
| 1 | 10 | Posūkio signalai / Priekiniai žibintai |
| 2 | 10 | Galiniai žibintai (dešinė pusė) |
| 3 | 10 | Galiniai žibintai (kairė pusė) / Stabdžių žibintai |
| 4 | 10 | Salono apšvietimas |
| 5 | 15 | Langų valytuvai / Garso sistema |
| 6 | 10 | Atsarginis žibintas / Salono apšvietimas |
| 7 | 10 | Priekiniai gabaritiniai žibintai (dešinė pusė) / Centrinis užraktas |
| 8 | 10 | Priekiniai gabaritiniai žibintai (kairė pusė) / Elektra valdomi langai |
| 9 | 10 | Valstybinio numerio apšvietimas / Šildomi veidrodėliai |
| 10 | 15 | Garso signalas / Priešrūkiniai žibintai |
| 11 | 10 | Stabdžių žibintai / ABS sistema |
| 12 | 15 | Degalų siurblys / Oro kondicionierius |
| 13 | 10 | Šildomi purkštukai / Degiklio lizdas |
| 14 | 15 | Atbulinės eigos žibintas / Variklio valdymo blokas (ECU) |
| 15 | 10 | Elektriniai veidrodėliai / Instrumentų skydelis |
| 16 | 10 | Oro kondicionierius |
| 17 | 15 | Centrinis užraktas |
| 18 | 15 | Radijas |
| 19 | 20 | Elektra valdomi langai (priekiniai) |
| 20 | 20 | Elektra valdomi langai (galiniai) |
| 21 | 30 | Stoglangis (jei yra) |
| 22 | 15 | Prietaisų skydelis |
| 23 | 10 | ABS sistema |
| 24 | 10 | Oro pagalvės |
| 25 | 15 | Šildomos sėdynės (jei yra) |
| 26 | 20 | Rūko žibintai |
| 27 | 30 | Šildomas galinis stiklas |
| 28 | 20 | Ventiliatorius |
| 29 | 15 | Degiklis (priskiriamas prikuriteliui) |
| 30 | 15 | Laisvas |
| 31 | 10 | Laisvas |
| 32 | 15 | Laisvas |
| 33 | 15 | Laisvas |
| 34 | 15 | Laisvas |
Variklio skyriaus saugiklių dėžutės schema (pavyzdys)
Ši schema yra tik pavyzdys. Tiksli schema gali skirtis priklausomai nuo jūsų automobilio modelio ir metų.
| Saugiklio numeris | Amperas (A) | Paskirtis |
|---|---|---|
| 1 | 30 | ABS hidraulinis siurblys / Pagrindinis variklio valdymo relė |
| 2 | 50 | Aušinimo ventiliatorius (1 greitis) / Kuro siurblys |
| 3 | 40 | Aušinimo ventiliatorius (2 greitis) |
| 4 | 50 | Generatorius / Starteris |
| 5 | 30 | Starteris |
| 6 | 40 | Purkštukai / ABS siurblys |
| 7 | 30 | Variklio valdymo blokas / Oro pagalvės |
Kaip pakeisti saugiklį: žingsnis po žingsnio instrukcija
Saugiklio pakeitimas yra gana paprastas procesas, tačiau svarbu laikytis tam tikrų atsargumo priemonių:
- Išjunkite degimą: Prieš pradėdami keisti saugiklį, įsitikinkite, kad automobilis yra išjungtas ir raktas ištrauktas iš degimo spynelės.
- Suraskite saugiklių dėžutę: Remiantis anksčiau pateikta informacija, suraskite reikiamą saugiklių dėžutę (salono arba variklio skyriaus).
- Atsidarykite saugiklių dėžutės dangtelį: Atsargiai atidarykite saugiklių dėžutės dangtelį.
- Identifikuokite sugedusį saugiklį: Naudodamiesi schema, identifikuokite saugiklį, kuris atitinka neveikiančią sistemą (pvz., jei neveikia priekinis žibintas, ieškokite saugiklio, pažymėto kaip "Priekiniai žibintai").
- Patikrinkite saugiklį: Vizualiai apžiūrėkite saugiklį. Jei vielutė saugiklio viduje nutrūkusi, saugiklis sugedęs. Taip pat galite naudoti multimetrą, nustatytą į tęstinumo režimą, kad patikrintumėte, ar saugiklis praleidžia srovę. Jei nėra tęstinumo, saugiklis yra perdegęs.
- Išimkite sugedusį saugiklį: Naudodami specialų saugiklių ištraukiklį (pincetą), kuris paprastai būna saugiklių dėžutėje, arba replėmis, atsargiai ištraukite sugedusį saugiklį.
- Įdėkite naują saugiklį: Įdėkite naują, tokios pačios amperazo vertės saugiklį į atlaisvintą vietą. Būtinai naudokite tinkamą amperazo saugiklį. Netinkamo saugiklio naudojimas gali sugadinti elektros prietaisą ar net sukelti gaisrą. Geriausi saugikliai tie, kurių takeliai gaminami iš žalvario. Tokie saugikliai nesukelia elektrocheminės korozijos tarp lizdo ir takelio. Naudojant saugiklius su aliumininiais takeliais, juos reikėtų tikrinti dažniau.
- Patikrinkite sistemos veikimą: Įjunkite degimą ir patikrinkite, ar neveikianti sistema dabar veikia.
- Uždarykite saugiklių dėžutės dangtelį: Uždarykite saugiklių dėžutės dangtelį.
Changing a Fuse
Dažniausios priežastys, kodėl perdega saugikliai
Dažniausios priežastys, kodėl saugikliai perdega:
- Trumpasis jungimas: Tai dažniausia priežastis. Tai gali sukelti rimtą žalą elektros sistemai arba sukelti gaisrą.
- Perkrova: Jei prie elektros grandinės prijungiami per daug galingi prietaisai, saugiklis gali perdegti.
- Saugiklių korozija: Kartais saugikliai gali oksiduotis dėl drėgmės, todėl reikėtų patikrinti jų būklę. Oksidavę saugikliai gali blogai praleisti elektros srovę ir sukelti įvairių problemų.
- Mechaniniai pažeidimai: Saugikliai gali būti pažeisti fiziškai dėl smūgių ar vibracijos.
Svarbūs patarimai
- Jei saugiklis nuolat perdega, kreipkitės į specialistą: Jei saugiklis nuolat perdega, tai rodo rimtesnę problemą elektros sistemoje. Kreipkitės į kvalifikuotą automobilių elektriką, kad nustatytų ir pašalintų problemą.
- Turėkite atsarginių saugiklių rinkinį: Visada turėkite atsarginių saugiklių rinkinį automobilyje, kad galėtumėte greitai pakeisti sugedusį saugiklį kelyje.
- Nekeiskite perdegusių saugiklių didesniais: Naudojant didesnio amperų stiprumo saugiklį, galima pažeisti elektros grandinę ir sukelti gaisrą.
- Saugokitės drėgmės: Drėgmė gali sukelti koroziją saugiklių dėžutėje ir pažeisti saugiklius. Stenkitės, kad saugiklių dėžutė būtų sausa.
- Saugiklių schemos kopija: Pasidarykite saugiklių schemos kopiją ir laikykite ją kartu su automobilio dokumentais.
Papildoma informacija
ABS, EDL ir ASR sistemos
Kai kurios VW Passat B5 versijos turi Anti-lock Brake System (ABS) su Electronic Differential Lock (EDL) ir Anti-Slip Regulation (ASR) sistemomis. Šios sistemos pagerina automobilio stabilumą ir valdymą ekstremaliomis sąlygomis. Saugikliai, apsaugantys šias sistemas, paprastai yra variklio skyriaus saugiklių dėžutėje. Jei pastebėjote, kad ABS, EDL ar ASR sistemos neveikia, patikrinkite atitinkamus saugiklius.
Komforto sistema su apsaugos sistema
VW Passat B5 automobiliuose taip pat gali būti komforto sistema su apsaugos sistema, kuri apima tokias funkcijas kaip centrinis užraktas, elektra valdomi langai ir signalizacija. Šios sistemos taip pat yra apsaugotos saugikliais, esančiais salono saugiklių dėžutėje. Jei pastebėjote problemų su šiomis funkcijomis, patikrinkite atitinkamus saugiklius.
Apšildomi purkštukai
Kai kurie VW Passat B5 modeliai turi apšildomus priekinio stiklo plovimo purkštukus, kurie padeda išvengti užšalimo šaltuoju metų laiku. Šių purkštukų saugiklis taip pat yra salono saugiklių dėžutėje. Jei purkštukai neveikia, patikrinkite šį saugiklį.
Oro kondicionierius
Oro kondicionieriaus sistema taip pat turi savo saugiklį, kuris paprastai yra salono saugiklių dėžutėje. Jei oro kondicionierius neveikia, patikrinkite šį saugiklį.
