Turbinos valdymo vožtuvas, dažnai vadinamas aktuatoriumi, yra esminė variklio dalis, kuri reguliuoja oro srautą į variklio turbiną. Šis įrenginys yra pagrindinis veiksnys, lemiantis variklio galingumą, efektyvumą ir išmetamo CO2 kiekį. Turbinos valdymo aktuatorius yra kompleksinis mechanizmas, kuris reguliuoja oro srautą į variklio turbiną.
Turboįpūtimas ir jo principai
Oro, paduodamo į degimo kamerą, suspaudimas leidžia padidinti jo masę cilindre. Tai savo ruožtu iš esmės praplečia galimybes ištobulinti darbo procesą, padidinti kuro ekonomiškumą ir galingumą, sumažinti kenksmingų teršalų arba šilumos apkrovas. Pirmieji eksperimentai šioje srityje buvo vykdomi XIX amžiaus pabaigoje. Nepaisant garbaus amžiaus, tokie įpūtimo agregatai naudojami ir nūdien.
Mechaniniai kompresoriai
Populiaresni įrenginiai yra tie, kuriuose kompresorius dirba ne nuo alkūninio veleno, o dėl turbinos ratą sukančių išmetamųjų dujų energijos. Iš konstrukcijų, kurios turėjo pasisekimą pirmąjį praėjusio amžiaus trečdalį, šiandien labiausiai paplitę „Rutz“ tipo rotoriniai kompresoriai. Mechaninių įrenginių pranašumai ir trūkumai sąlygojami jų stipraus ryšio su variklio velenu. Būtent dėl jo variklis ir mechaninis kompresorius visada stipriai sujungti, nepriklausomai nuo variklio darbo režimų. Anksčiau mechaninius kompresorius dažniausiai montuodavo didelio tūrio varikliuose siekiant padidinti jų galingumą. Šiandien atvirkščiai, juos dažniau montuoja į sąlyginai nedidelius variklius ir suderina taip, kad jie gerintų cilindrų prapūtimą, sumažindami išmetamųjų dujų toksiškumą ir padidindami stūmoklinės dalies NVK (naudingo veikimo koeficientą).
Galimybė efektyviai dirbti esant mažoms apsukoms mechaniniams kompresoriams yra labai svarbi, nes būtent tai nuo seno buvo viena iš silpnų vietų. Viena iš svarbiausių priežasčių yra jau minėtas oro pratekėjimas kompresoriuje, tuo didesnis, kuo mažesnis menčių sukimosi greitis. Atsiliepia ir papildoma variklio apkrova, juk variklio galingumas esant mažoms apsukoms ir taip mažas, o jį dar verčia sukti kompresorių. Vokiečių firma, viena iš kompresorių naudojimo pionierių, paiso „klasikos“ iki šiol, nors, žinoma, nuolat ją tobulina. Pavyzdžiui, „Rutz“ kompresoriaus rotorius priverstas suktis 12 000 aps/min dažniu, anksčiau atrodžiusiu nepasiekiamu. Tokių rotorių paviršiui naudojami ypatingi polimerai, leidžiantys maksimaliai sumažinti tarpus, o tai reiškia ir oro pratekėjimą aplenkiant rotorius. Mechaniniai kompresoriai, atsiradę prieš šimtą metų, neužleidžia pozicijų. Juk šiuolaikinės technologijos leidžia gaminti „klasikinius kompresorius“ laikrodinių mechanizmų tikslumu.
Turbokompresoriai

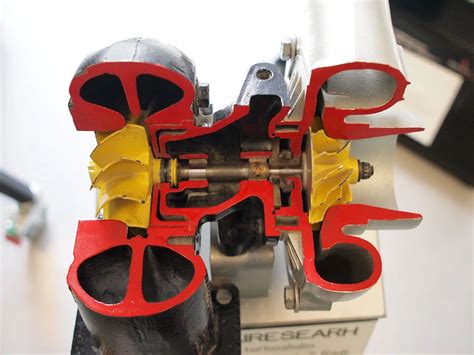

Su turboįpūtimu situacija yra panaši, tik visiškai atvirkščia. Pagrindinės variklio charakteristikos, tokios kaip galingumas, sukimo momentas ir kuro sąnaudos, smarkiai pagerėja įmontavus turbokompresorių. Nors turbokompresorius išrastas dar 1905 metais, plačiau pradėtas naudoti tik praėjus daugeliui metų. Turboįpūtimo agregato pagrindą sudaro velenas, ant kurio iš vienos pusės turbinos ratas, iš kitos kompresorius. Turbina, naudodama išmetamųjų dujų energiją, įsuka bendrą veleną, o kartu su juo ir kompresorių, kuris pasiunčia šviežią „užtaisą“ (dyzeliui orą, benzininiam varikliui orą arba kuro ir oro mišinį) į cilindrus.
Akivaizdu, kad kompresoriaus pajėgumas priklauso nuo to, kokiomis sąlygomis dirba turbina. Jeigu vairuotojas spaudžia akceleratorių, į cilindrus paduodama daug kuro, išmetamųjų dujų energija didelė ir kompresoriui pakanka jėgų dirbti. Bet telieka atleisti pedalą, agregatas liks su „bado daviniu“ ir, kai iš jo vėl pareikalaus dirbti su visa energija, gali sustreikuoti. Kad susidorotų su pereinamaisiais režimais, turbinos ratas padidinamas taip, kad jį geriau įsuks išmetamosios dujos ir nebus jokios „duobės“. Bet kyla kitas pavojus: kai variklis pradės dirbti normaliu režimu, turbina ims „siūlyti“ kompresoriui pernelyg didelį galingumą. Turbokompresoriai ypač efektyvūs dyzeliuose, nes juose didesnis suspaudimo laipsnis ir išmetamųjų dujų slėgis. Šiandien atvirkščiai, juos dažniau montuoja į sąlyginai nedidelius variklius ir suderina taip, kad jie gerintų cilindrų prapūtimą, sumažindami išmetamųjų dujų toksiškumą ir padidindami stūmoklinės dalies NVK (naudingo veikimo koeficientą).
Turbinos valdymo aktuatorius: sandara ir veikimo principas
Turbinos valdymo aktuatorius yra įrenginys, kuris reguliuoja išmetamųjų dujų srautą į turbokompresorių. Šis įrenginys gali būti mechaninis arba elektroninis, tačiau jo pagrindinis tikslas - kontroliuoti turbinos suspaudimo slėgį, kad būtų pasiektas optimalus variklio veikimas. Turbinos valdymo aktuatoriai susideda iš kelių pagrindinių dalių, kurios užtikrina tinkamą jų veikimą:
- Membrana: Viena svarbiausių mechaninio turbinos valdymo aktuatoriaus dalių. Ji veikia kaip slėgio jutiklis, kuris reaguoja į išmetamųjų dujų slėgį. Membranos funkcija yra esminė slėgio reguliavimui.
- Stūmoklis arba strypas: Tiesiogiai sujungtas su membrana ir perduoda jos judesį į kitas turbinos dalis. Mechaninis aktuatoriaus strypas yra pritvirtintas prie atliekų išmetimo vožtuvo (angl. wastegate), kuris reguliuoja išmetamųjų dujų srautą.
- Spyruoklė: Esminė mechaninio valdymo aktuatoriaus dalis, kuri atsako už slėgio reguliavimą. Spyruoklė sulaiko membraną tam tikroje padėtyje ir pasipriešina jos judesiams iki tol, kol išmetamųjų dujų slėgis viršija nustatytą ribą. Kai slėgis pakyla, spyruoklė susispaudžia, leisdama membranai judėti ir reguliuoti vožtuvo padėtį.
- Atliekų išmetimo vožtuvas (wastegate): Mechanizmas, kuris kontroliuoja, kiek išmetamųjų dujų patenka į turbokompresorių. Jis atsidaro arba užsidaro, priklausomai nuo aktuatoriaus siunčiamo signalo. Atliekų išmetimo vožtuvas gali būti vidinis arba išorinis.
- Elektroninis valdymo blokas (ECU): Šiuolaikiniuose automobiliuose vis dažniau naudojami elektroniniai aktuatoriai, kurie turi integruotą valdymo bloką. ECU naudoja jutiklių informaciją, kad tiksliai valdytų turbinos slėgį. Jutikliai stebi įvairius variklio parametrus, tokius kaip išmetamųjų dujų slėgis, variklio temperatūra ir oro srautas. Elektroninis valdymo blokas suteikia didesnį tikslumą ir greitesnę reakciją, palyginti su mechaniniais aktuatoriais.
- Jutikliai: Elektroninėse sistemose svarbūs yra jutikliai, kurie stebi įvairius variklio ir išmetamųjų dujų parametrus. Šie jutikliai perduoda informaciją elektroniniam valdymo blokui, kuris naudoja šiuos duomenis aktuatoriaus valdymui.
Turbinos valdymo aktuatorius veikia valdydamas išmetamųjų dujų srautą, kuris eina per turbokompresorių. Kai variklio apkrova padidėja, didėja ir išmetamųjų dujų kiekis. Dujos suka turbinos sraigtą, kuris, savo ruožtu, suspaudžia orą, tiekiamą į variklį. Pats „wastegate“ konstrukciškai nėra sudėtingas elementas - iš esmės tai vožtuvas ir spyruoklė. Spyruoklė parenkama taip, kad vožtuvas pradėtų atsidaryti pasiekus konkrečią slėgio ribą. Elektroninis „wastegate“ valdymas leidžia tai daryti dar tiksliau: vožtuvo padėtį keičia mažas servomechanizmas pagal automobilio valdymo kompiuterio komandas.
Turbinos valdymo vožtuvas paduoda vakuumą į vakuuminį cilindriuką, kuris valdo turbinos kintamosios geometrijos mechanizmą. Į vožtuvą vakuumas ateina tiesiai nuo vakuuminės pompos, o atsidarius vožtuvui - į vakuuminį cilindriuką. Vožtuvui užsidarius, į vamzdelį, kuris eina į vakuuminį cilindriuką, turi patekti atmosferinis slėgis, tai vyksta per sietelį. Jei sietelis užsiteršęs, „atsikvėpimas“ vyksta su pavėlavimu. Kodėl tai yra blogai? Todėl, kad varikliui pasiekus aukštas apsukas, vakuuminis cilindriukas, veikiamas vakuumo, būna tokioje padėtyje, kad turbinos našumas būtų aukštas. Atleidus akseleratorių (prieš perjungiant pavarą) variklio apsukos krenta, reikalingas mažesnis turbinos našumas, vakuumas uždaromas ir vakuuminis cilindriukas turi grįžti į pradinę padėtį (kai turbinos našumas mažas). Panašiai gali būti ir su stringančiu kintamosios geometrijos mechanizmu, jei jis vaikšto sunkiai, tai gali susidaryti lygiai tokia pati situacija. Tokių rotorių paviršiui naudojami ypatingi polimerai, leidžiantys maksimaliai sumažinti tarpus, o tai reiškia ir oro pratekėjimą aplenkiant rotorius.
How a Turbocharger Works Animation
Solenoidiniai vožtuvai turbinų valdyme
Solenoidiniai vožtuvai yra viena iš svarbiausių dalių daugelyje automatizuotų sistemų, skirtų skysčių ar dujų srautui reguliuoti. Jie veikia pagal elektromagnetinio lauko sukūrimą, kuris atidaro arba uždaro vožtuvą, leidžiant arba sustabdant srautą. Solenoidas yra bendras terminas vielos ritinei, naudojamai kaip elektromagnetas, apibūdinti. Tai taip pat reiškia bet kokį prietaisą, kuris elektrinę energiją paverčia mechanine energija, naudodamas solenoidą. Prietaisas sukuria magnetinį lauką iš elektros srovės, o magnetinis laukas sukuria tiesinį judesį.
Solenoidinis vožtuvas sudarytas iš kelių pagrindinių komponentų: elektromagnetinės ritės, plunžerio ir vožtuvo korpuso. Pagrindinis veikimo principas grindžiamas elektros srovės tekėjimu per ritę, kuri sukuria magnetinį lauką. Šis laukas įtraukia plunžerį (judantį metalinį cilindrą) ir atidaro arba uždaro vožtuvą. Dažniausiai naudojami solenoidai yra skirti įjungti jungiklį, pavyzdžiui, starterį automobilyje. Konkrečiau jis būtų vadinamas turbinos solenoidas arba dar turbinos valdymo solenoidas. Taip pat vožtuvuose, pavyzdžiui, purkštuvų sistemoje.
- Tiesioginės veikos solenoidiniai vožtuvai: Elektros srovė tiesiogiai valdo plunžerį, kuris atidaro arba uždaro vožtuvą.
- Netiesioginės veikos vožtuvai: Naudoja papildomą mažą pilotinį vožtuvą, kuris padeda valdyti pagrindinio vožtuvo atidarymą ir uždarymą.
- Normaliai uždaras (NO): Vožtuvas yra uždarytas, kai nėra elektros srovės. Kai elektros srovė tiekiama, vožtuvas atsidaro.
- Normaliai atviras (NC): Šio tipo vožtuvas yra atviras, kai nėra elektros srovės, ir uždaromas, kai tiekiama elektros srovė.
Solenoidų gedimai ir diagnostika
Jūsų solenoidinis vožtuvas gali kartas nuo karto nustoti atsidaryti ir užsidaryti, arba jūsų transporto priemonės solenoidas vieną dieną gali neužvesti automobilio. Diagnozuoti šias problemas ir jas išspręsti yra labai svarbu. Paprasčiausias būdas yra pasinaudoti kompasu. Kadangi jūsų solenoidas veikia elektromagnetizmo principu, jį supančio magnetinio lauko nebus, jei pats solenoidas neveiks. Padėję kompasą prie solenoido ir tada suaktyvinę tą solenoidą, iš karto sužinosite, ar tai yra problema, ar yra kokių nors kitų mechaninių problemų. Jei jūsų kompaso adata šokinės, solenoidas bus sukūręs magnetinį lauką. Tai reikš, kad prietaisas veikia. Jei ne, žinosite, kad jūsų solenoidas negauna reikiamos elektros energijos, dėl to problema bus pačiame prietaise ir jį reiks pakeisti.
Turbokompresorių tobulinimas ir inovacijos
Per pastaruosius 25 metus turbokompresoriai iš gana retos įrangos tapo įprasta šiuolaikinių automobilių dalimi. 2000 m. tokią sistemą turėjo maždaug 1 % naujų automobilių, o 2023 m. - apie 35 % parduotų naujų modelių. Vien tik „pripūsti“ daugiau oro neužtenka - svarbiausia yra tiksliai valdyti turbinos apsukas. Jei turbina sukasi per greitai, jos vidinės detalės patiria dideles centripetines apkrovas, gali atsirasti paviršiaus pažeidimų, dėvėjimasis ir patikimumo problemos. Jei apsukos per mažos, norima trauka atsiranda pavėluotai, o vairuotojas tai jaučia kaip turbolagą.
Kintamosios geometrijos turbinos
Pirmosios turbinos su keičiamos geometrijos kreipračiu atsirado dar šeštajame dešimtmetyje. Tokią turbiną iš esmės paprasčiau pritaikyti darbui esant plačiam apsukų diapazonui. Kreipračio mentes pasuka specialūs kumšteliai su pneumatine pavara. Konstruktoriai nepaliaujamai ieško naujų sprendimų. Artimiausiu metu sistema tikriausiai dar patobulės. Vidutinės geometrijos turbinos (VGT) vožtuvai reguliuoja oro srautą į variklio turbiną keisdami turbinos geometriją. Visi šie komponentai dirba sinchronizuotai, siekdami užtikrinti optimalų oro srautą tiek į turbiną, tiek į kompresorių.
Dvigubo įpūtimo sistemos
Konstrukcijos su dviem turboagregatais iš eksperimentinių automobilių jau persikėlė į serijinius. Didelio galingumo šiuolaikiniuose V formos varikliuose, pavyzdžiui, „Maybach“, naudojamos dvi lygiagrečios kompaktiškos turbinos. Visai neseniai firma „Opel“ pristatė dyzeliniams varikliams naują įdomų agregatą, o tiksliau - įpūtimo sistemą. Čia dvi turbinos dirba pagal gudrią kintamąją schemą. Kai alkūninis velenas sukasi iki 1800 aps/min, vožtuvas išmetamajame kolektoriuje įtraukia į darbą aukšto slėgio (iki 3,2 barų) mažąjį turbokompresorių. Iki 3000 aps/min abu agregatai dirba lygiagrečiai, o elektronikos kontroliuojamas vožtuvas tolygiai keičia išmetamųjų dujų, paduodamų į vieną ar kitą turbiną, tūrių santykį. Didysis kompresorius tuo metu suspaudžia orą, padidindamas slėgį įeigoje į mažąjį. Konstrukcija ištobulinta 1,9 litrų dyzeliniame variklyje koncepciniam automobiliui „Opel Vectra ORS“. Toks turboįpūtimas leido padidinti galingumą iki 156 kVt/212 AJ, o sukimosi momentas pasiekė 400 Nm! Įspūdingi 85 kVt/112 AJ iš litro kol kas dyzelių rekordas.
Nuoseklios įjungimo schemos naudojamos, kai būtina išgauti daugiau nei 3,5 barų slėgį, o tai ypač sunku pasiekti vienu įpūtimo agregatu. Oras pirmiausia suspaudžiamas žemo slėgio kompresoriumi, vėliau jis patenka į aukšto slėgio kompaktišką turbokompresorių ir tik tada į variklį. Didelio litražo krovininių automobilių varikliams naudojamas, nors kol kas gana retai, turbokompaundas. Pirmasis kompresorius dirba kaip įprasta. O oras, paduodamas antrojo, suka variklio alkūninį veleną.
Aušinimas ir interkuleris

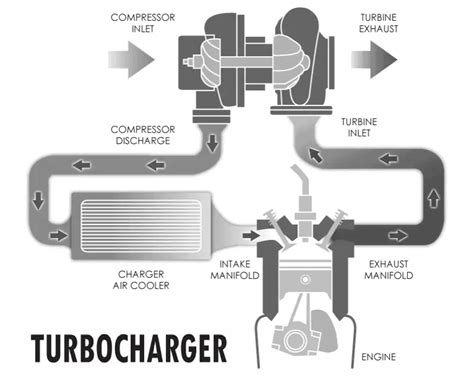

Kadangi spaudžiamas oras šyla, jo tankis mažėja. Tai trukdo kompresoriui „pripumpuoti“ į cilindrus tiek šviežio „užtaiso“, kiek jis teoriškai galėtų. Atitinkamai dujų apykaitos kokybė ir variklio NVK esti ne tokie aukšti, kokie galėtų būti. Kad išvengtų šio „nesusipratimo“, po kompresoriaus orą praleidžia per specialų radiatorių (paprastai aliuminį), pagal konstrukciją analogišką esančiam aušinimo sistemoje. Kai kada siekiant sumažinti įpučiamo oro temperatūrą naudojamas aušinimo skystis, kartais oro srovė, plūstanti judant mašinai.
Turbinos valdymo aktuatoriaus svarba
Turbinos valdymo aktuatorius yra neatsiejama modernių variklių dalis, kuri turi didelę įtaką jų veikimui ir efektyvumui. Šis kompleksinis mechanizmas reguliuoja oro srautą į variklio turbiną bei kompresorių, siekdamas maksimaliai išnaudoti variklio potencialą. Jo svarba akivaizdi ne tik galingumo ir efektyvumo požiūriu, bet ir stabilumo bei aplinkos apsaugos kontekste.
- Galingumas: Turbinos valdymo aktuatorius leidžia varikliui pasiekti optimalų galingumą visose veikimo sąlygose.
- Efektyvumas: Kontroliuojant oro srautą, turbinos valdymo aktuatorius padeda varikliui pasiekti didesnį efektyvumą.
- Variklio stabilumas: Turbinos valdymo aktuatorius taip pat yra svarbus variklio stabilumo elementas.
Turbokompresoriaus priežiūra
Dirbdama turbina patiria stiprias mechanines apkrovas, kurias sąlygoja sukančių rotorių aukšta išmetamųjų dujų temperatūra (daugiau kaip 700°С) ir slėgis (iki 8 bar). Taip pat didelė apkrova tenka ir slydimo guoliams, kuriuose įmontuotas rotorius - sukimosi greitis siekia 200 tūkstančių ir daugiau apsisukimų per minutę. Turbinos sukimosi dažnis siekia 200 000 apsukų per minutę. Visos detalės gaminamos su mažiausiomis užlaidomis ir surenkamos paliekant mikroskopinius konstrukcinius tarpelius. Todėl turbinos priežiūrą ir keitimą reikia patikėti specialiai mokytiems ir patyrusiems automobilių meistrams.
- Variklinė alyva: Itin atidžiai pasirinkite variklinę alyvą. Variklis su turbo įpūtimu yra labai reiklus alyvos kokybei ir jos keitimui. Rinkitės tik gerą alyvą iš patikimų tiekėjų. Venkite klastočių. Alyvą reikia keisti laiku. Nekreipkite dėmesio į gamintojų teikiamas alyvos keitimo terminų rekomendacijas. Turbininiame variklyje reikia keisti alyvą, nuvažiavus ne daugiau kaip 10 000 km. Jeigu ketinate dar ilgai važinėti savo automobiliu, tai keiskite alyvą kas 8 tūkstančius kilometrų. Tačiau itin rimtai priimkite dėmesį į alyvos klampą ir gamintojų rekomendacijas. Keičiant alyvą būtina pakeisti alyvos ir oro filtrus.
- Variklio pašildymas: Būtinai pašildykite turbininį variklį. Juk esant šaltajai eigai alyva per persipylimo vožtuvą iš karto patenka į variklį, aplenkdama filtrą!
- Variklio aušinimas po aktyvaus važiavimo: Jeigu aktyviai važinėjote, leiskite varikliui apie 1 minutę dirbti šaltąja eiga. Tai itin svarbu turbinoms su neaušinamu guolių korpusu, kuriuose aušinimo funkciją atlieka alyva. Dėl staigaus variklio užgesinimo, dingsta alyvos slėgis, alyvos tiekimas į karštą turbokompresorių sumažėja, todėl turbina perkaista, oksiduojasi ir užsikoksuoja, ant turbinos detalių paviršių susidaro kietosios abrazyvinės dalelės.
- Nustatymų keitimas: Turbokompresoriaus konstrukcija tiksliai užprogramuota naudoti konkrečiam varikliui. Todėl griežtai draudžiama keisti kokius nors turbo įpūtimo sistemos nustatymus ir reguliavimus. Pavyzdžiui, bandant didinti įpūtimo slėgį, galima perkaitinti variklį ir pažeisti stūmoklius, cilindrų bloko galvutes arba variklio atramas.
- Gedimų požymiai: Jeigu iš turbinos sklinda neįprasti garsai, pastebėjote alyvos nuotėkį arba vibraciją, nedelsdami sustabdykite ir patikrinkite variklį. Jeigu „wastegate“ užstringa uždarytas arba būna iš dalies užblokuotas, gedimo požymiai dažniausiai išryškėja greitai. Kadangi vožtuvas nebeišleidžia perteklinių išmetamųjų dujų aplink turbiną, turbina pradeda suktis per greitai ir kelia per didelį įpūtimo slėgį. Esant didelėms apsukoms, rotacinė pusiausvyra tampa kritiškai svarbi. Ilgesnis važiavimas pilnu arba beveik pilnu akseleratoriaus pedalo paspaudimu tokį gedimą paprastai išryškina dar labiau.
