Visas „Volvo XC90“ automobilio elektros funkcijas ir komponentus saugo saugikliai. Saugiklių funkcija - saugoti automobilio elektros sistemą nuo trumpojo jungimo arba perkrovos. „Volvo XC90“ automobiliuose sumontuota daug elektronikos, kuri eksploatuojant didelėmis apkrovomis gali sugesti. Saugikliai užtikrina stabilų elektroninių sistemų darbą ir apsaugo automobilio elektroninę grandinę nuo trumpojo jungimo.
Avarinės situacijos atsiranda, kai sistemoje ilgą laiką yra nuolatinė aukšta įtampa, dėl kurios sutrinka jos elementų veikimas. Pagrindinė „Volvo XC90“ saugiklių paskirtis - atidaryti grandinę. Tokiu atveju perdega saugiklis, kurį galima nesunkiai pakeisti, o pati grandinė nepažeidžiama.
Įspėjimas keičiant saugiklius
Keisdami saugiklį, niekada nenaudokite pašalinių daiktų arba saugiklio, kurio amperų yra daugiau nei nurodyta. Tai gali sukelti didelę žalą elektros sistemai ir sukelti gaisrą. Jei neveikia elektros komponentas arba funkcija, tai dažniausiai atsitinka dėl laikinai perkrauto ir dėl to perdegusio saugiklio. Jei tas pats saugiklis dar kartą perdega, tai reiškia, kad yra gedimas elektros sistemos komponente.
Saugiklių ir relių vieta
Saugikliai ir relės yra specialiuose blokuose, išdėstytuose skirtingose automobilio dalyse. Pagrindinis „Volvo XC90“ saugiklių blokas yra automobilio variklio skyriuje kairėje pusėje. Jis atlieka vidaus degimo variklio, automatinės pavarų dėžės ir stabdžių sistemos elektros įrangos apsaugos funkciją. Norėdami atidaryti saugiklių dėžutės dangtelį, turite paspausti nurodytus skląsčius. Plastikinių pincetų dėka galite pakeisti saugiklį.
Saugiklių paskirtis ir nominalai
Žemiau pateikiamas „Volvo XC90“ saugiklių sąrašas, nurodant jų nominalą (amperais) ir apsaugomas sistemas. Atnaujinta 2020-03-19.
Variklio skyriaus saugiklių blokas (kairė pusė)
- ABS - 30 A
- ABS - 30 A
- Aukšto slėgio žibintų plovikliai - 35 A
- Stovėjimo šildytuvas (pasirinktinai) - 25 A
- Papildomi priekiniai žibintai - 20 A
- Starterio relė - 35 A
- Priekinio stiklo valytuvai - 25 A
- Degalų siurblys - 15 A (V8, dyzelinas, 6 cil. benzinas)
- Uždegimo ritės (benzinas), variklio valdymo modulis (ECM), purkštukų vožtuvai (dyzelinas) - 20 A
- Akceleratoriaus pedalo padėties jutiklis (APP), kintamosios srovės kompresorius, ventiliatorius, ECU - 10 A
- Variklio valdymo modulis (benzinas, ECM), debitometras (benzinas) - 15 A; oro srauto matuoklis (dyzelinas) - 5 A
- Droselio vožtuvo valdymo modulis (V8), VIS (6 cil. benzinas) - 10 A
- Droselio vožtuvo valdymo modulis, solenoidinis vožtuvas, SWIRL (sūkurinis vožtuvas), slėgio reguliatorius (dyzelinas) - 15 A
- Karterio ventiliacijos šildytuvas, solenoidiniai vožtuvai, nuotėkio diagnostika (5 cil. benzinas) - 10 A
- Karterio ventiliacijos šildytuvas (V8, 6 cil. benzinas), kintamosios srovės sankaba (V8, 6 cil. benzinas), elektromagnetiniai vožtuvai (V8, nuotėkis, 6 cil. benzinas), ECM (V8, 6 cil. benzinas), vitratomerinis ugnis (V8), žvakės (dyzelinas) - 15 A
- Artimos šviesos, vairas kairėje - 20 A
- Artimos šviesos, vairas dešinėje - 20 A
- Atsarginis variklio lizdas (EC2 - 5)
Papildomi saugikliai ir jų paskirtis
Saugikliai su mikro nominalu, susiję su elektronikos moduliais ir hibridinės sistemos komponentais:
- Automatinės pavarų dėžės pavarų padėčių įjungimo / perjungimo vykdiklio valdymo modulis - 5 Mikro
- Vidaus degimo variklio aušinimo skysčio aukštos įtampos šildytuvo valdymo modulis - 5 Mikro
- Oro kondicionieriaus valdymo modulis, šilumokaičio atkertamasis vožtuvas, pro klimato kontrolės sistemą pratekančio aušinimo skysčio atkertamasis vožtuvas - 5 Mikro
- Hibridinės sistemos akumuliatoriaus valdymo modulis, jungtinis aukštos įtampos generatoriaus / starterio variklio ir 500 V-12 V aukštos įtampos keitiklio blokas - 5 Mikro
- Galinės ašies elektrinio variklio maitinimo kontrolės keitiklis - 10 Mikro
- Hibridinės sistemos akumuliatoriaus valdymo modulis, jungtinis aukštos įtampos generatoriaus / starterio variklio ir 500 V-12 V aukštos įtampos keitiklio blokas - 10 Mikro
- Įkrovimo blokas - 5 Mikro
- Hibridinės sistemos aušinimo skysčio kontūro atkertamasis vožtuvas; hibridinės sistemos akumuliatoriaus aušinimo siurblys Nr. 1 - 5 Mikro

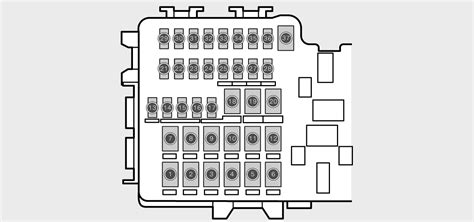

Saugiklių dėžutės vieta ir schemos: „Volvo XC90“ (2008–2014 m.)
Saugikliai, skirti įvairioms funkcijoms
- Šildoma sėdynė, dešinė - 15 A
- Šildoma sėdynė, kairė - 15 A
- Garso signalas - 15 A
- Informacijos ir pramogų sistema - 10 A
- Apsaugos skydelis - 5 A
- Stabdžių žibintų kontaktų maitinimas (su kombinuota oro kondicionavimo sistema), stovėjimo šildytuvas, elektrinė vairuotojo sėdynė - 10 A
- Elektros lizdas, priekinė sėdynė, galinė sėdynė ir šaldytuvas - 15 A
- ABS, STC/DSTC - 5 A
- Elektroninis vairo stiprintuvas (ECPS), aktyvus bi-ksenonas (ABC0-beam1)
- Rūko žibintas, priekinis kairysis - 7,5 A
- Rūko žibintas, priekinis dešinysis - 7,5 A
- Aušinimo skysčio siurblys (V8) - 5 A
- Ryšio valdymo blokas (TCM), atbulinės eigos užraktas (M66) - 10 A
- Tolimoji šviesa, kairė - 10 A, dešinė - 10 A
- Elektrinė keleivio sėdynė - 5 A
- Kuro siurblys - 7,5 A
- BLIS - 5 A
Kondicionieriaus ir garso sistemos saugikliai
- Kondicionieriaus ventiliatorius - 30 A
- Garso sistema (stiprintuvai) - 30 A
Elektra valdomų sėdynių ir durų saugikliai
- Vairuotojo sėdynė su elektriniu reguliavimu - 25 A
- Keleivio sėdynė su elektriniu reguliavimu - 25 A
- Valdymo blokas, kairė, priekinės durys - 25 A
- Valdymo blokas, dešinė, priekinės durys - 25 A
Informacijos ir saugumo sistemos saugikliai
- Atsarginė radijo sistema - 9 A
- RTI ekranas, RTI MMM modulis - 10 A
- OBDII, šviesos jungiklis (LSM), vairo kampo jutiklis (SAS), vairo valdymo modulis (SWM) - 5 A
- Uždegimo jungiklis, SRS sistema, variklio valdymo modulis ECM (V8, 6-cil. benzinas), keleivio pusės SRS valdymas, imobilizavimo pavarų dėžės elektroninis modulis (PACMI) (V8, dyzelinis, 6 cil. benzinas) - 7,5 A
- Bendras apšvietimas, lubos (RCM), viršutinis elektroninis valdymo modulis (UEM) - 10 A
- Stoglangis - 15 A
Galinės dalies ir priekabos saugikliai
- Atbulinės eigos žibintas - 10 A
- Stovėjimo žibintai, rūko žibintai, bagažo skyriaus apšvietimas, valstybinio numerio ženklo apšvietimas, stabdžių žibintai - 20 A
- Priedai (AEM) - 15 A
- REM elektronika - 10 A
- RSE galinės sėdynės pramogų sistema (priedas 5A) - 37.5 A
- Elektros lizdas bagažo skyriuje - 15 A
- Galinės durelės, dešinės: elektra valdomas langas, elektrinio lango užraktas - 20 A
- Galinės durys, kairės: elektra valdomas langas, elektrinio lango užraktas - 20 A
- Dyzelinio filtro šildytuvas - 15 A
- Priekabos diržai, statymo pagalba, AWD - 30 A
- Centrinis užraktas (PCL) - 15 A
- Priekabos apšvietimas, kairysis: šoniniai žibintai, posūkių rodikliai - 25 A
- Priekabos apšvietimas, dešinysis: stabdžių žibintas, galiniai rūko žibintai, posūkių indikatoriai - 40 A
- Šildomas galinis stiklas - 20 A
