Renault Scenic 2006 Saugiklių vietos ir schema

Šis išsamus vadovas skirtas padėti „Renault Scenic“ (2-osios kartos, gamintos 2003-2010 m.) savininkams rasti ir suprasti saugiklių dėžučių schemas. Antrosios kartos „Renault Scenic“ buvo gaminamas 2003, 2004, 2005, 2006, 2007, 2008, 2009 ir 2010 metais. Šis modelis taip pat turi 7 vietų modifikaciją, žinomą kaip „Grand Scenic“. Per šį laikotarpį automobilis buvo atnaujintas, tačiau ne itin reikšmingai. Žemiau pateiksime nuotraukas, schemas ir elementų paskirties aprašymus, siekiant padėti suprasti saugiklių ir relių dėžučių išdėstymą.

Saugiklių dėžutės keleivių salone

„Renault Scenic“ keleivių salone yra kelios saugiklių dėžutės.

Pagrindinė saugiklių dėžutė prietaisų skydelyje

Ši dėžutė yra prietaisų skydelyje, kairėje pusėje (vairuotojo pusėje). Norėdami ją pasiekti, atidarykite priekines vairuotojo pusės dureles ir nuimkite plastikinį dangtį, esantį prietaisų skydelio apačioje, šalia vairo. Saugiklių schema paprastai būna priklijuota prie apsauginio dangtelio.

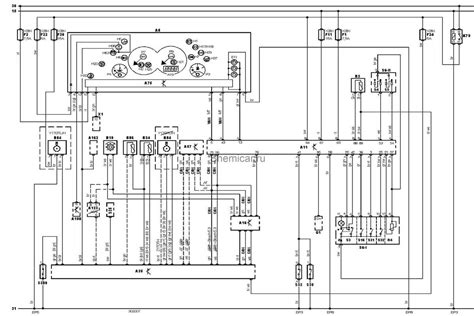

Saugiklių schema (tipas 1)

• ATO 40A, 1: Salono ventiliatorius.
• ATO 40A, 2: Pulsuojantys galinių durų langai arba elektrinių langų relės (kairės pusės vairavimo automobiliuose).
• ATO 20A, 3: Elektrinis stoglangis.
• MINI 10A, 4: ABS ir ESP EKIU - kampinio ir šoninio pagreičio jutiklis.
• MINI 15A, 5: Garso sistema, priekinių žibintų ploviklio siurblio relė, pirmos eilės cigarečių degiklis, sėdynių šildymo elementai, priekinio stiklo ploviklio siurblys, dyzelinio šildytuvo relė, oro kondicionavimo valdymo pultas, klimato kontrolės EKIU, elektrochromatinis galinio vaizdo veidrodėlis, signalizacija, centrinis ryšių blokas.
• MINI 15A, 6: Stabdžių žibintas.
• MINI 5A, 7: Ksenono lempos EKIU maitinimo relė, ksenono lempos pavaros maitinimo blokas, daiktadėžės apšvietimo lempa.
• MINI 25A, 8: Vairuotojo durų elektros langas.
• MINI 25A, 9: Keleivio durų lango reguliatorius, elektros lango relė (dešinės pusės vairavimo automobiliuose).
• MINI 20A, 10: Saugiklis elektros vartotojų atjungimui: garso sistema, elektriniai išoriniai galinio vaizdo veidrodėliai, signalizacija, prietaisų skydelis, centrinė konsolė.
• MINI 15A, 11: Garso signalas, diagnostikos jungtis, priekinių žibintų ploviklio siurblio relė.
• MINI 15A, 12: Galinio lango valytuvo variklis.
• MINI 20A, 13: UCH, A/C EKIU, stabdžių žibinto relė (B).
• MINI 3A, 14: Elektrinis ventiliatorius ir salono temperatūros jutiklis, galinio vaizdo veidrodėlis su elektrochromatine danga, lietaus ir šviesos jutikliai.
• MINI 15A, 15: „Renault Scenic 2“ cigarečių degiklio saugiklis.
• MINI 20A, 16: Centrinis užraktas arba vidinių durų rankenų užrakinimo sistema.
• MINI, 17: Nenaudojamas.
• MINI 7.5A, 18: Išorinių galinio vaizdo veidrodėlių šildymo elementai.
• Relė R1: Elektros langų relė arba ksenono lempos relė.
• Relė R2: Stabdžių žibinto relė.

Saugiklių schema (tipas 2 - supaprastinta)

• A - 40A: Elektros langų relė arba ksenono lempos relė.
• B - 40A: Stabdžių žibinto relė.
• C - 40A: Salono ventiliatorius.
• D - 40A: Impulsiniai galinių durų langai arba elektros langų relės (kairės pusės vairavimo automobiliuose).
• E - 20A: Elektrinis stoglangis.
• F - 10A: ABS ir ESP EKIU - kampinio ir šoninio pagreičio jutiklis.
• G - 15A: Garso sistema, priekinių žibintų ploviklio siurblio relė, pirmoje eilėje esantis cigarečių degiklis, sėdynių šildymo elementai, priekinio stiklo ploviklio siurblys, dyzelinio šildytuvo relė, oro kondicionavimo valdymo pultas, klimato kontrolės EKIU, elektrochromatinis galinio vaizdo veidrodėlis, signalizacija, centrinis ryšių blokas.
• H - 15A: Stabdžių žibintas.
• K - 5A: Relė, skirta maitinti ksenono lempos EKIU, ksenono lempos pavaros maitinimo blokui, daiktadėžės apšvietimo lempai.
• L - 25A: Vairuotojo durų elektros langas.
• M - 25A: Keleivio durų lango reguliatorius, elektros lango relė (dešinės pusės vairavimo automobiliuose).
• N - 20A: Saugiklis, skirtas atjungti elektros energijos vartotojus: garso sistemą, elektrinius išorinius galinio vaizdo veidrodėlius, apsaugos sistemą, prietaisų skydelį, centrinę konsolę.
• O - 15A: Garso signalas, diagnostikos jungtis, priekinių žibintų ploviklio siurblio relė.
• P - 15A: Galinio lango valytuvo variklis.
• R - 20A: UCH, A/C EKIU, stabdžių žibinto relė (B).
• T - 15A: „Renault Scenic 2“ cigarečių degiklio saugiklis.
• S - 3A: Elektrinis ventiliatorius ir salono temperatūros jutiklis, galinio vaizdo veidrodėlis su elektrochromatine danga, lietaus ir šviesos jutikliai.
• U - 20A: Centrinis užraktas arba vidinių durų rankenų užrakinimo sistema.
• V: Nenaudojamas.
• B - 7.5A: Išorinių galinio vaizdo veidrodėlių šildymo elementai.

Atkreipkite dėmesį, kad saugiklis, pažymėtas raide T, yra atsakingas už cigarečių degiklį.

Dėžutė po keleivio sėdyne

Antroji saugiklių dėžutė yra keleivių salone po priekine kairiąja sėdyne.

Saugiklių schema

• ATO 25A, F1: Automatinio stovėjimo stabdžio saugiklis.
• ATO 20A, F2: Vairuotojo ir keleivio sėdynių šildymo kontūro saugiklis.
• ATO 10A, F3: Nenaudojamas.
• ATO 10A, F4: Maitinimo lizdo, skirto pagalbinei įrangai konsolėje, saugiklis, skirtas elektrinei pavarai konsolės užraktui ir centrinės daiktadėžės apšvietimo lempai.
• ATO 10A, F5: Antros sėdynių eilės pagalbinės įrangos maitinimo lizdo saugiklis.
• ATO 10A, F6: Pirmos sėdynių eilės priedų maitinimo lizdo saugiklis.
• Relė R1 (ATO 50A): Elektros energijos vartotojų relė, antroji maitinimo relė aukščiau nurodytiems saugikliams 2, 4, 5 ir 6.

Atskiros relės

Keleivių salone taip pat yra atskirų relių. Viena pora yra dešinėje nuo UCH (2 papildomos šildymo relės), o viena relė yra ant skersinio, kairėje prietaisų skydelio pusėje (vartotojų relės ant saugiklių skydelio).

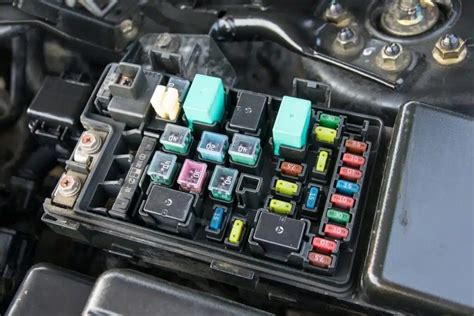

Saugiklių dėžutės variklio skyriuje

Variklio skyriuje yra kelios saugiklių dėžutės, kurios užtikrina įvairių variklio ir kitų sistemų funkcijų veikimą.

Saugiklių dėžutė (tipas 1)

Norėdami pasiekti variklio skyriaus saugiklių dėžutes, atidarykite priekinį variklio dangtį, naudodami svirtį transporto priemonės viduje. Atjunkite akumuliatoriaus laidus ir išimkite akumuliatorių iš jo skyriaus. Nuimkite plastikinį dangtelį, kuriame yra akumuliatorius, ir atsuktuvu atsukite dangtelį šalia ką tik nuimtos dalies.

Saugiklių schema (blokas 1)

• MINI 7.5A, 1: Kairieji gabaritiniai žibintai, cigarečių degiklis, centrinio užrakto ir avarinio įspėjimo jungikliai, priekinių žibintų nuotolio reguliavimo jungiklis, klimato kontrolės pultas, keleivio durų elektros lango jungiklis, galinių durų elektros lango jungiklis, navigacijos sistemos EKIU, vairuotojo ir keleivio sėdynių šildymo elementai.
• MINI 10A, 2: Kairysis priekinis žibintas (ilgosios šviesos).
• MINI 10A, 3: Dešinysis priekinis žibintas (ilgosios šviesos).
• MINI 10A, 4: Artimosios šviesos (dešinysis priekinis žibintas), priekinių žibintų nuotolio valdymas, dešiniojo priekinio žibinto nuotolio reguliavimo pavara, ksenono lempos EKIU.
• MINI 10A, 5: Kairysis priekinis žibintas (artimosios šviesos), kairiojo priekinio žibinto nuotolio reguliavimo pavara.
• MINI 20A, 6: Priešrūkiniai žibintai.
• MINI 7.5A, 7: Dešinieji gabaritiniai žibintai, parkavimo valdymo jungiklis, trajektorijos stabilizavimo jungiklis, selektoriaus svirties padėties indikatorius, stovėjimo stabdžio valdymo rankenėlė.
• MINI 15A, 8: Elektrinis vairo kolonėlės užraktas.
• MINI 5A, 9: Oro pagalvių EKIU ir elektrinis vairo stiprintuvas („+“ po uždegimo).
• MINI 7.5A, 10: „+“ po uždegimo (keleivių salone): selektoriaus svirties padėties indikatorius, greičio kontrolė ir greičio ribotuvas, saugiklių ir relių dėžutė keleivių salone, papildomo šildytuvo relė, diagnostikos jungtis, galinio vaizdo veidrodėlis, lietaus ir saulės spinduliuotės jutiklis (priklausomai nuo modifikacijos), EKIU, garso sistema.
• MINI 5A, 11: Įpurškimo sistemos EKIU ir elektrinis vairo kolonėlės užraktas („+“ po uždegimo).
• MINI 5A, 12: Automatinė pavarų dėžė.
• MINI 10A, 13: Nenaudojamas (arba „+“ po uždegimo suskystintų dujų tiekimo sistemoje, jei yra).
• MINI 10A, 14: Atbulinės eigos žibintai.
• MINI 10A, 15: Nenaudojamas.
• MINI 10A, 16: Oro kondicionavimo kompresoriaus įjungimo sankaba.
• MINI 20A, 17: + akumuliatorius automatinėje pavarų dėžėje (arba SGD tiekimo sistemoje, jei yra).
• ATO 40A, 18: Variklio aušinimo sistemos elektrinis ventiliatorius (mažas greitis).
• ATO 25A, 19: ABS EKIU ir ESP.
• ATO 30A, 20: Šildomas galinis stiklas.
• ATO 25A, 21: Paleidimo relė.
• ATO 25A, 22: Priekinio stiklo valytuvo variklis.

Saugiklių schema (blokas 2)

• MAXI 70A, F1: Papildomas šildymo relė 2.
• MAXI 60A, F2: Montavimo blokas saugikliams ir relėms keleivių salone.
• MAXI 40A, F3: Papildomas šildymo relė 1.
• MAXI 70A, F4: Elektrinis vairo stiprintuvas.
• MAXI 50A, F5: ABS valdymo blokas.
• MAXI 70A, F6: Montavimo blokas saugikliams ir relėms keleivių salone.
• MAXI 20A, F7: Dyzelinio kuro filtro šildymo relė.
• MAXI 70A, F8: Pašildymo valdymo blokas.

Variklio saugiklių skydelis (tipas 2)

• MINI 10A, 1: Dešinės pusės gabaritiniai žibintai (172-226), greičio kontrolės jungiklis (1081), kelio stabilizavimo jungiklis (1106), automatinės pavarų dėžės selektoriaus svirties padėties indikatorius (1129), kairės sėdynės šildymo jungiklis (1514), dešinės sėdynės šildymo jungiklis (1513), kieto stogo kabrioleto jungiklis.
• MINI 10A, 2: Kairės pusės centrinio elektroninio ryšio bloko gabaritiniai žibintai (173-227), cigarečių degiklis (101), elektrinių durų užraktų ir signalizacijos jungikliai (1391), priekinių žibintų nuotolio reguliavimo jungiklis (1390), klimato kontrolės pultas (319), garso sistemos (281), daugiafunkcinis ekranas (653), centrinis elektroninis ryšio blokas.
• MINI 10A, 3: Dešiniojo priekinio žibinto (artimosios šviesos) saugiklis (226), galinio aukščio jutiklis (1372), priekinio aukščio jutiklis (1373), priekinių žibintų nuotolio reguliavimo jungiklis (1360), dešiniojo priekinio žibinto nuotolio reguliavimo variklis (538).
• MINI 10A, 4: Kairiojo priekinio žibinto (artimosios šviesos) saugiklis (227), kairiojo priekinio žibinto korektoriaus variklis (537).
• MINI 20A, 5: Dešinės ir kairės pusės priešrūkinių žibintų saugiklis (176-177).
• MINI 10A, 6: Kairiojo priekinio žibinto (ilgosios šviesos) saugiklis.
• MINI 10A, 7: Dešiniojo priekinio žibinto (ilgosios šviesos) saugiklis.
• MINI 25A, 8: ABS EKIU (113) arba ESP (1094) saugiklis.
• MINI 25A, 9: Priekinio stiklo valytuvo variklis.
• MINI 5A, 10: „+“ po uždegimo oro pagalvėms ir elektriniam vairo stiprintuvui (756-1232).
• MINI 15A, 11: Elektrinio vairo kolonėlės užrakto saugiklis.
• MINI 15A, 14: Įpurškimo sistema, apsaugos relė.
• MINI 10A, 15: Rezervas.
• MINI 5A, 16: AKP.
• MINI 7.5A, 17: „+“ po uždegimo keleivių salone: selektoriaus svirties padėties indikatorius (1128), automatinės pavarų dėžės perjungimo režimo jungiklis (129), greičio ribotuvo jungiklis (1081), instruktoriaus valdikliai mokomajame automobilyje (459), keleivių salono saugiklių ir relių dėžutė (260), papildomo šildymo relė 1 (1067), papildomo šildymo relė 2 (1088), diagnostikos jungtis (225), laisvų rankų įrangos mikrofonas.
• MINI 5A, 18: Elektrinis vairo kolonėlės užraktas.
• MINI 10A, 19: Atbulinės eigos žibintai.
• MINI 20A, 20: Kuro šildymo relė.
• MINI 15A, 21: Kuro ploviklio siurblys.
• MINI 10A, 22: A/C kompresoriaus sankaba.
• MINI 30A, 23: Galinio stiklo šildymo elementai.

Akumuliatoriaus saugikliai

Saugiklių jungtys yra ant teigiamo akumuliatoriaus gnybto.

• 30A: Elektroninis valdymo blokas salone.
• 350A: Benzininio variklio automobiliui, 400A: Dyzelinio variklio automobiliui - variklio skyriaus jungiklių dėžutė.
• 30A: Variklio skyriaus perjungimo blokas.
