Volvo XC60 prietaisų skydelis yra jūsų automobilio informacijos centras, pateikiantis svarbius duomenis apie transporto priemonės veikimą ir būklę. Jame integruotas informacinis ekranas, kuriame informacija vaizduojama tiek ženklais, tiek tekstu. Šis ekranas suteikia informacijos apie įvairias automobilio funkcijas, tokias kaip pastovaus greičio palaikymo sistema ir kelionės kompiuteris, taip pat rodo įvairius pranešimus. Supratimas, ką reiškia kiekvienas simbolis, yra itin svarbus saugumui, automobilio priežiūrai ir savalaikiam problemų nustatymui.
Pagrindiniai prietaisų skydelio elementai ir ženklų tipai
Volvo XC60 prietaisų skydelis yra sudėtingas informacijos centras, kuriame vairuotojas gauna svarbiausią informaciją apie automobilio būklę. Automobilio ekrane yra įvairių skirtingų ženklų, kurie skirstomi į įspėjamuosius, kontrolinius ir informacijos ženklus.
Ženklų tipai ir jų reikšmės:
- Raudoni įspėjamieji ženklai: įsijungia tada, kai aptinkamas gedimas, kuris gali turėti įtakos automobilio saugai ir (arba) važiavimo sąlygoms. Tuo pat metu jungtinio prietaisų skydelio informaciniame ekrane pasirodo aiškinamasis tekstas.
- Informaciniai ženklai: kartu su tekstu jungtinio prietaisų skydelio informaciniame ekrane įsijungia tada, kai kurioje nors automobilio sistemoje aptinkamas nuokrypis.
- Geltoni/Oranžiniai ženklai: tik įspėja apie problemas, pavyzdžiui, sumažėjusį skysčio lygį, neveikiančią sistemą ir pan.
- Žali ir mėlyni ženklai: praneša apie aktyvuotas funkcijas ir sistemas, pavyzdžiui, rūko žibintus, ilgąsias šviesas, kruizo kontrolę ir pan.
Skaitmeninis prietaisų skydelis ir temos
Skaitmeniniame prietaisų skydelyje galima pasirinkti įvairias temas, kurios keičia vizualinį pateikiamų duomenų išdėstymą. Galimos temos yra „Elegance“, „Eco“ ir „Performance“. Kiekviena tema siūlo skirtingą informacijos pateikimo stilių, pritaikytą skirtingiems vairavimo poreikiams. Temą galima pasirinkti tik veikiant varikliui. Kai kuriuose modelių variantuose centrinės konsolės ekrano vaizdas atitinka jungtinio prietaisų skydelio temos nuostatą.
Temų pasirinkimas:
- Norint pakeisti temą, reikia spustelėti kairiojo perjungiklio mygtuką OK.
- Nurodykite meniu parinktį „Temos“, sukant svirtelės reguliavimo ratuką.
- Patvirtinkite savo pasirinkimą, spustelėdami mygtuką OK.
Papildomos informacijos apie meniu naršymą rasite skiltyje „Meniu naršymas - jungtinis prietaisų skydelis“.
Matuokliai ir indikatoriai pagal temas
Prietaisų skydelyje yra įvairūs matuokliai ir indikatoriai, teikiantys svarbią informaciją apie automobilio būklę. Visi indikatoriai ir įspėjamieji ženklai, išskyrus ženklus informacinio ekrano centre, šviečia, esant II raktelio padėčiai arba užvedus variklį. Tai yra veikimo patikra, užtikrinanti, kad visi indikatoriai veikia tinkamai.
Tema „Elegance“:
- Degalų lygio matuoklis: kai rodyklė pasiekia pirmąją baltą padalą, įsijungia geltonas indikatoriaus ženklas, informuojantis apie žemą degalų lygį bake.
- Variklio aušinimo skysčio temperatūros matuoklis.
- Spidometras.
- Tachometras: šis matuoklis nurodo variklio greitį tūkstančiais apsisukimų per minutę.
- Pavarų perjungimo lemputė.
- Pavarų padėties lemputė.
Tema „Eco“:
- Degalų matuoklis: kai rodyklė pasiekia pirmąją baltą padalą, įsijungia geltonas indikatoriaus ženklas, informuojantis apie žemą degalų lygį bake.
- Eco guide.
- Spidometras.
- Tachometras: šis matuoklis nurodo variklio greitį tūkstančiais apsisukimų per minutę.
- Pavarų perjungimo lemputė.
- Pavarų padėties lemputė.
Tema „Performance“:
- Degalų matuoklis: kai rodyklė pasiekia pirmąją baltą padalą, įsijungia geltonas indikatoriaus ženklas, informuojantis apie žemą degalų lygį bake.
- Variklio aušinimo skysčio temperatūros matuoklis.
- Spidometras.
- Tachometras: šis matuoklis nurodo variklio greitį tūkstančiais apsisukimų per minutę.
- Power guide.
- Pavarų perjungimo lemputė.
- Pavarų padėties lemputė.

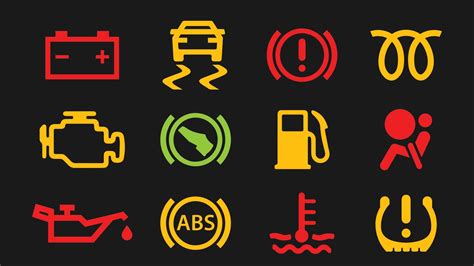

Svarbiausi įspėjamieji ir kontroliniai simboliai
Indikatorių ženklai perspėja vairuotoją apie suaktyvintą funkciją, veikiančią sistemą arba įvykusią klaidą ar triktį. Simbolių spalva maždaug perteikia svarbos lygį. Raudoni simboliai yra svarbiausi, o gintaro spalvos simboliais perteikiami mažiau skubūs įspėjimai ir perspėjimai. Kitų spalvų simboliai paprastai perteikia automobilio funkcijų būsenos informaciją.
Volvo XC60 2010 Service Indicator Reset
Raudonos įspėjamosios lemputės ir jų reikšmės:
- Aušinimo Skysčio Aukštos Temperatūros Įspėjamasis Simbolis (termometras, įmerktas į skystį): rodo, kad variklio aušinimo skystis pasiekė per aukštą temperatūrą. Nedelsiant sustabdykite automobilį saugioje vietoje, išjunkite variklį ir leiskite jam atvėsti.
- Alyvos Slėgio Įspėjamasis Simbolis (alyvos bakas su lašeliu): rodo, kad alyvos slėgis variklyje yra per žemas. Nedelsiant sustabdykite automobilį saugioje vietoje ir išjunkite variklį.
- Akumuliatoriaus Įkrovimo Įspėjamasis Simbolis (akumuliatorius su pliusu ir minusu): rodo, kad akumuliatorius nėra įkraunamas. Patikrinkite akumuliatoriaus jungtis.
- Stabdžių Sistemos Įspėjamasis Simbolis (apskritimas su šauktuku viduje): gali reikšti kelias problemas su stabdžių sistema, įskaitant žemą stabdžių skysčio lygį, stabdžių sistemos gedimą arba įjungtą rankinį stabdį. Patikrinkite rankinio stabdžio padėtį ir stabdžių skysčio lygį.
- Oro Pagalvių Įspėjamasis Simbolis (SRS) (žmogus, prisisegęs saugos diržą, priešais oro pagalvę): rodo, kad oro pagalvių sistema turi gedimą. Kreipkitės į servisą.
- Įspėjimas dėl susidūrimo pavojaus: yra pavojus susidurti su kita transporto priemone, pėsčiuoju, dviratininku ar dideliu gyvūnu.
- Priminimas prisisegti saugos diržą: kažkas automobilyje neprisisegė saugos diržo.
- Atidarytų durelių indikatorius: informuoja apie atidarytas ar negerai uždarytas dureles, kapotą ar bagažinės dangtį.
- Hibridinės sistemos įspėjamasis signalas: informuoja apie gedimą hibridiniame variklyje. Nedelsiant pristatykite automobilį į remonto dirbtuves.
- Automatinės pavarų dėžės skysčio temperatūros įspėjamasis simbolis: informuoja, kad automatinės pavarų dėžės skysčio temperatūra yra per aukšta. Nedelsiant sustokite saugioje vietoje.
Geltonos/oranžinės įspėjamosios lemputės ir jų reikšmės:
- Variklio Gedimo Įspėjamasis Simbolis (Check Engine) (variklis): rodo, kad variklio valdymo sistemoje yra gedimas. Kreipkitės į servisą. Jei lemputė mirksi, nedelsiant sustokite.
- ABS (Stabdžių Antiblokavimo Sistema) Įspėjamasis Simbolis (ABS užrašas apskritime): rodo, kad ABS sistema turi gedimą. Kreipkitės į servisą.
- ESP (Elektroninė Stabilumo Programa) Įspėjamasis Simbolis (automobilis, slystantis su pėdsakais): rodo, kad ESP sistema turi gedimą. Kreipkitės į servisą. Mirksintis ženklas rodo, kad stabilumo sistema veikia.
- Padangų Slėgio Įspėjamasis Simbolis (padanga su šauktuku viduje): rodo, kad vienoje ar keliose padangose slėgis yra per žemas. Patikrinkite ir sureguliuokite padangų slėgį.
- Kuro Lygio Įspėjamasis Simbolis (degalų kolonėlė): rodo, kad kuro bake liko mažai kuro. Užpildykite degalų baką.
- Žibintų Gedimo Įspėjamasis Simbolis (žibintas su šauktuku viduje): rodo, kad vienas ar keli išoriniai žibintai neveikia. Patikrinkite žibintus.
- Išmetamųjų teršalų kontrolės sistemos įspėjimas: aptikta triktis išmetamųjų teršalų kontrolės sistemoje. Kreipkitės į įgaliotąjį „Volvo“ autoservisą.
- Eismo juostos laikymo pagalbos triktis: įvyko eismo juostos laikymo pagalbos sistemos triktis.
- Žemo plovimo skysčio lygio įspėjamasis simbolis: informuoja apie tai, kad baigiasi langų plovimo skystis. Įpilkite langų plovimo skysčio.
- Žemos temperatūros įspėjamasis simbolis: užsidega, kai temperatūra nukrenta žemiau 3 °C ir įspėja apie slidų kelią.
Žalios/mėlynos indikacinės lemputės ir jų reikšmės:
- Priekiniai Žibintai: rodo, kad įjungti priekiniai žibintai.
- Tolimosios Šviesos: rodo, kad įjungtos tolimosios šviesos (mėlyna).
- Posūkių Signalai: rodo, kad įjungtas posūkio signalas (mirksi).
- Priekinės Rūko Šviesos: rodo, kad įjungtos priekinės rūko šviesos.
- Galinės Rūko Šviesos: rodo, kad įjungtos galinės rūko šviesos.
- Įjungtos kruizo kontrolės ženkliukas.
- Lietaus jutiklis: šis ženklas užsidega, kai įjungiamas lietaus jutiklis.
- Parkavimo pagalbos indikatorius: informuoja vairuotoją apie įjungtą parkavimo pagalbos sistemą.
- Sportinio režimo įspėjamasis simbolis: naudojamas maksimaliam budrumui (pvz., važiuojant kalnų keliais arba lenkiant).
- Ekonominio važiavimo įspėjamasis simbolis: dega, kai automobilis važiuoja ekonomiškai.
- EV-režimo įspėjamasis simbolis: EV režimu automobilį valdo elektrinis variklis.
- Hibridinės sistemos parengties indikatorius: kai simbolis „READY“ dega, automobilis yra paruoštas važiuoti.
Specifiniai Volvo XC60 simboliai
Volvo XC60, kaip ir kiti modernūs automobiliai, turi specifinių simbolių, susijusių su jo unikaliomis funkcijomis ir sistemomis.
Pavyzdžiai:
- "City Safety" Simbolis: rodo, kad "City Safety" sistema (automatinio stabdymo sistema) yra aktyvi.
- "Lane Keeping Aid" Simbolis: rodo, kad "Lane Keeping Aid" sistema (eismo juostos palaikymo sistema) yra aktyvi.
- "Driver Alert Control" Simbolis: rodo, kad "Driver Alert Control" sistema (vairuotojo budrumo kontrolės sistema) yra aktyvi.
Diagnostikos įrankiai ir gedimų kodai
Šiuolaikiniuose automobiliuose, įskaitant Volvo XC60, gedimai dažnai užfiksuojami kaip gedimų kodai (DTC - Diagnostic Trouble Codes). Šiuos kodus galima nuskaityti naudojant diagnostikos įrankius. Gedimų kodai padeda nustatyti tikslią gedimo priežastį ir palengvina remontą. Nors diagnostikos įrankius dažniausiai naudoja autoservisai, kai kurie vairuotojai turi savo diagnostikos įrankius, skirtus savarankiškai atlikti diagnostiką.
Prevencinė priežiūra ir simbolių stebėjimas
Reguliari automobilio priežiūra yra geriausias būdas išvengti gedimų ir užtikrinti saugų važiavimą. Atkreipkite dėmesį į prietaisų skydelyje rodomus simbolius ir nedelsdami reaguokite į įspėjimus. Laikykitės gamintojo rekomenduojamų priežiūros intervalų. Automobilio vadove rasite išsamų simbolių ir įspėjamųjų signalų sąrašą, skirtą jūsų Volvo XC60 modeliui. Greitai pastebėjus ir išsprendus problemą išvengsite nereikalingo nerimo ir išteklių.
