Šiame straipsnyje pateikiama išsami informacija apie Volvo XC60 variklio alyvos lygio matavimą ir su tuo susijusius įspėjimus, taip pat apie svarbiausius variklio sistemos saugiklius. Informacija atnaujinta 2023-06-08.
Variklio Alyvos Lygio Matavimas

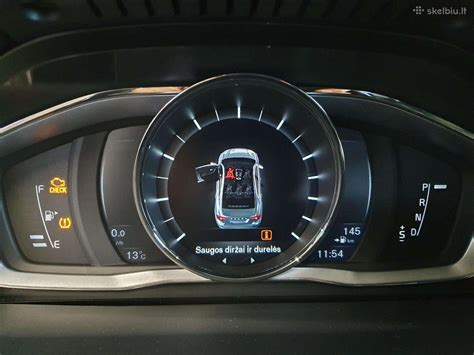

Alyvos lygis matuojamas elektroniniu alyvos lygio jutikliu. Kol jungtinio prietaisų skydelio ekrane nepasirodė pranešimas, nereikia imtis jokių veiksmų dėl variklio alyvos lygio. Ekrane pateikiamas pranešimas ir grafikas, kuriame kairiajame ekrane rodomas skaitmeninis jungtinis prietaisų skydelis, dešiniajame - analoginis.
Variklio alyvos lygis yra tikrinamas varikliui esant išjungtam, naudojant elektroninį alyvos lygio matuoklį su reguliavimo ratuku, kurio valdymą rasite meniu naršymo skiltyje „Jungtinis prietaisų skydelis“.
4 Cilindrų Varikliai
Jei reikia patikrinti alyvos lygį 4 cilindrų variklyje, tai reikia atlikti nurodyta seka: reguliavimo ratuką, esantį ant kairiosios svirtelės jungiklio, pasukite į padėtį Alyvos lygis.
- Kai kuriais atvejais, tarp techninės priežiūros intervalų gali tekti pripildyti alyvos.
- Svarbu: Jei gavote įspėjimą apie žemą alyvos lygį, įpilkite tik nurodytą kiekį, pavyzdžiui, 0,5 litro.
- Sistema negali tiesiogiai nustatyti pokyčio pripylus arba išleidus alyvą. Kad alyvos lygio rodmenys būtų teisingi, reikia, kad automobiliu būtų nuvažiuota maždaug 30 km ir jis būtų pastovėjęs 5 minutes su išjungtu varikliu ant lygaus pagrindo.
5 Cilindrų Dyzeliniai Varikliai
5 cilindrų dyzeliniuose varikliuose, kol jungtinio prietaisų skydelio ekrane nepasirodė pranešimas, nereikia imtis jokių veiksmų dėl variklio alyvos lygio. Ekrane pateikiamas pranešimas ir grafikas. Kairiajame ekrane rodomas skaitmeninis jungtinis prietaisų skydelis, dešiniajame - analoginis.
Alyvos lygis yra tikrinamas varikliui esant išjungtam, naudojant elektroninį alyvos lygio matuoklį su reguliavimo ratuku, kurio valdymą rasite meniu naršymo skiltyje „Jungtinis prietaisų skydelis“.
- Svarbu: Jei pasirodys pranešimas „Žemas alyvos lygis. Įpilti 0,5 litro“, papildykite tik 0,5 litro.
- Sistema nustato alyvos lygį tik važiuojant. Sistema negali tiesiogiai nustatyti pokyčio pripylus arba išleidus alyvą. Automobiliu reikia nuvažiuoti apie 30 km, kad alyvos lygis būtų pradėtas rodyti teisingai.
- Reguliavimo ratuką, esantį ant kairiosios svirtelės jungiklio, pasukite į padėtį Alyvos lygis. Tokiu atveju imama rodyti informacija apie variklio alyvos lygį.
- Skaičiai 1-4 rodo pripildymo lygį. Nepilkite daugiau alyvos, jei rodomas (3) arba (4) lygis.
Mototoja pristato: Kaip pamatuoti alyvos lygį ir jos pripildyti?
Bendrieji Įspėjimai ir Pastabos
- Įspėjimas: Pasirodžius pranešimui „Būtina aptarnauti alyvą“, apsilankykite autoservise. Rekomenduojama kreiptis į įgaliotąjį „Volvo“ autoservisą, nes alyvos lygis gali būti per aukštas.
- Įspėjimas: Neišpilkite alyvos ant karšto dujų išmetimo mazgo, nes gali kilti gaisro pavojus.
- Įspėjimas: Nepilkite daugiau alyvos, jei pylimo lygis (3) arba (4) pasirodo toks, kaip parodyta. Lygis niekada negali būti aukštesnis kaip MAX arba žemesnis kaip MIN, nes kitaip gali būti sugadintas variklis.
- Pastaba: Jei nesilaikoma tinkamų alyvos lygio matavimo sąlygų (laiko tarpas išjungus variklį, automobilio pasvirimas, lauko temperatūra ir kt.), parodomas pranešimas „Nepasiekiamas“. Tai nereiškia, kad automobilio sistemose yra kažkokių gedimų.

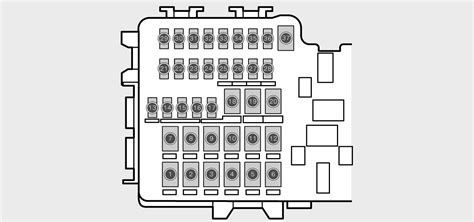

Saugiklių Išdėstymas ir Funkcijos
Žemiau pateikiama svarbiausių saugiklių lentelė, nurodanti jų paskirtį ir srovės stiprumą (amperais).
| Paskirtis | Srovė (A) |
|---|---|
| Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže | 50 |
| Pirminis saugiklis centriniam elektriniam blokui bagažinėje | 60 |
| Pirminis relių ir saugiklių dėžutės saugiklis po daiktadėže | 60 |
| Papildomas elektrinis šildytuvas* | 100 |
| Šildomas priekinis stiklas*, kairioji pusė | 40 |
| Priekinio stiklo valytuvai | 30 |
| Stovėjimo šildytuvas* | 25 |
| Salono ventiliatorius | 40 |
| Šildomas priekinis stiklas*, dešinioji pusė | 40 |
| ABS siurblys | 40 |
| ABS vožtuvai | 20 |
| Priekinių žibintų plovikliai* | 20 |
| Priekinių žibintų aukščio reguliavimas*, aktyvieji ksenoniniai priekiniai žibintai (ABL)* | 10 |
| Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže (ABS) | 5 |
| Reguliuojama vairo jėga* | 5 |
| Variklio valdymo modulis, transmisijos valdymo modulis, oro pagalvės | 10 |
| Šildomi valytuvų purkštukai* | 10 |
| Žibintų jungikliai | 5 |
| Relės ritės | 5 |
| Papildomi žibintai* | 20 |
| Garso signalas | 15 |
| Relės ritė pagrindinėje variklio valdymo sistemos relėje; variklio valdymo modulis (4 cil., 2,0 l, 5, 6 cil.) | 10 |
| Transmisijos valdymo modulis | 15 |
| Elektromagnetinė kondicionieriaus sankaba (ne 4 cil. 2,0 l, ne 5 cil. dyzeliniuose); pagalbinis aušinimo skysčio siurblys (4 cil. 2,0 l. dyzeliniuose) | 15 |
| Kondicionieriaus sankabos elektromagneto relės ritė (ne 5 cil. dyzeliniuose), aušalo siurblio relės ritė (1,6 l benzininiuose Start/Stop); centrinio elektros bloko relės ritės variklio skyriaus šaltojoje zonoje (Start/Stop) | 5 |
| Užvedimo relė | 30 |
| Uždegimo ritės (1,6 l benzininiame variklyje B4204T7); kaitinimo valdymo modulis (5 cil. dyzeliniame) | 10 |
| Variklio valdymo modulis (4 cil. 2,0 l); uždegimo ritės (5, 6 cilindrų benzininis); kondensatorius (6 cil.) | 20 |
| Variklio valdymo modulis (benzininiuose, išskyrus 4 cil. 2,0l) | 10 |
| Variklio valdymo modulis (1,6 l dyzeliniuose, 5 cil. dyzeliniuose) | 15 |
| Variklio valdymo modulis (4 cil. 2,0 l) | 20 |
| Vožtuvai (1,6 l benzininiuose); oro srauto jutiklis (1,6 l, 4 cil. 2,0 l); termostatas (4 cil. 2,0 l benzininiuose); EVAP vožtuvas (4 cil. 2,0 l benzininiuose); klimato reguliavimo sistemos aušinimo vožtuvas (4 cil. 2,0 l dyzeliniuose); EGR aušinimo siurblys (4 cil. 2,0 l dyzeliniuose) | 10 |
| Masės oro srauto jutiklis (5 cil. dyzelinis, 6 cil.), reguliuojamieji vožtuvai (5 cil. dyzelinis), purkštukai (5, 6 cil. benzininis), variklio valdymo modulis (5, 6 cil. benzininis) | 15 |
| Kondicionieriaus sankabos elektromagnetas (5, 6 cil.); vožtuvai (1,6 l, variklis B4204T7, 5 ir 6 cil.); variklio valdymo modulis (6 cil.); elektromagnetai (6 cil. be turbokompresoriaus); generatoriaus varikliai, įsiurbimo kolektoriaus pavaros (6 cil. be turbokompresoriaus); masės oro srauto jutiklis (variklis B4204T7, 5 cil. benzininis); alyvos lygio jutiklis (5 cil. dyzelinis) | 10 |
| Vožtuvai (4 cil. 2,0 l); alyvos siurblys (4 cil. 2,0 l benzininiuose); centrinis „Lambda“ zondas (4 cil. 2,0 l benzininiuose); galinis „Lambda“ zondas (4 cil., 2,0 l dyzeliniuose) | 15 |
| „Lambda“ zondai (1,6 l benzininiuose, variklis B4204T7); „Lambda“ zondas (5 cil. dyzeliniuose); radiatoriaus ritininio dangčio valdymo modulis (1,6 l dyzeliniuose, 5 cil. dyzeliniuose) | 10 |
| Priekinis „Lambda“ zondas (4 cil. 2,0 l); galinis „Lambda“ zondas (4 cil. 2,0 l benzininiuose); EVAP vožtuvas (5, 6 cil. benzininiuose); „Lambda“ zondai (5, 6 cil. benzininiuose) | 15 |
| Aušalo siurblys (5 cil. benzininiuose); Karterio ventiliacijos šildytuvas (5 cil. benzininiuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. benzininiuose Start/Stop) | 10 |
| Uždegimo ritės (4 cil. 2,0 l benzininiuose) | 15 |
| Dyzelino filtro šildytuvas (dyzelinas) | 20 |
| Valdymo modulis, radiatoriaus ritininis dangtis (5 cil. benzininis) | 5 |
| Kondicionieriaus sankabos elektromagnetas (4 cil. 2,0 l benzininiuose) | 7,5 |
| Karterio ventiliacijos šildytuvas (5 cil. dyzeliniuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. dyzeliniuose Start/Stop) | 10 |
| Elektromagnetinė kondicionieriaus sankaba (4 cil. 2,0 l dyzeliniuose); žvakės valdymo modulis (4 cil. 2,0 l dyzeliniuose); alyvos siurblys (4 cil., 2,0 l dyzeliniuose) | 15 |
| Aušalo siurblys (4 cil. 2,0 l benzininiuose) | 50 |
| Dyzelino šildymo žvakės (tik dyzeliniuose varikliuose) | 70 |
| Aušinimo ventiliatorius (1,6 l, 4 cil. 2,0 l benzininiuose, 5 cil. benzininiuose) | 60 |
| Aušinimo ventiliatorius (6 cil., 4 cil. 2,0 l dyzeliniuose, 5 cil.) |
