„Volvo V70“ prietaisų skydelis yra svarbi automobilio dalis, teikianti vairuotojui esminę informaciją apie transporto priemonės veikimą ir įvairias funkcijas. Šiame skydelyje integruotas informacinis ekranas, matuokliai bei indikatoriai, kurie padeda stebėti automobilio būklę ir gauti pranešimus apie galimus gedimus ar nukrypimus.
Jungtinio prietaisų skydelio informacinis ekranas
Jungtinio prietaisų skydelio informaciniame ekrane, kuris gali būti skaitmeninis, pateikiama išsami informacija apie kai kurias automobilio funkcijas. Tai apima duomenis apie pastovaus greičio palaikymo sistemą ir kelionės kompiuterį. Be to, šiame ekrane rodomi pranešimai, kurie gali būti vaizduojami tiek grafiniais ženklais, tiek tekstu.
Daugiau informacijos apie konkrečias funkcijas, kurių būklė atspindima ekrane, galima rasti atitinkamų funkcijų aprašuose. Ekrano informacija yra atnaujinta ir patikslinta, pavyzdžiui, 2023-06-08.
Matuokliai ir indikatoriai: Temos pasirinkimas
Skaitmeniniame prietaisų skydelyje „Volvo V70“ galima pasirinkti įvairias temas, pritaikytas individualiems vairuotojo poreikiams ir nuotaikai. Galimos temos yra „Elegance“, „Eco“ ir „Performance“.
Temos keitimas
Temą galima pasirinkti tik veikiant varikliui. Norint pakeisti temą, reikia spustelėti kairiojo perjungiklio mygtuką OK ir nurodyti meniu parinktį „Temos“, sukant svirtelės reguliavimo ratuką. Paspaudus OK mygtuką, pasukite ratuką, norėdami pasirinkti temą ir patvirtinkite pasirinkimą, dar kartą paspausdami OK mygtuką.
Kai kuriuose modelių variantuose centrinės konsolės ekrano vaizdas atitinka jungtinio prietaisų skydelio temą. Prietaisų kontrasto režimą ir spalvų režimą galima nustatyti naudojant kairiąją svirtelę. Papildomos informacijos apie meniu valdymą rasite skyriuje „Meniu naršymas - jungtinis prietaisų skydelis“.
Temos pasirinkimą ir kontrasto režimo bei spalvų režimo nuostatas galima įrašyti į kiekvieno nuotolinio valdymo pultelio atmintį, žr. „Nuotolinio valdymo pultelis - pritaikymas asmeniniams poreikiams“.
Tema „Elegance“
Ši tema pasižymi klasikiniais matuokliais ir indikatoriais, kurie suteikia subtilų ir rafinuotą vaizdą:
- Degalų lygio matuoklis: Kai rodyklė pasiekia pirmąją baltą padalą, įsijungia geltonas indikatoriaus ženklas, informuojantis apie žemą degalų lygį bake.
- Variklio aušinimo skysčio temperatūros matuoklis
- Spidometras

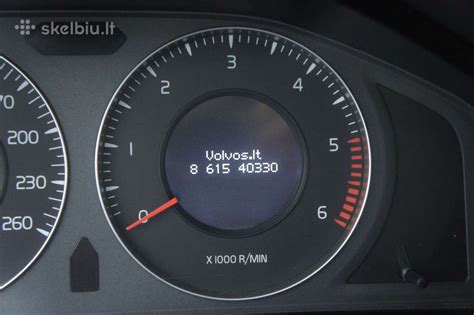

- Tachometras: Šis matuoklis nurodo variklio greitį tūkstančiais apsisukimų per minutę.
- Pavarų perjungimo indikatorius
- Įjungtos pavaros indikatorius
Daugiau informacijos apie šiuos rodmenis rasite „Kelionės kompiuteris“, „Pilno kuro bako pripylimas“, „Pavarų perjungimo indikatorius“ arba „Automatinė pavarų dėžė - Geartronic“ aprašymuose.
Tema „Eco“
Tema „Eco“ skirta padėti vairuotojui efektyviau naudoti degalus ir stebėti aplinkosaugos aspektus:
- Degalų matuoklis: Kaip ir „Elegance“ temoje, žemo degalų lygio indikatorius įsijungia, pasiekus pirmąją baltą padalą.
- Eco guide: Ši funkcija padeda optimizuoti degalų suvartojimą.
- Spidometras
- Tachometras: Rodo variklio greitį tūkstančiais apsisukimų per minutę.
- Pavarų perjungimo indikatorius / įjungtos pavaros indikatorius
Išsamesnę informaciją rasite „Eco guide“ ir „Power guide“ aprašymuose.
Tema „Performance“
Tema „Performance“ orientuota į vairavimo dinamiką ir variklio našumą:
- Degalų matuoklis: Žemo degalų lygio indikatorius įsijungia, kai rodyklė pasiekia pirmąją baltą padalą.
- Variklio aušinimo skysčio temperatūros matuoklis
- Spidometras
- Tachometras: Nurodo variklio greitį tūkstančiais apsisukimų per minutę.
- Power guide: Ši funkcija padeda stebėti variklio galią.
- Pavarų perjungimo indikatorius / įjungtos pavaros indikatorius
Daugiau informacijos rasite „Eco guide“ ir „Power guide“ aprašymuose.
Volvo S70 V70 C70 prietaisų skydelio nuėmimas, IPD
Kontroliniai ir įspėjamieji ženklai
Skaitmeninis prietaisų skydelis „Volvo V70“ turi įvairius kontrolinius ir įspėjamuosius ženklus, kurie informuoja vairuotoją apie automobilio sistemų būklę. Šie ženklai skirstomi į įspėjamuosius, kontrolinius ir informacijos ženklus.
Veikimo patikra
Visi indikatoriai ir įspėjamieji ženklai, išskyrus ženklus informacinio ekrano centre, šviečia, esant II raktelio padėčiai arba užvedus variklį. Tai leidžia vairuotojui įsitikinti, kad visos sistemos veikia tinkamai.
Ženklų reikšmės
- Raudonas įspėjamasis ženklas: Įsijungia tada, kai aptinkamas gedimas, kuris gali turėti įtakos automobilio saugai ir (arba) važiavimo sąlygoms. Tuo pat metu jungtinio prietaisų skydelio informaciniame ekrane pasirodo aiškinamasis tekstas.
- Informacinis ženklas: Kartu su tekstu jungtinio prietaisų skydelio informaciniame ekrane įsijungia tada, kai kurioje nors automobilio sistemoje aptinkamas nuokrypis.
Toliau pateikti dažniausiai sutinkami ženklai ir jų reikšmės, bei nuorodos, kur toliau instrukcijoje galima rasti papildomos informacijos.
„Volvo“ automobilių prietaisų skydelių remontas
Nors „Volvo V70“ prietaisų skydeliai yra patikimi, kartais gali prireikti remonto. Teikiamos paslaugos apima VOLVO 2001-2004 s60 v70 xc90 xc70 markės automobilių prietaisų skydelių remontą. Tai apima įvairius gedimus, susijusius su elektronika, ekrano defektais ar mikroschemų problemomis. Specialistai gali atlikti mikroschemų čipų programavimą, perlitavimą (reball) arba keitimą, siekiant atkurti prietaisų skydelio funkcionalumą.
