Nors tiesiogiai nenurodyta, kurioje vietoje „Volvo V70“ automobilyje yra diagnostikos kabelio pajungimo vieta, pateikta informacija leidžia spręsti apie bendrą automobilių elektrinės sistemos sandarą ir galimas vietas, kur gali būti prijungti diagnostikos įrenginiai.
Diagnostikos jungties paieška
Dažniausiai diagnostikos jungtis automobiliuose būna paslėpta po prietaisų skydeliu arba centrinėje konsolėje. „Volvo V70“, kaip ir daugelis kitų modelių, gali turėti šią jungtį po daiktadėže arba šalia jos. Tai yra logiška vieta, nes ji yra lengvai prieinama ir apsaugota nuo išorinių veiksnių.
Centrinis elektroninis modulis (CEM) yra svarbus automobilio elektrinės sistemos komponentas, ir jo saugikliai dažnai randami po daiktadėže. Tai rodo, kad ši sritis yra svarbi automobilio elektronikai, todėl tikėtina, kad ir diagnostikos jungtis gali būti šalia.

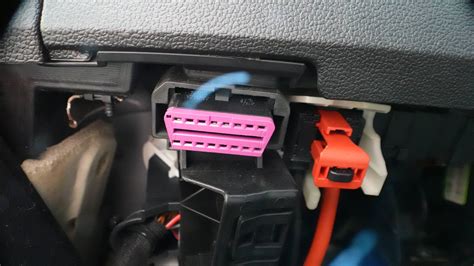

Diagnostikos kabelio pajungimo vieta „Volvo V70“ paprastai yra standartinė OBD-II jungtis, kurią galima rasti po prietaisų skydeliu, vairuotojo pusėje, dažnai arti vairo kolonėlės arba po centrine konsole. Ši jungtis leidžia prijungti išorinį diagnostikos įrenginį, kuris gali nuskaityti automobilio valdymo blokų klaidas, stebėti variklio darbo parametrus realiu laiku ir atlikti kitus diagnostinius veiksmus.
Jei ieškote konkrečios vietos savo „Volvo V70“ automobilyje, rekomenduojama atidžiai apžiūrėti sritis po prietaisų skydeliu ir centrinėje konsolėje.
Informacija apie diagnostikos kabelius
Pateikta informacija apie parduodamą „Volvo diagnostikos kabelį, skirtą 850\S\V\C\70 modeliams“, patvirtina, kad tokie kabeliai egzistuoja ir yra naudojami šių modelių diagnostikai. Šis kabelis, pasak pardavėjo, tinka dyzeliniams varikliams iki 1998 metų, kur stovi MSA 15.7.
Pardavėjas taip pat pridėjo naujausią Vol-FCR 1.7 programos versiją, su kuria galima stebėti ir live data, ko neina padaryti su senesne 1.3 versija. Taip pat galima tikrinti degimo kampą, valyti klaidas ir t.t. Kabelio jungtis yra COM, tad norint naudotis reikalingas kompiuteris su tokia jungtimi. Galbūt veiktų ir su USB->COM perėjimu.
Automobilio elektros sistemos sudėtingumas
Atsižvelgiant į pateiktą informaciją apie įvairius saugiklius ir jų amperus, galima suprasti, kad automobilio elektros sistema yra gana sudėtinga. Pavyzdžiui, yra atskiri saugikliai pirminiam centrinio elektroninio modulio (CEM) saugikliui po daiktadėže, taip pat pirminiam saugikliui centriniam elektriniam blokui bagažinėje. Tai rodo, kad skirtingos automobilio dalys turi atskirus maitinimo blokus ir saugiklius.
Saugiklių ir jų paskirties lentelė
Žemiau pateikiama lentelė, kuri apibendrina kai kuriuos saugiklius ir jų paskirtis, remiantis pateikta informacija:
| Saugiklis (Amperai) | Paskirtis |
|---|---|
| 50 | Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže |
| 60 | Pirminis saugiklis centriniam elektriniam blokui bagažinėje; Pirminis relių ir saugiklių dėžutės saugiklis po daiktadėže |
| 100 | Papildomas elektrinis šildytuvas* |
| 40 | Šildomas priekinis stiklas*, kairioji pusė; Šildomas priekinis stiklas*, dešinioji pusė; Prekinio stiklo valytuvai; Ventiliatorius |
| 30 | Stovėjimo šildytuvas* |
| 25 | (Nenurodyta konkreti paskirtis, bet greičiausiai susijusi su papildomomis funkcijomis) |
| 20 | Priekinių žibintų plautuvai*; Priekinių žibintų aukščio reguliavimas*, aktyvieji ksenoniniai priekiniai žibintai (ABL)*; ABS siurblys; ABS |
| 15 | Garso signalas; Variklio valdymo modulis (5 cil. dyzelinis); Variklio valdymo modulis (5, 6 cil. benzininis); Solenoidinis jungiklis A/C (5, 6 cil. benzininis); Pagalbinis aušalo siurblys (4 cil. dyzelinis); Masės oro srauto jutiklis (5 cil. dyzelinis, 6 cil.), reguliuojamieji vožtuvai (5 cil. dyzelinis), purkštukai (5, 6 cil. benzininis), variklio valdymo modulis (5, 6 cil. benzininis); Vožtuvai (4 cil.); Alyvos siurblys (4 cil. benzininis); Centrinis „Lambda“ zondas (4 cil. benzininis); Galinis „Lambda“ zondas (4 cil. dyzelinis); Degalų garavimo išlakų (EVAP) vožtuvas (5, 6 cil. benzininis); „Lambda“ zondai (5, 6 cil.); Valdymo modulis, radiatoriaus ritininis dangtis (5 cil. dyzelinis); Dyzelino filtro šildytuvas (dyzelinas) |
| 10 | Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže; Reguliuojama vairo jėga*; Variklio valdymo modulis, transmisijos valdymo modulis, oro pagalvės; Šildomi valytuvų purkštukai*; Žibintų jungikliai; Žvakės valdymo modulis (5 cil. dyzelinis); Variklio valdymo modulis (5, 6 cil. benzininis); Valdymo modulis, radiatoriaus ritininis dangtis (5 cil. benzininis); Karterio ventiliacijos šildytuvas (5 cil. dyzeliniuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. dyzeliniuose Start/Stop) |
| 7,5 | Elektromagnetinė oro kondicionieriaus sankaba (4 cil.); Kaitinimo žvakės valdymo modulis (4 cil. dyzelinis); Alyvos siurblys (4 cil. dyzelinis) |
| 5 | Relės ritės; Relės ritė pagrindinėje variklio valdymo sistemos relėje (4 cil.); Variklio valdymo modulis (4 cil.); Relės ritė pagrindinėje variklio valdymo sistemos relėje (5, 6 cil.); Variklio valdymo modulis (5, 6 cil.); Relės ritė solenoidinio jungiklio relėje A/C (5, 6 cil. benzininis); Relės ritės centriniame variklio skyriaus šaltosios zonos maitinimo bloke (Start/Stop); Aušalo siurblys (4 cil. benzininis) |
| (Nenurodytas amperas) | Degimo ritės (4 cil. benzininis); Aušinimo ventiliatorius (4-5 cil. benzininis); Aušinimo ventiliatorius (6 cil., 4, 5 cil.) |
