Šiuolaikiniame automobilyje, tokiame kaip „Volvo S80“, prietaisų skydelis ir centrinė konsolė yra ne tik valdymo elementai, bet ir svarbus informacijos šaltinis vairuotojui. Ekrane pateikiama įvairi informacija apie automobilio būklę, veikimo režimus ir galimus gedimus, kurią svarbu suprasti, siekiant užtikrinti saugų ir komfortišką kelionę. Šioje straipsnio dalyje išsamiai paaiškinsime pagrindines „Volvo S80“ konsolės funkcijas, simbolius ir saugiklių reikšmes.
Automobilio ekrano ženklų klasifikacija
Automobilio ekrane gali pasirodyti įvairūs ženklai, kurie skirstomi į tris pagrindines kategorijas: įspėjamuosius, kontrolinius ir informacijos ženklus. Kiekvienas ženklas turi savo specifinę reikšmę ir informuoja vairuotoją apie tam tikrus procesus ar situacijas automobilyje.
- Raudonas įspėjamasis ženklas įsijungia tada, kai aptinkamas gedimas, kuris gali turėti įtakos automobilio saugai ir (arba) važiavimo sąlygoms. Tuo pat metu jungtinio prietaisų skydelio informaciniame ekrane pasirodo aiškinamasis tekstas.
- Informacinis ženklas kartu su tekstu jungtinio prietaisų skydelio informaciniame ekrane įsijungia tada, kai kurioje nors automobilio sistemoje aptinkamas nuokrypis.
- Indikatorių ženklai perspėja vairuotoją apie suaktyvintą funkciją, veikiančią sistemą arba įvykusią klaidą ar triktį.
Kontroliniai ir įspėjamieji ženklai
Kontroliniai ir įspėjamieji ženklai yra svarbūs informuojant vairuotoją apie specifines sistemas ir jų veikimą.
- ABL sistemos gedimas: Jei ABL funkcija (aktyvių judančių žibintų funkcija) sugenda, užsidega šis ženklas.
- Išmetimo sistema: Jei užvedus variklį šis ženklas šviečia, taip gali būti dėl to, jog sugedo automobilio išmetimo sistema. Rekomenduojama nuvykti į autoservisą, kad būtų patikrinta sistema.
- ABS sistemos gedimas: Jei pasirodo šis ženklas, sistema neveikia. Įprasta automobilio stabdžių sistema veikia, tačiau be ABS funkcijos. Sustokite saugioje vietoje ir išjunkite variklį. Iš naujo užvedus variklį ir ženklui toliau šviečiant, nuvykite į servisą, kad jame patikrintų ABS sistemą.
- Įjungtas galinis rūko žibintas: Šis ženklas užsidega, kai įjungiamas galinis rūko žibintas.
- Stabilumo sistema: Mirksintis ženklas rodo, kad stabilumo sistema veikia. Jei ženklas dega pastoviai, tai reiškia, kad sistema sugedus.
- Stabilumo sistema, sportinis režimas: Sportinis režimas leidžia važiuoti aktyviau. Tada sistema nustato, ar greičio pedalas spaudinėjamas ir vairas sukinėjamas greičiau, posūkių įveikiami aktyviau nei važiuojant įprastai ir iki tam tikro lygio leidžia atlikti automobilio galinės dalies kontroliuojamo slydimo manevrą prieš įsikišdama ir stabilizuodama automobilį. Ženklas ima šviesti suaktyvinus sportinį režimą.
- Variklio šildytuvas (dyzeliniuose modeliuose): Šis ženklas užsidega variklio šildymo metu. Pašildymas dažniausiai įjungiamas dėl žemos temperatūros.
- Mažas kuro kiekis bake: Jei ima šviesti šis ženklas, degalų lygis bake yra žemas, todėl kaip galima greičiau įpilkite degalų.
- Informacija, skaitykite tekstinį pranešimą ekrane: Šis ženklas užsidega, kai bent viena iš automobilio sistemų veikia ne taip, kaip turėtų. Ekrane taip pat atsiranda tekstinis pranešimas. Pranešimo tekstas išvalomas mygtuku OK, arba pats automatiškai išnyksta po tam tikro laiko (priklausomai nuo to, kuri funkcija yra rodoma). Informacijos ženklas taip pat gali užsidegti kartu su kitais ženklais.
- Įjungtos tolimosios šviesos: Šis ženklas užsidega, kai įjungiamos tolimosios šviesos arba „mirksint” tolimosiomis šviesomis.
- Kairiojo / dešiniojo posūkio indikatorius: Abiejų posūkio signalų indikatoriai mirksi tada, kai įjungtas avarinis signalas.
- Eco funkcija įjungta: Ženklas ima šviesti suaktyvinus Eco funkciją.
- Start/Stop: Automatiškai išjungus variklį pasirodo ženklas.
- Slėgio padangose stebėjimo sistema: Ženklas įsijungia, jei užregistruojamas žemas slėgis padangose arba nutinka slėgio padangose stebėjimo sistemos triktis.
- Priminimas - neuždarytos durys: Jei tinkamai neuždaromos vienos iš durelių, informaciniame ekrane pasirodo informacija arba įspėjamasis ženklas su aiškinamąja iliustracija. Kaip galima greičiau sustokite saugioje vietoje ir uždarykite atidarytas dureles. Jei automobilis važiuoja mažesniu nei maždaug 7 km/h greičiu, užsidega informacijos ženklas. Jei automobilis važiuoja didesniu nei maždaug 7 km/h greičiu, užsidega įspėjamasis ženklas.
- Variklio dangtis: Jei variklio dangtis uždaromas netinkamai, informaciniame ekrane parodomas įspėjamasis ženklas su aiškinamąja iliustracija. Kaip įmanoma greičiau saugioje vietoje sustabdykite automobilį ir uždarykite variklio dangtį.
- Bagažinės dangtis: Jei bagažinės dangtis uždaromas netinkamai, informaciniame ekrane parodomas informacinis ženklas su aiškinamąja iliustracija.
Visi indikatoriai ir įspėjamieji ženklai, išskyrus ženklus informacinio ekrano centre, šviečia, esant II raktelio padėčiai arba užvedus variklį, atliekant veikimo patikrą.

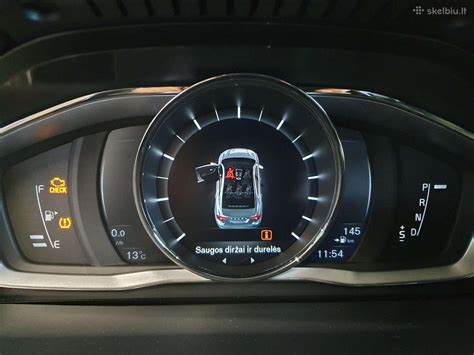

Jungtinio prietaisų skydelio informacinis ekranas
Jungtinio prietaisų skydelio informaciniame ekrane pateikiama informacija apie kai kurias automobilio funkcijas, tokias kaip pastovaus greičio palaikymo sistema ir kelionės kompiuteris. Čia taip pat rodomi pranešimai, vaizduojami ženklais ir tekstu.
Informacinis ekranas ir jo temos
Informacinis ekranas, dar vadinamas skaitmeniniu prietaisų skydeliu, leidžia pasirinkti įvairias temas: „Elegance“, „Eco“ ir „Performance“. Temą galima pasirinkti tik veikiant varikliui. Norint pakeisti temą, reikia spustelėti kairiojo perjungiklio mygtuką OK ir nurodyti meniu parinktį Temos, sukant svirtelės reguliavimo ratuką. Paspaudus OK mygtuką ir pasukus ratuką, galima pasirinkti norimą temą ir patvirtinti pasirinkimą.
Tema „Elegance“
Šioje temoje pateikiami matuokliai ir indikatoriai:
- Degalų lygio matuoklis: Kai rodyklė pasiekia pirmąją baltą padalą, įsijungia geltonas indikatoriaus ženklas, informuojantis apie žemą degalų lygį bake.
- Variklio aušinimo skysčio temperatūros matuoklis.
- Spidometras.
- Tachometras: Šis matuoklis nurodo variklio greitį tūkstančiais apsisukimų per minutę.
- Pavarų perjungimo indikatorius / įjungtos pavaros indikatorius.
Tema „Eco“
Šioje temoje matuokliai ir indikatoriai apima:
- Degalų matuoklis: Kai rodyklė pasiekia pirmąją baltą padalą, įsijungia geltonas indikatoriaus ženklas, informuojantis apie žemą degalų lygį bake.
- Eco guide.
- Spidometras.
- Tachometras: Šis matuoklis nurodo variklio greitį tūkstančiais apsisukimų per minutę.
- Pavarų perjungimo indikatorius / įjungtos pavaros indikatorius.
Švedijos „Volvo“ ekspertas atskleidžia funkcijas, apie kurias nežinojote! Bet ar jos naudingos?
Tema „Performance“
Šioje temoje matuokliai ir indikatoriai apima:
- Degalų matuoklis: Kai rodyklė pasiekia pirmąją baltą padalą, įsijungia geltonas indikatoriaus ženklas, informuojantis apie žemą degalų lygį bake.
- Variklio aušinimo skysčio temperatūros matuoklis.
- Spidometras.
- Tachometras: Šis matuoklis nurodo variklio greitį tūkstančiais apsisukimų per minutę.
- Power guide.
- Pavarų perjungimo indikatorius / įjungtos pavaros indikatorius.
Kai kuriuose modelių variantuose centrinės konsolės ekrano vaizdas atitinka jungtinio prietaisų skydelio temą. Prietaisų kontrasto režimą ir spalvų režimą galima nustatyti naudojant kairiąją svirtelę.
MY CAR meniu šaltinis
MY CAR - tai meniu šaltinis, per kurį valdomos daugelis automobilio funkcijų, pvz., laikrodžio nustatymas, šoniniai veidrodėliai ir užraktai. Norėdami pereiti prie MY CAR įprastinio rodinio, centriniame valdymo pulte spauskite MY CAR. Viršutinėje ekrano dalyje kartu su Start/Stop* funkcijos būsena apatinėje ekrano dalyje įprastiniame rodinyje pateikiama kai kurių automobilio vairuotojo paramos sistemų būklė.
Spaudžiant OK/MENU pasiekiamas meniu šaltinis My Car, kuriame prieinamos tokios parinktys:
- Mano S60: Ekrane pateikiamos visų automobilio vairuotojo pagalbinių sistemų grupės: čia jas galima suaktyvinti arba išaktyvinti.
- Kelionės statistika: Ekrane pateikiama istorija - stulpelinė vidutinių elektros ir degalų sąnaudų diagrama.
- Drive-E: Čia aprašomos „Volvo“ koncepcijos Drive-E dalys. Galima pasirinkti iš šių antraščių:
- Start/Stop: Pateikiama informacija apie „Start/Stop“ funkciją.
- ECO driving guide: Pateikiami ekonomiško vairavimo patarimai ir jo reikšmės aprašymas.
- Hibridas: Čia rodoma informacija apie automobilio pavaros sistemą. Galima pasirinkti iš šių antraščių:
- Power flow: Ekrane rodoma, kuris variklis varo automobilį ir kokie yra pavaros jėgos srautai.
- Driving modes: Paaiškinami įvairūs automobilio važiavimo režimai.
- ECO driving guide: Pateikiami ekonomiško vairavimo patarimai ir jo reikšmės aprašymas.
- Slėgis padangoje: Ekrane rodoma informacija apie slėgio automobilio padangose stebėjimą - čia galima suaktyvinti arba išaktyvinti sistemą.
- Nustatymai: Meniu struktūra leidžia nustatyti įvairias funkcijas, kurios priklauso nuo automobilio komplektacijos ir rinkos. On/Off parinktys pažymimos pažymėtu arba tuščiu kvadratėliu. Meniu pagal nustatymus apima:
- Vehicle settings, MY CAR - automobilio nuostatos.
- Driver support system, MY CAR - vairuotojo pagalbos sistema.
- System options, MY CAR - sistemos parinktys.
- Voice control settings, MY CAR - Balso nuostatos.
- Climate settings, MY CAR - Klimato reguliavimo nuostatos.
- Internet settings, MY CAR - interneto nuostatos.
- Volvo On Call, „Volvo On Call* “ meniu parinktys.
Saugiklių reikšmės ir paskirtis
Saugikliai yra svarbi automobilio elektros sistemos dalis, apsauganti nuo trumpojo jungimo ir perkrovos. Žemiau pateikiama lentelė su dažniausiai sutinkamais saugikliais ir jų reikšmėmis „Volvo S80“ automobiliuose:
| Saugiklis | Amperai (A) |
|---|---|
| Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže | 50 |
| Pirminis saugiklis centriniam elektriniam blokui bagažinėje | 60 |
| Pirminis relių ir saugiklių dėžutės saugiklis po daiktadėže | 60 |
| Papildomas elektrinis šildytuvas* | 100 |
| Šildomas priekinis stiklas*, kairioji pusė | 40 |
| Priekinio stiklo valytuvai | 30 |
| Stovėjimo šildytuvas* | 25 |
| Ventiliatorius* | 40 |
| Šildomas priekinis stiklas*, dešinioji pusė | 40 |
| ABS siurblys | 40 |
| ABS vožtuvai | 20 |
| Priekinių žibintų plautuvai* | 20 |
| Priekinių žibintų aukščio reguliavimas*, aktyvieji ksenoniniai priekiniai žibintai (ABL)* | 10 |
| Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže | 20 |
| ABS reguliuojama vairo jėga* | 5 |
| Variklio valdymo modulis, transmisijos valdymo modulis, oro pagalvės | 10 |
| Šildomi valytuvų purkštukai* | 10 |
| Žibintų jungikliai | 5 |
| Relės ritės | 5 |
| Papildomi žibintai* | 20 |
| Garso signalas | 15 |
| Relės ritė pagrindinėje variklio valdymo sistemos relėje (4 cil.); Variklio valdymo modulis (4 cil.) | 5 |
| Relės ritė pagrindinėje variklio valdymo sistemos relėje (5, 6 cil.); Variklio valdymo modulis (5, 6 cil.) | 10 |
| Transmisijos valdymo modulis | 15 |
| Solenoidinis jungiklis A/C (5, 6 cil. benzininis); Pagalbinis aušalo siurblys (4 cil. dyzelinis) | 15 |
| Relės ritė solenoidinio jungiklio relėje A/C (5, 6 cil. benzininis); Relės ritės centriniame variklio skyriaus šaltosios zonos maitinimo bloke (Start/Stop) | 5 |
| Užvedimo relė (5, 6 cil. benzininis)* | 30 |
| Žvakės valdymo modulis (5 cil. dyzelinis) | 10 |
| Variklio valdymo modulis (4 cil.); uždegimo ritės (5, 6 cil. benzininis); kondensatorius (6 cil.) | 20 |
| Variklio valdymo modulis (5, 6 cil. benzininis) | 10 |
| Variklio valdymo modulis (5 cil. dyzelinis) | 15 |
| Variklio valdymo modulis (4 cil.) | 20 |
| Masės oro srauto jutiklis (4 cil.); termostatas (4 cil. benzininis); degalų garavimo išlakų (EVAP) vožtuvas (4 cil. benzininis); aušalo siurblys EGR (4 cil. dyzelinis) | 10 |
| Masės oro srauto jutiklis (5 cil. dyzelinis, 6 cil.), reguliuojamieji vožtuvai (5 cil. dyzelinis), purkštukai (5, 6 cil. benzininis), variklio valdymo modulis (5, 6 cil. benzininis) | 15 |
| Elektromagnetinė oro kondicionieriaus sankaba (5, 6 cil.); vožtuvai (5, 6 cil.); variklio valdymo modulis (6 cil.); masės oro srauto jutiklis (5 cil. benzininis); alyvos lygio jutiklis | 10 |
| Vožtuvai (4 cil.); alyvos siurblys (4 cil. benzininis); centrinis „Lambda“ zondas (4 cil. benzininis); galinis „Lambda“ zondas (4 cil. dyzelinis) | 15 |
| Priekinis „Lambda“ zondas (4 cil.); Galinis „Lambda“ zondas (4 cil. benzininis) Degalų garavimo išlakų (EVAP) vožtuvas (5, 6 cil. benzininis); „Lambda“ zondai (5, 6 cil.); valdymo modulis, radiatoriaus ritininis dangtis (5 cil. dyzelinis) | 15 |
| Aušalo siurblys (5 cil. benzininiuose); Karterio ventiliacijos šildytuvas (5 cil. benzininiuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. benzininiuose Start/Stop) | 10 |
| Degimo ritės (4 cil. benzininis) | 15 |
| Dyzelino filtro šildytuvas (dyzelinas) | 20 |
| Valdymo modulis, radiatoriaus ritininis dangtis (5 cil. benzininis) | 5 |
| Elektromagnetinė oro kondicionieriaus sankaba (4 cil.); kaitinimo žvakės valdymo modulis (4 cil. dyzelinis); alyvos siurblys (4 cil. dyzelinis) | 7,5 |
| Karterio ventiliacijos šildytuvas (5 cil. dyzeliniuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. dyzeliniuose Start/Stop) | 10 |
| Aušalo siurblys (4 cil. benzininis) | 50 |
| Dyzelino šildymo žvakės (tik dyzeliniuose varikliuose) | 70 |
| Aušinimo ventiliatorius (4-5 cil. benzininis) | 60 |
| Aušinimo ventiliatorius (6 cil., 4, 5 cil. dyzelinis) | 60 |

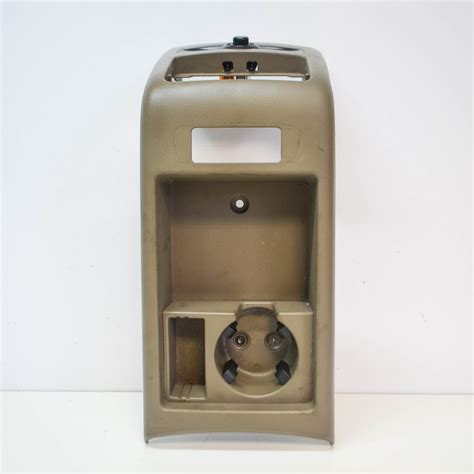

Papildomi mygtukai ir jų funkcijos
Diskusijose apie „Volvo S80“ konsolę dažnai kyla klausimų dėl papildomų mygtukų paskirties. Vienas iš tokių mygtukų, esantis šalia STC (Stabilios Traukos Kontrolės) mygtuko, gali turėti įvairių funkcijų priklausomai nuo automobilio komplektacijos ir sumontuotos papildomos įrangos.
Viena iš galimų funkcijų yra susijusi su apsaugos sistema. Jei automobilyje yra sumontuota signalizacija, šis mygtukas gali aktyvuoti tam tikrą jos režimą, pavyzdžiui, leidžiantį palikti automobilį su gyvūnu viduje, kai signalizacija neįsijungia, bet gyvūnas gali judėti. Taip pat, jei automobilis neturi gamyklinės signalizacijos, šis mygtukas gali būti skirtas papildomai apsaugai, pavyzdžiui, neleisti įjungti automobilio atrakinimo mechanizmo (deadlock), kad užrakintas vaikas ar kitas keleivis galėtų išeiti avarijos atveju.
Kitas galimas šio mygtuko panaudojimas yra susijęs su tūrio signalizacija. Palikus langą šiek tiek pravirą ir įkišus ranką, sistema turėtų sureaguoti.
