Pneumatinė stabdžių sistema vilkikuose ir puspriekabėse

Pneumatinė stabdžių sistema yra plačiai naudojama sunkiasvorėse transporto priemonėse, tokiose kaip vilkikai, autobusai ir kiti dideli sunkvežimiai. Šios sistemos veikimas pagrįstas suslėgto oro, o ne hidraulinio skysčio, naudojimu stabdymui, kas užtikrina didesnį efektyvumą ir patikimumą, palyginti su tradicinėmis stabdžių sistemomis. Dėl savo sudėtingumo ir kritinės svarbos saugumui, pneumatinė stabdžių sistema reikalauja nuodugnių žinių ir tinkamos priežiūros, ypač ruošiantis C ar CE kategorijos egzaminams, kur pasitaiko klausimų apie jos sandarą, veikimo principus ir gedimų šalinimą.

Pneumatinės stabdžių sistemos komponentai ir veikimo principai

Pneumatinės stabdžių sistemos komponentai yra įvairūs įrenginiai ir priedai, kurie dirba kartu, siekiant užtikrinti efektyvų ir patikimą stabdymą. Kiekviena sistemos dalis atlieka specifinę funkciją.

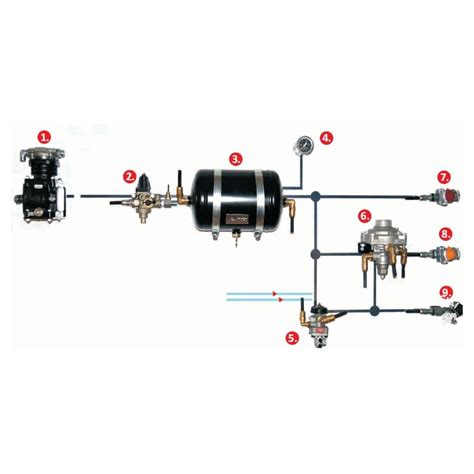

Pagrindiniai komponentai

• Kompresorius: Tai pagrindinis komponentas, atsakingas už oro suspaudimą ir tiekimą į sistemą.
• Oro rezervuarai (resiveriai): Šie rezervuarai laiko suslėgtą orą, užtikrindami stabilų oro tiekimą stabdžių sistemai.
• Slėgio reguliatoriai ir vožtuvai: Jie kontroliuoja oro slėgį ir srautą, patenkantį į stabdžių cilindrus. Apsauginiai vožtuvai nukreipia suslėgtą orą į atskirus kontūrus.
• Stabdžių cilindrai: Šie cilindrai paverčia oro slėgį mechanine jėga, reikalinga stabdymui. Kai kuriose transporto priemonėse naudojami stabdžių kameros su spyruokliniais energijos akumuliatoriais.
• Vamzdynai ir žarnos: Perneša suslėgtą orą į stabdžių cilindrus.
• Kondensacinis balionas ir kondensato užšalimo saugiklis: Apsaugo sistemą nuo drėgmės ir užšalimo.

Kontūrai ir jų funkcijos

Šiuolaikinėse pneumatinėse stabdžių sistemose naudojama kelių kontūrų pavara, dar vadinama „atskirtine“, kurią sudaro atskiros, tarpusavyje nepriklausomos suslėgto oro linijos. Dažniausiai būna penki kontūrai, kiekvienas veikiantis nepriklausomai nuo kitų, net gedimo atveju. Šios sistemos sandara užtikrina, kad tokia masyvi transporto priemonė bus sustabdyta efektyviai.

1. Pirmas kontūras: Priekinio tilto ir priekabos darbiniai stabdžiai

   Šis kontūras valdo priekinio tilto darbinius stabdžius ir priekabos stabdžius. Jį sudaro dalis trigubo apsauginio vožtuvo, oro balionas su kondensato išleidimo čiaupu, slėgio kritimo balionuose jutiklis, dalis dviejų rodyklių manometro, dviejų sekcijų stabdžių čiaupo apatinė dalis, kontrolinis vožtuvas, slėgio ribojimo vožtuvas, dvi stabdžių kameros ir priekabos dvivamzdės stabdžių sistemos vožtuvas, priekabos vieno vamzdžio stabdžių sistemos valdymo vožtuvas, skiriamasis čiaupas, jungiamosios galvutės, stabdžių mechanizmas priekiniuose ratuose bei vamzdeliai ir žarnos tarp šių detalių.

2. Antras kontūras: Tarpinio, užpakalinio tiltų ir priekabos darbiniai stabdžiai

   Šis kontūras valdo tarpinio ir užpakalinio tiltų bei priekabos darbinius stabdžius. Jį sudaro dalis trigubo apsauginio vožtuvo, du oro balionai su kondensato išleidimo čiaupu ir slėgio kritimo balionuose jutiklis, dalis dviejų rodyklių manometro, viršutinė dalis dviejų sekcijų stabdžių čiaupo, stabdymo jėgų reguliatorius, keturios stabdžių kameros, priekabos dvivamzdės stabdžių sistemos valdymo vožtuvas ir kitos pirmame kontūre esančios dalys.

3. Trečias kontūras: Stovėjimo (atsarginis) stabdys ir priekabos stabdžiai

   Šis kontūras valdo automobilio stovėjimo (atsarginį) stabdį bei priekabos stabdžius. Jį sudaro dalis dvigubo apsauginio vožtuvo, oro balionai su kondensato išleidimo čiaupu ir slėgio kritimo balionuose jutiklis, rankinis stabdžių čiaupas, greitinantis vožtuvas, dalis dviejų magistralių vožtuvo, keturios kameros su spyruokliniais energijos akumuliatoriais, priekabos dvivamzdės stabdžių sistemos valdymo vožtuvas, viengubas apsauginis vožtuvas, priekabos vieno vamzdžio stabdžių sistemos valdymo vožtuvas, uždarymo čiaupas, sujungimo galvutė (vieno tipo galvutė skirta priekaboms su dvivamzde stabdžių sistema, o kito tipo galvutė - priekaboms su vieno vamzdžio stabdžių sistema), pneumatinis jutiklis („stop“ signalui), vamzdeliai ir žarnos, sujungiančios šias dalis. Daviklis kontūre įstatytas taip, kad įjungtų „stop’’ signalą stabdant transporto priemonę darbiniu stabdžiu ir rankiniu stabdžiu, taip pat sugedus vienam iš kontūrų.

   Stovėjimo stabdžiai naudojami ne tik avarinėse situacijose, bet ir kasdieninio stovėjimo metu, užtikrinant transporto priemonės stabilumą. Atsarginis stabdis naudojamas tada, kai transporto priemonę reikia sulėtinti tolygiai, arba kai sugedęs darbinis stabdis.

4. Ketvirtas kontūras: Pagalbiniai stabdžiai ir papildomų mechanizmų maitinimas

   Šis kontūras valdo pagalbinius stabdžius ir tiekia orą kitiems mechanizmams, pvz., langų valytuvams, pneumatiniam garso signalui, transmisijos agregatų valdymui. Jį sudaro dalis dvigubo apsauginio vožtuvo, pneumatinis valdymo čiaupas, išmetimo vamzdžio sklendės valdymo cilindras, degalų išjungimo valdymo cilindras. Suslėgtas oras šiam kontūrui tiekiamas iš kondensacinio baliono.

   Pagalbinis stabdis yra skirtas sumažinti transporto priemonės greitį nuokalnėse ir sumažinti ratuose esančių stabdžių mechanizmų apkrovas, tuo pačiu pailginant jų eksploatacijos laiką. Jis veikia naudodamas automobilio variklio kompresiją: tai yra procesas, kai uždaromas išmetamųjų dujų vamzdis ir, tuo pačiu, nutraukiamas kuro padavimas.

5. Penktas kontūras: Stovėjimo arba avarinio stabdžio atleidimas

   Šis kontūras atleidžia stovėjimo arba avarinį stabdį. Jis neturi savo oro baliono ir vykdomųjų dalių. Jį sudaro dalis trigubo apsauginio vožtuvo, pneumatinis valdymo čiaupas ir dalis „dviejų magistralių“ vožtuvo.

   Atsarginė stabdžių mechanizmo atleidimo sistema praverčia tada, kai stovinčią transporto priemonę reikia skubiai pašalinti iš pavojingos vietos, pavyzdžiui, iš geležinkelio pervažos. Ji gali veikti ne tik pneumatiniu, bet ir mechaniniu būdu, nors pastarasis procesas užtrunka ilgiau.

Pneumatinės stabdžių sistemos priežiūra ir saugumas

Oro slėgis yra kritinis faktorius, turintis įtakos stabdžių sistemos veikimui. Reguliarus sistemų patikrinimas ir testavimas yra svarbus siekiant užtikrinti, kad visi komponentai veiktų efektyviai ir patikimai.

Priežiūros rekomendacijos

• Reguliariai tikrinkite slėgio reguliatorių veikimą.
• Tikrinkite rezervuarus dėl korozijos, įtrūkimų ar kitų fizinių pažeidimų.
• Patikrinkite, ar drėgmės šalinimo sistema (jei yra) veikia tinkamai.
• Keiskite arba valykite filtrus, jei jie yra užteršti.
• Žiemą eksploatuojant transporto priemonę su pneumatine stabdžių sistema, būtina imtis papildomų priemonių, kad būtų išvengta užšalimo.

Avarinės sistemos ir kontrolė

Avarinės stabdžių sistemos funkcijos yra esminė pneumatinės stabdžių sistemos dalis, kuri užtikrina, kad transporto priemonė išliktų kontroliuojama ir saugi net ir esant netikėtoms situacijoms. Automobilyje su priekaba yra įrengiami stabdžių sistemos elementai, kurie valdo priekabos stabdžių sistemą.

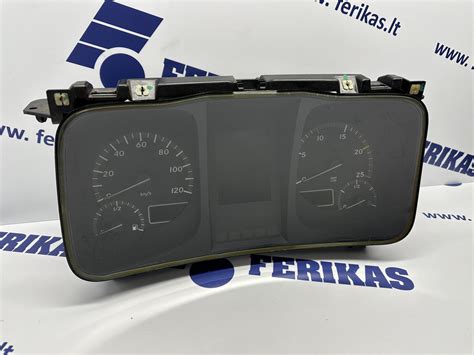

Kontrolės sistema gali būti sudaryta iš dviejų dalių: elektrinių prietaisų (prietaisų skydelyje) ir kontrolinių įvadų, prie kurių prijungti kontrolės prietaisai nustato pneumatinės stabdžių pavaros būklę. Šios sistemos leidžia vairuotojui stebėti svarbiausius parametrus ir laiku reaguoti į galimus gedimus, tokius kaip oro slėgio sumažėjimas ar stabdžių sistemos užsipylimo laiko pailgėjimas.

Vilkikai ir puspriekabės: bendra informacija

Vilkikas, dar kitaip vadinamas traktoriniu sunkvežimiu, yra esminė transporto priemonė, atliekanti gyvybiškai svarbų vaidmenį automobilių, statybų ir transporto pramonėje. Tai specializuota transporto priemonė, skirta dideliems krovinių kiekiams gabenti dideliais atstumais, taip pat transportuoti transporto priemones ir įrangą. Dėl savo universalumo, efektyvumo ir gebėjimo gabenti platų krovinių spektrą, vilkikai yra neįkainojamas turtas įmonėms ir pagalbos kelyje paslaugų teikėjams.

Pagrindiniai vilkiko komponentai

Sėkmingam vilkiko funkcionavimui būtina suprasti jo pagrindinius komponentus:

• Vilkikas (traktorius) arba pirminis variklis: Tai priekinė transporto priemonės dalis, kurioje įrengtas variklis, kabina ir vairuotojo darbo vieta. Ši dalis suteikia galią ir sukimo momentą, reikalingą puspriekabei judėti.
• Puspriekaba arba priekaba: Tai galinė transporto priemonės dalis, skirta kroviniui vežti. Ji prijungiama prie vilkiko per specialų penkto rato sukabinimo įtaisą.
• Ašys ir ratai: Vilkikai turi kelias ašis ir ratus, kurie padeda tolygiai paskirstyti krovinio svorį, užtikrinant transporto priemonės stabilumą ir valdymą.
• Pakabos sistema: Sudaryta iš spyruoklių, amortizatorių ir kitų komponentų, ji sugeria kelio nelygumų sukeliamus smūgius ir vibracijas, užtikrindama sklandesnį važiavimą.
• Stabdžių sistema: Dažniausiai naudojama pneumatinė stabdžių sistema, kuri suspaustu oru įjungia puspriekabės ar priekabos stabdžius.

Vilkikų naudojimo sritys

Vilkikai yra nepakeičiami įvairiose pramonės šakose dėl savo universalumo:

• Krovinių gabenimas: Didelių krovinių kiekių transportavimas dideliais atstumais.
• Statybų ir sunkiosios technikos transportavimas: Gabačiai sunkiai technikai, pvz., kranams, ekskavatoriams.
• Karinis transportas: Sunkiosios technikos, tankų ir kitos ginkluotės gabenimas.
• Reagavimas į ekstremalias situacijas: Medicininės įrangos ir reikmenų gabenimas į nelaimės paveiktas vietoves.
• Žemės ūkis ir ūkininkavimas: Pasėlių, gyvulių ir žemės ūkio įrangos vežimas.

Vilkikų tipai, matmenys ir eksploatacija

Vilkikų tipai

Rinkoje siūlomi įvairūs vilkikų tipai, atsižvelgiant į jų keliamąją galią ir paskirtį:

• Sunkiasvoriai vilkikai: Populiariausias tipas, skirtas vežti krovinius, kurių bendras svoris viršija 33 000 svarų (apie 15 tonų).
• Vidutinės apkrovos vilkikai: Mažesni ir mažiau galingi, jų bendroji galia svyruoja nuo 26 001 iki 33 000 svarų (apie 11,8-15 tonų), naudojami lengvesniems kroviniams gabenti trumpesniais atstumais.
• Lengvieji vilkikai: Mažiausi ir mažiausiai galingi vilkikai, kurių bendroji galia siekia iki 26 000 svarų (apie 11,8 tonos), naudojami vietiniams pristatymams.
• Specializuoti vilkikai: Pagal užsakymą pagaminti vilkikai, skirti specifiniams pervežimams, pavyzdžiui, pavojingų medžiagų, negabaritinių krovinių ar šaldytų prekių gabenimui.

Vilkikų matmenys ir svoris

Vilkiko ir jo priekabos derinys gali siekti iki 18,75 metrų ilgio ir sverti iki 40 arba 44 tonų. Nors egzistuoja išimtys, pavyzdžiui, negabaritiniai kroviniai ar specialius leidimus turintys reisai, šie matmenys ir svoris yra bendri standartai.

Pats vilkikas, priklausomai nuo ašių skaičiaus, turi šiuos matmenis:

• Dviejų ašių vilkiko ilgis: maždaug 5,5-6 metrai.
• Trijų ašių vilkiko ilgis: 6,3-6,5 metrai.
• Aukštis: nuo 3,6 iki 3,9 m, priklausomai nuo kabinos konfigūracijos ir aerodinaminio aptako.
• Plotis: visada iki 2,5 m.

Svorio atžvilgiu:

• Dviejų ašių vilkikas: sveria iki 8 tonų.
• Trijų ašių vilkikas: sveria apie 8,5 tonos.

Nors retesni, egzistuoja ir keturių ašių vilkikai. Didesnis ratų skaičius gali sumažinti slėgį į gruntą ir pagerinti pravažumą, ypač kai abi galinės ašys yra varomos - tai praverčia dirbant statybų aikštelėse ar karjeruose.

Vilkiko eksploatacija be puspriekabės

Nors vilkikai daugumą laiko praleidžia su puspriekabėmis, jų eksploatacija be jų taip pat turi savų ypatumų:

• Papildoma priežiūra balnui: Vairuotojai gali sutepti balną, prie kurio tvirtinama puspriekabė.
• Tas pats greitis, geresnis įsibėgėjimas: Be krovinio vilkikas greičiau pasiekia maksimalų greitį, nors ES jis ribojamas iki 90 km/val.
• Geresnis manevringumas, bet ne stabilumas: Be puspriekabės vilkikas manevringesnis, bet mažiau stabilus dideliu greičiu.
• Mažesnės degalų sąnaudos: Važiuojant be krovinio degalų sąnaudos yra žymiai mažesnės.

Specializuoti vilkikai: terminalų vilkikai

Be įprastų greitkelių vilkikų, egzistuoja ir terminalų vilkikai, kurie skiriasi savo konstrukcija ir paskirtimi. Šie vilkikai dažniausiai dirba uždarose teritorijose, tokiose kaip logistikos bazės, uostai, didelės gamyklos ar oro uostai. Jų pagrindinis darbas - perkirstyti krovinius ir puspriekabes, panašiai kaip manevriniai lokomotyvai.

Pagrindiniai terminalų vilkikų skirtumai

• Kompaktiškumas: Jie yra palyginti nedideli, su vienviete kabina, sumontuota krašte, ir trumpa ratų baze.
• Galinio lango buvimas: Dauguma terminalų vilkikų turi didelį galinį langą, kuris užtikrina gerą matomumą manevruojant ankštose erdvėse. Kai kuriuose modeliuose sėdynė gali būti pasukama 180 laipsnių.
• Hidrauliniai balno pakėlimo mechanizmai: Leidžia pakelti puspriekabę ir ją transportuoti su ištiestomis stovėjimo kojomis.
• Mažesnė galia ir greitis: Naudoja mažesnius dyzelinius (apie 220-250 AG) arba elektrinius variklius. Jų maksimalus greitis dažniausiai ribojamas iki 20 arba 40 km/val.
• Kiti gamintojai: Šiame rinkos segmente dominuoja kitos markės, pavyzdžiui, Terberg, Autocar, Capacity Truck, Hoist Liftruck, Tico, Kalmar Ottawa.

Vilkikų pasirinkimas, pirkimas ir techninė priežiūra

Vilkikų pasirinkimo kriterijai

Renkantis naują vilkiką, svarbu atsižvelgti į kelis veiksnius:

• Biudžetas: Svarbu realiai įvertinti finansines galimybes.
• Potencialūs užsakymai: Pasirinkti vilkiką, kuris optimaliai atitiktų pervežimo poreikius.
• Krovinio tipas: Tentu dengtas furgonas yra universalus, tačiau specifiniams pervežimams reikalingi specializuoti vilkikai.
• Naujas ar naudotas: Įvertinti kainą ir techninę būklę.
• Prekių ženklų populiarumas regione: Atkreipti dėmesį į vietinių įmonių dažnai pasirenkamus vilkikus.
• Serviso centrai: Svarbu žinoti, kokie aptarnavimo centrai yra arčiausiai ir kokius prekių ženklus jie aptarnauja.

Populiariausi vilkikų prekių ženklai regione

Remiantis rinkos duomenimis, populiariausi vilkikų prekių ženklai mūsų regione yra:

• Volvo: Ypač populiarūs FH ir FM modeliai.
• Mercedes-Benz: „Actros“ modelis vertinamas dėl pažangios elektronikos.
• MAN: TGA, TGS ir TGX modeliai vertinami dėl patogios konstrukcijos ir vokiško patikimumo.
• Scania: „R“ serija yra populiariausia, žinoma dėl patikimumo ir ilgaamžiškumo.
• DAF: XF105 ir XF95 serijos modeliai puikiai tinka vietinėms sąlygoms.
• Renault: „Magnum“ ir „Premium“ modeliai žavi išvaizda ir patikimumu.
• Iveco: „Stralis“ modelis siūlo gerą kainos ir kokybės santykį.

Vilkikų techninė priežiūra ir remontas

Tinkama techninė priežiūra yra itin svarbi siekiant užtikrinti vilkikų ilgaamžiškumą ir patikimumą. Dyzelinių variklių remontas reikalauja specializuotos įrangos ir diagnostikos. Svarbu reguliariai atlikti variklio diagnostiką, tikrinti stabdžių sistemas, ašis, ratus ir sukabinimo mechanizmus. Šiuolaikiniai vilkikai renka eksploatacinius duomenis numatomai techninei priežiūrai, kuri padeda išvengti gedimų.

Vilkikų veikimo principai ir technologijos

Vilkikas yra specializuota pramoninė transporto priemonė, optimizuota horizontaliam transportavimui. Jo veikimas grindžiamas keliais pagrindiniais principais:

• Energijos generavimas: Tai gali būti elektriniai (dažniausiai ličio jonų baterijos) arba vidaus degimo varikliai. Elektriniai vilkikai pasižymi nulinėmis emisijomis ir tyliu veikimu.
• Judesio perdavimas: Variklio galia perduodama į ratus per ašis ir pavarų sistemas. Naudojamos didelės trinties padangos ir sustiprinti rėmai stabilumui užtikrinti.
• Vairavimas ir valdymas: Tikslus valdymas užtikrina manevringumą, ypač ankštose patalpose. Automatizuoti vilkikai naudoja jutiklius ir kameras navigacijai.
• Sukabinimas ir trauka: Saugus prikabinimas prie priekabų yra kritiškai svarbus. Naudojamos specialios vilkimo sijos ir automatinės jungtys.

Teisiniai reikalavimai stabdžių sistemoms

Remiantis 1971 m. Komisijos direktyva 74/132/EEB ir vėlesniais pakeitimais, valstybės narės turi priimti vienodus reikalavimus, ypač siekdamos, kad EEB tipo patvirtinimo tvarka būtų nuosekli. Nuo 1974 m. spalio 1 d. stabdžių sistema apibrėžiama kaip sudėtinių dalių sistema, skirta važiuojančios transporto priemonės greičiui laipsniškai mažinti arba jai sustabdyti, arba neleisti jai pajudėti, jeigu ji jau sustabdyta.

Stabdžių sistemos tipai ir funkcijos pagal direktyvas

• Darbinio stabdžio sistema: Turi suteikti vairuotojui galimybę valdyti transporto priemonės judėjimą ir saugiai, greitai ir veiksmingai ją sustabdyti bet kokioje įkalnėje ar nuokalnėje, kad ir koks būtų jos greitis ir krovinys. Turi būti galima laipsniškai keisti stabdymo jėgą.
• Antrinio stabdžio sistema: Suteikia galimybę sustabdyti transporto priemonę neviršijant pagrįsto ilgio stabdymo kelio, jeigu sugestų darbinis stabdys. Turi būti galima laipsniškai keisti stabdymo jėgą.
• Stovėjimo stabdžio sistema: Turi suteikti galimybę išlaikyti transporto priemonę nejudančią nuokalnėje arba įkalnėje netgi tada, kai nėra vairuotojo, o darbinės dalys yra užfiksuotos darbinėje padėtyje vien tik mechaniniu įtaisu.

Papildomi reikalavimai

• Jeigu stabdžių sistema valdoma suspaustu oru, pneumatinėje priekabos jungtyje turi būti dvi ar daugiau linijų.
• Turi būti ne mažiau kaip du tarpusavyje nesusiję valdymo įtaisai, lengvai pasiekiami įprastine vairavimo poza sėdinčiam vairuotojui.
• Visi stabdžių valdymo įtaisai turi būti sukonstruoti taip, kad vairuotojui nustojus juos veikti, jie visiškai grįžtų į pradinę padėtį.
• Darbinio stabdžio sistemos poveikis turi būti atitinkamai paskirstytas ašims.
• Stabdžių nusidėvėjimą turi būti galima lengvai kompensuoti rankinio ar automatinio reguliavimo sistema.
• Apie hidraulinės pavaros sistemos dalies gedimą vairuotojui signalizuoja įtaisas, kuriame yra raudona kontrolinė lemputė.
• Jeigu priekaboje įrengta tolydaus arba pusiau tolydaus stabdymo tipo stabdžių sistema, kai stabdymo veiksmingumas atitinka nustatytus reikalavimus.
• Kiekvienoje O2 kategorijos priekaboje turi būti arba tolydaus ar pusiau tolydaus stabdymo tipo, arba inercinio (saviriedos) stabdymo tipo darbinio stabdžio sistema.
• Stabdžių sistemos turi būti tokios, kad, nutrūkus sukabinimo įtaisui, kai priekaba juda, ji būtų stabdoma automatiškai.
