Elektromobilio valdymo blokas

Elektromobilio valdymo blokas, dažnai vadinamas elektroniniu valdymo bloku (ECU), yra esminis komponentas, atsakingas už transporto priemonės ir ypač jos pavaros agregato veikimą. Šis blokas, veikiantis kaip mažas kompiuteris, renka duomenis iš įvairių jutiklių ir pagal juos priima sprendimus, reguliuojančius variklio darbą. Tai apima tinkamo oro ir degalų santykio nustatymą, įpurškimo momento ir uždegimo laiko valdymą.

Variklio valdymo bloko (ECU) veikimas

Variklio valdymo blokas (ECU) nuolat renka informaciją iš daugybės jutiklių, tokių kaip deguonies jutiklis, veleno padėties jutiklis, paskirstymo veleno padėties jutiklis ir įsiurbimo kolektoriaus temperatūros daviklis. Šie jutikliai teikia duomenis apie akceleratoriaus pedalo padėtį, variklio ir automobilio darbo režimo parametrus. Apdorodamas šiuos įėjimo signalus, valdymo blokas apskaičiuoja ir siunčia valdymo signalus vykdykliams ir moduliams, tokiems kaip slėgio reguliavimo vožtuvas ar dozatoriaus purkštukai, užtikrinant sinchronizuotą degimo procesą.

Variklio veikimo sistema yra sudėtinga, nes jai valdyti reikia daug komponentų. ECU gauna informaciją iš visų variklio skyriuje esančių jutiklių. Pagal šiuos duomenis, blokas apskaičiuoja, kokį degųjį mišinį tiekti į degimo kamerą. Pavyzdžiui, esant šiltam varikliui, tiekiamas liesesnis mišinys, o esant karštam - riebesnis. Taip pat, atsižvelgiama į įsiurbiamo oro srautą ir temperatūrą, kurie taip pat turi įtakos degiojo mišinio sudėčiai.

„Common Rail“ sistemos komponentai

„Common Rail“ sistema yra moderni dyzelinių variklių valdymo sistema, kurią sudaro keli pagrindiniai komponentai:

• Didelio slėgio siurblys: atsakingas už degalų slėgio kėlimą.
• Degalų filtras: užtikrina degalų švarą.
• Degalų bakas: talpina degalus.
• Grubaus valymo filtras: atlieka pirminį degalų filtravimą.
• Akumuliatorius (rail): didelio slėgio degalų saugykla. Jo užduotis - sukaupti iki didelio slėgio suslėgtus degalus ir slopinti slėgio svyravimus.
• Slėgio jutiklis akumuliatoriuje: matuoja degalų slėgį.
• Purkštukai: įpurškia degalus į degimo kamerą.
• Slėgio ribojimo vožtuvas: reguliuoja degalų slėgį.

Šioje sistemoje dalyvauja 19 jutiklių, modulių ir vykdyklių, kurie teikia informaciją variklio valdymo blokui. Svarbiausi jutikliai yra dujų skirstymo veleno jutiklis, alkūninio veleno jutiklis, variklio aušinimo skysčio temperatūros jutiklis, EGR vožtuvo solenoidas ir padėties jutiklis, degalų slėgio valdymo solenoidas ir jutiklis, degalų temperatūros jutiklis, pakaitinimo žvakių valdymo modulis ir pačios pakaitinimo žvakės, purkštukai, įsiurbiamo oro temperatūros jutiklis, MAP jutiklis (matuoja absoliutų slėgį oro įsiurbimo vamzdyje) ir turbinos oro pūtimo temperatūros jutiklis, bei greičio jutiklis.

Purkštukų ir jų valdymo ypatumai

„Common Rail“ sistemos svarbiausi komponentai yra purkštukai. Juose įstatytas greitaeigis vožtuvas (elektromagnetinis arba pjezoelektrinis), kuris atidaro ar uždaro purkštuvą. Tai leidžia valdyti įpurškimo procesą atskirai kiekvienam cilindrui. Purkštukai purškia degalus tiesiai į variklio degimo kameras, o degalai jiems teikiami iš akumuliatoriaus trumpais didelio slėgio vamzdeliais. Sistemos ypatybė - įpurškimo slėgis sukuriamas nepriklausomai nuo variklio sūkių dažnio ir įpurškiamų degalų kiekio. Įpurškimo pradžia ir įpurškiamų degalų kiekis keičiami elektra valdomais purkštukais. Įpurškimo momentą valdo elektroninės dyzelinio variklio valdymo sistemos kampo-laiko sistema.

Variklio valdymo bloko gedimų požymiai ir prevencija

Net ir nedidelis variklio valdymo bloko gedimas ilgainiui gali sukelti rimtų padarinių, tokių kaip sutrikęs degalų įpurškimas, stūmoklių pažeidimai, turbokompresoriaus ar net viso variklio užsikirtimas. Be to, gali sugesti uždegimo ritės ir kiti elektroniniai elementai.

Pagrindiniai variklio valdiklio gedimo požymiai:

• Netolygus variklio darbas.
• Variklio užgesimas po įšilimo.
• Sunkus užsivedimas arba visiškas neužsivedimas.
• Neveikiantis akceleratoriaus pedalas.
• Avarinio režimo įsijungimas.

Kaip išvengti ir diagnozuoti gedimus:

Dauguma gedimų kyla dėl išorinių priežasčių: trumpo jungimo, sugedusių jutiklių ar netinkamai sumontuotos dujų įrangos. Norint sumažinti riziką, rekomenduojama reguliariai tikrinti uždegimo žvakes, rites ir akumuliatorių, stebėti dujų įrangos darbą, neatidėlioti smulkių gedimų šalinimo ir nuosekliai tikrinti elektronikos veikimą.

Greitas būdas patikrinti variklio valdymo bloką - prijungti automobilį prie diagnostikos kompiuterio. Specialistas nustato klaidų kodus ir pasako, ar problema tikrai susijusi su valdikliu. Kai kuriais atvejais užsidega „Check Engine“ lemputė, tačiau ji parodo tik bendrą gedimą, o ne konkrečią priežastį.

Valdymo blokai kitose srityse: vienfaziai varikliai

Be automobilių variklių, valdymo blokai naudojami ir kitose srityse. Vienas tokių pavyzdžių yra US-52 200W vienfazio variklio greičio valdymo blokas. Jo greičio reguliavimo diapazonas yra 90-1400 apsisukimų per minutę esant 50Hz. Šis valdiklis pagamintas iš aukštos kokybės elektroninių komponentų, užtikrinančių stabilų ir patikimą veikimą. Jis plačiai naudojamas pakavimo, spausdinimo, maisto, elektronikos prietaisų, medicinos įrangos ir drabužių pramonės gamybos linijose kaip greičio pavaros įtaisas.

Specifikacija:

• Gaminio modelis: US-52
• Galia: 200W
• Įtampa: AC230V 50/60 HZ
• Naudojimo aplinka: -10 ~ + 50 ℃
• Santykinė drėgmė: <90%
• Greičio diapazonas: 90-1400 apsisukimų per minutę

Norint, kad variklis suktųsi pagal laikrodžio rodyklę, reikia sujungti COM ir CW kontaktus. Norint, kad variklis suktųsi prieš laikrodžio rodyklę, reikia sujungti COM ir CCW kontaktus, naudojant specialų trumpiklį.

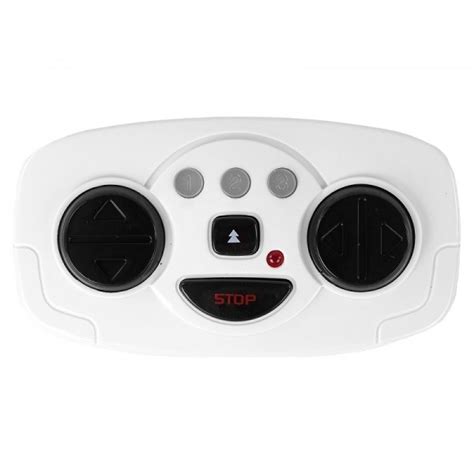

Vaikų elektromobilių valdymo pulteliai

Valdymo blokai (valdymo modulis, controller, ESC) 6V, 12V ir 24V vaikų elektrinėms važiuoklėms užtikrina tolygų įsibėgėjimą, švelnų stabdymą ir saugų valdymą automobilių, keturračių, motociklų, bagių ir traktoriukų varikliams. Kai vaikų elektrinis automobilis praranda pagreitį, tinkamas valdymo blokas sugrąžina jam gyvybę ir mažajam vairuotojui - šypseną.

Elektromobilio valdymo pultelis skirtas vaikiškiems elektromobiliams, kurių dažnis yra 2.4G (Bluetooth). Pavyzdžiui, nuotolinio valdymo pultas tinka šiems automobiliams ir moduliams: XMX603 JR1801RX-12V, XMX603 skirtas JR1922RXS-D2 skirstomojo skydo, XMX608 JR1922RXS-3W-12V, DK-HL850 skirtas skirstomajai skydei 21347SB171215, XMX613 valdymo blokui JR1932RX-24V, taip pat tinka XMX618. Nuotolinio valdymo pultelis skirtas BMW X6, 6GT, I8, Audi Q8 modeliams, bei JE1001, JJ2066, JJ2164, JJ2168, JE1166, JE1198. Taip pat yra QY1588 (Mercedes C63) ir QY2088 („Range Rover Velar DR01 V2.6“ valdymo blokas), tinkantis Mercedes Benz QLS-5688 ir Volkswagen Amarok 4WD DMD-298 elektromobiliams. Yra modeliai suderinami su FORD RANGER elektromobiliu ir 00160817.SSMTD68 valdymo bloku, bei McLaren Senna ir taktoriui kodu CH9959. SHSB12V.D-3S. ISETC.000920201111 yra kitas pultelio modelis. Prieš prijungiant naują pultelį, transporto priemonė turėtų būti išjungta. Pririšimas dažnai yra lengvas procesas.

Kaip išsirinkti vaikų elektromobilio valdymo bloką?

Vadovaukitės įtampa (6V/12V/24V), variklių skaičiumi (1 arba 2), jungčių tipu ir kiekiu (kaiščiai, greitos jungtys), palaikomomis funkcijomis (soft-start, elektroninis stabdis, greičio režimai, žibintai, garsai) bei leistina srove. Palyginkite originalaus bloko etiketę, kodus ir laidų išdėstymą; suderinamumas yra esminis, kad užtikrintumėte lengvą montavimą ir patikimą veikimą. Montavimas dažniausiai yra „plug and play“: atjunkite akumuliatorių, patikrinkite saugiklį, perjunkite jungtis pagal pradinę schemą, o surinkę prireikus iš naujo suporuokite nuotolinio valdymo pultą. Šiuolaikiniai valdymo moduliai saugo elektroniką nuo viršįtampių, perkrovų ir perkaitimo, suteikia stabilų našumą, ilgesnę akumuliatoriaus ištvermę ir tolygesnę eigą.

Pramoninės valdymo dėžės

Pramoninėje aplinkoje valdymo dėžė, pvz., JXF (JFF) valdymo pultas, tarnauja kaip esminis komponentas, palengvinantis mašinų ir procesų reguliavimą, stebėjimą ir apsaugą. Iš esmės, ji integruoja įvairius elektrinius ir elektroninius komponentus, kad būtų galima efektyviai valdyti įrangos veikimą. Jų funkcionalumas yra daugialypis, veikiantis kaip centralizuotas įvairių pramonės procesų, įrangos ar sistemų valdymo ir reguliavimo centras. Jis integruoja elektrinių, elektroninių ir mechaninių komponentų derinį, kad būtų lengviau valdyti, stebėti ir apsaugoti mašinas bei procesus.

Komponentai ir funkcionalumas

Valdymo dėžę sudaro keli pagrindiniai komponentai: skaičiavimo perdavimai, kontaktoriai, grandinės pertraukikliai, laidai, valdymo moduliai (pvz., PLC), gnybtų kvadratai, žymekliai ir demonstracijos. Šie komponentai leidžia valdyti ir reguliuoti mašinų ar įrenginių veikimą, naudojant valdymo įrenginius, tokius kaip jungikliai, mygtukai, rankenos ir jutikliniai ekranai, leidžiantys operatoriams paleisti, reguliuoti arba sustabdyti procesus.

Valdymo dėžės apima indikatorius, ekranus ir jutiklius, kad realiuoju laiku pateiktų grįžtamąjį ryšį apie valdomų procesų ar įrangos būseną, veikimą ir sąlygas. Indikatoriai, tokie kaip šviesos arba LED ekranai, perduoda veikimo būsenas (pvz., veikia, tuščioji eiga, gedimas) ir įspėja operatorius apie bet kokius sutrikimus ar gedimus.

Pramoninėje aplinkoje itin svarbu užtikrinti personalo, įrangos ir turto saugą. Valdymo dėžėse yra apsauginiai įtaisai, tokie kaip grandinės pertraukikliai, saugikliai, relės ir kontaktoriai, apsaugantys nuo perkrovų, trumpųjų jungimų, įtampos svyravimų ar kitų elektros gedimų. Daugelyje jų yra automatizavimo galimybių per programuojamus loginius valdiklius (PLC) arba mikrovaldiklius, naudojant valdymo logiką, laikmačius, skaitiklius ir sekos algoritmus, kad automatizuotų procesus, sekas ar operacijas.

Valdymo dėžės dažnai sąveikauja su kitomis valdymo sistemomis, įranga ar tinklais, kad keistųsi duomenimis, komandomis ar signalais. Jos gali turėti ryšio protokolus, tokius kaip „Modbus“, „Profibus“, „Ethernet/IP“ arba „DeviceNet“, kad būtų užtikrintas suderinamumas su išoriniais įrenginiais arba priežiūros valdymo ir duomenų gavimo (SCADA) sistemomis. Be to, jos palengvina trikčių šalinimą, diagnostiką ir techninę priežiūrą, nes turi įtaisytas diagnostikos funkcijas, savitikros tvarką arba nuotolinio stebėjimo galimybes. Valdymo dėžes galima pritaikyti pagal konkrečias programas ar pramonės šakas, pritaikant įvairias įvesties / išvesties konfigūracijas, valdymo algoritmus ar sąsajos parinktis. Jos taip pat prisideda prie energijos vartojimo efektyvumo ir išteklių optimizavimo, reguliuodamos įrangos veikimą, optimizuodamos proceso parametrus arba įgyvendindamos energijos taupymo strategijas.

Apibendrinant, pramoninės valdymo dėžės yra nepakeičiami šiuolaikinių elektros sistemų komponentai, siūlantys esmines funkcijas valdant ir valdant įvairius įrenginius ir mašinas, įskaitant gamybos, energetikos, transporto ir infrastruktūros sektorius. Gamybos įmonėse JXF (JFF) valdymo dėžutės naudojamos gamybos procesams reguliuoti, įrangos veikimui stebėti ir gaminių kokybei užtikrinti. Energetikos sektoriuje jos atlieka itin svarbų vaidmenį valdant elektros energijos gamybos, paskirstymo ir perdavimo sistemas.

Remontas ir keitimas

Sugedusį variklio valdymo bloką galima remontuoti arba pakeisti. Remonto atveju specialistai išmontuoja modulį, nustato gedimo priežastį ir atlieka taisymą. Dažnai kartu tikrinami ir prijungti jutikliai. Naujesniuose automobiliuose, turinčiuose daugiau elektronikos, kartais rekomenduojama keisti modulį nauju. Tai brangesnė, bet patikimesnė išeitis.
