Šiuolaikiniame automobilyje gausu elektroninių sistemų ir elementų, kurie užtikrina greitą ir tikslų duomenų rinkimą ir perdavimą, taip palengvinant vairuotojams įvairių transporto priemonės mazgų stebėjimą ir užtikrinant saugumą kelyje. Įvairūs jutikliai ir davikliai renka informaciją apie greitį, temperatūrą ir variklio darbą bei siunčia ją tiesiai į elektroninį valdymo bloką, kuris atlieka reikiamus valdymo algoritmus. Tad, jei bent vienas šių elementų pradeda dirbti neteisingai, dėl to gali kilti didelių problemų.
Vairo padėties daviklio (VPD) funkcijos ir svarba
Vairo padėties daviklis (VPD), dar žinomas kaip vairo kampo daviklis, yra esminis šiuolaikinio automobilio saugos sistemos komponentas. Jis atsakingas už vairo rato kampo ir posūkio greičio matavimą, perduodant šią informaciją automobilio kompiuteriui (ECU). Šie duomenys yra gyvybiškai svarbūs tokioms sistemoms kaip elektroninė stabilumo programa (ESP), elektrinis vairo stiprintuvas (EPS) ir adaptyviosios sistemos. Tinkamai veikiantis VPD nuolat siunčia duomenis apie vairo padėtį į automobilio valdymo bloką.
VPD vaidmuo automobilyje yra daugialypis:
- Elektroninė stabilumo programa (ESP): ESP naudoja VPD duomenis, kad nustatytų, ar automobilio judėjimo trajektorija atitinka vairuotojo ketinimus. Jei automobilis pradeda slysti, ESP automatiškai įsijungia stabdžius ant atskirų ratų, padėdama vairuotojui atgauti kontrolę.
- Elektrinis vairo stiprintuvas (EPS): EPS naudoja VPD informaciją, kad reguliuotų vairo stiprinimo lygį. Važiuojant mažesniu greičiu, teikiama daugiau pagalbos lengvesniam vairavimui, o didesniu greičiu - mažiau, kad vairuotojas geriau jaustų automobilį.
- Pagalbos parkuojantis sistemos: Kai kurios parkavimo asistentų sistemos naudoja VPD duomenis automatiškai pasukti vairą, palengvindamos automobilio parkavimą.
- Adaptyvioji kruizo kontrolė (ACC): ACC sistemos, naudojančios vairo padėties informaciją, gali efektyviau išlaikyti automobilį eismo juostoje posūkiuose.
- Žibintų valdymas: Kai kuriose transporto priemonėse VPD duomenys naudojami adaptyviems priekiniams žibintams valdyti, užtikrinant geresnį apšvietimą posūkiuose.
VPD paprastai yra integruotas į vairo kolonėlę arba montuojamas šalia jos, ir gali būti optinio, magnetinio ar potenciometrinio tipo, priklausomai nuo automobilio gamintojo ir modelio.
Dažniausios vairo padėties daviklio gedimų priežastys
VPD gedimai gali kilti dėl įvairių veiksnių, kurie skiriasi priklausomai nuo daviklio konstrukcijos ir eksploatavimo sąlygų:
- Fizinė žala: Smūgiai, vibracija ar atsitiktiniai mechaniniai pažeidimai gali pažeisti daviklio korpusą, vidines grandines ar jungtis.
- Drėgmė ir korozija: Drėgmės patekimas į daviklio vidų gali sukelti koroziją, ypač kontaktų ir jungčių srityse. Tai gali lemti netikslius rodmenis arba visišką daviklio gedimą.
- Elektromagnetiniai trukdžiai (EMT): Netoliese esantys aukštos įtampos laidai ar kiti elektroniniai prietaisai gali sukelti EMT, kurie trikdo daviklio veikimą ir iškraipo signalus.
- Laidų pažeidimai: Nutraukti, nutrinti ar atsilaisvinę laidai, jungiantys daviklį su ECU, gali nutraukti signalo perdavimą.
- Purvas ir nešvarumai: Purvo, dulkių ir kitų nešvarumų patekimas į daviklio vidų gali užteršti optinius elementus arba mechanines dalis, trukdydamas tiksliai matuoti.
- Temperatūros svyravimai: Ekstremalūs temperatūros pokyčiai gali paveikti daviklio komponentų veikimą, sukeldami nukrypimus arba gedimus.
- Netinkamas montavimas: Netinkamas daviklio montavimas arba sureguliavimas gali sukelti netikslius rodmenis arba mechaninius pažeidimus.
- Natūralus susidėvėjimas: Laikui bėgant, daviklio komponentai gali susidėvėti dėl nuolatinio naudojimo, ypač mechaninės dalys, tokios kaip guoliai ar potenciometrai.
- Programinės įrangos klaidos: Kartais daviklio veikimą gali paveikti programinės įrangos klaidos ECU arba pačiame daviklyje.
- Įtampos svyravimai: Nestabili maitinimo įtampa gali paveikti daviklio tikslumą ir patikimumą.
Vairo padėties daviklio gedimo simptomai
VPD gedimas gali sukelti įvairių problemų, pradedant nuo įspėjamųjų lempučių prietaisų skydelyje iki rimtų saugumo sistemos sutrikimų. Dažnai pasitaikanti klaida, su kuria susiduria vairuotojai, yra susijusi su vairo padėties daviklio netinkamu veikimu, kurį diagnostikos įranga gali identifikuoti kaip klaidos kodus, pavyzdžiui, BCM0109 ir BCM0148, arba specifinę klaidą 007743. Vairo padėties daviklio gedimas gali pasireikšti šiais simptomais:
- Įspėjamoji lemputė prietaisų skydelyje: Dažniausiai užsidega ESP (elektroninės stabilumo programos) arba ABS (stabdžių antiblokavimo sistema) įspėjamoji lemputė. Kartais gali užsidegti vairo stiprintuvo (EPS) lemputė.
- Sunkesnis vairo valdymas: EPS gali veikti netinkamai, todėl vairas gali tapti sunkesnis arba sunkiau pasukamas, ypač važiuojant mažu greičiu.
- Netolygus vairo stiprintuvas: Vairas gali veikti netolygiai, kartais suteikdamas per daug arba per mažai pagalbos.
- ESP sistemos problemos: ESP gali įsijungti netinkamai arba neveikti visai, todėl automobilis gali tapti nestabilus posūkiuose arba ant slidžios kelio dangos.
- Automobilio traukimas į vieną pusę: Automobilis gali traukti į vieną pusę važiuojant tiesiai, nes ESP sistema neteisingai reguliuoja stabdžių jėgą.
- Kitos sistemų problemos: Gali atsirasti problemų su kitomis sistemomis, kurios naudoja vairo padėties daviklio duomenis, tokiomis kaip adaptyvi kruizo kontrolė (ACC) arba pagalbos parkuojantis sistemos.
- Klaidos kodai diagnostikos įrangoje: Atliekant automobilio diagnostiką, gali būti užfiksuoti klaidos kodai, susiję su vairo padėties davikliu.
- Vairo padėties neatitikimas: Vairo padėtis gali neatitikti ratų padėties, todėl automobilis gali važiuoti kreivai.
- Staigus vairo stiprintuvo išsijungimas: Važiuojant vairas gali staiga pasunkėti, nes vairo stiprintuvas išsijungia.
- Triukšmas sukant vairą: Gali girdėtis neįprastas triukšmas sukant vairą, ypač jei daviklis yra mechaniškai pažeistas.
Vairo padėties daviklio gedimas gali sukelti didelį pavojų saugumui važiuojant, pavyzdžiui, netikėtai užgęstant varikliui, jeigu šis daviklis yra integruotas su variklio valdymo sistemomis, arba prarandant automobilio stabilumą.
Vairo padėties daviklio diagnostika ir remonto sprendimai
Tiksli VPD diagnostika yra būtina norint nustatyti gedimo priežastį ir pasirinkti tinkamą remonto būdą. Diagnostikos procesas apima kelis etapus:
- Vizualinė apžiūra: Patikrinkite daviklio korpusą, laidus ir jungtis, ar nėra akivaizdžių pažeidimų, korozijos ar atsilaisvinusių jungčių.

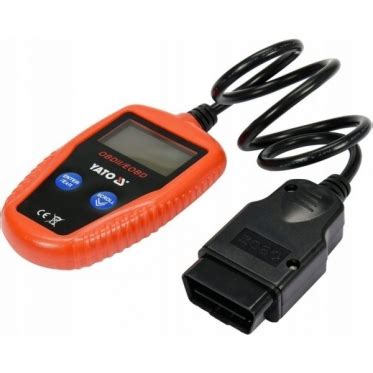

- Klaidos kodų nuskaitymas: Naudokite diagnostikos įrangą (OBD-II skaitytuvą) norėdami nuskaityti klaidos kodus, susijusius su VPD. Užrašykite visus kodus ir jų aprašymus.
- Duomenų srauto analizė: Stebėkite VPD duomenų srautą naudojant diagnostikos įrangą. Patikrinkite, ar rodomi duomenys atitinka vairo padėtį ir ar nėra šuolių ar pertraukų.
- Laidų patikrinimas: Patikrinkite laidų tęstinumą ir atsparumą naudojant multimetrą. Įsitikinkite, kad nėra nutrauktų laidų, trumpųjų jungimų ar didelio atsparumo.
- Maitinimo įtampos patikrinimas: Patikrinkite, ar VPD gauna tinkamą maitinimo įtampą. Įtampos svyravimai gali paveikti daviklio veikimą.
- Daviklio kalibravimas: Patikrinkite, ar VPD yra tinkamai sukalibruotas. Kai kuriais atvejais, daviklį gali reikėti perkalibruoti naudojant diagnostikos įrangą, nes kartais klaida 007743 gali būti išspręsta atlikus tinkamą sistemos perkalibravimą.
- Bandymas kelyje: Atlikite bandymą kelyje, kad patikrintumėte, ar simptomai išlieka ir ar VPD veikia tinkamai važiuojant skirtingu greičiu ir posūkiuose.
- Komponentų testavimas: Jei įmanoma, atlikite atskirų daviklio komponentų testavimą, kad nustatytumėte, ar jie veikia pagal specifikacijas.
Remonto sprendimai priklauso nuo gedimo priežasties ir daviklio konstrukcijos:
- Laidų ir jungčių taisymas: Nutrauktus, nutrūkusius ar atsilaisvinusius laidus reikia sutvarkyti arba pakeisti. Korozijos paveiktas jungtis reikia išvalyti arba pakeisti naujomis.
- Daviklio valymas: Purvą ir nešvarumus reikia pašalinti iš daviklio vidaus naudojant specialius valiklius.
- Daviklio kalibravimas: Daviklį reikia perkalibruoti naudojant diagnostikos įrangą, kad jis rodytų tikslią vairo padėtį.
- Daviklio keitimas: Jei daviklis yra fiziškai pažeistas, susidėvėjęs arba nebegali būti suremontuotas, jį reikia pakeisti nauju. Tai yra dažnas sprendimas, kai kalibravimas nepavyksta arba daviklis rodo netikslius duomenis. Kai kurie vairuotojai bando perlituoti daviklį, ypač jei pastebimi "šalti litavimai", tačiau tai reikalauja specialių įgūdžių ir ne visada garantuoja ilgalaikį rezultatą.
- ECU programinės įrangos atnaujinimas: Jei gedimą sukelia programinės įrangos klaida, ECU gali reikėti atnaujinti naujausia programinės įrangos versija.
- Vairo kolonėlės keitimas: Kai kuriais atvejais, jei VPD yra integruotas į vairo kolonėlę ir negali būti keičiamas atskirai, gali reikėti pakeisti visą vairo kolonėlę.
Remonto kainos
VPD remonto kaina priklauso nuo gedimo priežasties, daviklio tipo ir automobilio modelio. Štai apytikslės remonto kainos:
- Laidų ir jungčių taisymas: 50-200 EUR
- Daviklio valymas: 30-100 EUR
- Daviklio kalibravimas: 50-150 EUR
- Daviklio keitimas: 150-500 EUR (įskaitant daviklio kainą ir darbo mokestį)
- ECU programinės įrangos atnaujinimas: 50-200 EUR
- Vairo kolonėlės keitimas: 500-1500 EUR (įskaitant vairo kolonėlės kainą ir darbo mokestį)
Prevencija
Norint išvengti VPD gedimų, rekomenduojama laikytis šių patarimų:
- Reguliariai tikrinkite laidus ir jungtis: Patikrinkite, ar nėra pažeidimų, korozijos ar atsilaisvinusių jungčių.
- Venkite smūgių ir vibracijos: Stenkitės nevažiuoti per dideles duobes ar nelygumus, kurie gali pažeisti daviklį.
- Apsaugokite daviklį nuo drėgmės: Stenkitės nepalikti automobilio ilgam laikui drėgnoje aplinkoje.
- Laikykitės gamintojo rekomendacijų: Laikykitės gamintojo rekomendacijų dėl VPD priežiūros ir keitimo intervalų.
- Atlikite reguliarią diagnostiką: Atlikite reguliarią automobilio diagnostiką, kad nustatytumėte ankstyvus VPD gedimo požymius.
