Vairo mechanizmo įtaisas: išsamus vadovas

Vairo mechanizmas yra esminė automobilio dalis, užtikrinanti transporto priemonės valdymą. Jis leidžia vairuotojui kontroliuoti automobilio kryptį, perduodamas vairaračio judesius į ratus. Šiame straipsnyje išsamiai aptarsime vairo mechanizmo įtaisą, jo veikimo principus, pagrindinius komponentus, skirtingus tipus ir jų pritaikymą.

Pagrindinė vairo mechanizmo funkcija

Pagrindinė vairo mechanizmo funkcija - užtikrinti, kad vairuotojo atliekami vairo judesiai būtų efektyviai perduodami į automobilio ratus, leidžiant vairuotojui tiksliai valdyti transporto priemonę. Šis procesas apima jėgos perdavimą ir dažnai - jos padidinimą, kad vairavimas būtų lengvesnis ir patogesnis.

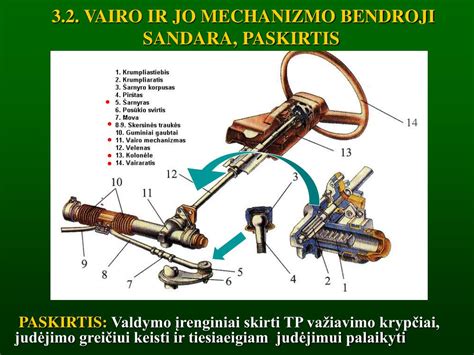

Vairo mechanizmo komponentai ir veikimo principai

Vairo mechanizmas susideda iš keleto pagrindinių komponentų, kurie veikia kartu, užtikrindami efektyvų valdymą. Tarp jų yra:

• Vairaratis: Tai yra sąsaja tarp vairuotojo ir vairo sistemos. Vairuotojas sukdamas vairaratį inicijuoja valdymą.
• Vairo velenas: Jungia vairaratį su vairo mechanizmu. Jis perduoda sukimo momentą nuo vairo į pavarą. Vairo velenas dažnai susideda iš kelių dalių, sujungtų kryžmėmis, kad kompensuotų vibracijas ir smūgius. Teleskopinis vairo velenas, kuris leidžia vairo kolonėlei judėti aukštyn arba žemyn, pritaikant vairo padėtį pagal vairuotojo poreikius, naudojamas kai kuriuose automobiliuose.
• Vairo pavara (reduktorius): Tai pagrindinis mechanizmas, kuris padidina vairuotojo sukimo jėgą ir perduoda ją į ratus. Dažniausiai naudojami krumpliaračiai arba sraigtiniai mechanizmai.
• Traukės ir svirtys: Šios dalys jungia vairo pavarą su ratų ašimis ir perduoda jėgą, reikalingą ratams pasukti. Traukės dažnai reguliuojamos, kad būtų užtikrintas tinkamas ratų suvedimas.
• Vairo stiprintuvas (pasirinktinai): Daugelis šiuolaikinių automobilių turi vairo stiprintuvą, kuris palengvina vairavimą, sumažindamas jėgą, reikalingą vairaračiui sukti. Vairo stiprintuvai gali būti hidrauliniai arba elektriniai.
• Vairo kolonėlės kardanas: Leidžia perduoti sukimo judesį ir užtikrinti saugumą. Kardano galimybė sulenkti apatinį bei viršutinį velenus stipraus priekinio smūgio atveju sumažina galimą žalą vairuotojui.
• Vairo užraktas: Tai išorinis įrenginys, montuojamas ant vairo kolonėlės, jam veikiant visiškai pašalinama galimybė naudotis automobiliui. Užraktas naudojamas kaip apsaugos nuo vagystės sistema.
• Guoliai: Vairo kolonėlėje užtikrina, kad vairo velenas galėtų suktis laisvai ir be didelio trinties.
• Jungtys ir tvirtinimo elementai: Užtikrina, kad vairo kolonėlės dalys būtų tinkamai pritvirtintos ir neatsipalaiduotų.
• Vairo amortizatorius: Esminė funkcija - patogaus vairo valdymo užtikrinimas.

Veikimo principas: Kai vairuotojas suka vairaratį, sukimo momentas perduodamas per vairo veleną į vairo pavarą. Pavara padidina šią jėgą ir perduoda ją traukėms bei svirtims, kurios pasuka ratus. Vairo stiprintuvas, jei yra, padeda sumažinti vairuotojo pastangas, ypač manevruojant mažais greičiais.

Skirtingi vairo mechanizmų tipai

Yra keletas skirtingų vairo mechanizmų tipų, kurie skiriasi konstrukcija ir veikimo principu. Populiariausi tipai:

Krumpliaratinis vairo mechanizmas

Krumpliaratinis vairo mechanizmas yra vienas iš labiausiai paplitusių tipų, ypač lengvuosiuose automobiliuose. Jis pasižymi paprastumu, efektyvumu ir tikslumu.

• Konstrukcija: Šio tipo mechanizme krumpliaračio velenas (vairo velenas) jungiasi su dantytu reikalais. Kai vairaratis sukamas, krumpliaratis sukasi ir stumia reikalą į šoną, taip pasukdamas ratus per traukes ir svirtis.
• Privalumai:
  • Paprasta konstrukcija ir mažas svoris.
  • Didelis efektyvumas.
  • Geras valdymas ir tikslumas.
• Trūkumai:
  • Mažesnis jėgos padidinimas nei kitų tipų mechanizmuose.
  • Gali būti jautrus smūgiams ir vibracijoms.

Sraigtinis vairo mechanizmas

Sraigtinis vairo mechanizmas dažniausiai naudojamas sunkesnėse transporto priemonėse, tokiose kaip sunkvežimiai ir autobusai, dėl didesnio jėgos padidinimo.

• Konstrukcija: Šiame mechanizme vairo velenas turi sraigtą, kuris įsriegtas į veržlę. Kai vairaratis sukamas, sraigtas sukasi ir stumia veržlę, kuri per svirtis ir traukes pasuka ratus.
• Privalumai:
  • Didelis jėgos padidinimas.
  • Atsparumas smūgiams ir vibracijoms.
• Trūkumai:
  • Sudėtingesnė konstrukcija nei krumpliaratinio mechanizmo.
  • Mažesnis efektyvumas.
  • Didesnis svoris.

Vairo stiprintuvas

Vairo stiprintuvas yra viena iš svarbiausių šiuolaikinių automobilių sistemų, leidžianti vairuotojui lengviau valdyti transporto priemonę, ypač mažomis greičio sąlygomis ar stovėjimo metu. Šios sistemos pagrindinis elementas yra vairo stiprintuvo siurblys, kuris generuoja hidraulinį slėgį, padedantį vairuotojui lengviau sukti vairą. Siurblys tiekia slėgį vairo stiprintuvo skysčiui, kuris perduodamas į vairo stiprintuvo sistemą.

Hidraulinis vairo stiprintuvas (HVS)

Hidraulinis vairo stiprintuvas (HVS) naudoja hidraulinę jėgą, kad palengvintų vairavimą. Jis gali būti naudojamas su krumpliaratiniais arba sraigtiniais vairo mechanizmais.

• Konstrukcija: HVS sistemoje yra hidraulinis siurblys, kuris varomas variklio, hidraulinis cilindras ir valdymo vožtuvas. Kai vairaratis sukamas, valdymo vožtuvas nukreipia hidraulinį skystį į cilindro vieną ar kitą pusę, padėdamas vairuotojui pasukti ratus. Mechaniniai siurbliai yra varomi automobilio variklio diržu ir skriemuliu. Jie yra plačiai naudojami senesniuose ir kai kuriuose šiuolaikiniuose automobiliuose.
• Privalumai:
  • Žymiai sumažina vairuotojo pastangas.
  • Geresnis valdymas ir komfortas.
• Trūkumai:
  • Sudėtingesnė sistema.
  • Reikalauja priežiūros (skysčio lygio patikrinimas ir keitimas).
  • Gali sumažinti vairo jautrumą.

Vairo stiprintuvo siurblio komponentai

Vairo stiprintuvo siurblys yra sudėtingas mechanizmas, sudarytas iš įvairių dalių, kurios kartu užtikrina, kad siurblys veiktų efektyviai ir patikimai:

• Siurblio korpusas yra išorinė dalis, kuri laiko visas kitas siurblio dalis kartu.
• Rotorius yra besisukanti dalis vairo stiprintuvo siurblyje, kuri yra atsakinga už vairo stiprintuvo skysčio pumpavimą. Rotorius sukuria siurbimo jėgą, kuri perneša skystį per siurblį.
• Mentės yra mažos plokštelės, kurios yra rotoriaus viduje ir juda kartu su rotoriaus sukimu. Mentės išsiskleidžia, kai rotorius sukasi, ir padeda sukurti slėgį, kuris stumia skystį per siurblį.
• Siurblio vožtuvas reguliuoja vairo stiprintuvo siurblio veikimą, užtikrindamas, kad skystis būtų tiekiamas reikiamu slėgiu.
• Įleidimo ir išleidimo angos yra skylės siurblio korpuse, per kurias vairo stiprintuvo skystis patenka į siurblį ir yra išsiurbiamas į vairo stiprintuvo sistemą.
• Diržas ir skriemulys naudojami mechaniniuose vairo stiprintuvo siurbliuose, kad perduotų variklio sukimo momentą į siurblį.
• Guoliai yra judančios siurblio dalys, kurios sumažina trintį tarp besisukančių komponentų, tokių kaip rotorius ir korpusas.
• Siurblio rezervuaras yra papildoma talpa, kurioje laikomas vairo stiprintuvo skystis, kol jis yra pernešamas į siurblį.

Vairo stiprintuvo siurblys veikia pagal hidraulinį principą, kai siurblys siurbia vairo stiprintuvo skystį ir suspaudžia jį, sukurdamas slėgį.

Elektrinis vairo stiprintuvas (EVS)

Elektrinis vairo stiprintuvas (EVS) naudoja elektros variklį, kad palengvintų vairavimą. Jis tampa vis populiaresnis dėl didesnio efektyvumo ir galimybės reguliuoti stiprinimo lygį.

• Konstrukcija: EVS sistemoje yra elektros variklis, kuris padeda pasukti vairo veleną arba veikia tiesiogiai ant vairo pavaros. Sistemos valdymui naudojami įvairūs jutikliai, kurie stebi vairo sukimo kampą ir greitį.
• Privalumai:
  • Didesnis energijos efektyvumas nei HVS.
  • Galimybė reguliuoti stiprinimo lygį priklausomai nuo greičio ir kitų faktorių.
  • Mažiau priežiūros.
  • Lengvesnė integracija su kitomis automobilio sistemomis (pvz., parkavimo asistentu).
• Trūkumai:
  • Gali būti brangesnis nei HVS.
  • Gali būti mažiau jautrus nei HVS.

Vairo kolonėlė

Vairo kolonėlė yra esminė automobilio vairo sistemos dalis, atsakinga už vairuotojo judesių perdavimą į vairo mechanizmą ir galiausiai į transporto priemonės ratus. Ji užtikrina, kad vairuotojo pastangos būtų tiksliai ir efektyviai paverstos mechaniniu judesiu, leidžiančiu keisti automobilio kryptį. Vairo kolonėlės konstrukcija gali skirtis priklausomai nuo transporto priemonės tipo, tačiau jos pagrindinė funkcija išlieka ta pati - užtikrinti patikimą vairo sistemos veikimą.

Viena pagrindinių vairo kolonėlės sudedamųjų dalių - velenas su šarnyrais, įtaisytas vairo kolonėlės korpuse. Likę vairo kolonėlės elementai yra pagalbiniai, įvairioms automobilio dalių sistemoms jie suteikia papildomų veikimo funkcijų: jungiklių tvirtinimo korpusai, vairą su kolonėle jungiančioji detalė, montavimo „rankovė“, įvairios tvirtinimo dalys, vairo amortizatorius, fiksavimo mechanizmai ir kitos detalės.

Įdomus ir vienas iš techninių vairo kolonėlių gamybos sprendimų - jų konstravimui naudojamos mechaninę energiją „sugeriančios“ medžiagos. Toks sprendimas automobilių gamintojų priimtas dėl transporto priemonių vairuotojų saugumo - stipraus priekinio smūgio atveju visa kolonėlės konstrukcija gali pagal smūgį deformuotis, išlieka „paslanki“. Vairo kolonėlei svarbūs ir jos ilgio bei pasvirimo reguliavimo mechanizmai. Jie gali būti mechaniniai arba elektriniai. Pastaruosiuose yra įdiegiama atminties funkcija, dėl kurios automobilio valdymas tampa dar patogesnis: išjungus variklį, vairas „persikelia“ į bazinę padėtį, netrukdydamas vairuotojui laisvai išlipti iš automobilio, o prieš užvedant automobilį, vairas atminties funkcijos grįžta į vairuotojo prieš tai nustatytą padėtį.

Vairo kryžmė ir vairo mechanizmo velenai

Automobilio vairo sistema yra sudėtingas mechanizmas, leidžiantis vairuotojui tiksliai valdyti transporto priemonės kryptį. Tarp svarbiausių vairo sistemos komponentų yra vairo kryžmė ir vairo mechanizmo velenai, kurie užtikrina, kad vairuotojo rankos judesiai būtų tiksliai perduoti transporto priemonės ratams.

Vairo kryžmė

Vairo kryžmė - tai sujungimo mechanizmas, kuris jungia vairaratį su vairo kolonėle ir leidžia perduoti judesį esant skirtingiems kampams tarp vairo veleno ir vairo mechanizmo. Vairo kryžmė yra jungtis, kuri leidžia sujungti vairą su vairo kolonėle, net jei jie nėra vienoje tiesėje. Tai svarbu, nes leidžia perduoti sukamąjį judesį iš vairo į vairo mechanizmą, nepriklausomai nuo kampo tarp vairo veleno ir vairo kolonėlės.

• Universalusis sujungimas yra pagrindinė vairo kryžmės dalis, leidžianti perduoti judesį per skirtingus kampus. Kryžminis sujungimas yra pagamintas iš dviejų sujungtų metalinių dalių, kurios gali suktis nepriklausomai viena nuo kitos.
• Guoliai vairo kryžmėje sumažina trintį tarp judančių dalių ir užtikrina sklandų sujungimo veikimą.
• Smeigės yra dantytos jungtys, kurios tvirtina kryžmę prie vairo veleno arba vairo mechanizmo.
• Tvirtinimo elementai užtikrina, kad vairo kryžmė būtų patikimai pritvirtinta prie vairo kolonėlės ir vairo mechanizmo.
• Kai kuriose vairo kryžmėse gali būti naudojamas apsauginis gaubtas, kuris saugo vidines dalis nuo dulkių, drėgmės ir kitų teršalų.

Vairo velenai

Vairo velenai yra tiesioginiai sujungimo elementai, kurie perduoda vairaratyje sukurtą judesį į vairo mechanizmą, pavyzdžiui, vairo pavarą arba vairo dėžę.

• Vairo velenas yra ilga metalinė dalis, kuri jungia vairaratį su vairo mechanizmu.
• Kai kuriuose automobiliuose naudojamas teleskopinis vairo velenas, kurį galima reguliuoti pagal vairuotojo poreikius.
• Vairo kolonėlės sujungimas yra dalis, kuri tvirtina vairo veleną prie vairo kryžmės ir perduoda jėgą iš vairaratyje sukurtos jėgos į kitą vairo sistemos dalį.
• Kaip ir vairo kryžmėje, guoliai vairo veleno sistemoje užtikrina sklandų judėjimą.

Vairo kryžmė ir vairo velenai veikia kartu, perduodami vairaratyje sukurtą sukimo momentą į vairo mechanizmą, kuris valdo ratus. Kai vairuotojas suka vairą, jėga perduodama per vairo veleną ir vairo kryžmę į vairo mechanizmą, kuris savo ruožtu keičia ratų kryptį.

Vairo kampo jutiklis

Vairo kampo jutiklis matuoja vairo rato pasukimo kampą ir perduoda šią informaciją į automobilio valdymo sistemą. Ši informacija yra svarbi įvairioms funkcijoms, tokioms kaip stabilumo kontrolė (ESC), traukos kontrolė (TCS) ir parkavimo pagalbos sistemos.

Vairo mechanizmo priežiūra ir gedimai

Tinkama vairo mechanizmo priežiūra yra būtina norint užtikrinti saugų ir patikimą automobilio valdymą. Norint užtikrinti sklandų, stabilų ir patogų automobilio vairavimą ir jo veikimą, vairo kolonėles, kaip ir beveik visas kitas automobilio dalis, reikia reguliariai apžiūrėti, o prireikus - remontuoti.

Reguliarus tikrinimas

Reguliariai tikrinkite šiuos dalykus:

• Vairo skystis (HVS): Patikrinkite skysčio lygį ir būklę. Jei skystis tamsus arba purvinas, jį reikia pakeisti. Vairuotojui patartina reguliariai keisti hidraulinį vairo stiprintuvo sistemos skystį, skirti dėmesio profilaktinėms automobilio dalių apžiūroms.
• Traukės ir svirtys: Patikrinkite, ar nėra pažeidimų, laisvumo ar korozijos. Jei reikia, sureguliuokite ratų suvedimą.
• Vairo stiprintuvo diržas (HVS): Patikrinkite, ar diržas nėra susidėvėjęs, įtrūkęs ar atsilaisvinęs. Pakeiskite diržą, jei reikia.
• Vairo mechanizmo komponentai: Patikrinkite, ar nėra nuotėkių, laisvumo ar kitų pažeidimų.

Dažniausi gedimai ir jų požymiai

Apie tai, jog atėjo metas nuodugniai vairo kolonėlių apžiūrai ir remontui, gali byloti daug skirtingų požymių. Vienas iš jų - hidraulinio skysčio nutekėjimas. Esant šiai problemai, hidraulinis skystis dažnai bėga pro vairo kolonėlės šonus, iš po apsauginių gumų arba prasisunkdamas pro vairo kolonėlės viršutinį riebokšlį. Akivaizdžias vairo kolonėlės problemas gali parodyti ir hidraulinio vairo stiprintuvo bakelyje itin greitai sumažėjantis hidraulinio skysčio lygis. Apie vairo kolonėlės gedimus signalizuoja ir tokie požymiai, kaip matomos dėmės ar pratekėjimo ženklai, pašaliniai vairo kolonėlės garsai (kolonėlės barškėjimas, girgždėjimas važiavimo metu, ypač važiuojant nelygiais keliais, per duobes), ūžesys vairą sukinėjant į šonus. Apie reikalingą vairo kolonėlės apžiūrą, remontą gali byloti ir kiti, fiziniai, vairavimo metu atsirandantys nesklandumai - automobilį sudėtingiau suvaldyti kelyje, įveikus posūkius yra daug sunkiau grąžinti vairą į pradinę padėtį, automobiliui judant, jo priekinėje dalyje, po priekine ašimi, girdimas beldimas, kuo ilgau mašina neremontuojama, tuo labiau ji bilda.

• Sunku sukti vairą: Gali būti dėl žemo vairo skysčio lygio (HVS), sugedusio vairo stiprintuvo siurblio arba problemų su vairo pavara.
• Laisvas vairas: Gali būti dėl susidėvėjusių traukių, svirčių arba vairo pavaros.
• Triukšmas sukant vairą: Gali būti dėl žemo vairo skysčio lygio (HVS), sugedusio vairo stiprintuvo siurblio arba problemų su vairo pavara. Taip pat gali būti dėl atsipalaidavusio diržo (HVS).
• Vibracija vairuojant: Gali būti dėl nesubalansuotų ratų, pažeistų traukių arba problemų su vairo pavara.

Gedimų priežastys

Vairo kolonėlių problemų priežastys gali būti itin įvairios. Itin svarbus vairuotojo automobilio valdymo būdas, transporto priemonės priežiūrai skiriamas dėmesys. Problemos vairo kolonėlėse gali kilti ir dėl tokių iš pažiūros paprastų veiksnių, kaip nelygūs, prastos dangos kokybės keliai, dulkėtos gatvės. Net ir nedidelė, iš pažiūros nereikšminga skylutė traukės apsaugoje (atsiradusi smūgio metu), gali būti pakankama purvo, nešvarumų, skatinančių detalių dėvėjimąsi, patekimo į vairo kolonėlės sistemą, priežastis.

Vairo mechanizmo prisitaikymas prie skirtingų transporto priemonių

Vairo mechanizmo tipas ir konstrukcija priklauso nuo transporto priemonės tipo ir paskirties. Lengvuosiuose automobiliuose dažniausiai naudojami krumpliaratiniai mechanizmai su elektriniu vairo stiprintuvu, o sunkiasvorėse transporto priemonėse - sraigtiniai mechanizmai su hidrauliniu stiprintuvu.

• Sportiniuose automobiliuose ir lenktyninėse transporto priemonėse naudojami specialūs vairo mechanizmai, kurie užtikrina didesnį tikslumą ir jautrumą. Šiuose mechanizmuose dažnai naudojamos tiesioginio veikimo sistemos, kurios sumažina vėlavimą tarp vairaračio judesių ir ratų pasukimo.
• Off-road transporto priemonėse naudojami vairo mechanizmai, kurie yra atsparesni smūgiams ir vibracijoms. Šiuose mechanizmuose dažnai naudojami hidrauliniai stiprintuvai su didesniu jėgos padidinimu, kad būtų lengviau manevruoti sudėtingomis sąlygomis.

Vairo mechanizmo modernizavimas ir ateities tendencijos

Vairo mechanizmai nuolat tobulinami, siekiant padidinti efektyvumą, saugumą ir komfortą. Ateities tendencijos apima:

• Elektrinis vairavimas "by-wire": Šiose sistemose nėra tiesioginio mechaninio ryšio tarp vairo ir ratų. Vairo judesiai perduodami elektroniniu būdu, o ratus pasuka elektros varikliai. Tai leidžia sukurti pažangesnes valdymo sistemas ir integruoti jas su autonominio vairavimo technologijomis.
• Kintamo perdavimo santykio vairo mechanizmai: Šie mechanizmai automatiškai keičia perdavimo santykį priklausomai nuo greičio ir kitų faktorių. Tai leidžia užtikrinti didesnį manevringumą mažais greičiais ir didesnį stabilumą dideliais greičiais.
• Integravimas su pažangiomis vairavimo pagalbos sistemomis (ADAS): Vairo mechanizmai vis labiau integruojami su ADAS, tokiomis kaip eismo juostos laikymosi sistema, automatinis parkavimas ir avarinio stabdymo sistema.
