Perdegęs Saugiklis: Simptomai, Priežastys ir Sprendimai

Pirmasis signalas, kad jūsų namuose ar automobilyje yra problemų su elektros instaliacija, yra nuolat iššokantys arba perdegantys saugikliai. Įmonės „Sprendimų gausa“ direktoriaus Kęstučio Skystimo teigimu, saugikliai paprastai išmušami dėl trijų priežasčių: perkrovos tinkle, pasenusio saugiklio ir netinkamai prisuktų arba surūdijusių kontaktų.

Perdegusių Saugiklių Priežastys ir Pavojaus Ženklai

Buitinėje Elektros Instaliacijoje

Kęstutis Skystimas paaiškina skirtingas saugiklių išmušimo situacijas:

• „Jeigu saugiklis išmuštas dėl perkrovos, grėsmės nebus. Jį įjungei, jį vėl išmuš. Saugiklis neleidžia įvykdyti perkrovos. Tu jo tiesiog neįjungsi.“
• „Antras atvejis, jei saugiklis išmušinėja dėl to, kad kontaktai apdegę ir jis susidėvėjęs, jis viduje kaista ir nebegali dirbti, vėlgi, nieko nebus, nes saugiklis automatiškai atsijungs.“
• „Bet jeigu saugiklis turi prastą kontaktą su laidine sistema, kontaktas yra oksidavęsis, toje vietoje vyksta kaitimas, saugiklis sudirba pavėluotai, tada pasireiškia gaisro židinys, o jei yra daugiau drėgmės, dulkių, riebalų, įvyksta gaisras“, - tikina ekspertas.

Statybų bendrovės „Astana“ vadovas Mindaugas Lizūnas teigia, kad jei saugikliai išmušinėjami nuolat, reikia aiškintis problemos priežastis, nes tai bet kokiu atveju signalizuoja problemą.

Automobilio Elektros Sistemoje

Automobilio elektros sistema yra sudėtingas mechanizmas, kuriame svarbų vaidmenį atlieka saugikliai ir relės. Jie saugo elektros grandines nuo perkrovos, trumpųjų jungimų ir reguliuoja įvairius elektros procesus. Tačiau, kaip ir bet kokia kita detalė, saugikliai ir relės gali sugesti, sukeldami įvairius nemalonius simptomus ir trikdžius.

Simptomai

• Nuolat perdega saugikliai: Tai vienas iš pagrindinių signalų, kad jūsų automobilio elektros sistemoje yra problemų. Jei saugiklis perdegė, elektros grandinė nutrūksta, ir atitinkama funkcija neveikia. Pavyzdžiui, gali užgesti žibintai, neveikti radijas, stabdžių žibintai ar kitos elektros dalys. Dažnas saugiklių perdegimas rodo rimtesnę problemą elektros sistemoje.
• Relės klibėjimas arba veikimo sutrikimai: Relės - tai elektromechaniniai jungikliai, kurie valdo elektros srovę įvairiuose automobilyje. Jei relė kliba arba jos veikimas sutrikęs, gali pasireikšti šie simptomai:
  • Žibintai mirksi arba visiškai neveikia.
  • Starteris neužsiveda arba veikia netolygiai.
  • Garsai (spragtelėjimai) iš relės vietos.
  • Elektros prietaisai veikia netolygiai arba prastai.

Potencialūs Gedimai ir Priežastys

• Saugiklių perdegimas: Perdegęs saugiklis praranda gebėjimą praleisti elektros srovę, dėl ko atitinkama sistema neveikia. Dažnai perdegantys saugikliai gali būti ženklas apie trumpą jungimą arba perkrovą.
• Relės gedimai:
  • Relės kontaktų užsiteršimas arba oksidacija.
  • Mechaninis susidėvėjimas dėl nuolatinio klibėjimo.
  • Elektromagnetinės relės apvijos gedimas.
  • Sugedęs arba prastas relės lizdas.

Gedimo priežastys

• Trumpasis jungimas: Dažna saugiklių perdegimo priežastis - trumpasis jungimas elektros grandinėje. Tai gali būti dėl nusidėvėjusių, pažeistų ar nutrūkusių laidų, laidų izoliacijos pažeidimų, kurie leidžia kontaktuoti laidams tarpusavyje arba su metalinėmis dalimis, arba elektros prietaisų gedimų.
• Perkrova: Perdidelė srovė grandinėje, dažnai dėl netinkamos įrangos ar neteisingo montavimo, sukelia saugiklių degimą.
• Saugiklių arba relės netinkamas pasirinkimas: Naudojant saugiklius ar relės, kurios neatitinka gamintojo nurodymų, atsiranda rizika dėl perkrovos arba netinkamo veikimo.
• Relės mechaninis nusidėvėjimas: Dėl vibracijos, temperatūros pokyčių ir senėjimo relės gali pradėti blogai kontaktuoti arba visai sugesti.
• Kontaktų oksidacija: Drėgmė ir purvas gali sukelti oksidaciją saugiklių laikikliuose ir relėse, trikdydami elektros srovės pratekėjimą.

Kada Kreiptis į Specialistą?

Buitinėje Aplinkoje

K. Skystimas paaiškina, kad paprastas buitinis vartotojas pagal elektros įrenginių įrengimo taisykles gali dirbti tik esant saugiai įtampai, kuri yra iki 50 voltų. Jei buities vartotojas turi savo prietaisus ir lenda prie 230 voltų arba aukštesnės įtampos, jis tų darbų atlikti tiesiog negali.

Pasikeisti galima tik lemputę. „Jei jis nori pasikeisti šviestuvą, keisti turėtų profesionalas. Nuimti šviestuvą buitinis vartotojas gal ir gali, bet sumontuoti naują šviestuvą - jau nelabai“, - sako K. Skystimas.

M. Lizūnas aiškina, kad žmonės, kurie nežino elementarių reikalavimų ir darbų saugos, prie elektros lysti negali, nes pasekmės bus tragiškos. Pavyzdžiui, jei įsidėsite patys rozetę, ji laisvai gali užsidegti, nes sujungus varinį laidą su aliuminiu, jis pradeda oksiduotis, o prastai suveržtas kontaktas kibirkščiuoja.

Be to, jei instaliacija padaryta elektriko, o žmogus po to lindo pats ir namai užsidegė, tai bus nedraudiminis įvykis. Tai reiškia, kad visa žala, sukelta dėl smulkmenos, bus padengta paties žmogaus. „Įsivaizduokit, sudegė namas, jei atras, kad tu pats kišai nagus, tai tampa nedraudiminiu įvykiu. Arba dar geriau, jūsų butas užsidegė, atvažiavo gaisrininkai, jį užgesino ir apačioje užpylė dar 11 butų. Tai irgi tada būtų pačio žmogaus atsakomybė“, - tikina M. Lizūnas.

Kiti Pavojaus Signalai Buitinėje Aplinkoje

Be iššokančių saugiklių egzistuoja ir kiti signalai, kurie reiškia, kad metas į namus kviesti elektriką:

• Elektros šokas: Jei prisilietus prie elektros įrenginio Jus lengvai nukrečia, tai gali reikšti netinkamą elektros įžeminimą arba problemą pačiame prietaise ar instaliacijoje.
• Kaistantys šviestuvai: Visados naudokite tokio stiprumo lemputes, kokios yra nurodytos šviestuvo rekomendacijose. Kaitrines lemputes rekomenduojama keisti LED lemputėmis, kurios gamina mažiau šilumos.
• Mirganti šviesa: Dažniausiai mirganti šviesa nurodo lemputės problemą, tačiau jei net ir pakeitus lemputę mirgėjimas nenustoja, bėda gali būti šviestuvo transformatoriuje ar pačios elektros instaliacijos sistemose.
• Neveikiantys jungikliai: Priežastis gali būti sulūžęs jungiklis arba nutrūkęs laidas.
• Degėsių kvapas: Pajutus degėsių kvapą, nedelsiant išjunkite elektros maitinimą iš skydinės ir ieškokite problemos, nes gali kilti gaisras.
• Kibirkštys: Jei jungdami elektros prietaiso kištuką į rozetę nuolat matote kibirkštis arba išgirstate pokštelėjimą, tai ženklas, kad jūsų rozetės laidai netvarkingi.

Saugiklių Rūšys ir Patikrinimas

Saugikliai yra esminė bet kurios elektros instaliacijos dalis. Jie efektyviai apsaugo apkrovą ir elektros sistemas nuo trumpųjų jungimų, perkrovos ir perkrovų. Saugiklis skirtas nutraukti grandinę esant per dideliam srovės lygiui. Jo esminė dalis yra metalinė viela arba juosta.

Saugiklių Tipai

• Žemos įtampos saugikliai: Skirstomi į bendrosios paskirties, didelės pertraukimo galios ir specialios paskirties saugiklius.
• Bi tipo saugikliai: Susideda iš vienpolių lizdų, apatinio kasetinio saugiklio, galvutės ir kasetinio saugiklio viduje. Nominaliosios srovės nuo 6 iki 200 A.
• Bu arba Bm saugikliai: Suteikia didesnę pertraukimo galią ir naudojami transformatorių stotyse bei dideliuose skirstomuosiuose skydeliuose.
• Termofusai: Skirti nutraukti grandinę, jei temperatūra pakyla iki pavojingo lygio. Jie atjungia grandinę išlydydami mažą išlydomąją jungtį, kuri atleidžia spyruoklinį mechanizmą ir atskiria kontaktus. Atjungimo temperatūrų diapazonas nuo 72 iki net 257°C.
• Keraminiai saugikliai: Paprastai turi kvarcinio smėlio užpildą, kuris neleidžia susidaryti elektros lankui. Jų perdegimas ne visada matomas plika akimi.

Kaip Patikrinti, ar Saugiklis Perdegęs?

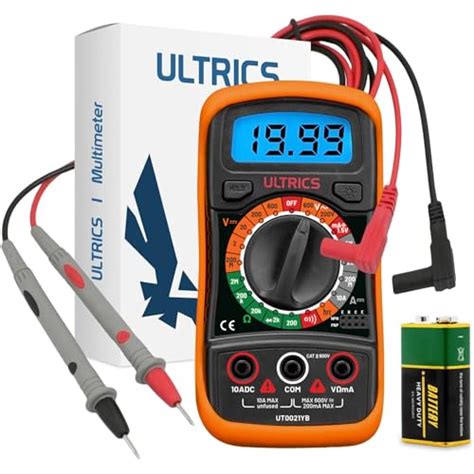

Norėdami patikrinti, ar saugiklis yra perdegęs, naudokite multimetrą. Nustatykite multimetrą į tęstinumo režimą (ieškokite lygintuvo diodo simbolio).

1. Įkiškite matavimo laidus į multimetrą - raudonąjį į VΩmA lizdą, o juodąjį į neigiamą (COM) lizdą.
2. Nepriklausomai nuo saugiklio tipo, matavimo procedūra yra ta pati.
3. Automobilių saugiklių atveju yra dvi plokštelės viršuje. Maži saugikliai matuojami pritaikant bandymo zondus prie abiejų metalinių galų.
4. Jei grandinė yra tęstinė, gautas rodmuo turėtų būti mažos varžos vertė. Kai saugiklis yra perdegęs, matuoklis rodys begalinę varžą, nieko arba laidų gedimą su akustiniu ir/arba šviesos signalu.

Perdegęs kasetinis saugiklis turi būti pakeistas nauju su tais pačiais parametrais ir laiko-srovės charakteristikomis. Srovės tekėjimas per termofusą taip pat turėtų būti patikrintas multimetrą nustatant į tęstinumo režimą.

Saugiklių Žymėjimas

Dauguma saugiklių, pažymėtų ant korpuso ar galinio dangtelio, turi ženklą, nurodantį jų vertę. Saugikliai gali turėti panašias savybes, lemiančias jų žymėjimą. Saugiklio žyma paprastai perduoda šią informaciją:

• Ampere saugiklių įvertinimas
• Įtampos lygio saugiklis
• Laikas - dabartinės charakteristikos, t. y. greičio saugiklis
• Patvirtinta nacionalinių ir tarptautinių standartų institucijų
• Gamintojas / produkto ID / serija
• Pertraukimo galimybė

Tačiau „mikroschemos tipo“ saugiklis neturi pakankamai žymėjimo galimybių arba visai jo neturi, todėl atpažinti yra labai sunku.

VW Sharan Saugiklių Bloko Detalus Nagrinėjimas

Volkswagen Sharan, vertinamas dėl savo erdvumo ir praktiškumo šeimoms bei kelionėms, kaip ir bet kuris modernus automobilis, turi sudėtingą elektros sistemą. Šios sistemos širdyje yra saugiklių blokas (arba keli blokai), atliekantis kritiškai svarbų vaidmenį - apsaugoti įvairius elektros komponentus nuo pažeidimų, kuriuos gali sukelti per didelė srovė ar trumpasis jungimas. Supratimas apie VW Sharan saugiklių bloko veikimą, jo schemos radimą ir gebėjimas atlikti pagrindinę diagnostiką yra naudingas kiekvienam šio automobilio savininkui.

Saugiklių Bloko Paskirtis ir Veikimo Principas

Pagrindinė saugiklių bloko funkcija - tarnauti kaip silpnoji grandis elektros grandinėje. Kiekvienas saugiklis yra skirtas apsaugoti konkretų komponentą ar jų grupę (pvz., žibintus, valytuvus, radiją, degalų siurblį, langų keltuvus ir kt.). Saugiklio viduje yra plona metalinė vielutė ar juostelė, suprojektuota taip, kad išsilydytų ir nutrauktų elektros grandinę, kai ja tekanti srovė viršija nustatytą ribą (amperažą).

Jei įvyksta trumpasis jungimas (pvz., pažeidus laido izoliaciją ir jam susilietus su automobilio kėbulu) arba perkrova (pvz., dėl sugedusio komponento, reikalaujančio per daug srovės), srovės stipris grandinėje smarkiai padidėja. Be saugiklio ši didžiulė srovė galėtų perkaisti laidus, sukeldama gaisro pavojų, arba nepataisomai sugadinti brangius elektroninius valdymo blokus (ECU) ir kitus komponentus. Saugiklis, laiku "paaukodamas" save, apsaugo likusią grandinės dalį.

Saugiklių blokuose dažnai būna ne tik saugikliai, bet ir relės. Relės yra elektromechaniniai jungikliai, leidžiantys mažos srovės grandinei valdyti didelės srovės grandinę. Tai apsaugo valdymo jungiklius nuo didelių srovių apkrovos ir leidžia efektyviau valdyti galingus elektros vartotojus. Relių gedimai taip pat gali sukelti įvairių elektros sistemos sutrikimų.

VW Sharan Saugiklių Blokų Vietos Nustatymas

VW Sharan modeliuose, priklausomai nuo gamybos metų ir kartos, saugiklių blokai gali būti keliose vietose. Dažniausiai pasitaikančios vietos yra:

Pagrindinis salono saugiklių blokas

• Pirmos kartos Sharan (Mk1, 1995-2010): Dažniausiai šis blokas yra vairuotojo pusėje, po prietaisų skydeliu, kairėje pusėje, netoli durelių. Kartais jis gali būti paslėptas po nuimamu dangteliu arba nedidele daiktadėže.
• Antros kartos Sharan (Mk2, nuo 2010 m.): Vieta panaši - dažniausiai vairuotojo pusėje, po prietaisų skydeliu. Gali būti nedidelė daiktadėžė ar dangtelis, kurį reikia atidaryti ar nuimti. Kai kuriais atvejais dalis saugiklių gali būti integruota į BCM (Body Control Module) bloką.

Šiame bloke paprastai yra saugikliai, atsakingi už salono įrangą: apšvietimą, langų keltuvus, centrinį užraktą, radiją, prietaisų skydelį, oro kondicionierių, valytuvus ir kt.

Saugiklių blokas variklio skyriuje

Dažniausiai jis yra arčiau akumuliatoriaus arba stabdžių skysčio rezervuaro, po juodu plastikiniu dangčiu. Šiame bloke paprastai yra galingesni saugikliai ir relės, atsakingos už variklio valdymo sistemą (ECU), degalų siurblį, aušinimo ventiliatorių, ABS/ESP sistemas, žibintus (kartais), starterį ir kitus didelės galios komponentus.

Papildomi saugikliai/relės

Kai kuriuose modeliuose ar komplektacijose gali būti papildomų, mažesnių saugiklių ar relių blokų kitose vietose, pavyzdžiui, bagažinėje arba integruotų į kitus valdymo blokus.

Svarbu: Tiksli vieta gali šiek tiek skirtis priklausomai nuo konkretaus modelio metų, variklio tipo ir įrangos lygio. Patikimiausias būdas rasti visus saugiklių blokus jūsų konkrečiame VW Sharan yra pasinaudoti automobilio naudojimo instrukcija (vartotojo vadovu).

Saugiklių Schema (Diagrama): Kaip Ją Rasti ir Suprasti

Saugiklių schema arba diagrama yra nepakeičiamas įrankis nustatant, kuris saugiklis yra atsakingas už neveikiantį komponentą. Kur rasti saugiklių schemą?

• Ant saugiklių bloko dangtelio
• Automobilio naudojimo instrukcija (vartotojo vadovas)
• Specializuoti internetiniai šaltiniai ir forumai
• Remonto vadovai (pvz., ELSAWin VW)

Dėmesio! Saugiklių išdėstymas ir funkcijos gali ženkliai skirtis net ir tų pačių metų VW Sharan modeliuose, priklausomai nuo variklio tipo (benzininis/dyzelinis), pavarų dėžės tipo, įrangos lygio. Todėl būtina naudoti schemą, skirtą būtent jūsų automobilio modifikacijai ir gamybos metams.

Kaip skaityti schemą?

Saugiklių schemoje paprastai rasite šią informaciją:

• Saugiklio numeris (lizdo numeris): Kiekvienas lizdas saugiklių bloke turi unikalų numerį (pvz., F1, F23, 30, 31 ir t.t.).
• Srovės stipris (amperažas - A): Nurodoma maksimali srovė, kurią saugiklis gali praleisti prieš perdegdamas (pvz., 5A, 10A, 15A, 20A, 25A, 30A, 40A). Ši vertė paprastai būna užrašyta ir ant paties saugiklio korpuso.
• Apsaugoma grandinė/komponentas: Aprašymas arba simbolis, nurodantis, kokį įrenginį ar sistemą saugo konkretus saugiklis (pvz., "Kairysis artimųjų šviesų žibintas", "Radijas", "Valytuvai", "Degalų siurblys", "Lizdas 12V").
• Relės: Schemose taip pat nurodomos relių vietos (pvz., R1, R5) ir jų valdomos grandinės.

Gedimų Diagnostika ir Saugiklių Keitimas Automobilyje

Jei staiga nustoja veikti kuri nors jūsų VW Sharan elektros sistemos dalis (pvz., neveikia langų apiplovimas, nedega salono apšvietimas, neįsijungia kondicionierius), pirmiausia reikėtų įtarti perdegusį saugiklį.

Kaip atpažinti perdegusį saugiklį?

• Vizualus patikrinimas: Išėmę įtariamą saugiklį, atidžiai apžiūrėkite vielutę jo viduje. Jei vielutė yra nutrūkusi arba matosi tamsios degimo žymės, saugiklis yra perdegęs.

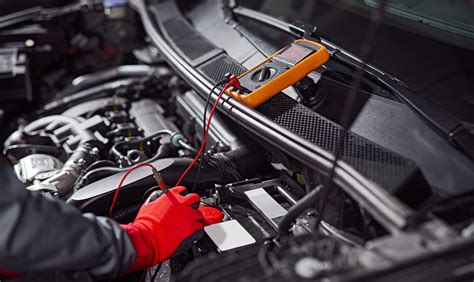

• Patikrinimas multimetru: Nustatykite multimetrą į varžos matavimo (ommetro) arba grandinės tęstinumo (garsinio signalo) režimą. Prilieskite multimetro zondus prie abiejų saugiklio metalinių kontaktų. Jei saugiklis geras, multimetras rodys labai mažą varžą (artimą nuliui) arba supypsės. Jei saugiklis perdegęs, multimetras rodys begalinę varžą (pertraukta grandinė) arba nepypsės.
• Patikrinimas testine lempute: Prijunkite testinės lemputės gnybtą prie patikimo įžeminimo. Įjunkite degimą. Atsargiai palieskite testinės lemputės zondą prie abiejų saugiklio viršuje esančių metalinių kontaktų. Jei saugiklis geras, lemputė turėtų užsidegti palietus abu kontaktus.

Kaip saugiai pakeisti saugiklį?

Saugiklio keitimas yra paprasta procedūra, tačiau svarbu laikytis saugumo reikalavimų:

1. Išjunkite degimą: Prieš pradėdami darbus, įsitikinkite, kad automobilio degimas yra išjungtas, ir išjunkite visus elektros prietaisus.
2. Suraskite saugiklių bloką: Naudodamiesi vartotojo vadovu, suraskite reikiamą saugiklių bloką.
3. Nuimkite dangtelį: Atsargiai nuimkite saugiklių bloko dangtelį. Ant jo vidinės pusės dažnai būna schema ir specialus plastikinis įrankis (žnyplės) saugikliams ištraukti.
4. Identifikuokite perdegusį saugiklį: Naudodamiesi schema, suraskite lizdą, atitinkantį neveikiantį komponentą.
5. Išimkite saugiklį: Naudodami specialų įrankį arba mažas reples, atsargiai suimkite perdegusį saugiklį ir ištraukite jį tiesiai iš lizdo.
6. Patikrinkite amperažą: Pažiūrėkite, koks srovės stipris (amperažas) yra nurodytas ant perdegusio saugiklio korpuso.
7. Įdėkite naują saugiklį: Paimkite naują saugiklį su tokiu pačiu amperažu. Tvirtai įspauskite naują saugiklį į jo lizdą. Svarbiausia taisyklė: Niekada nenaudokite didesnio amperažo saugiklio!
8. Uždėkite dangtelį: Tvirtai uždėkite saugiklių bloko dangtelį.
9. Patikrinkite veikimą: Įjunkite degimą ir patikrinkite, ar komponentas, kuris anksčiau neveikė, dabar veikia.

Jei Saugiklis Perdega Pakartotinai

Jei ką tik pakeistas naujas saugiklis iš karto arba po trumpo laiko vėl perdega, tai yra aiškus ženklas, kad grandinėje yra rimtesnė problema - greičiausiai trumpasis jungimas arba sugedęs komponentas, kuris naudoja per daug srovės. Tokiu atveju tolesnis saugiklių keitimas nepadės ir gali būti pavojingas.

Galimos priežastys:

• Pažeista laido izoliacija, dėl ko laidas liečiasi prie metalinio kėbulo (įžeminimas).
• Sugedęs elektros variklis (pvz., langų keltuvo, valytuvo), kuris užstrigo arba jo apvijos pažeistos.
• Gedimas pačiame komponente (pvz., trumpasis jungimas radijuje, žibinte).
• Vandens patekimas į jungtis ar komponentus.

Esant pasikartojančiam saugiklio perdegimui, būtina kreiptis į kvalifikuotą autoelektriką arba servisą.

Saugiklių Bloko Vaidmuo Bendroje VW Sharan Elektros Sistemoje

Saugiklių blokas nėra izoliuotas komponentas; jis yra integrali visos automobilio elektros sistemos dalis. Šią sistemą sudaro: maitinimo šaltinis (akumuliatorius ir generatorius), laidynas, saugikliai ir relės, jungikliai, vartotojai ir valdymo blokai (ECU, moduliai). Saugiklių blokas veikia kaip paskirstymo ir apsaugos centras, užtikrinantis, kad kiekviena grandinė gautų reikiamą maitinimą ir būtų apsaugota nuo pavojingų srovės šuolių.

Priežiūra ir Prevencija

Nors saugikliai yra sukurti taip, kad tarnautų ilgai ir perdegti turėtų tik esant gedimui, pats saugiklių blokas ir jo jungtys gali reikalauti dėmesio, ypač senesniuose automobiliuose arba eksploatuojamuose drėgnomis sąlygomis:

• Korozija: Drėgmė gali patekti į saugiklių bloką, sukeldama kontaktų koroziją. Oksidavęsi ar surūdiję kontaktai didina varžą, dėl ko gali kaisti jungtys, atsirasti įtampos kritimas arba netikslus komponentų veikimas.
• Laisvos jungtys: Dėl vibracijos laikui bėgant saugikliai ar relės gali šiek tiek atsilaisvinti savo lizduose. Tai taip pat gali sukelti prastą kontaktą ir kaitimą.
• Sandarumas: Įsitikinkite, kad saugiklių bloko dangtelis yra sandariai uždarytas, kad apsaugotų nuo dulkių ir drėgmės.

Kartų Skirtumai ir Technologijų Evoliucija

Reikia pabrėžti, kad VW Sharan elektros sistema, įskaitant saugiklių blokus, evoliucionavo per visą modelio gamybos laikotarpį:

• Pirmos kartos Sharan (Mk1, 1995-2010): Šiuose modeliuose elektros sistema yra santykinai paprastesnė. Naudojami standartiniai ir kartais maxi dydžio saugikliai. Relių skaičius taip pat didesnis, nes daugelis funkcijų buvo valdomos tiesiogiai per jas. Saugiklių schemos dažnai būna aiškesnės ir lengviau suprantamos.
• Antros kartos Sharan (Mk2, nuo 2010 m.): Naujesniuose modeliuose (ypač Mk2) plačiai naudojama CAN magistralės (Controller Area Network) sistema, leidžianti skirtingiems valdymo blokams efektyviai keistis informacija skaitmeniniu būdu.

Nuolat perdegančių saugiklių problema gali reikšti bet ką - nuo nedidelių nepatogumų iki visiško automobilio gedimo ar net gaisro rizikos. Svarbu laiku atpažinti simptomus, atlikti tinkamą diagnostiką ir nedelsti su remontu.
